Scharniersäulenverstärkung

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE – VERSTÄRKUNG SCHARNIERSÄULE UNTEN (Scharniersäulenverstärkung)
2	Schraube	Tesla-Teilenummer 1006529-00-A.
1	Nietmutter	Tesla-Teilenummer 1038174-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie den erforderlichen Teil von Karosserieseite außen, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
Entfernen Sie A-Säulen-Verstärkung.
Schneiden Sie das alte Bauteil an den gezeigten Stellen.
Dieser Schnitt ermöglicht den Zugang zu einer Nietmutter, die entfernt werden muss, damit das Originalteil ausgebaut werden kann.
Schnittlinie
Bezugslinie/-punkt
- A = 85 mm.
- B = 175 mm.
- C = 27 mm.
- D = 112 mm.
Entfernen Sie das ursprüngliche Bauteil.
Nietmutter
oder Schrauben
Entfernen Sie die Nietmutter aus dem Reparaturteil Scharniersäulenverstärkung.
Bohren Sie an der angegebenen Stelle ein 20 mm großes Loch in das Reparaturteil der Scharniersäulenverstärkung.
Schnittlinie

Bezugslinie/-punkt

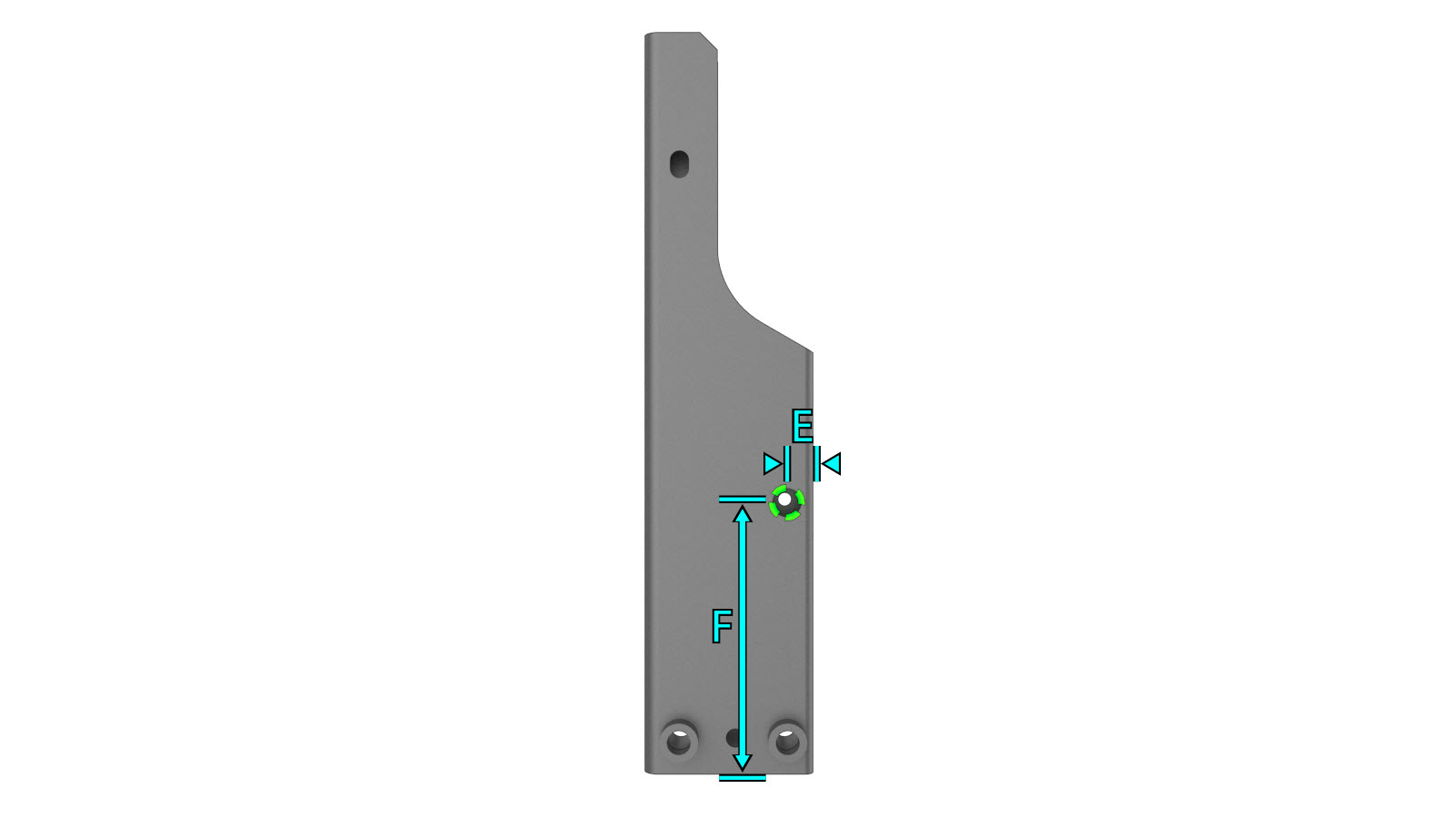

- E = 20 mm.
- F = 185 mm.
Bereiten Sie den Einbau vor.
oder Schrauben
Nietmutter
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 10 Nm fest.
Montieren Sie A-Säulen-Verstärkung.
Montieren Sie den erforderlichen Teil von Karosserieseite außen, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
