Hinterer Knoten (komplett) (Fahrzeuge, die vom 7. März 2022 bis zum 7. April 2022 hergestellt wurden)

Reparaturinformationen

Teileliste

Menge Beschreibung Abbildung / Hinweise

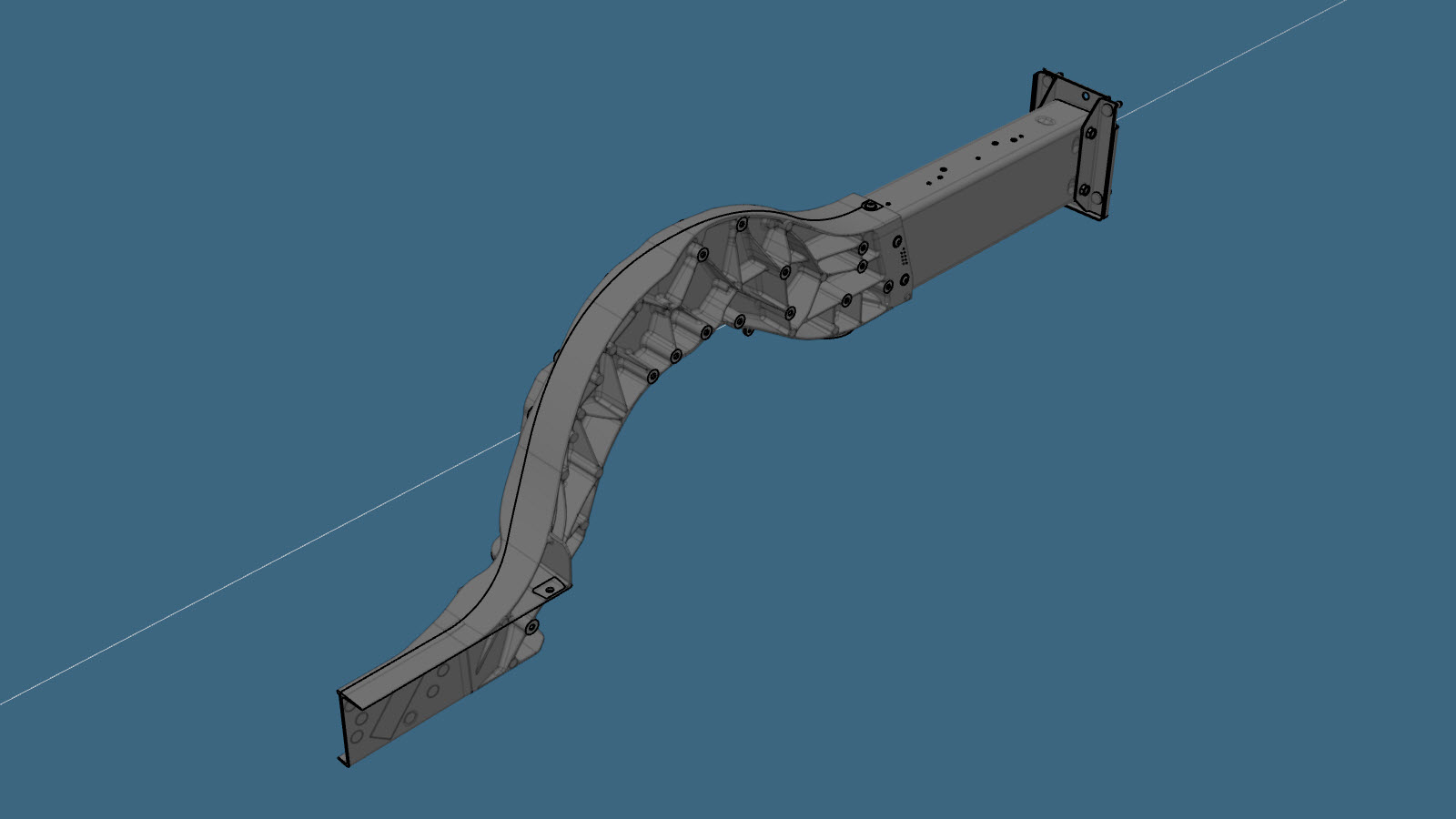

1 BGR – RAHMENTRÄGER HI (Hinterer Knoten – komplett)
LH: 23

RH: 21

Hochfester struktureller Niet, 6,5 mm
4 Struktureller Senkniet, 6,5 mm
Nur links: 1 Schraube , M10-1.5x23 Tesla-Teilenummer 1111154-00-B.
1 Schraube , M6-1x19 Tesla-Teilenummer 1454541-00-A.
2 Schraube , M8x20 Tesla-Teilenummer 1007580-00-A.
1 Schraube , M8x50 Tesla-Teilenummer 1046838-00-A.
Nur rechts: 1 Schraube , M8x20 Tesla-Teilenummer 1552447-00-A.
LH: 2

RH: 1

Schraube , M8x27 Tesla-Teilenummer 1621820-00-A.
2 Torx-Schraube , M8x20 Tesla-Teilenummer 1014747-00-B.
2 Mutter , M8-1.25,HF,Stahl[10],ZnAl,SCHWARZ Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Sitzbodenplatte 2. Reihe.
  2. Entfernen Sie Platte hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
  3. Entfernen Sie Kofferraumboden hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
  4. Entfernen Sie Wasserfallblech Kofferraum (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
  5. Entfernen Sie Obere Verstärkung hinterer Knoten (vorne).
  6. Entfernen Sie Obere Verstärkung hinterer Knoten (hinten).
  7. Entfernen Sie Untere Verstärkung Torque-Box hinten.
  8. Entfernen Sie Bodenplattenverlängerung Kofferraum hinten.
  9. Entfernen Sie Außenverstärkung hinterer Knoten.
  10. Entfernen Sie Verstärkung Federbeindom hinten.

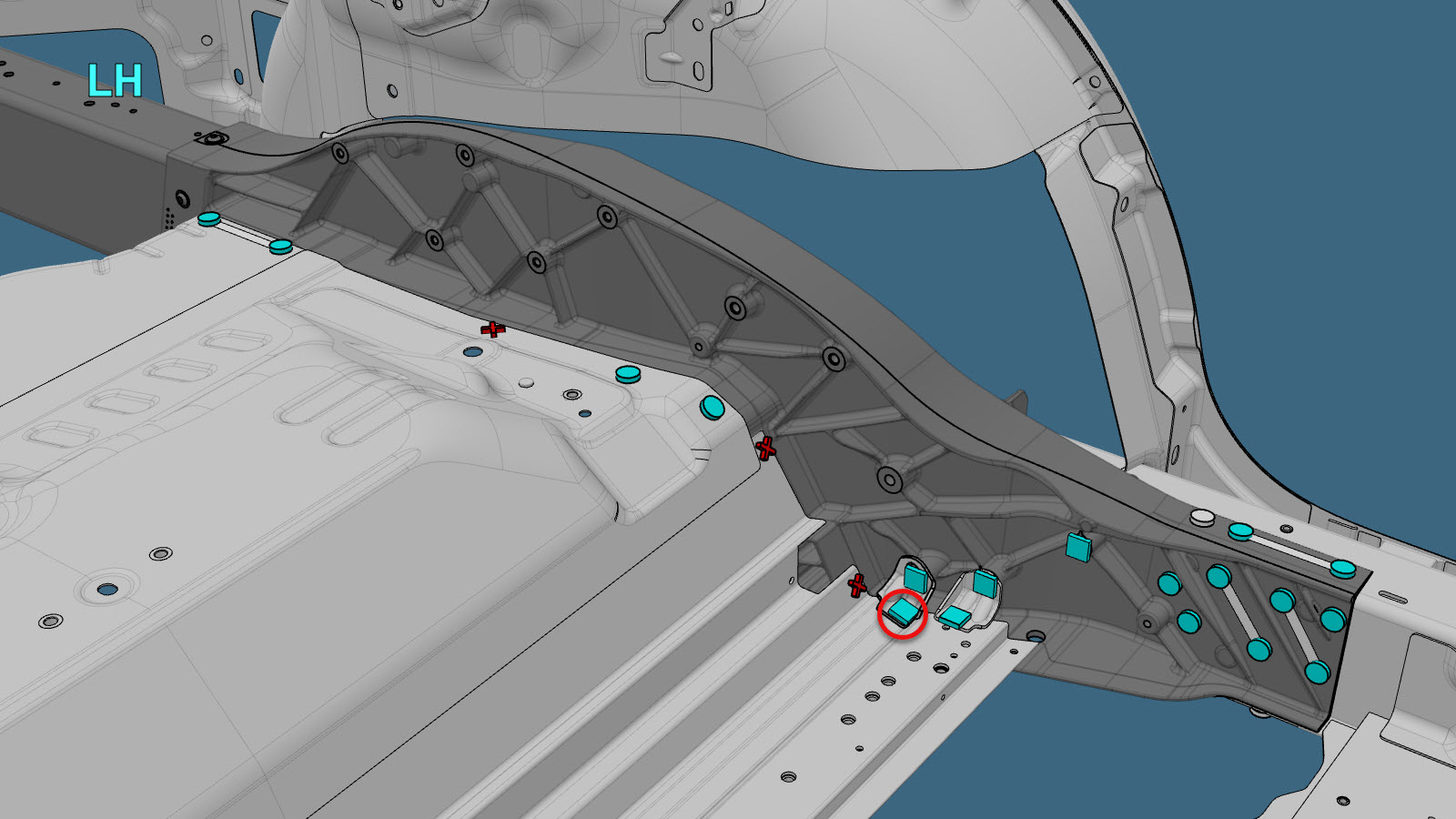

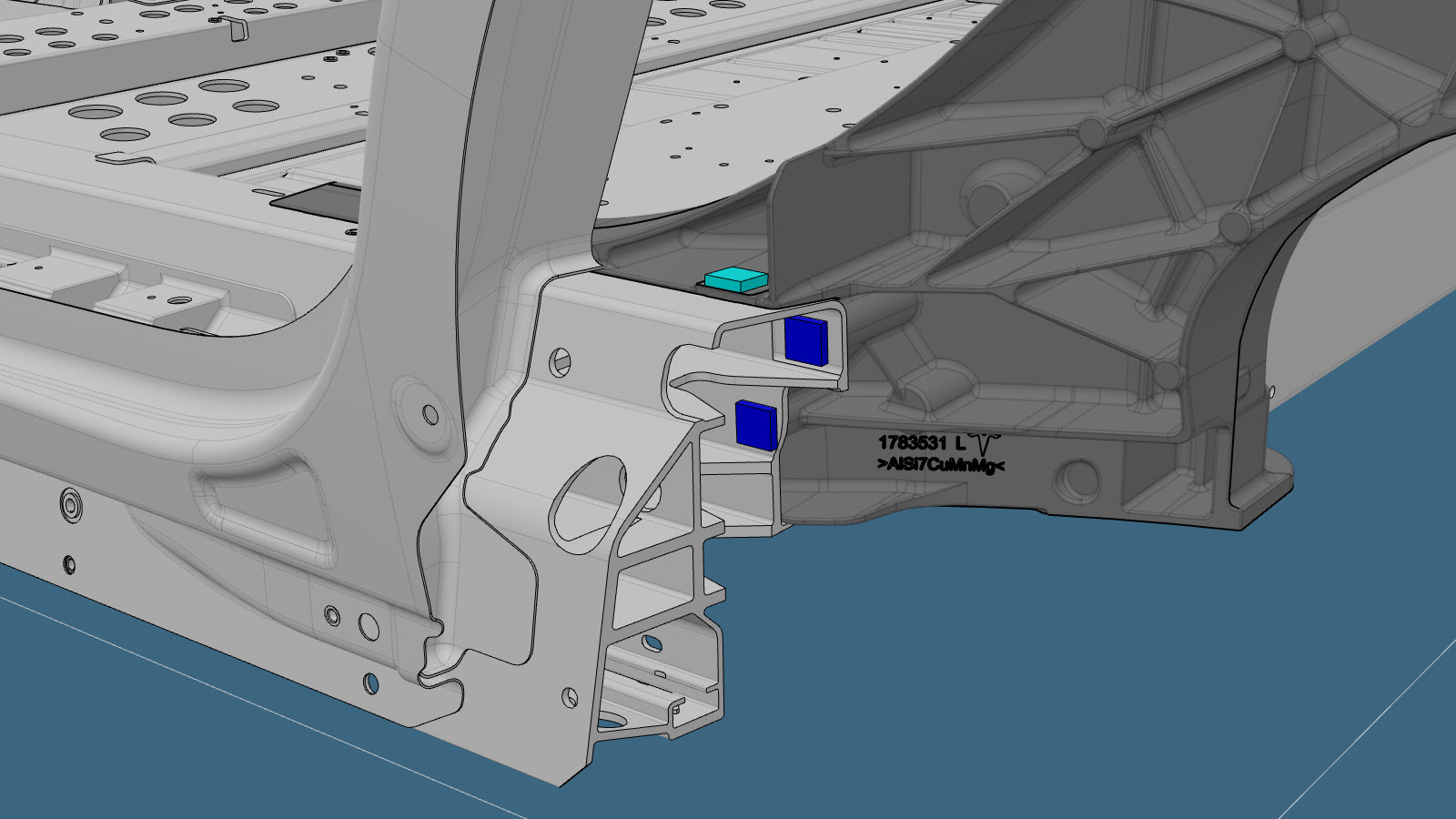

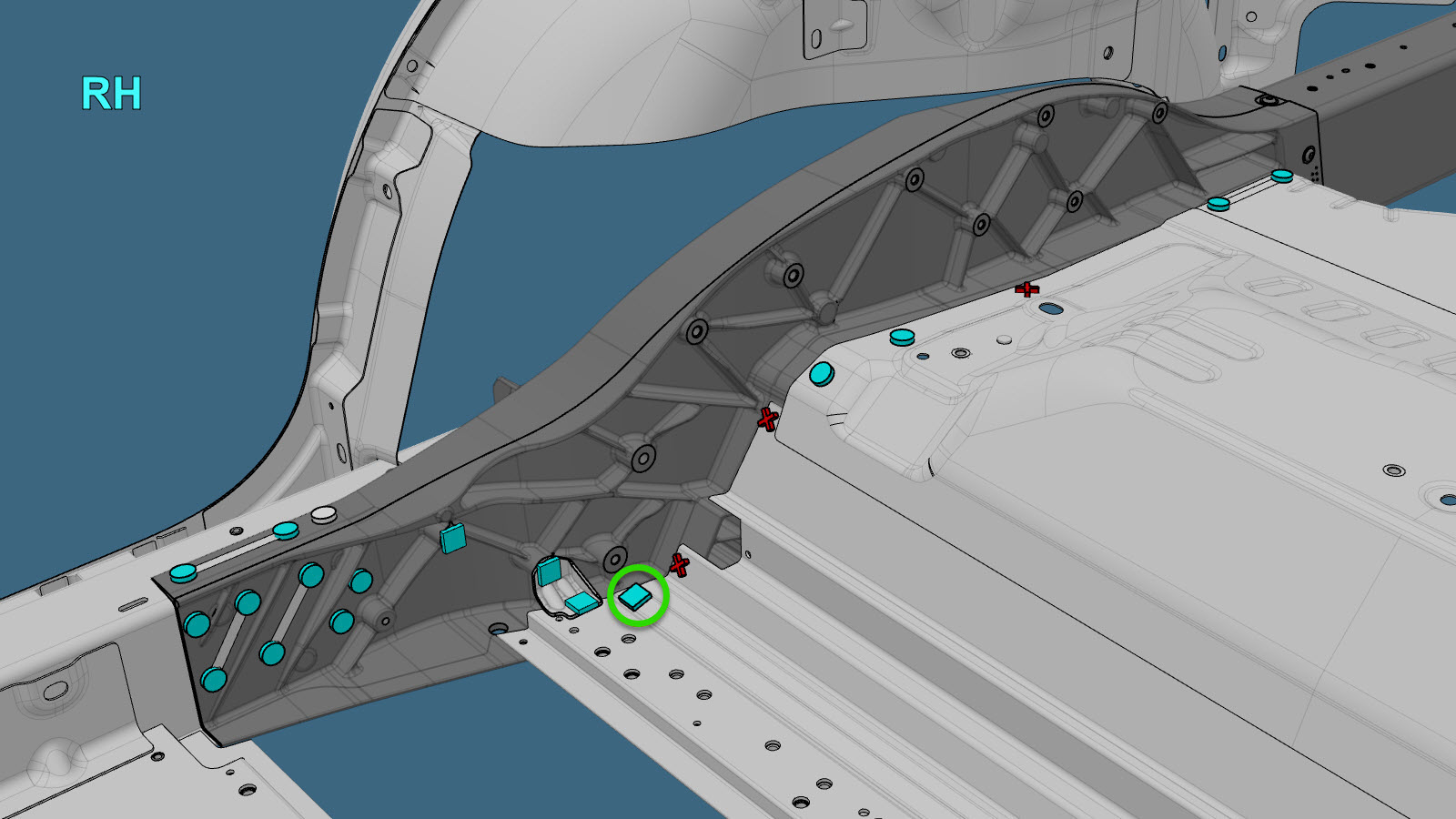

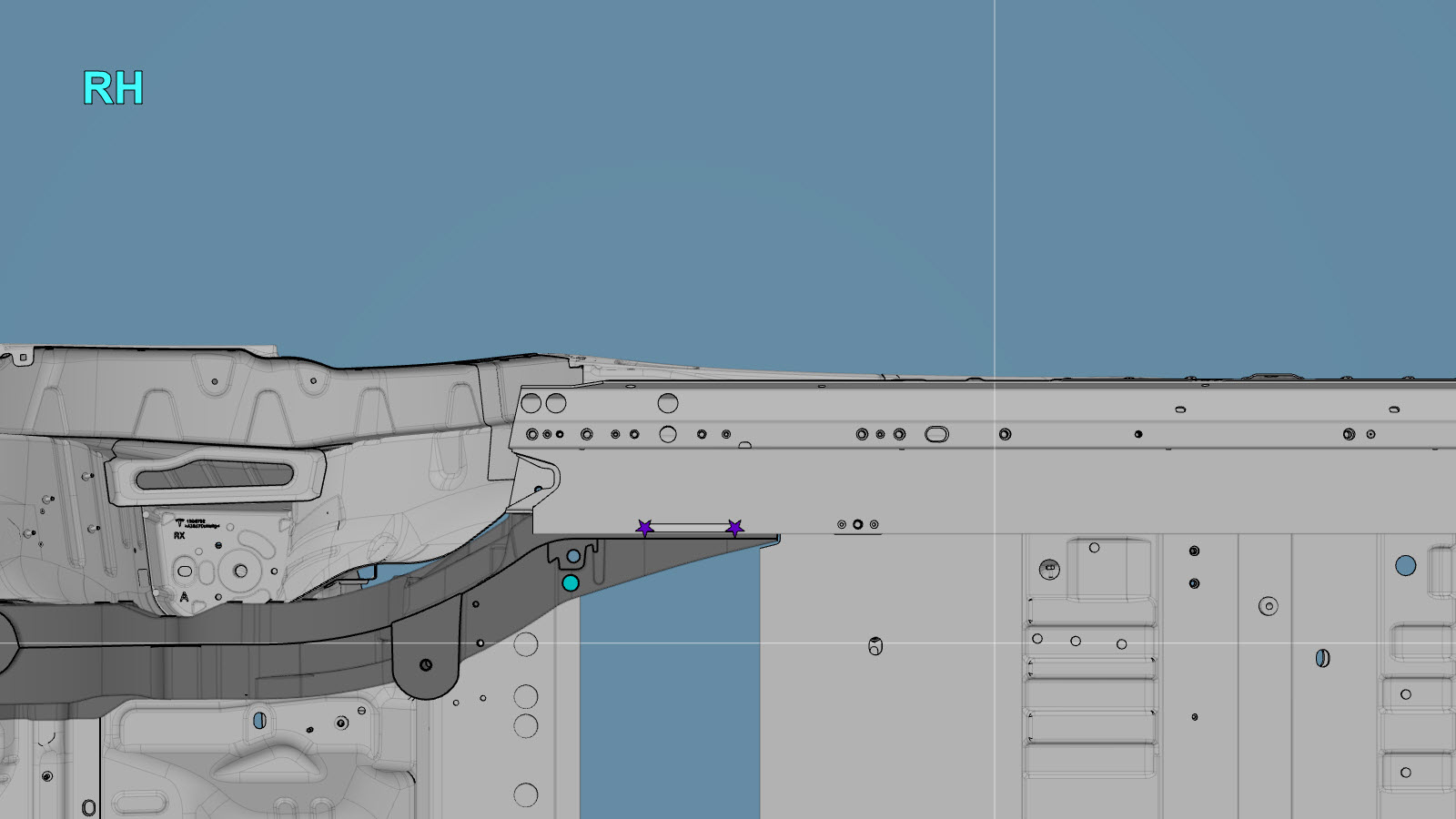

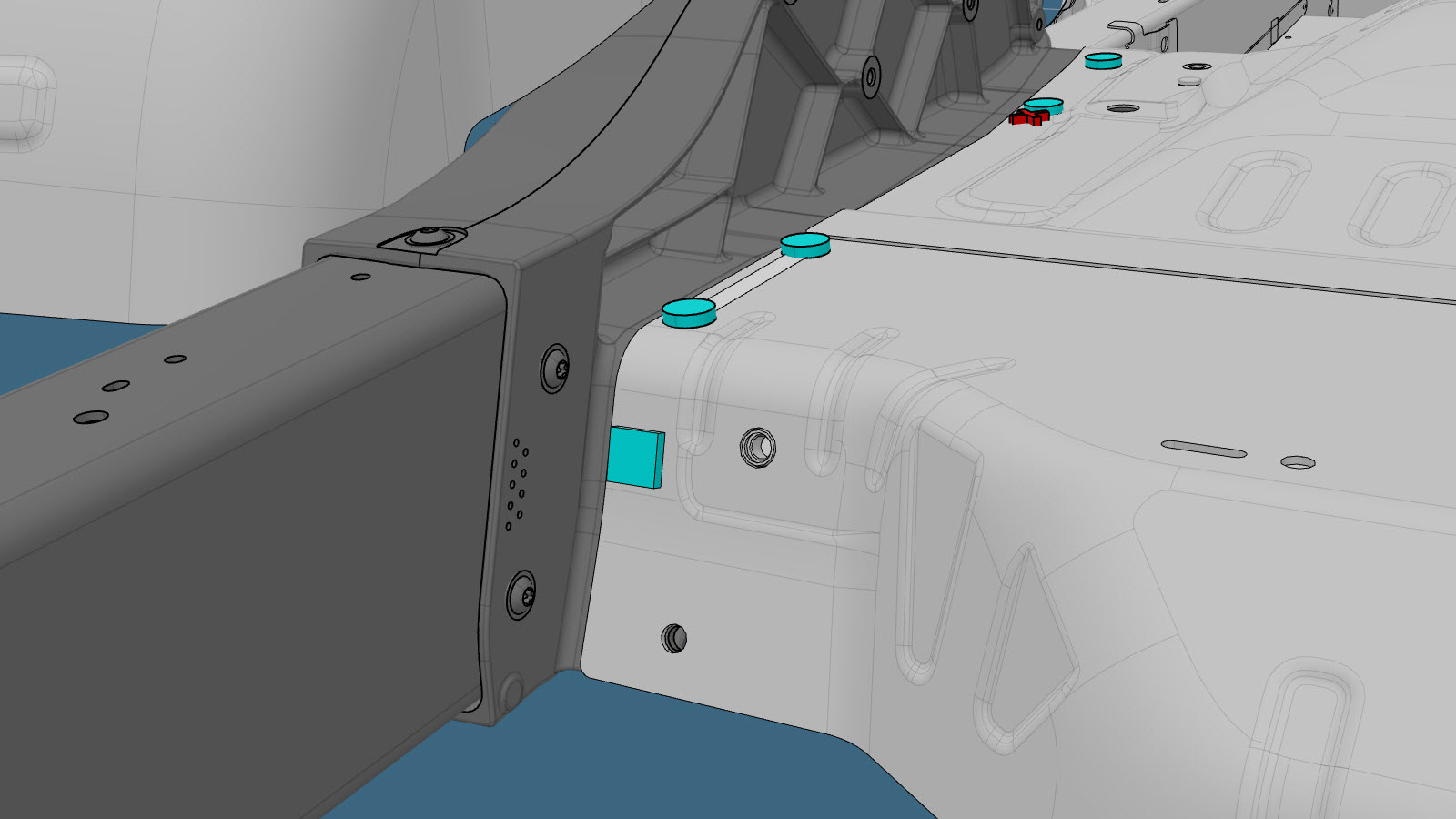

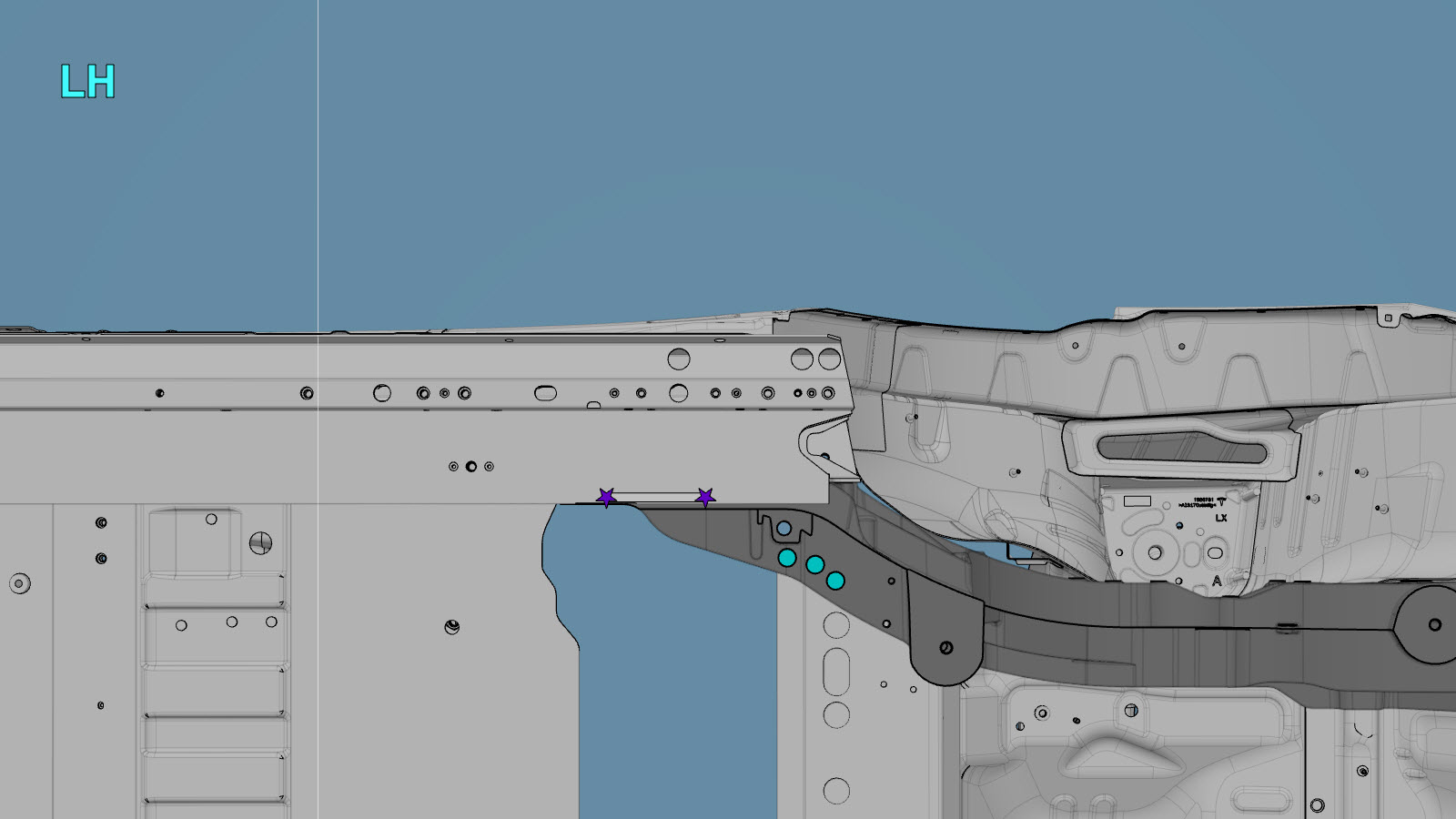

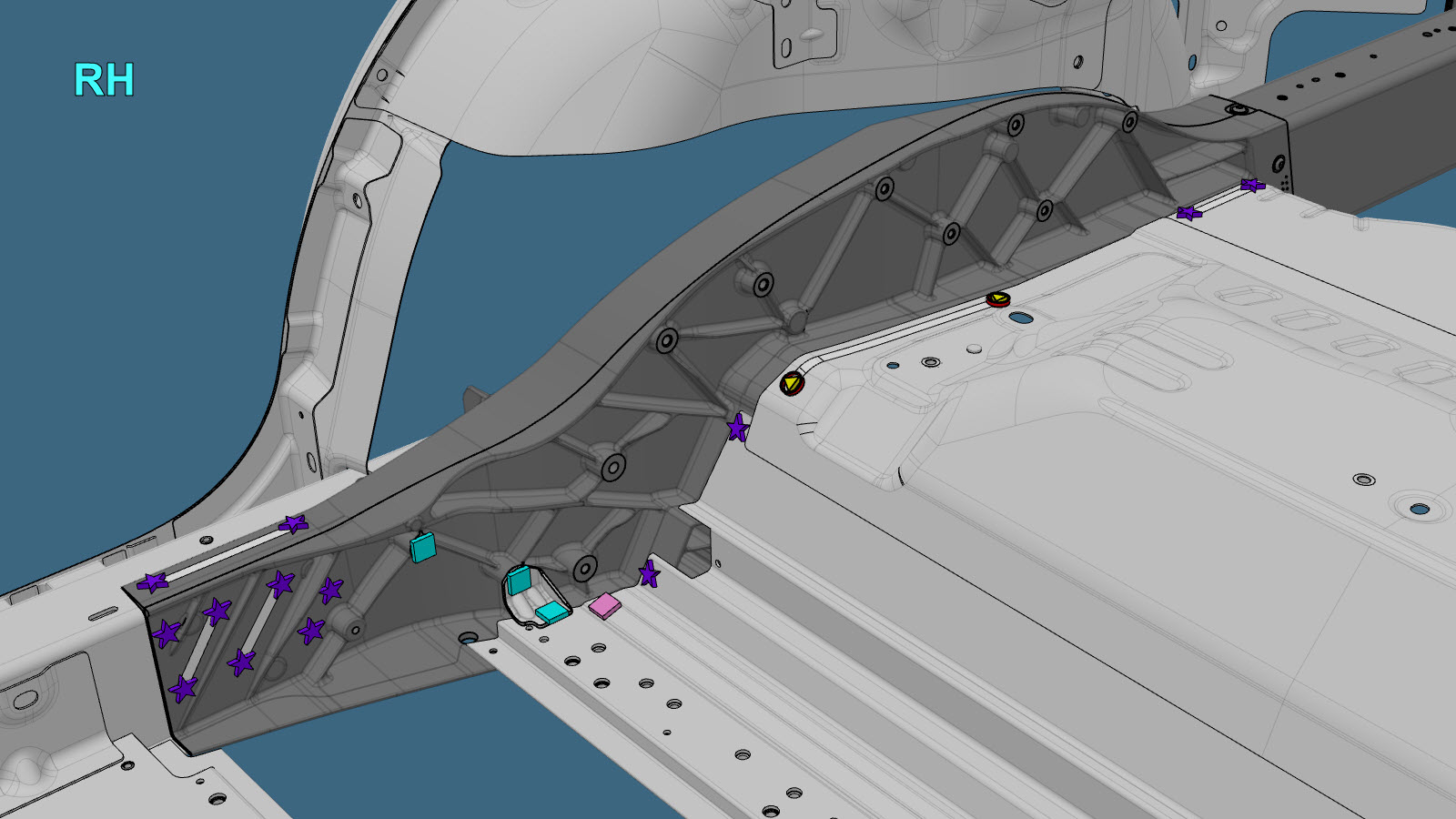

  11. Entfernen Sie das ursprüngliche Bauteil.
    oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

    oder RIVTAC

    oder Strukturelle Niete vom Werk

    oder Schrauben

    oder Schraube, Torx-Kopf

    Werkseitige BOM

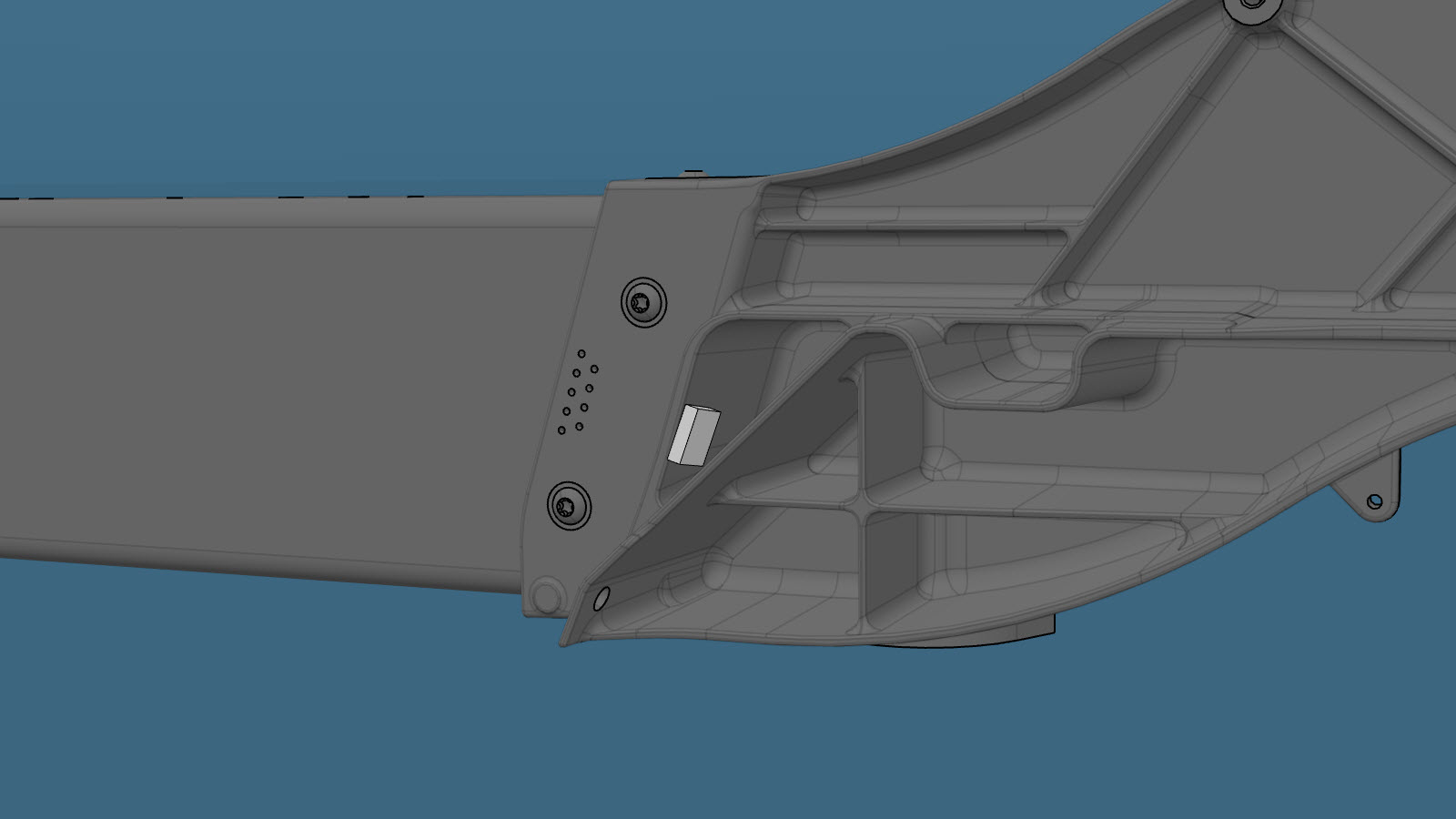

  12. Verwenden Sie Strukturklebstoff, um die Muttern an der Innenseite des Knotens hinten zu befestigen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Schleifen Sie gegebenenfalls die Kanten der Muttern ab, damit sie bündig mit der Einbaustelle sind.

    Mutter

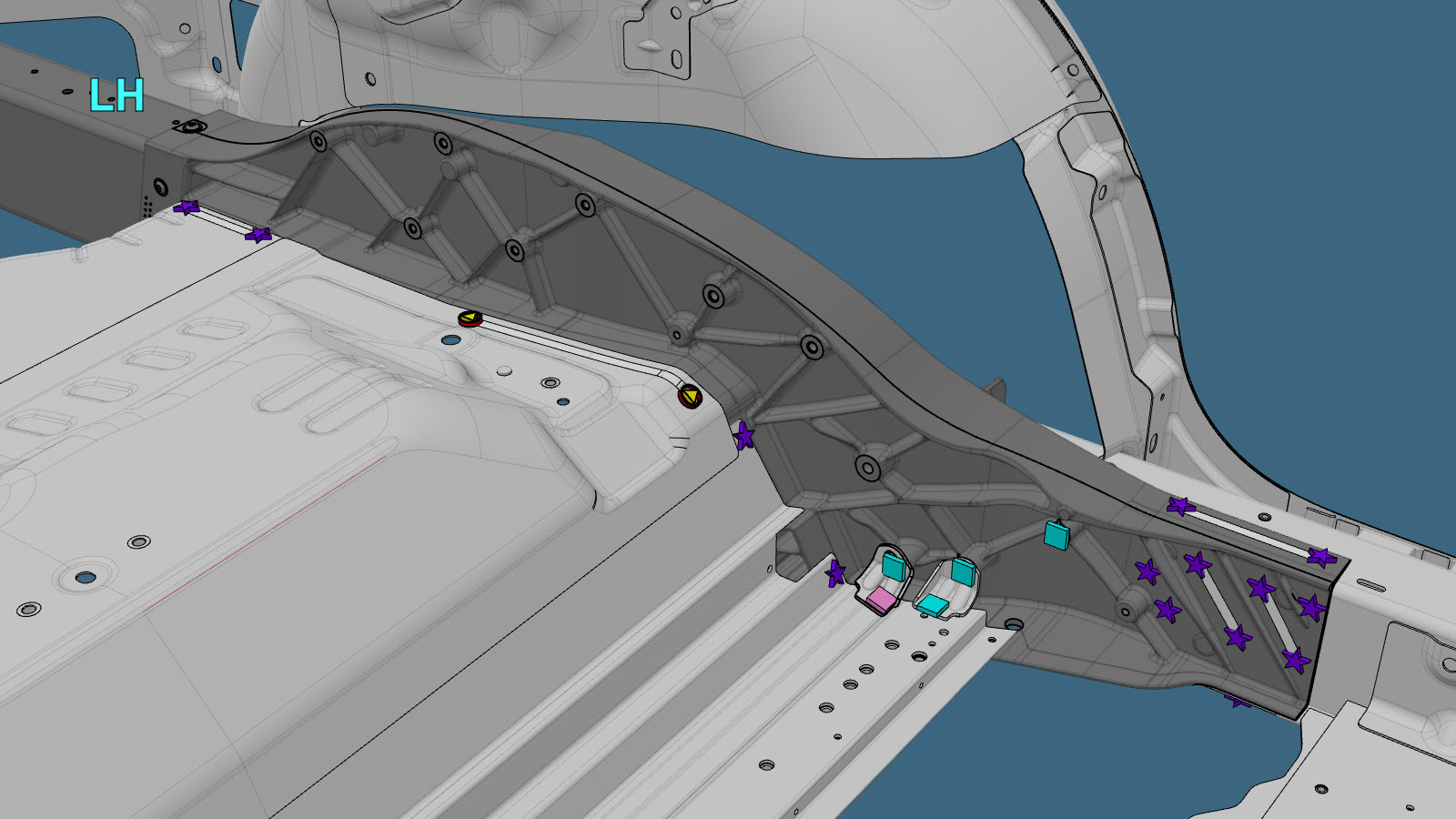

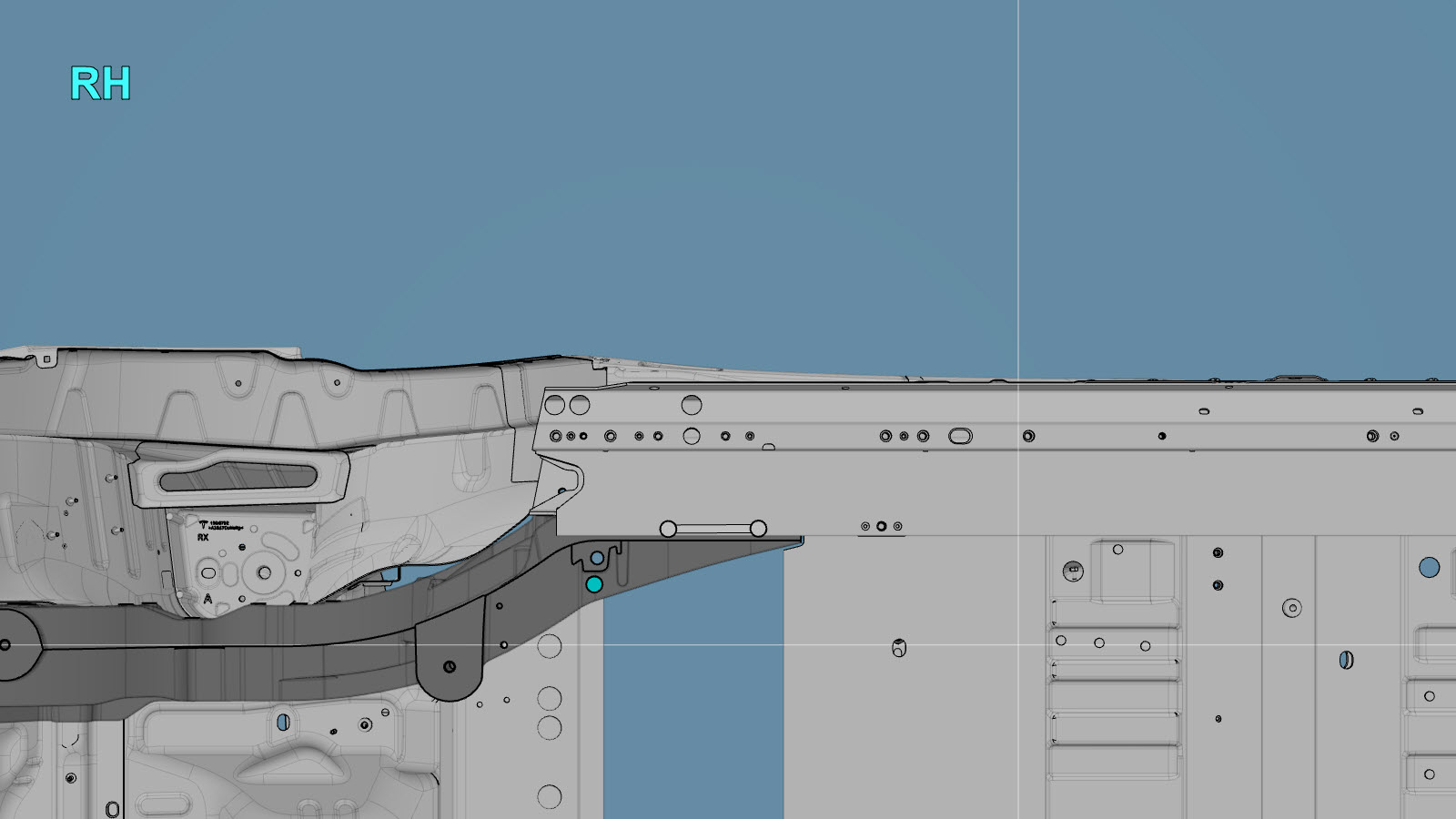

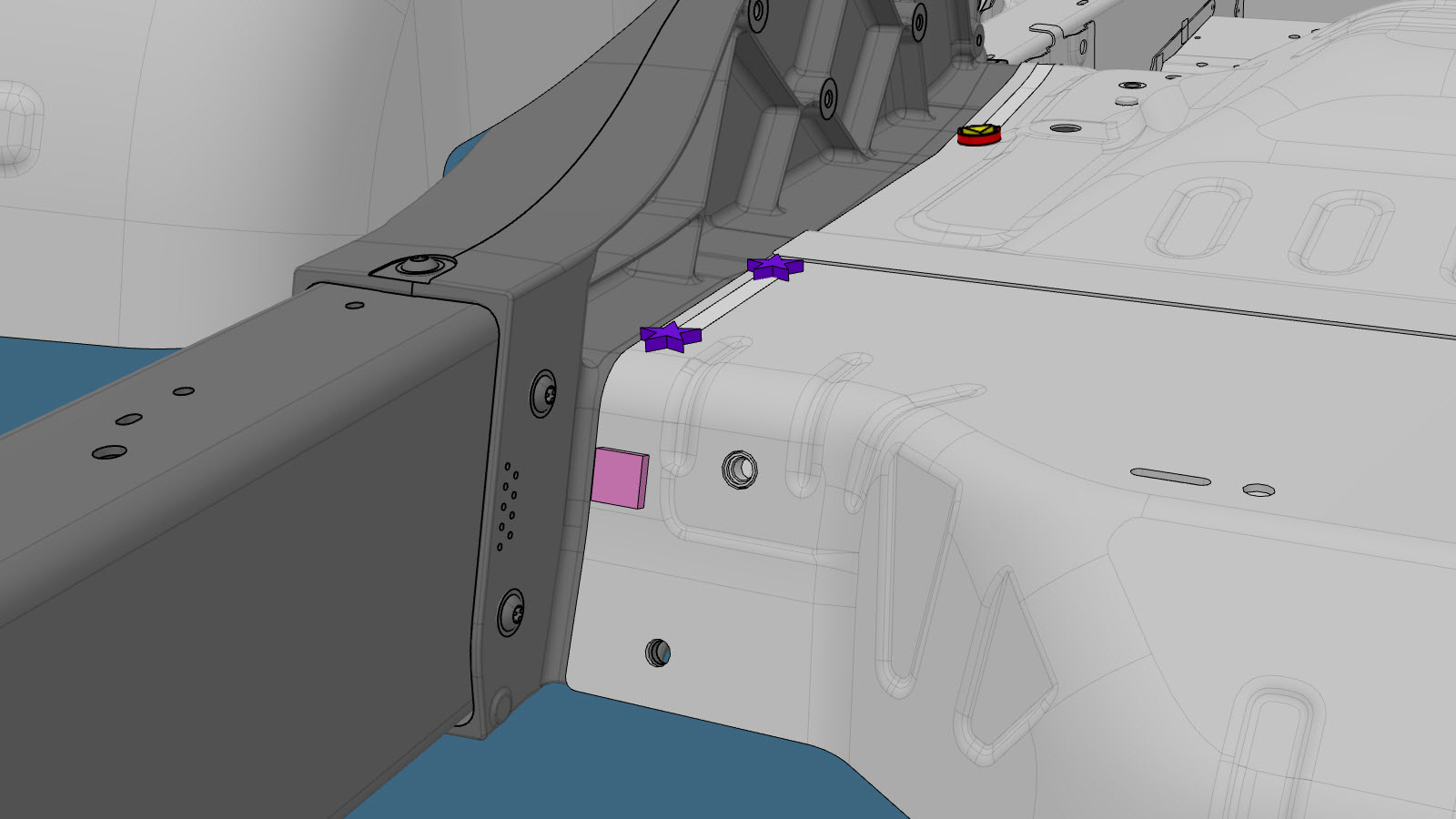

  13. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

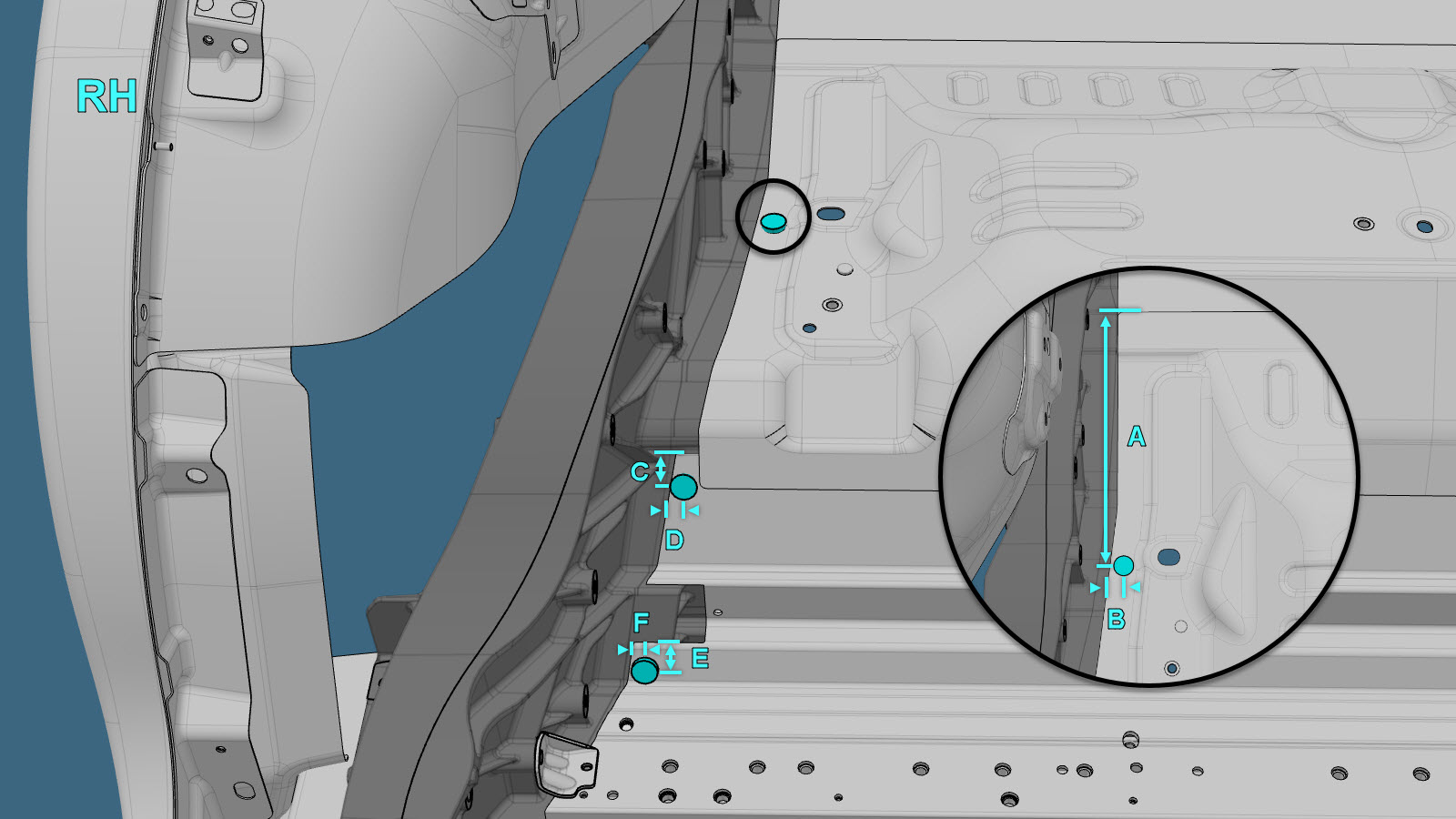

    oder Hochfeste strukturelle Niete, 6,5 mm
    • A = 260 mm
    • B = 15 mm
    • C = 24 mm
    • D = 9 mm
    • E = 21 mm
    • F = 11 mm

    oder Strukturelle Senkniete, 6,5 mm

    oder Schrauben
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Montieren Sie eine Schraube M8x27 (Tesla-Teilenummer 1621820-00-A) an der mit dem roten Kreis markierten Stelle.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Montieren Sie eine Schraube M8-1,25x22 (Tesla-Teilenummer 1552447-00-A) an der mit dem grünen Kreis markierten Stelle.

    oder Schraube, Torx-Kopf

  14. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  15. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

    Ziehen Sie die Schrauben wie folgt fest:

    • M8x27 Sechskantkopfschrauben, Teilenummer 1621820-00-A: 20 Nm.
    • M6x19 Sechskantkopfschrauben, Teilenummer 1454541-00-A: 11 Nm.
    • M8x50 Sechskantkopfschrauben, Teilenummer 1046838-00-A: 24 Nm.
    • M8x20 Sechskantkopfschrauben, Teilenummer 1007580-00-A: 25 Nm.
    • M10x23 Sechskantkopfschrauben, Teilenummer 1111154-00-B: 30 Nm.
    • M8x22 Sechskantkopfschrauben, Teilenummer 1552447-00-A: 25 Nm.
    • Torx-Schrauben (alle): 24 Nm.
  16. Montieren Sie Obere Verstärkung hinterer Knoten (vorne).
  17. Montieren Sie Obere Verstärkung hinterer Knoten (hinten).
  18. Montieren Sie Untere Verstärkung Torque-Box hinten.
  19. Montieren Sie Wasserfallblech Kofferraum (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
  20. Montieren Sie Kofferraumboden hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
  21. Montieren Sie Bodenplattenverlängerung Kofferraum hinten.
  22. Montieren Sie Außenverstärkung hinterer Knoten.
  23. Montieren Sie Verstärkung Federbeindom hinten.
  24. Montieren Sie Platte hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
  25. Montieren Sie Sitzbodenplatte 2. Reihe.
  26. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
