Windlauf unten

Korrekturcode: 10101007502 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Teileliste

Menge Beschreibung Abbildung / Hinweise

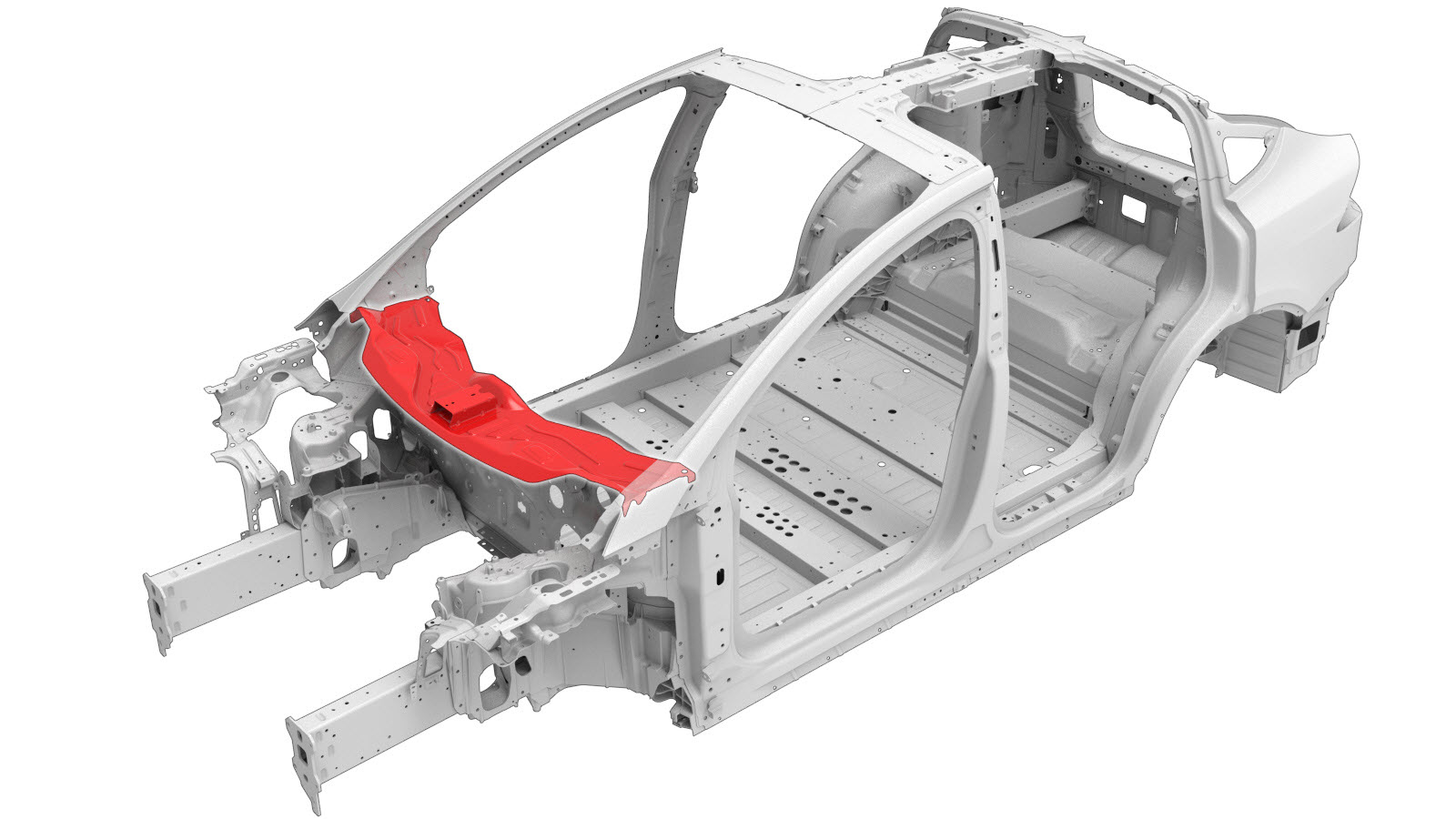

1 BGR – WINDLAUF UNT UND Hltrng. Luftspchr. (Windlauf unten)
6 Hochfester struktureller Niet, 6,5 mm
11 Struktureller Bolzenniet 6,5 mm
4 Senkniet, 4,8 mm. lang
10 Flow-Form-Niet S18
2 Flow-Form-Niet S48

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie .
  2. Entfernen Sie .
  3. Entfernen Sie .
  4. Entfernen Sie .
  5. Entfernen Sie .
  6. Entfernen Sie .
  7. Entfernen Sie .
  8. Entfernen Sie Baugruppe Windlauf oben.
  9. Entfernen Sie das ursprüngliche Bauteil.

    oder Werkseitige Punktschweißungen

  10. Bereiten Sie den Einbau vor.

    oder Hochfeste strukturelle Niete, 6,5 mm

    oder Strukturelle Bolzenniete, 6,5 mm

    oder Senkniete, 4,8 mm lang

    oder Flow-Form-Niete, S18

    oder Flow-Form-Niete, S48

  11. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  12. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
  13. Montieren Sie Baugruppe Windlauf oben.
  14. Montieren Sie die Befestigungsmittel wie angegeben.
    oder Senkniete, 4,8 mm lang
    • A = 8 mm.
    • B = 11 mm.
  15. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
  16. Montieren Sie .
  17. Montieren Sie .
  18. Montieren Sie .
  19. Montieren Sie .
  20. Montieren Sie .
  21. Montieren Sie .
  22. Montieren Sie .
