Karosserieseite (komplett)
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | BGR – KAROS SEITE KOMPLETT (Karosserieseite – komplett) |
|
| 8 |
Hochfester struktureller Niet, 6,5 mm
|
|
| 1 |
Senkniet, 4,8 mm, kurz
|
|
| 3 |
Senkniet, 4,8 mm. lang
|
|
| 1 |
Flow-Form-Niet S08
|
|
| 3 |
Flow-Form-Niet S18
|
|
| 14 |
Flow-Form-Niet S28
|
|
| 20 |
Flow-Form-Niet S38
|
|
| 11 |
Flow-Form-Niet S48
|
|
| 3 |
Flow-Form-Niet S58
|
|
| 9 |
Schraube
, M8-1.25X27 |
Tesla-Teilenummer 1621820-00-A. |
| 6 |
Schraube
, HF M6X18 PC88 MAT |
Tesla-Teilenummer 1006529-00-A. |
| 2 |
Schraube
, HF M10X80 PC109 SHLDR |
Tesla-Teilenummer 1053943-00-C. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-

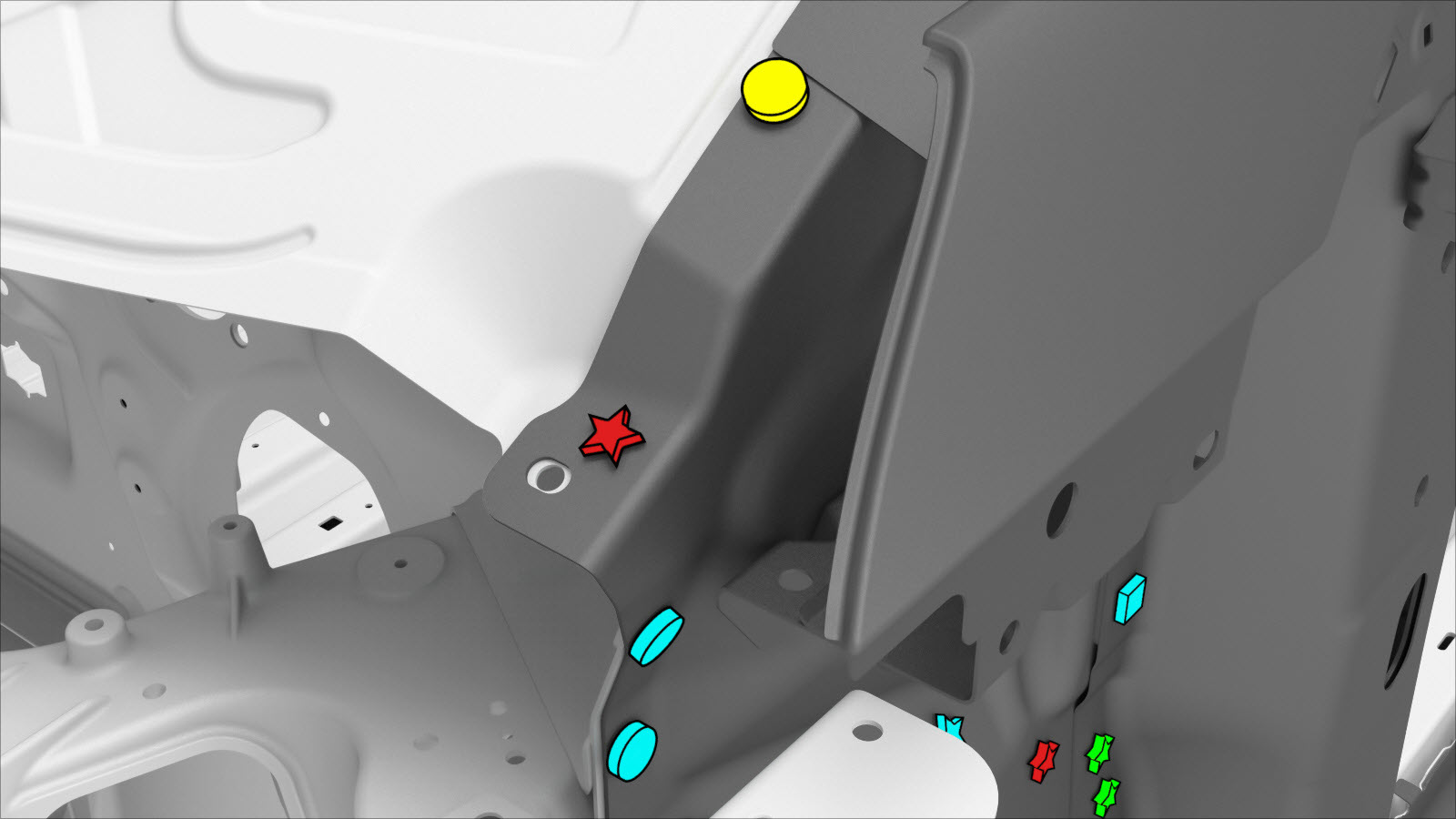

Entfernen Sie das ursprüngliche Bauteil.
-
Bereiten Sie den Einbau vor.
oder Hochfeste strukturelle Niete, 6,5 mm
- A= 35 mm.
- B = 8 mm.
oder Flow-Form-Niete, S08
oder Flow-Form-Niete, S18
oder Flow-Form-Niete, S28
oder Flow-Form-Niete, S38
oder Flow-Form-Niete, S48
oder Flow-Form-Niete, S58
- C = 10 mm.
- D = 35 mm.
oder Schrauben
AnmerkungBringen Sie an der rot eingekreisten Stelle nur dann eine Schraube an, wenn an dieser Stelle zuvor eine Schraube angebracht war.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- M8x27 Sechskantkopfschrauben, Teilenummer 1621820-00-A: 24 Nm.
- M6x18 Sechskantkopfschrauben, Teilenummer 1006529-00-A: 12 Nm.
- M10x80 Sechskantkopfschrauben, Teilenummer 1053943-00-C: 45 Nm.
- M8x20 Torx-Schraube, Teilenummer 1014747-00-B: 24 Nm.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
