Mittelträger-Baugruppe
Korrekturcode:
10102702102
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | MODEL X MITTELTRÄGER-BGR (Mittelträger-Baugruppe) |
|
| 4 |
Struktureller Bolzenniet 6,5 mm
|
|
| 6 |
Flow-Form-Niet S48
|
|
| 4 |
Flow-Form-Niet S38
|
|
| 4 |
Torx-Schraube
, M8x27 |
Tesla-Teilenummer 1621820-00-A. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-

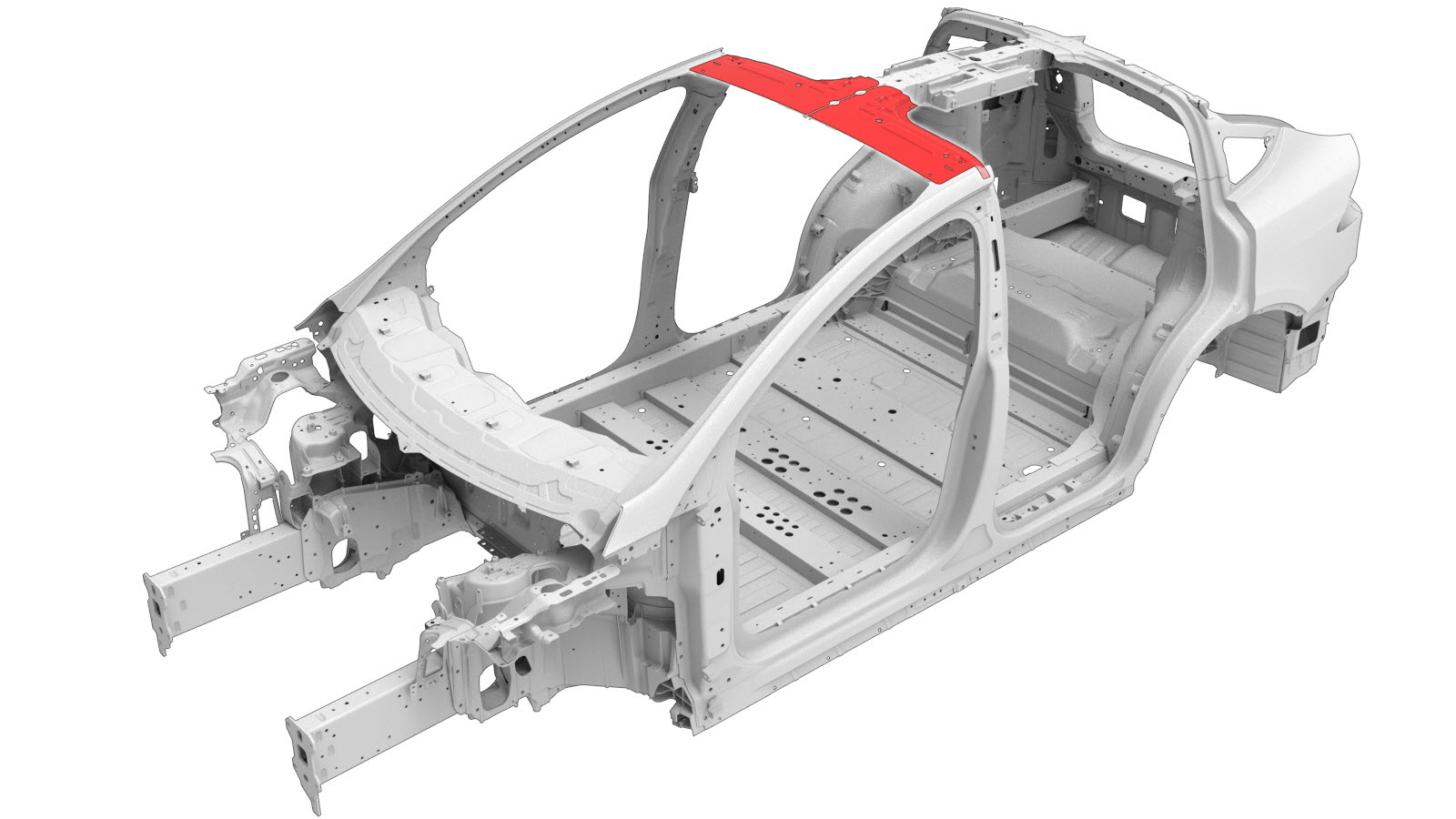

Entfernen Sie Querträger hinten oben.
-

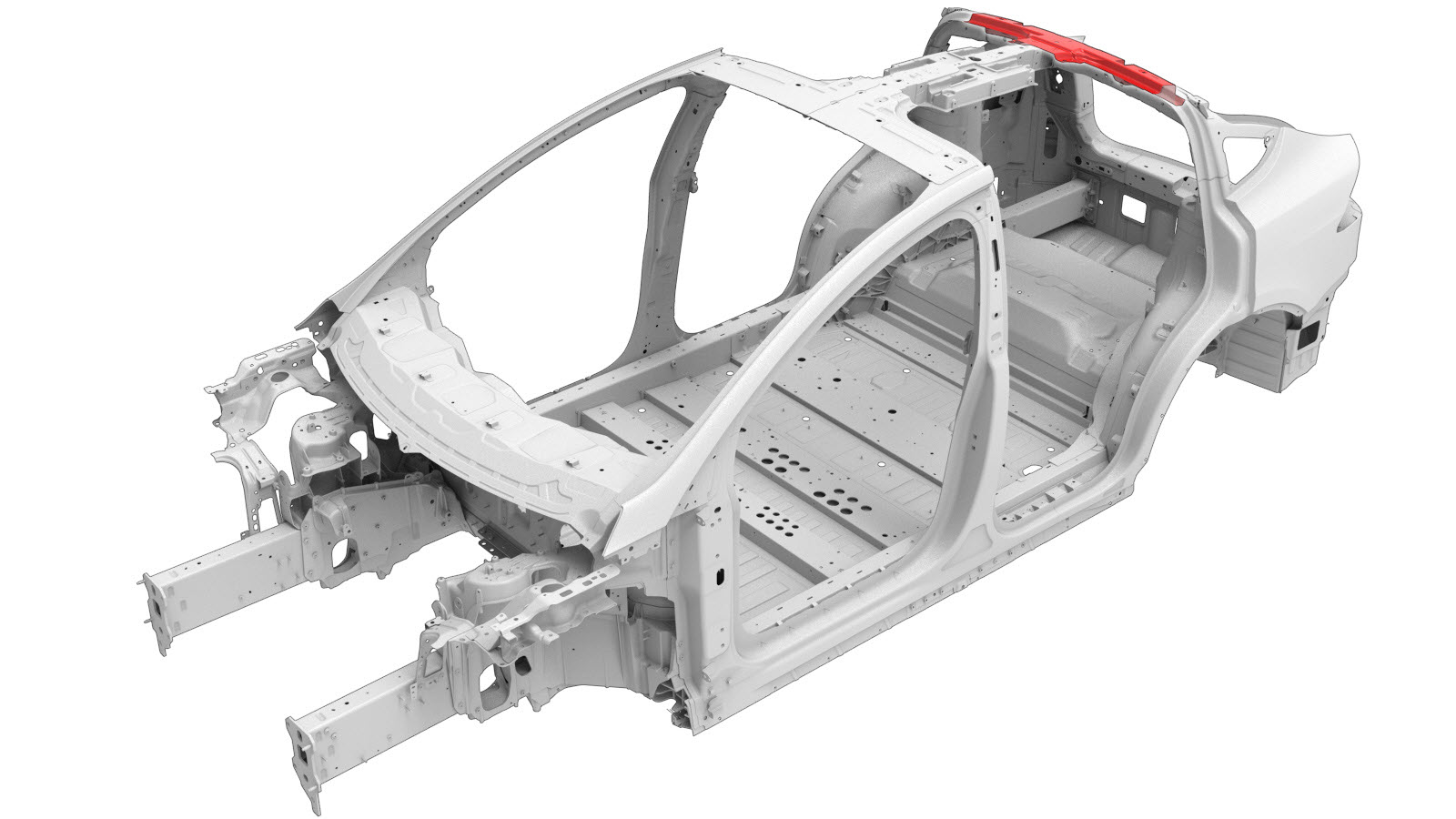

Entfernen Sie Querholm vorne oben LH und RH.
-

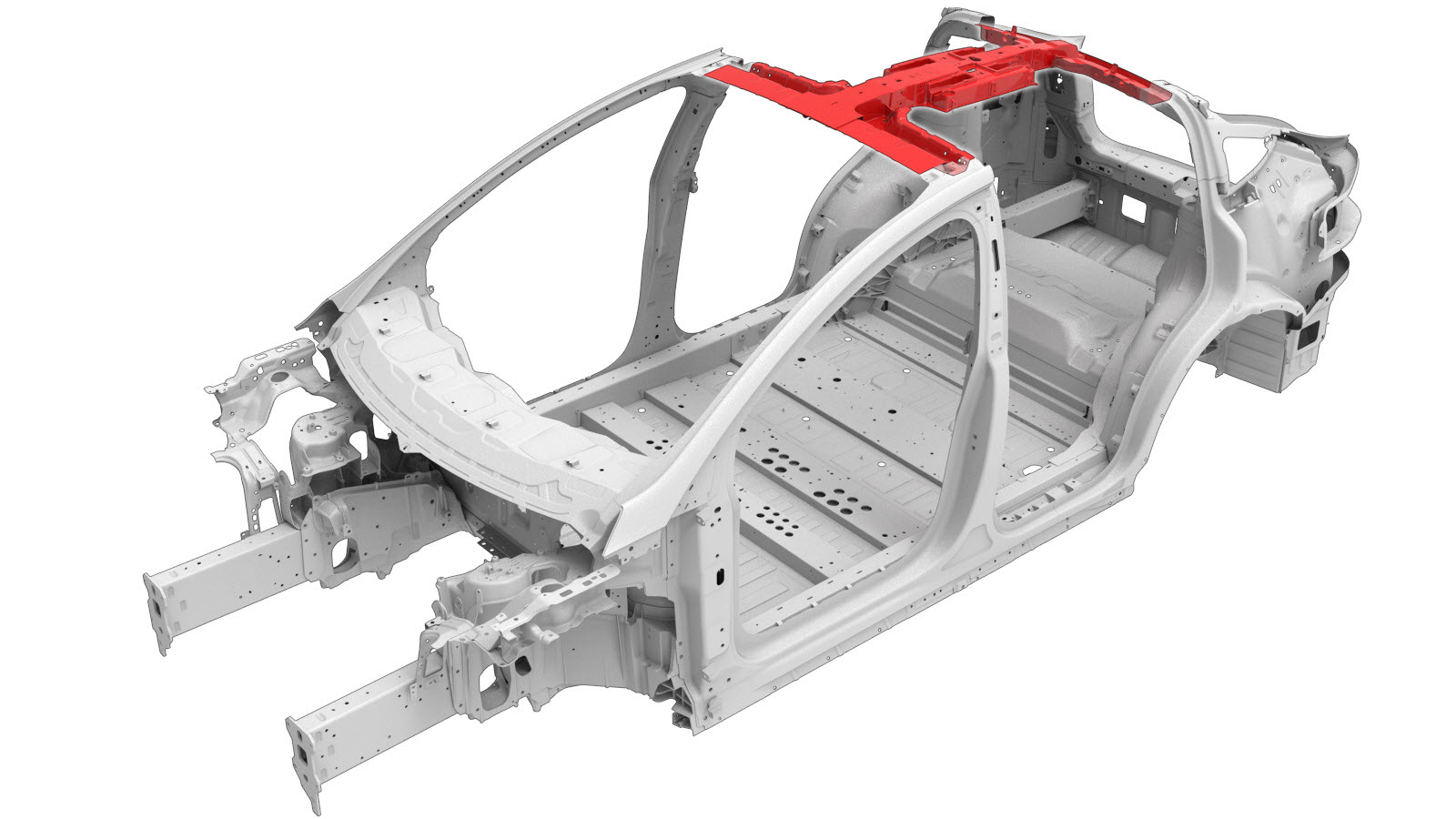

Entfernen Sie das ursprüngliche Bauteil.
-
Bereiten Sie den Einbau vor.
oder Strukturelle Bolzenniete, 6,5 mm
- A = 51 mm.
- B = 15 mm.
oder Flow-Form-Niete, S48
oder Schraube, Torx-Kopf
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 24 Nm fest.
-
Montieren Sie Querholm vorne oben LH und RH.
-
Montieren Sie Querträger hinten oben.
-
Montieren Sie die Befestigungsmittel wie angegeben.
oder Flow-Form-Niete, S38
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
