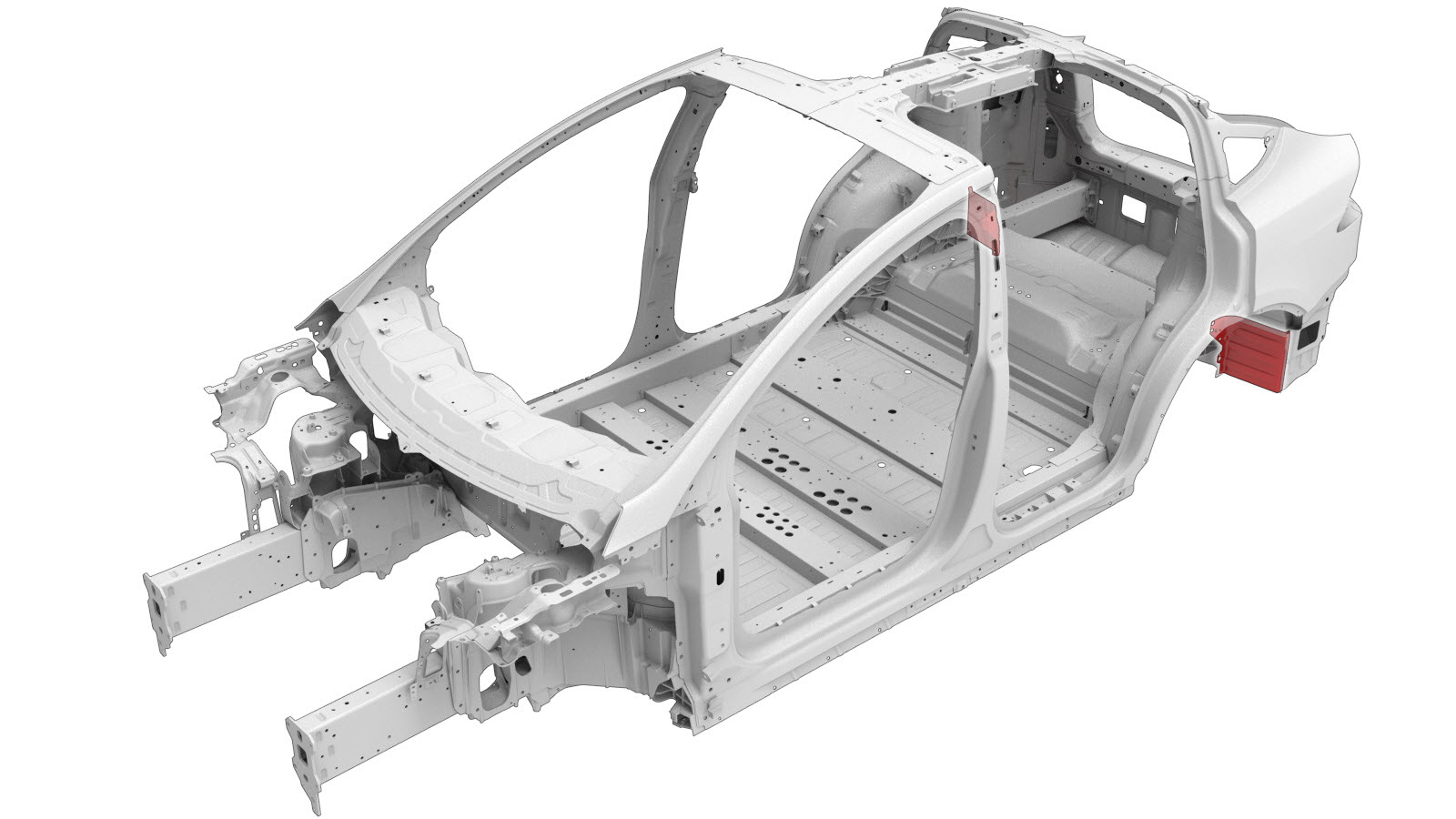

Baugruppe hinterer Rahmenlängsträger
Korrekturcode:
10101820302
10101820202
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | BGR – TRÄGER – RECHTECK-TRÄGER-EXTRUSION HI (Baugruppe Rahmenlängsträger hinten) | |
| 5 (pro Seite) | Torx-Schraube , M8 | Tesla-Teilenummer 1022448-00-A. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
- Entfernen Sie .
- Entfernen Sie .
- Entfernen Sie .
- Entfernen Sie .
- Entfernen Sie .
- Entfernen Sie .
- Entfernen Sie .
- Entfernen Sie .
-
Entfernen Sie Platte hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
-
Entfernen Sie Bodenplattenverlängerung Kofferraum hinten.
-
Entfernen Sie das ursprüngliche Bauteil.
oder Schraube, Torx-Kopf
-
Bereiten Sie den Einbau vor.
oder Schraube, Torx-Kopf
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 30 Nm fest.
-
Montieren Sie Bodenplattenverlängerung Kofferraum hinten.
-
Montieren Sie Platte hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
- Montieren Sie .
- Montieren Sie .
- Montieren Sie .
- Montieren Sie .
- Montieren Sie .
- Montieren Sie .
- Montieren Sie .
- Montieren Sie .
