Baugruppe Stoßdämpferbrücke (vorne)
Korrekturcode:
10101007902
10101008102
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für Guss-Stoßdämpferbrücke (vorne) für weitere Informationen.
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.
Teileliste
Menge | Beschreibung | Abbildung / Hinweise |
---|---|---|
1 | STOSSDMPF-BRÜCKE VO (Baugruppe Stoßdämpferbrücke – vorne) |
![]() |
Fußbrett NVH-Schallwand – LH |
![]() |
|
18 |
![]() |
|
2 |
![]() |
|
2 |
![]() |
Tesla-Teilenummer 1660843-00-A. |
2 |
![]() |
Tesla-Teilenummer 1004383-00-A. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
- Entfernen Sie Torque-Box innen.
- Entfernen Sie Verbinder Windlaufseite an Schweller.
- Entfernen Sie Vorderer Boden (Abschnitt).
-

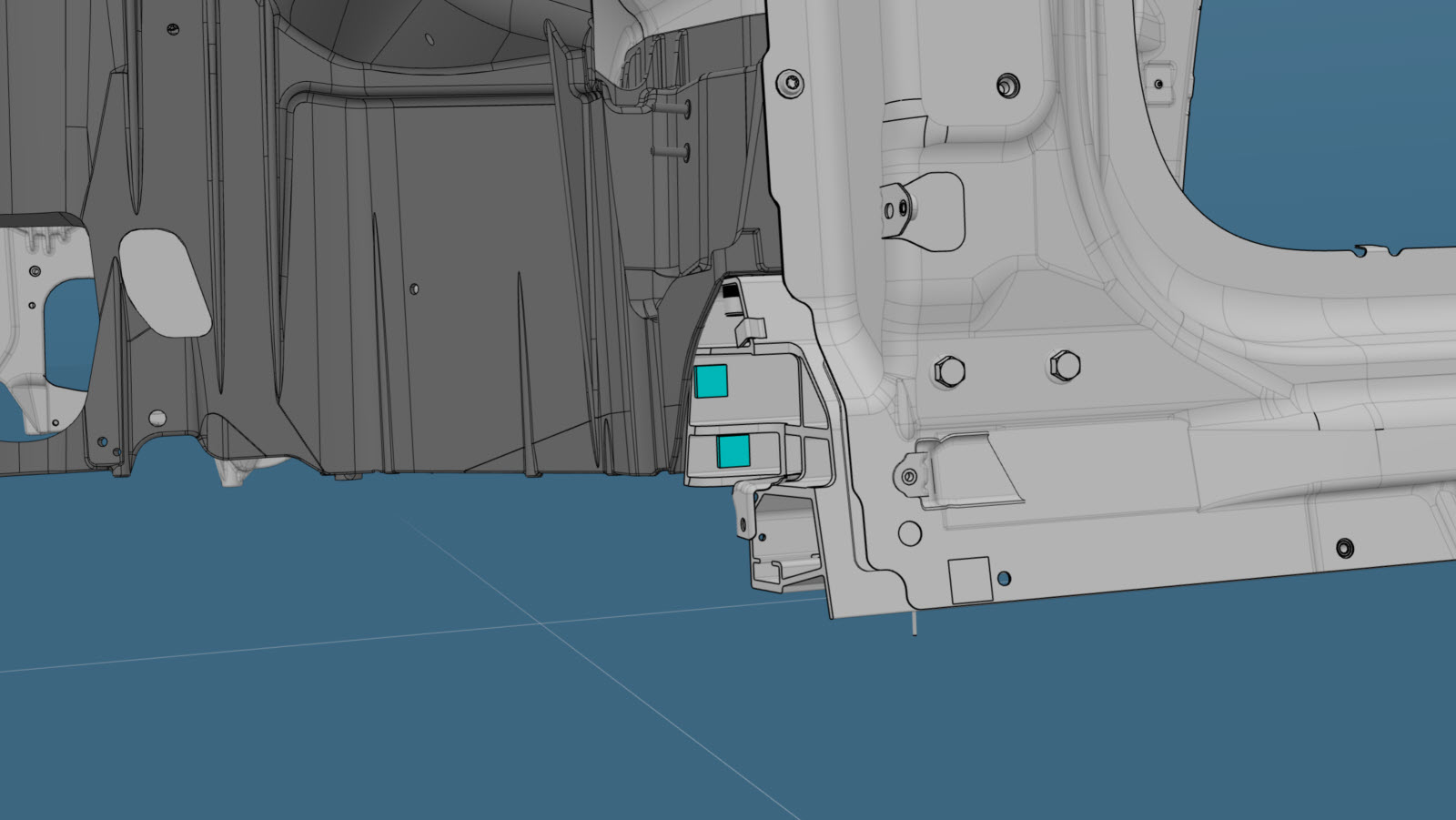

Entfernen Sie das ursprüngliche Bauteil.
oder
Werkseitige Punktschweißungen
oder
Strukturelle Niete vom Werk
oder
Schrauben
oder
Schraube, Torx-Kopf

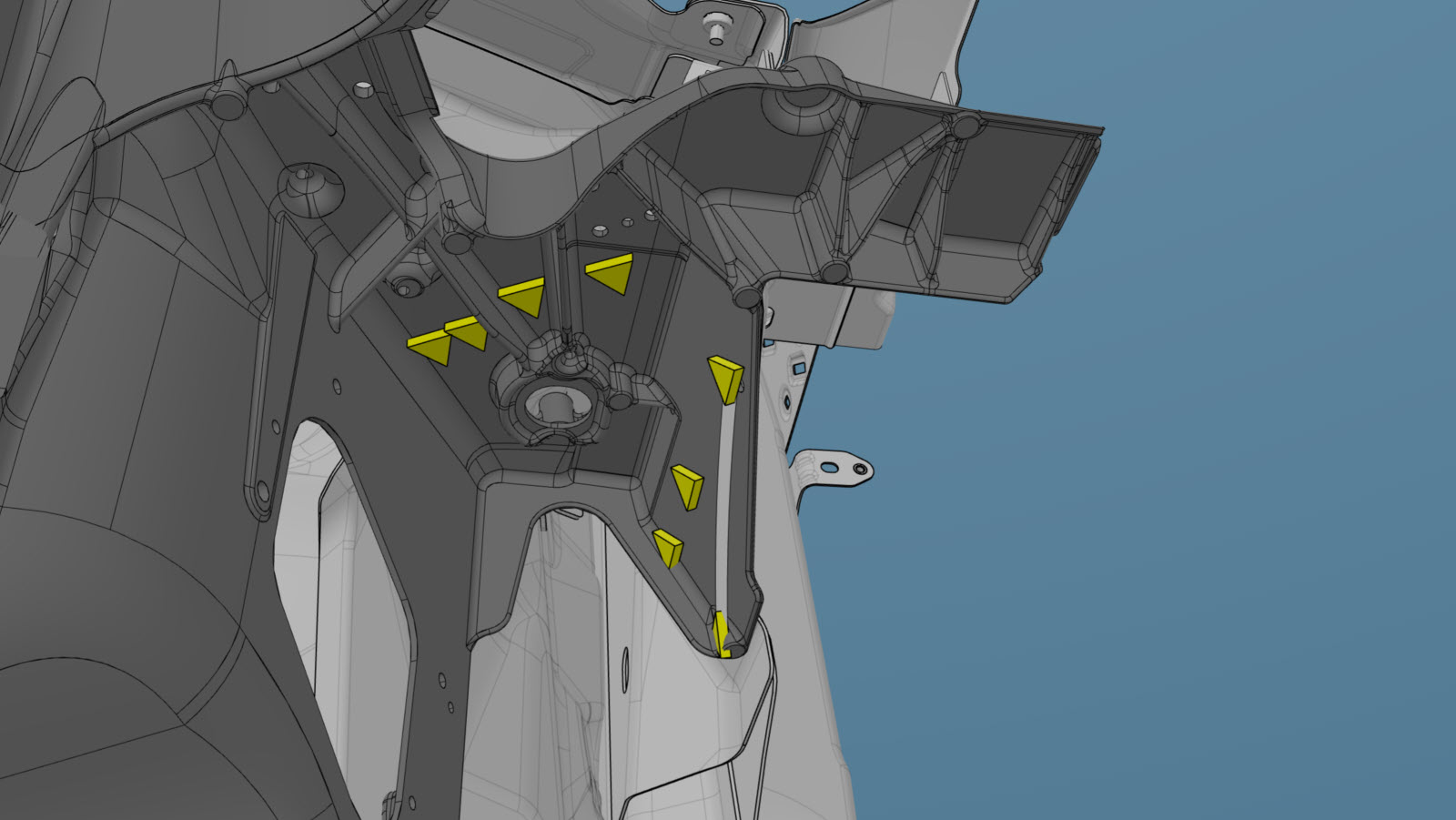

- Entfernen Sie die NVH-Schallwände von der Baugruppe Fußbrett.
-
Bereiten Sie den Einbau vor.

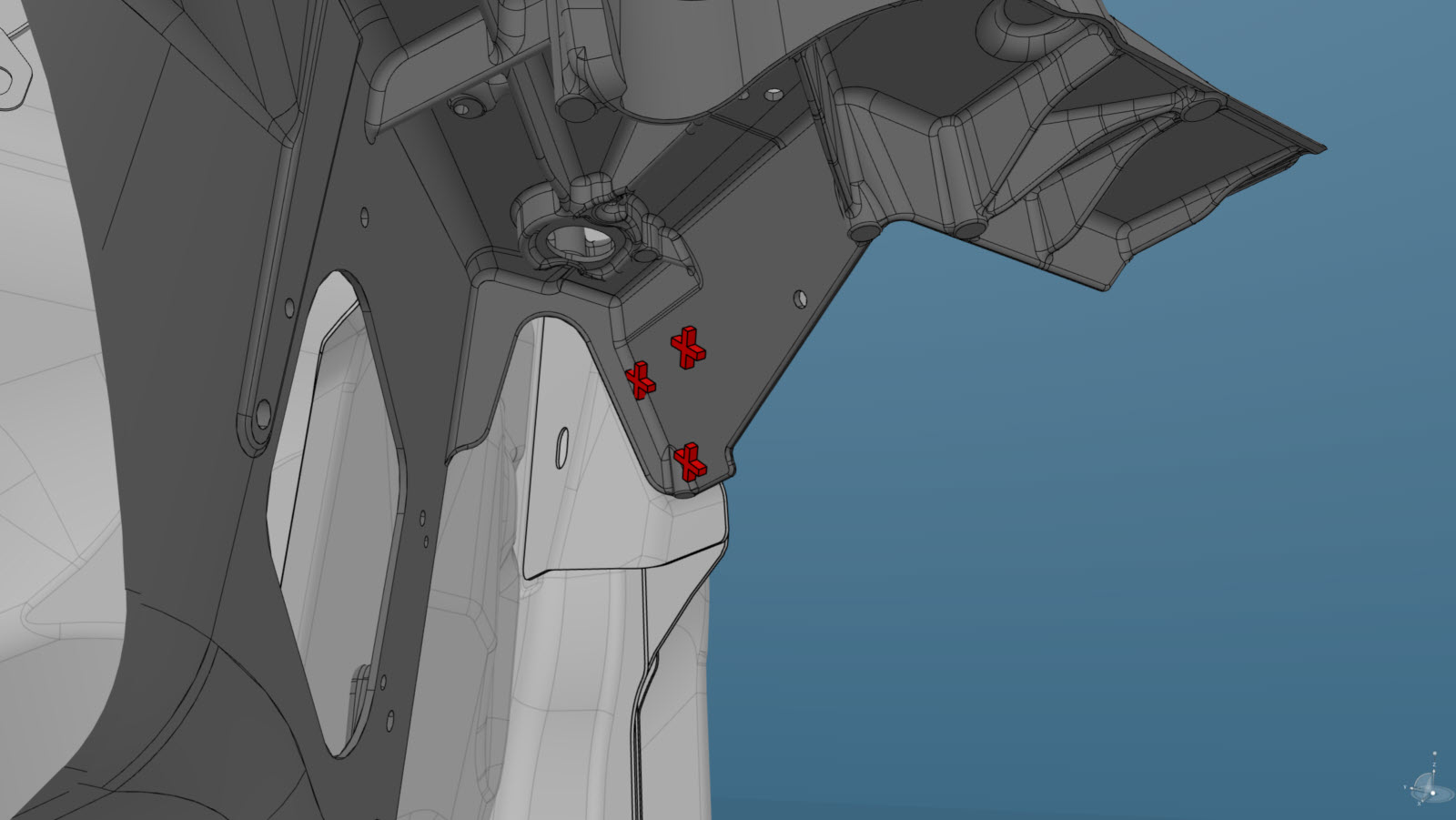

AnmerkungDas rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
oder

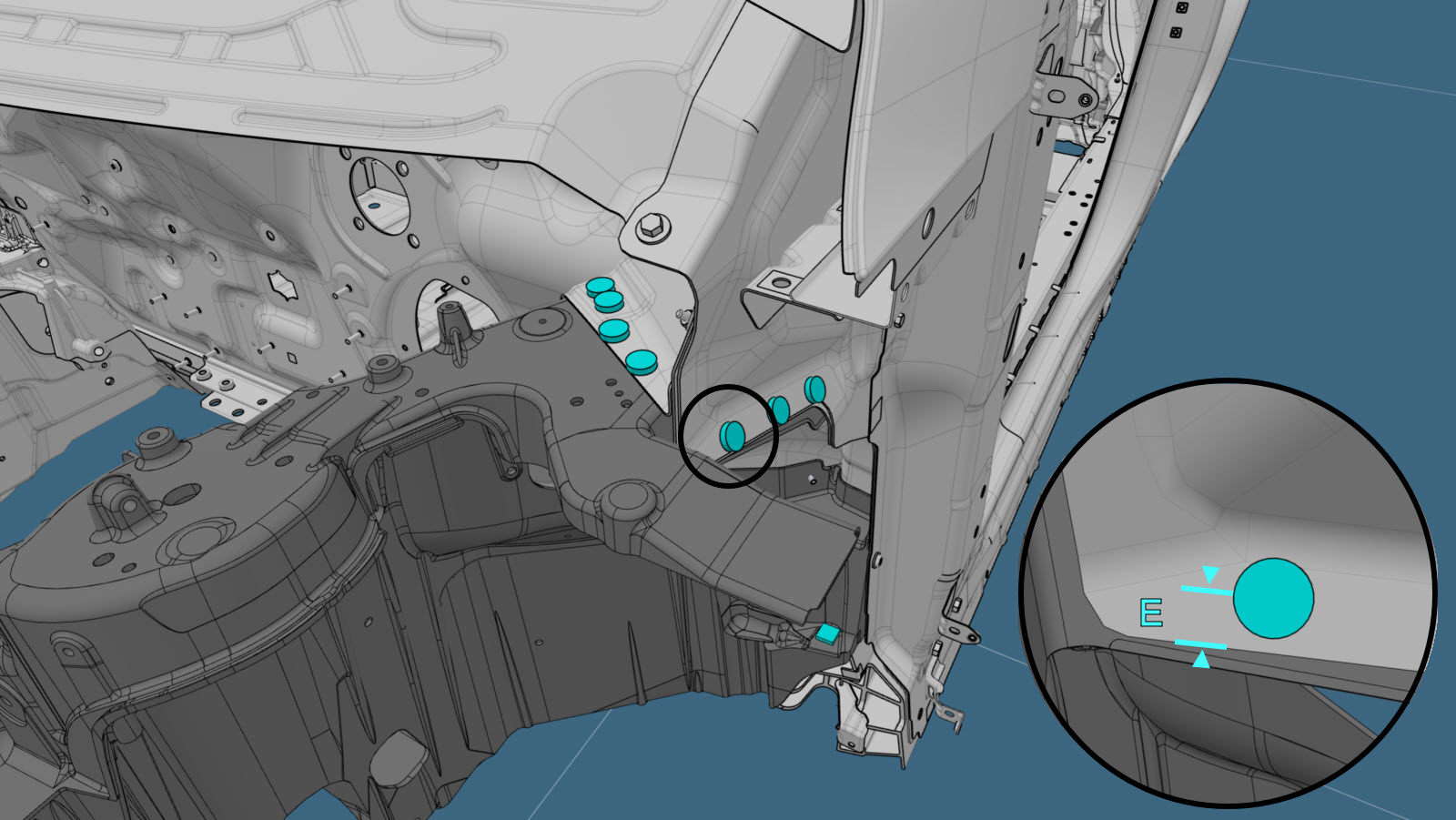

Hochfeste strukturelle Niete, 6,5 mm
- A = 20 mm
- B = 15 mm
- C = 44 mm
- D = 15 mm
- E = 5 mm
oder

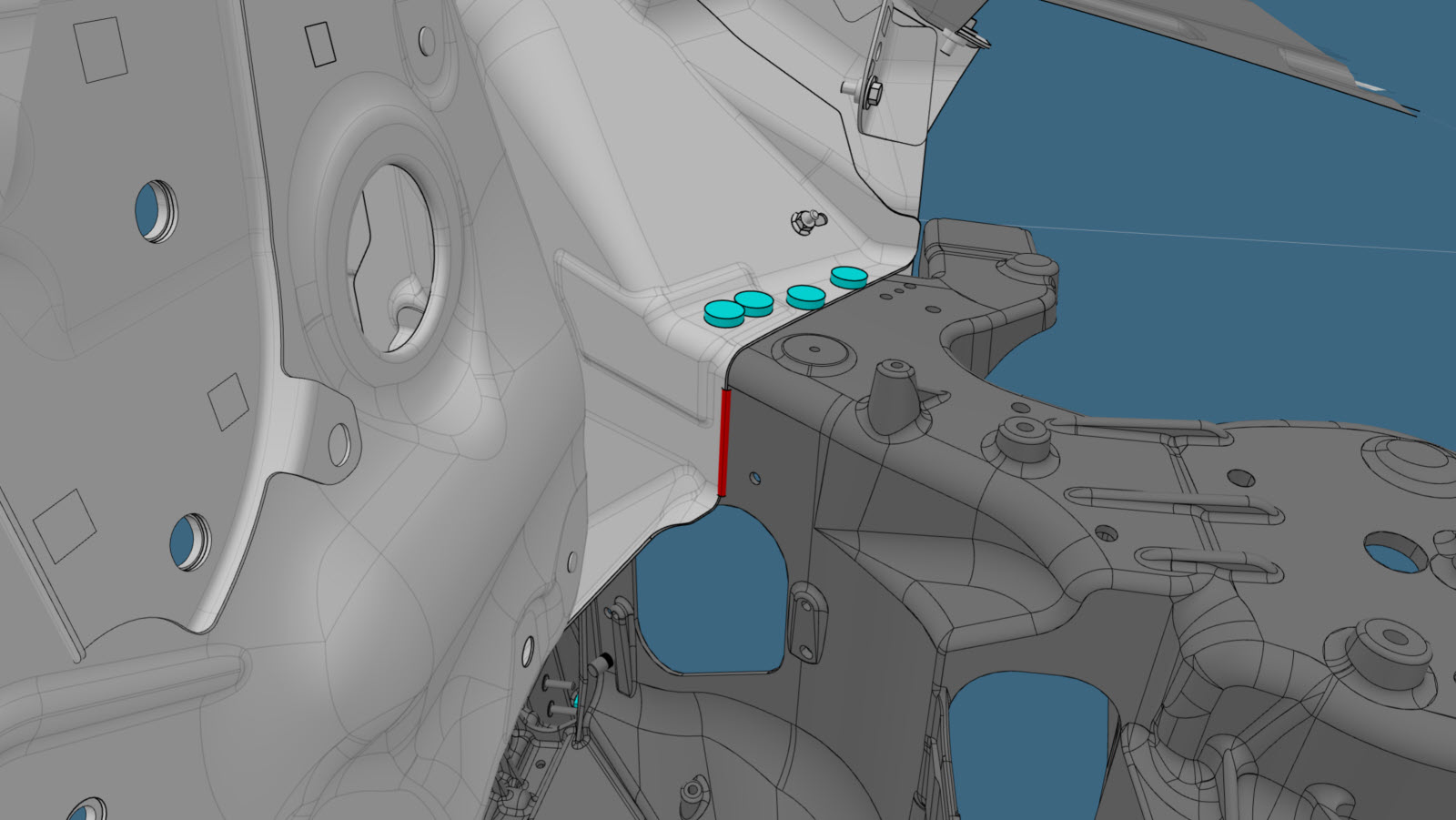

Strukturelle Flanschniete, 6,5 mm
oder
Schrauben
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie die NVH-Schallwände in der Baugruppe Fußbrett.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- M8x31 Sechskantkopfschrauben, Teilenummer 1660843-00-A: 30 Nm.
- Sechskantkopfschrauben M10-1,5x30, Teilenummer 1004383-00-A: 45 Nm.
-
Führen Sie eine MSG-Schweißung durch.
WarnungWenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.WarnungUm die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.ACHTUNGFühren Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.AnmerkungVor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
- Montieren Sie Verbinder Windlaufseite an Schweller.
- Montieren Sie Vorderer Rahmenträger.
- Montieren Sie Torque-Box innen.
- Montieren Sie Shotgun-Baugruppe.
- Montieren Sie Shotgun-Träger.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
