Hinterer Knoten (komplett) (Fahrzeuge, die vom 15. November 2021 bis zum 6. März 2022 und nach dem 7. April 2022 hergestellt wurden)

Reparaturinformationen

Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für hinteren Guss-Knoten (Fahrzeuge, die bis zum 12. Oktober 2022 hergestellt wurden) für weitere Informationen.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BGR – RAHMENTRÄGER HI (Hinterer Knoten – komplett)
LH: 23 RH: 21	Hochfester struktureller Niet, 6,5 mm
4	Struktureller Senkniet, 6,5 mm
1	Schraube , M6-1x19	Tesla-Teilenummer 1454541-00-A.
1	Schraube , M8x20	Tesla-Teilenummer 1552447-00-A.
2	Schraube , M8x20	Tesla-Teilenummer 1007580-00-A.
1	Schraube , M8x50	Tesla-Teilenummer 1046838-00-A.
1	Schraube , M8x27	Tesla-Teilenummer 1621820-00-A.
2	Torx-Schraube , M8x20	Tesla-Teilenummer 1014747-00-B.
2	Mutter , M8-1.25,HF,Stahl[10],ZnAl,SCHWARZ	Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Sitzbodenplatte 2. Reihe.
Entfernen Sie das hintere Blech.
Entfernen Sie je nach Herstellungsdatum des Fahrzeugs das hintere Blech mit dem geeigneten Verfahren:
- Platte hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)
- Platte hinten (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)
Bauen Sie den Boden des hinteren Kofferraums aus.
Entfernen Sie je nach Herstellungsdatum des Fahrzeugs den Boden des hinteren Kofferraums mit dem geeigneten Verfahren:
- Kofferraumboden hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)
- Kofferraumboden hinten (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)
Bauen Sie das Wasserfallblech des hinteren Kofferraums aus.
Entfernen Sie je nach Herstellungsdatum des Fahrzeugs das Wasserfallblech des hinteren Kofferraums mit dem geeigneten Verfahren:
- Wasserfallblech Kofferraum (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)
- Wasserfallblech Kofferraum (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)
Entfernen Sie Obere Verstärkung hinterer Knoten (vorne).
Entfernen Sie Obere Verstärkung hinterer Knoten (hinten).
Entfernen Sie Untere Verstärkung Torque-Box hinten.
Entfernen Sie Bodenplattenverlängerung Kofferraum hinten.
Entfernen Sie Außenverstärkung hinterer Knoten.
Entfernen Sie Verstärkung Federbeindom hinten.

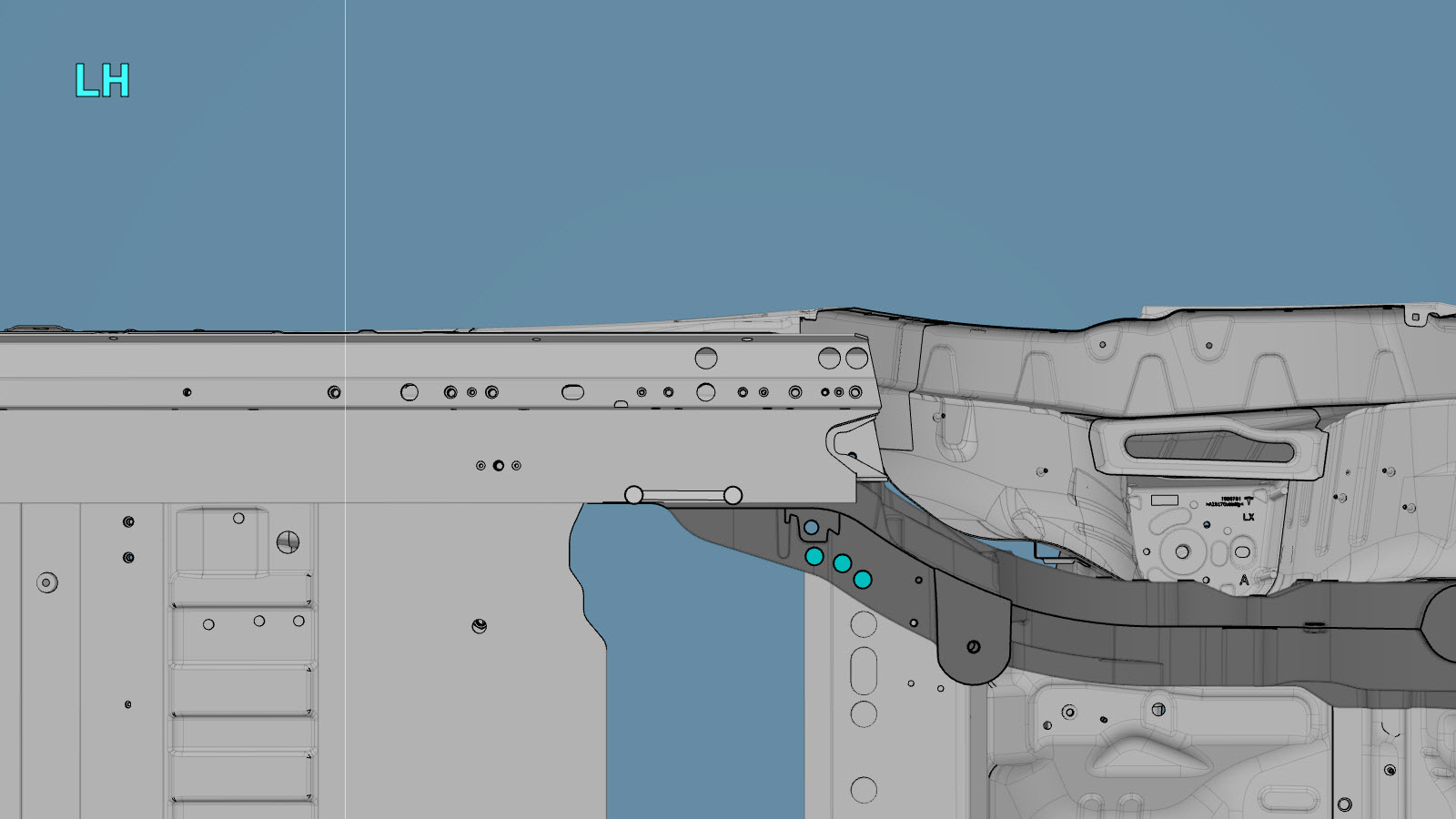

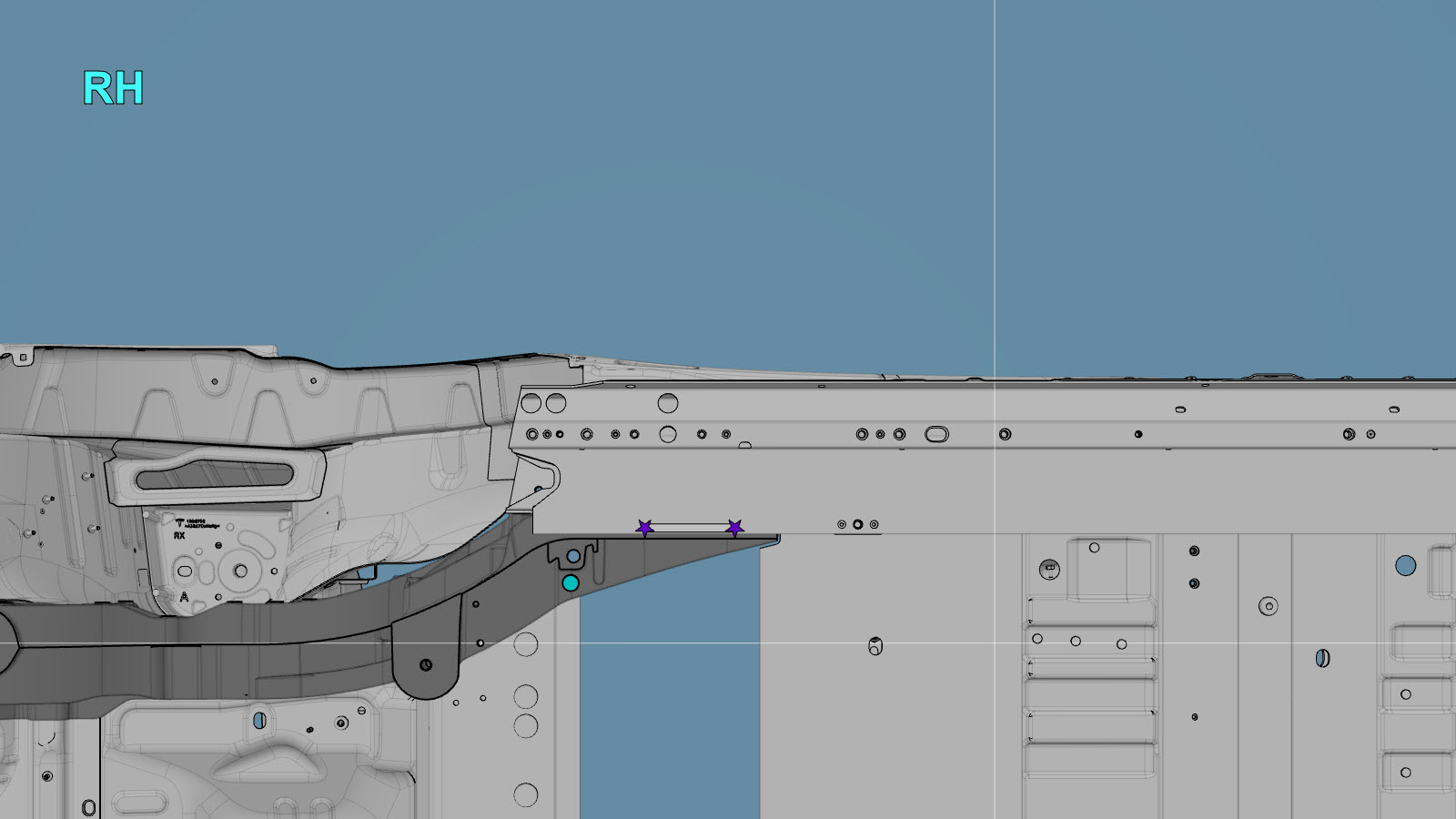

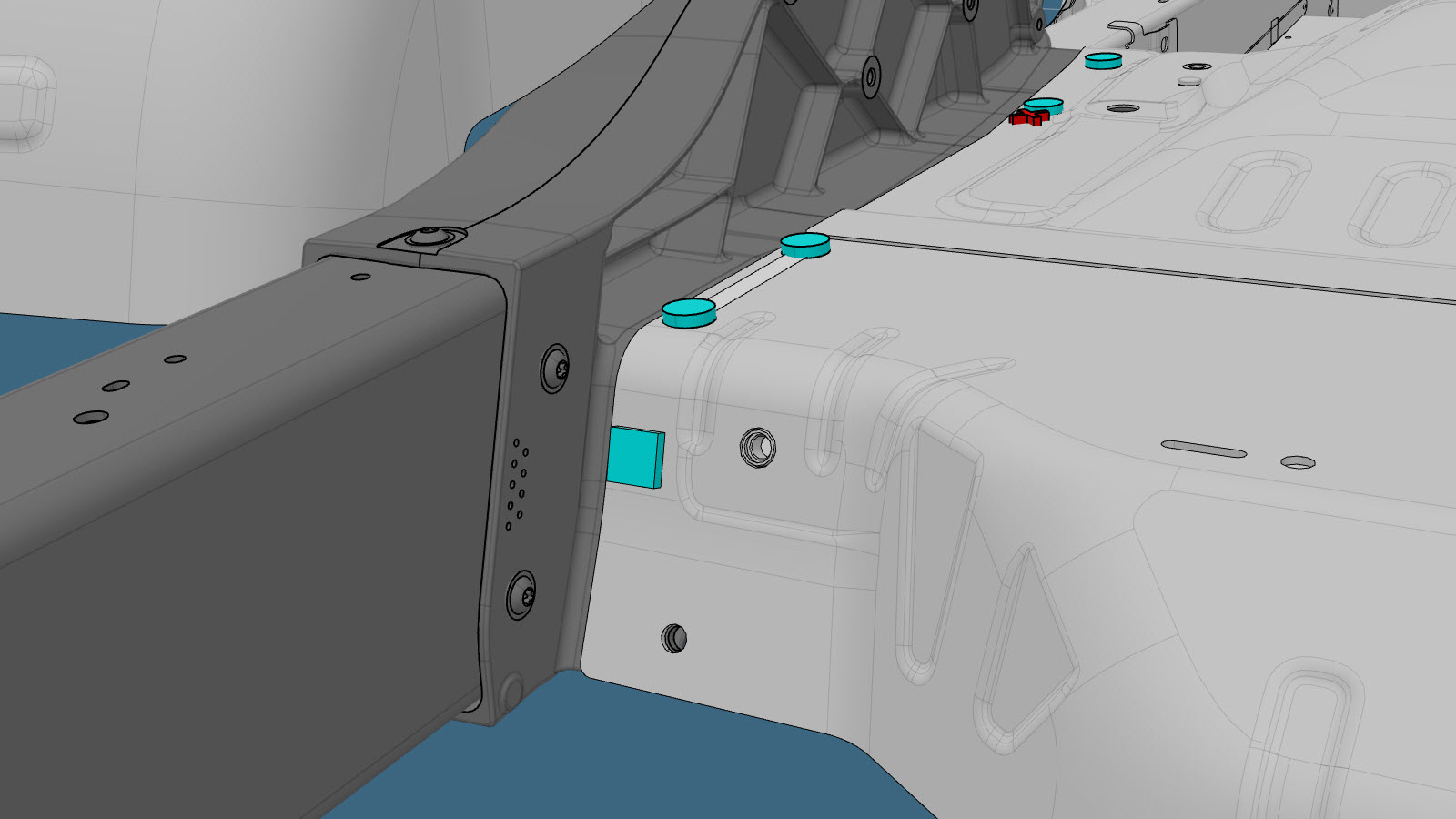

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder Durch werkseitige Punktschweißungen bohren
Anmerkung
Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

oder RIVTAC

oder Strukturelle Niete vom Werk

oder Schrauben

oder Schraube, Torx-Kopf

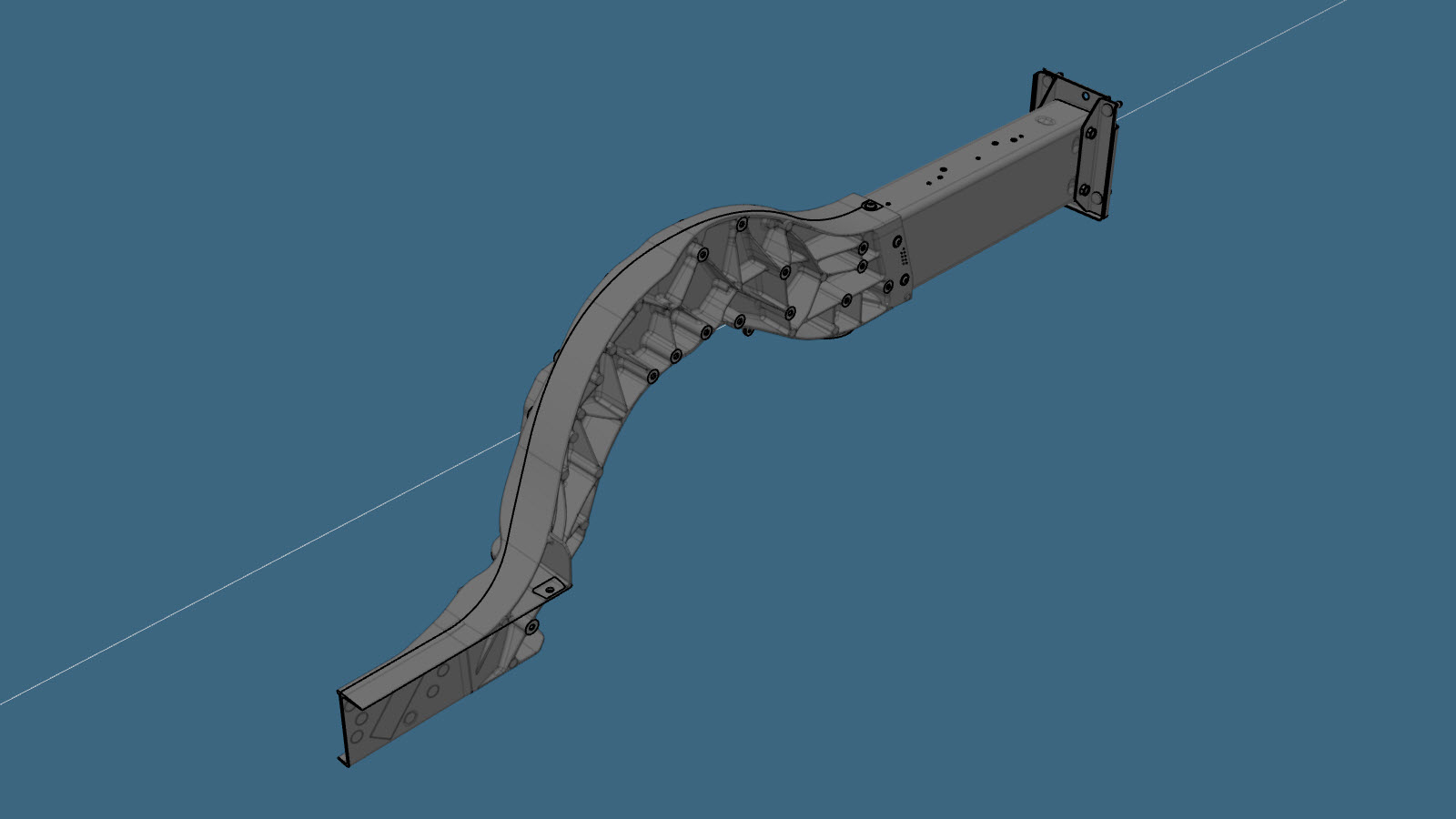

Werkseitige BOM

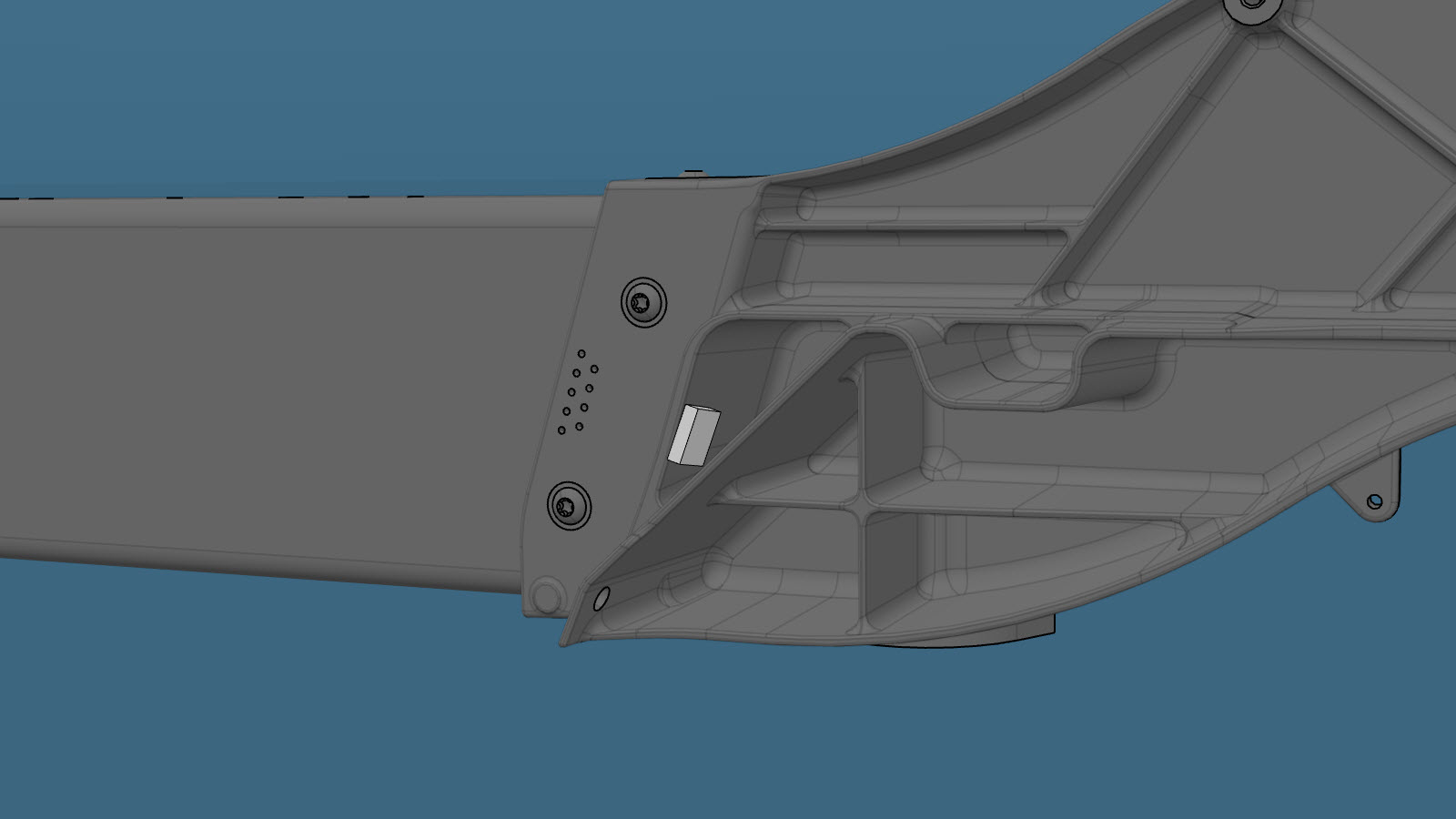

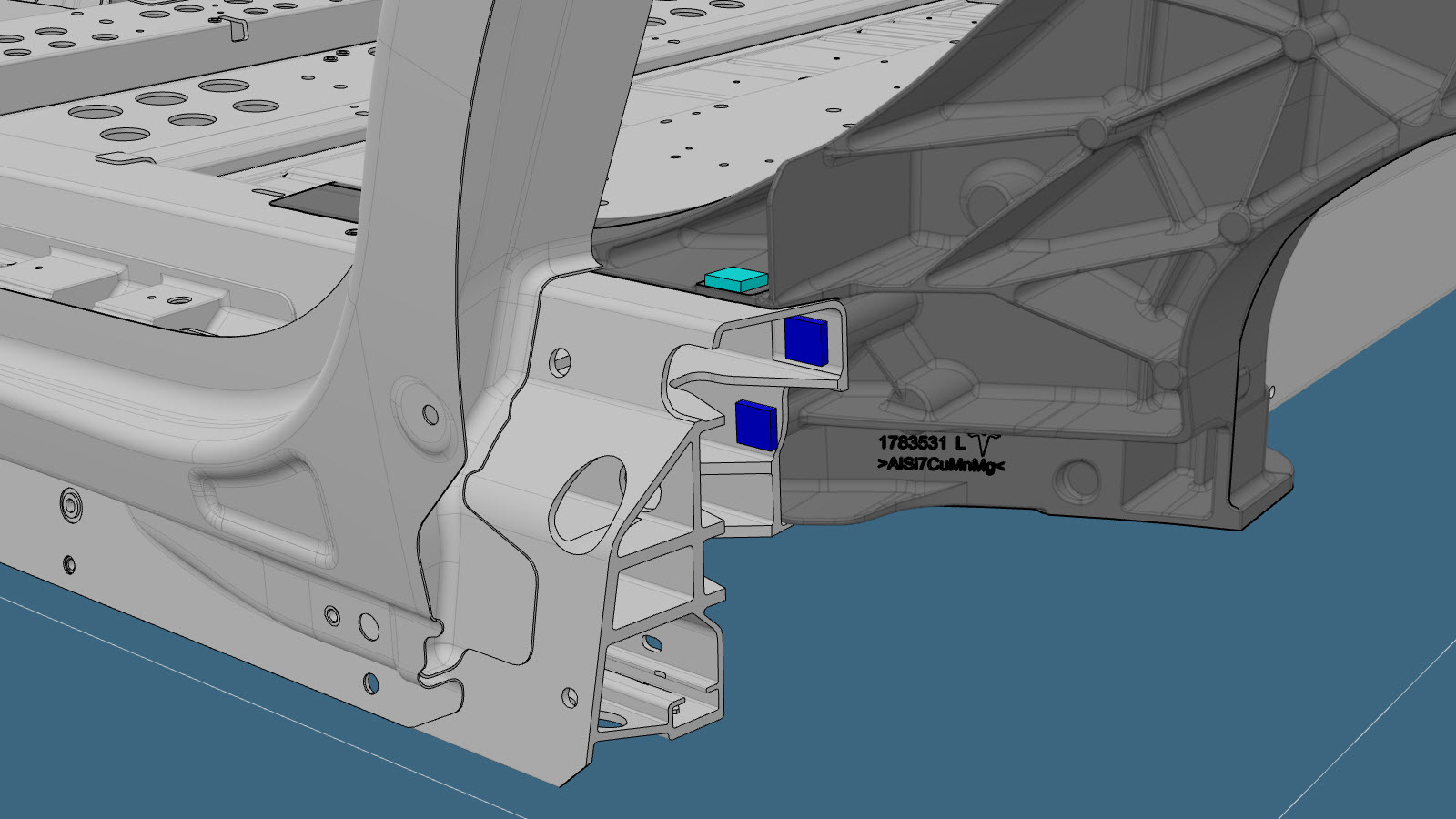

Verwenden Sie Strukturklebstoff, um die Muttern an der Innenseite des Knotens hinten zu befestigen.

Anmerkung
Schleifen Sie gegebenenfalls die Kanten der Muttern ab, damit sie bündig mit der Einbaustelle sind.

Mutter

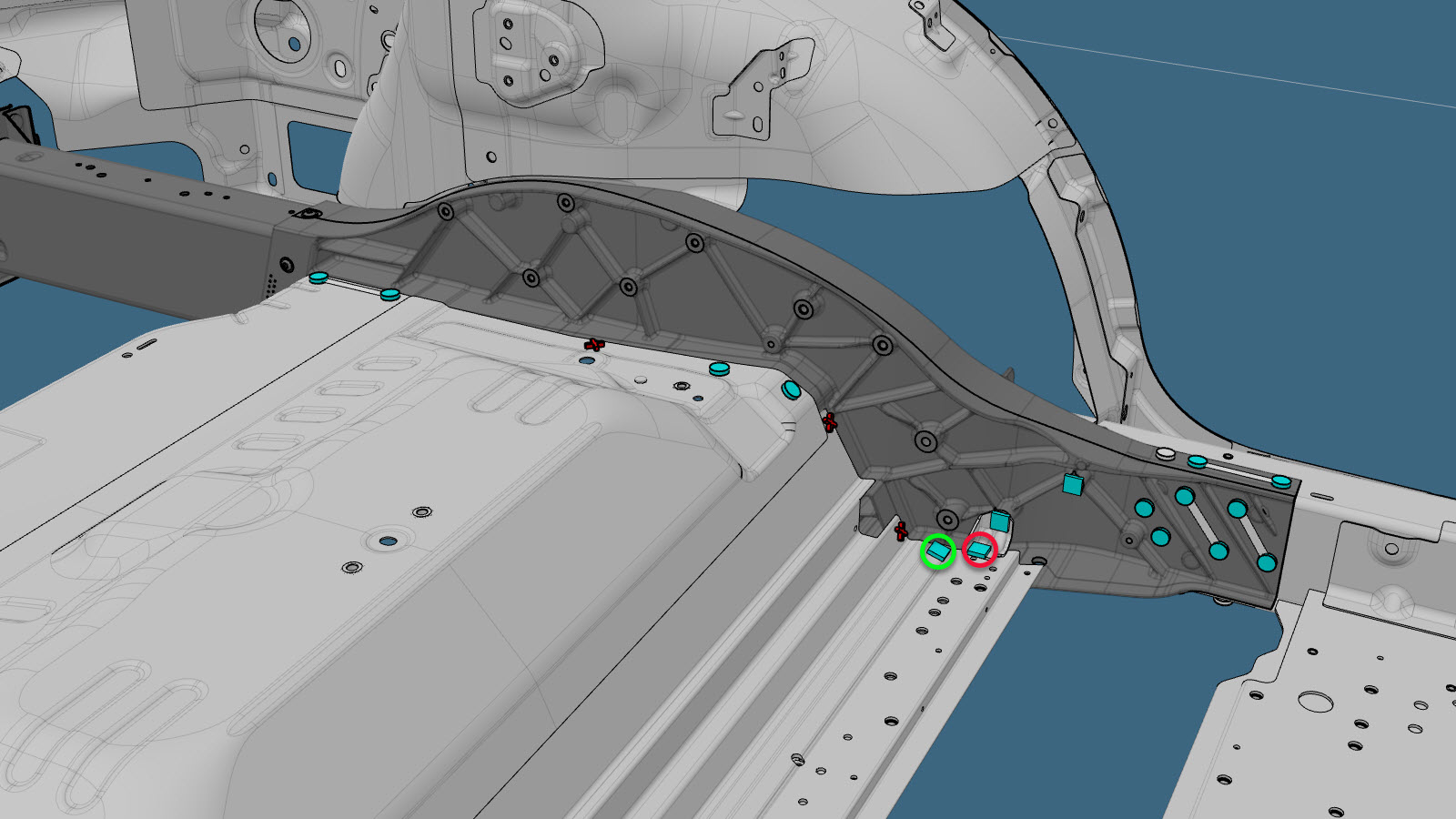

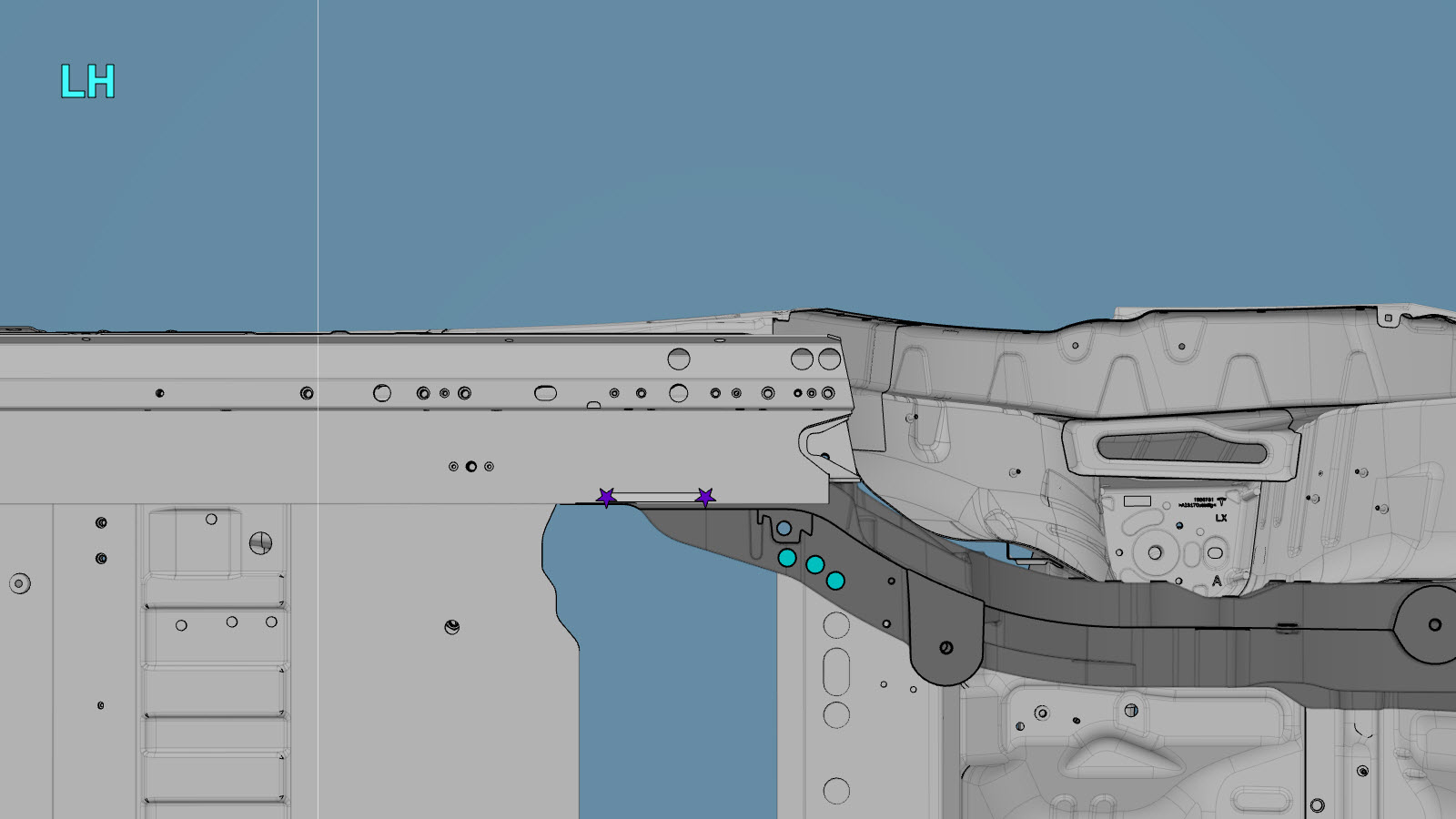

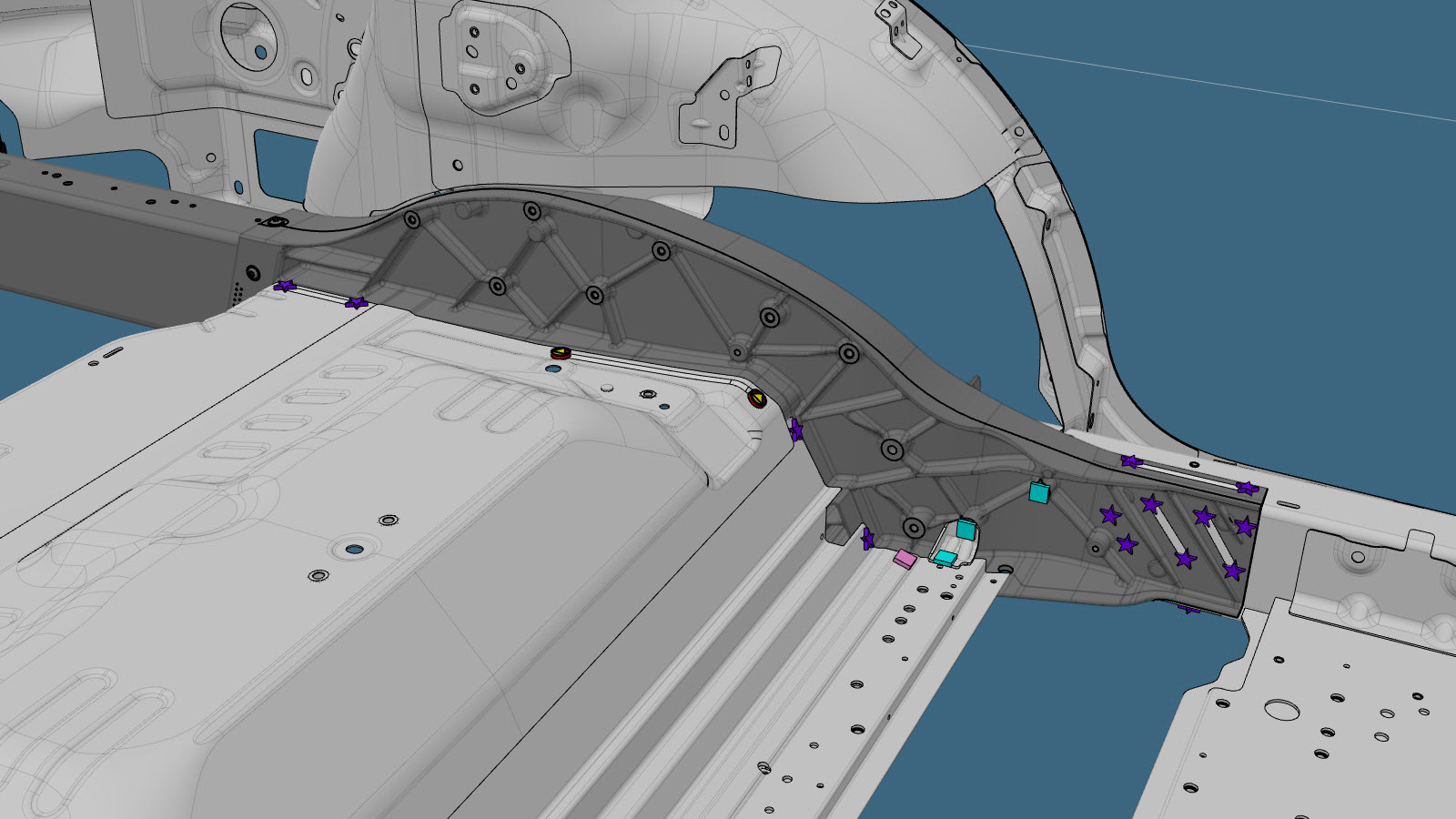

Bereiten Sie den Einbau vor.
Anmerkung

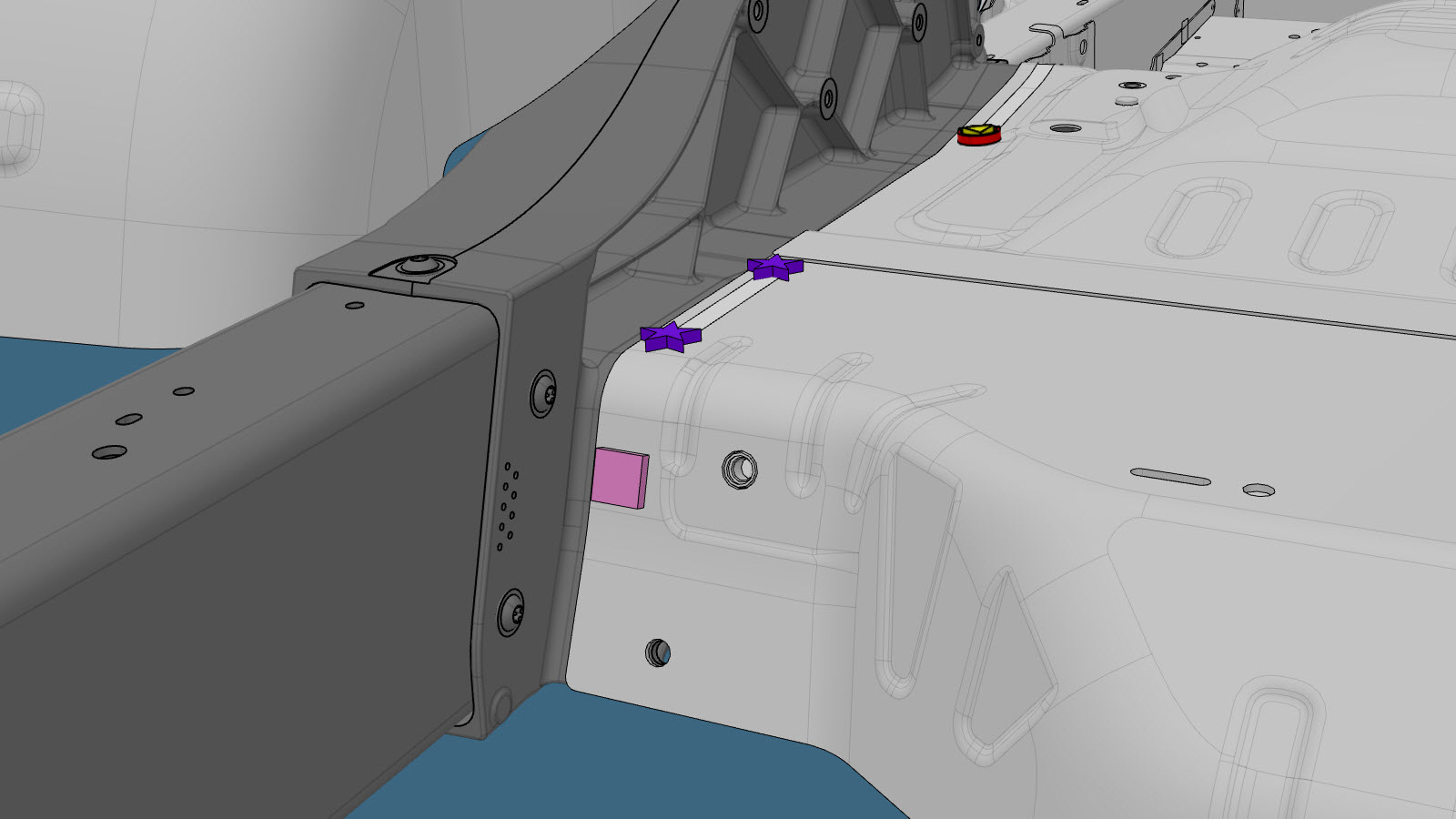

Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

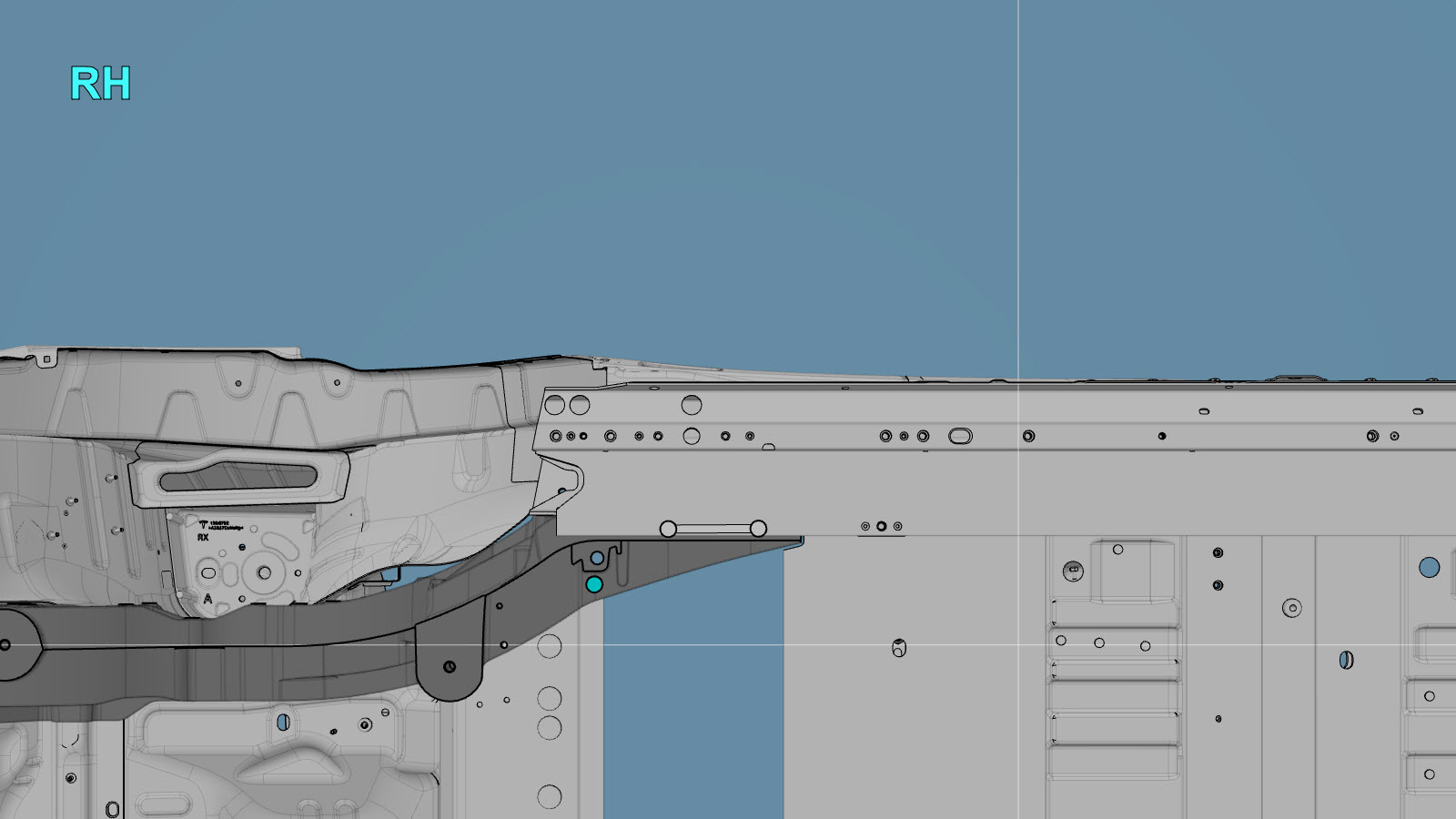

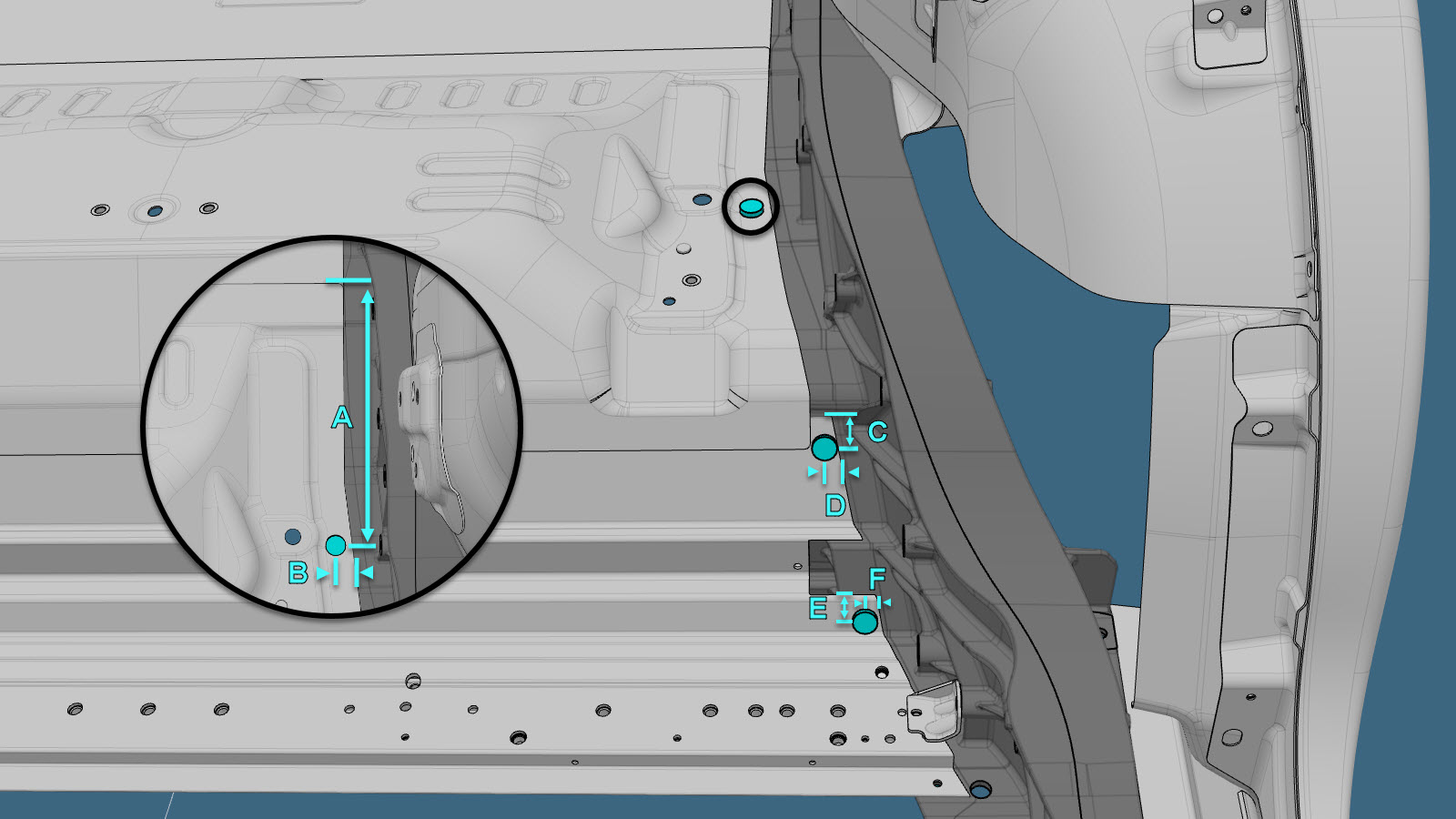

oder Hochfeste strukturelle Niete, 6,5 mm
- A = 260 mm
- B = 15 mm
- C = 24 mm
- D = 9 mm
- E = 21 mm
- F = 11 mm
oder Strukturelle Senkniete, 6,5 mm

oder Schrauben
Anmerkung
Montieren Sie die Schraube M6-1x19, Teilenummer 1454541-00-A, an der mit dem roten Kreis markierten Stelle.

Anmerkung
Montieren Sie die Schraube M8-1,25x22, Tesla-Teilenummer 1552447-00-A, an der mit dem grünen Kreis markierten Stelle.

oder Schraube, Torx-Kopf
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- M8x27 Sechskantkopfschrauben, Teilenummer 1621820-00-A: 20 Nm.
- M6x19 Sechskantkopfschrauben, Teilenummer 1454541-00-A: 11 Nm.
- M8x50 Sechskantkopfschrauben, Teilenummer 1046838-00-A: 24 Nm.
- M8x20 Sechskantkopfschrauben, Teilenummer 1007580-00-A: 25 Nm.
- M8x22 Sechskantkopfschrauben, Teilenummer 1552447-00-A: 25 Nm.
- Torx-Schrauben (alle): 24 Nm.
Montieren Sie Obere Verstärkung hinterer Knoten (vorne).
Montieren Sie Obere Verstärkung hinterer Knoten (hinten).
Montieren Sie Untere Verstärkung Torque-Box hinten.
Bauen Sie das Wasserfallblech des hinteren Kofferraums ein.
Montieren Sie das Wasserfallblech des hinteren Kofferraums mit dem geeigneten Verfahren:
- Wasserfallblech Kofferraum (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)
- Wasserfallblech Kofferraum (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)
Montieren Sie den Boden des hinteren Kofferraums.
Montieren Sie den Boden des hinteren Kofferraums mit dem geeigneten Verfahren:
- Kofferraumboden hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)
- Kofferraumboden hinten (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)
Montieren Sie Bodenplattenverlängerung Kofferraum hinten.
Montieren Sie Außenverstärkung hinterer Knoten.
Montieren Sie Verstärkung Federbeindom hinten.
Montieren Sie das hintere Blech.
Montieren Sie das hintere Blech mit dem geeigneten Verfahren:
- Platte hinten (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)
- Platte hinten (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)
Montieren Sie Sitzbodenplatte 2. Reihe.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
