Torque-Box-Querträger hinten (unten)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BGR – QUERTRÄGER HI TORQUE-BOX UNT (Torque-Box-Querträger hinten unten)
7	Hochfester struktureller Niet, 6,5 mm
2	Schraube , M8x20	Tesla-Teilenummer 1048470-00-A.
2	Mutter , M8-1.25,HF,Stahl[10],ZnAl,SCHWARZ	Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Motorabdeckung hinten.
Entfernen Sie Sitzbodenplatte 2. Reihe.
Entfernen Sie Untere Verstärkung Torque-Box hinten RH und LH.
Entfernen Sie das ursprüngliche Bauteil.

oder RIVTAC

oder Strukturelle Niete vom Werk

Werkseitige BOM
Verwenden Sie Strukturklebstoff, um die Muttern an der Innenseite des Knotens hinten zu befestigen.

Anmerkung
Schleifen Sie gegebenenfalls die Kanten der Muttern ab, damit sie bündig mit der Einbaustelle sind.

Mutter
Bereiten Sie den Einbau vor.

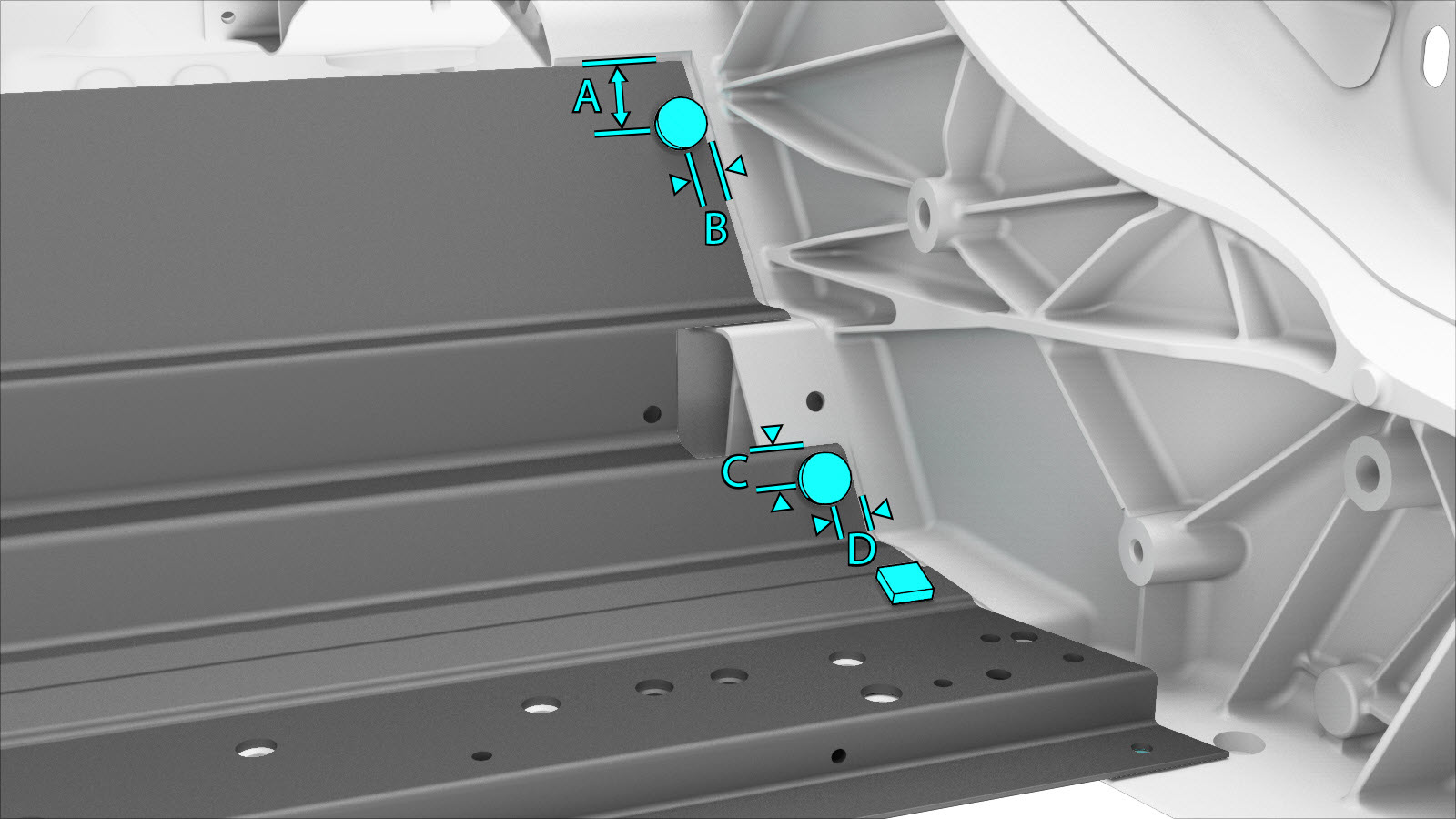

oder Hochfeste strukturelle Niete, 6,5 mm
- A = 24 mm.
- B = 9 mm.
- C = 12 mm.
- D = 11 mm.
oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 24 Nm fest.
Montieren Sie Untere Verstärkung Torque-Box hinten RH und LH.
Montieren Sie Sitzbodenplatte 2. Reihe.
Montieren Sie Motorabdeckung hinten.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
