A-Säule außen

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Wie Sie dieses Dokument nutzen

Dieses Dokument umfasst zwei Hauptteile:

Beschreibung der Abschnitte der äußeren A-Säule Es liefert Informationen darüber, wo und wie der Abschnitt der A-Säule außen nach Bedarf geteilt wird, um beschädigte Bereiche der A-Säule außen zu ersetzen oder um Zugang zu darunterliegenden Teilen der Fahrzeugstruktur zu erhalten. Verwenden Sie die Beschreibungen zum Teilen, um zu bestimmen, wo Sie die A-Säule außen nach Bedarf erfolgreich teilen können, um die entsprechende Reparatur durchzuführen.
Anmerkung
Abschnitte der A-Säule außen können einzeln oder in beliebiger Kombination von Abschnitten ersetzt werden, solange die referenzierten Schnittpunkte in diesem Dokument verwendet werden.
Anmerkung
Messungen anhand von Bohrlöchern werden von der Mitte der genannten Löcher aus durchgeführt, sofern in der Beschreibung zu Abschnitten nicht anders angegeben.
Die Abschnitte zum Ausbauen und Ersetzen in diesem Dokument enthalten die notwendigen Informationen für den Austausch der gesamten A-Säule außen. Wenn Sie einen Abschnitt der A-Säule außen (nicht die gesamte A-Säule außen) ersetzen, verwenden Sie die jeweiligen Passagen jedes Schritts, um zu bestimmen, welche Teile und Befestigungsmittel sowie welche Arbeitsschritte erforderlich sind, um die Reparatur auszuführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
Wenn Sie die gesamte A-Säule außen ersetzen: 1 Wenn Sie einen Abschnitt der A-Säule außen austauschen: 2	BGR – A-SÄULE AUSS (A-Säule außen)
2	Senkniet, 4,8 mm, kurz
5	Niet, 4,8 mm
4	Flow-Form-Niet S28
13	Flow-Form-Niet S38

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Beschreibung der Abschnitte der äußeren A-Säule


Teilen der A-Säule außen

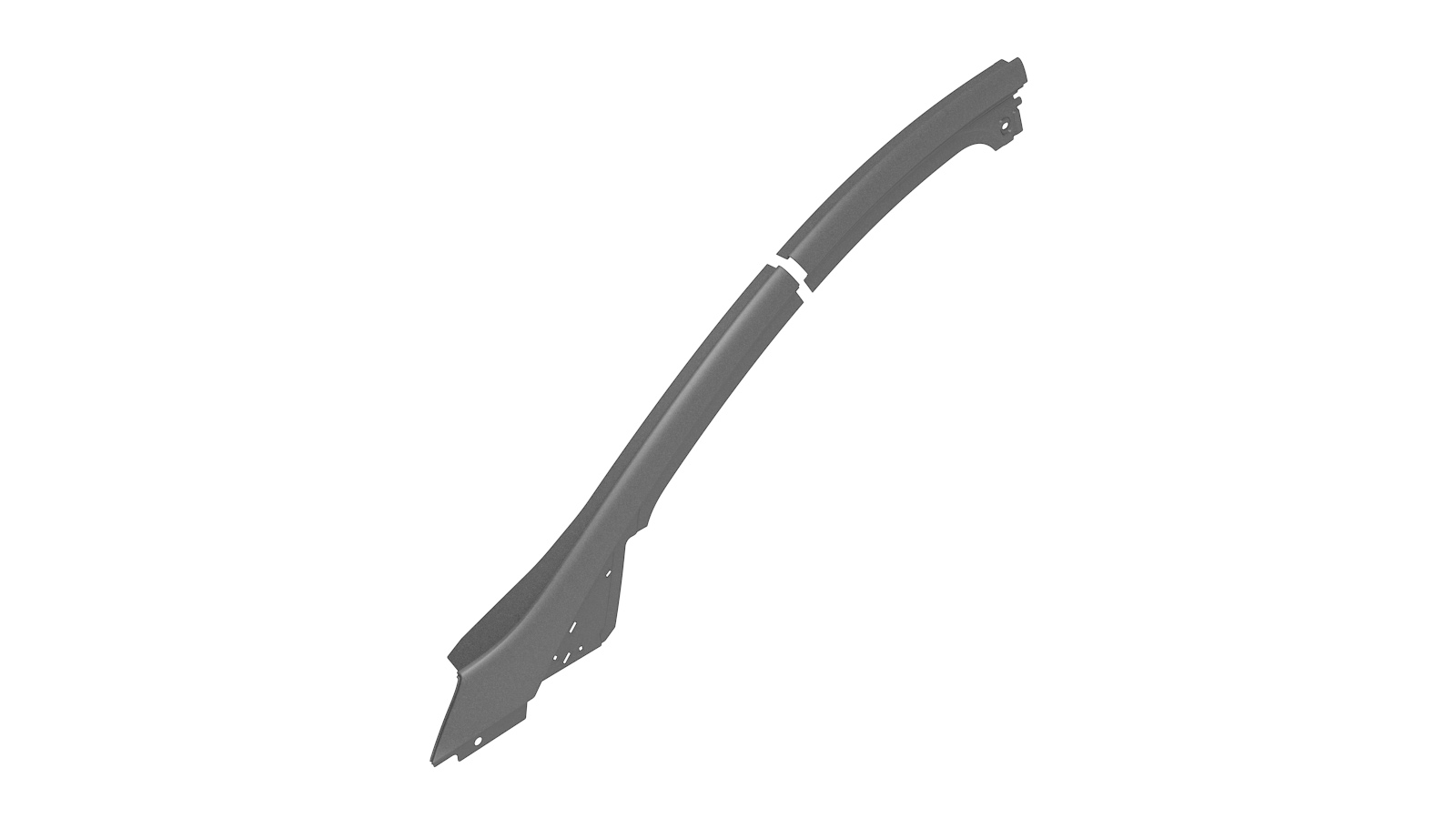

Die A-Säule außen (siehe unten) kann in einer einzigen Reparatur ersetzt werden.	Statt die gesamte A-Säule außen auszutauschen, können alternativ die oberen und unteren Bereiche der A-Säule außen mit Abschnitten des Reparaturteils komplette A-Säule außen anhand der in diesem Dokument enthaltenen Schnittlinien ausgetauscht werden.


Beschreibung der Abschnitte der äußeren A-Säule
Schnittlinie des Abschnitts Schnittlinie Bezugslinie/-punkt A = 95 mm. B = 94 mm. Anmerkung Der Schnitt kann bis zu 245 mm von der angegebenen Stelle der Schnittlinie entfernt gemacht werden MSG-Schweißen

Reparaturverfahren

Wenn Sie einen Abschnitt der A-Säule außen austauschen: Markieren Sie die A-Säule außen an der Stelle der Schnittlinie, die in Beschreibung der Abschnitte der äußeren A-Säule beschrieben ist.
Wenn Sie einen Abschnitt der A-Säule außen austauschen: Schneiden Sie das Reparaturteil A-Säule außen an der in Beschreibung der Abschnitte der äußeren A-Säule beschriebenen Stelle der Schnittlinie.
Entfernen Sie das ursprüngliche Bauteil.

Anmerkung
Wenn Sie einen Abschnitt der A-Säule außen austauschen: Entfernen Sie nur den A-Säulenabschnitt und die Befestigungselemente im zu ersetzenden Abschnitt.

oder Werkseitige Punktschweißungen

oder Werkseitige SPRs
Wenn Sie einen Abschnitt der A-Säule außen austauschen: Stellen Sie ein Trägerblech her, und montieren Sie es.

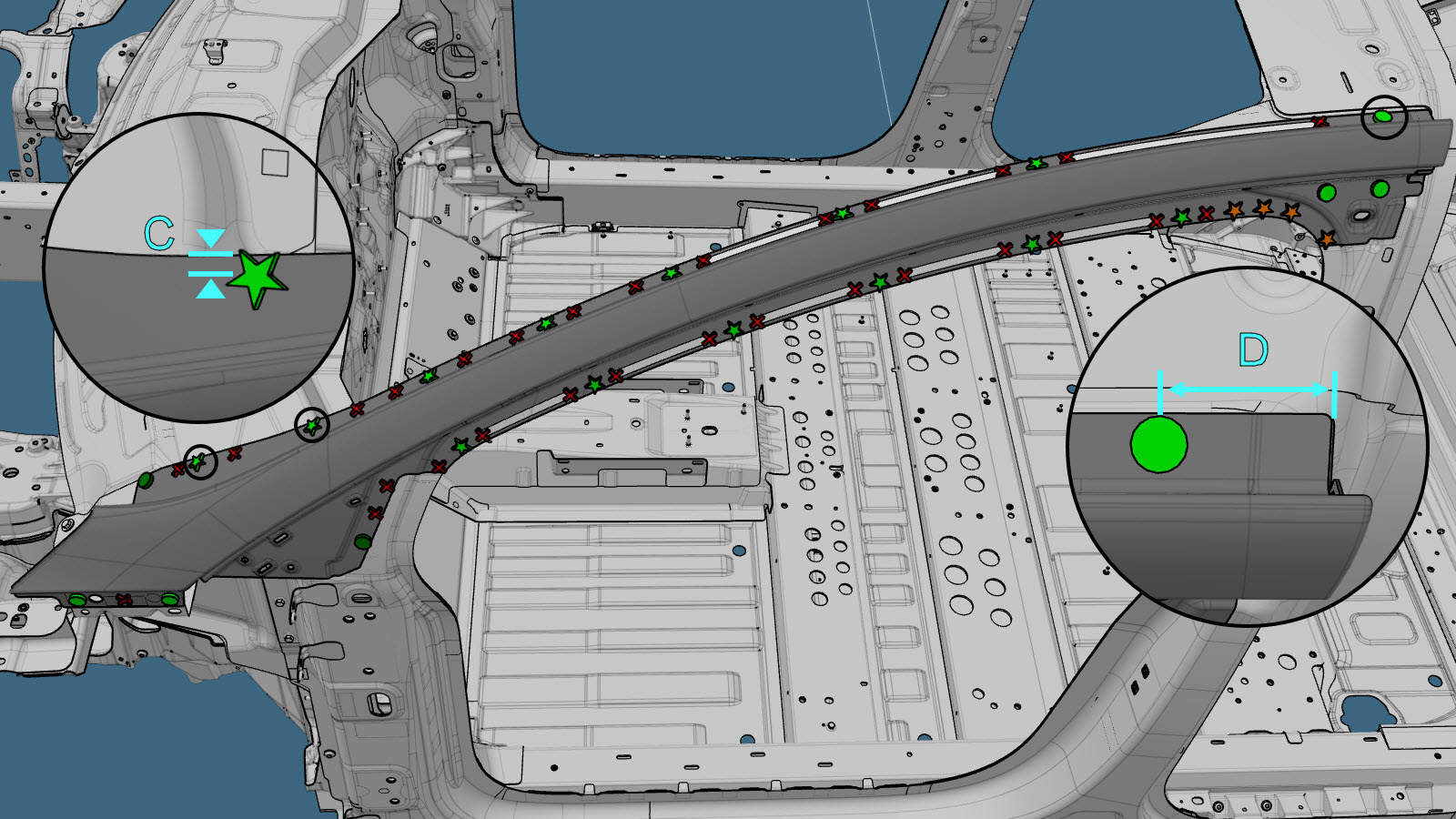

Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
oder Flow-Form-Niete, S38
- C = 9 mm.
oder Senkniete, 4,8 mm kurz
oder Niete, 4,8 mm
- D = 60 mm.
oder Flow-Form-Niete, S28
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Wenn Sie einen Abschnitt der A-Säule außen austauschen: Führen Sie eine MSG-Schweißung durch.

Anmerkung
Schweißen Sie die Stoßfuge zwischen den A-Säulenabschnitten.

Warnung
Schweißen Sie das Blech nicht an Stellen, an denen es in direkten Kontakt mit den hochfesten Stahlblechen darunter kommt. Die Schweißwärme kann zu einer Schwächung der hochfesten Stahlstruktur darunter führen.

MSG-Schweißen

Warnung
Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.

Warnung
Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.

ACHTUNG
Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.

Anmerkung
Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
