Wasserfall-Querträger Kofferraum (oben)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BGR, KOFFERRAUM WASSERFALL QUERTRÄGER OBEN (Wasserfall-Querträger – oben)
6	Hochfester struktureller Niet, 6,5 mm
3	Struktureller Bolzenniet 6,5 mm
3	Niet, 4,8 mm
2	Schraube , M8x20	Tesla-Teilenummer 1007580-00-A.
2	Mutter , M8-1.25,HF,Stahl[10],ZnAI,SCHWARZ	Tesla-Teilenummer 1006628-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Motorabdeckung hinten.
Entfernen Sie Wasserfallblech Kofferraum (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).

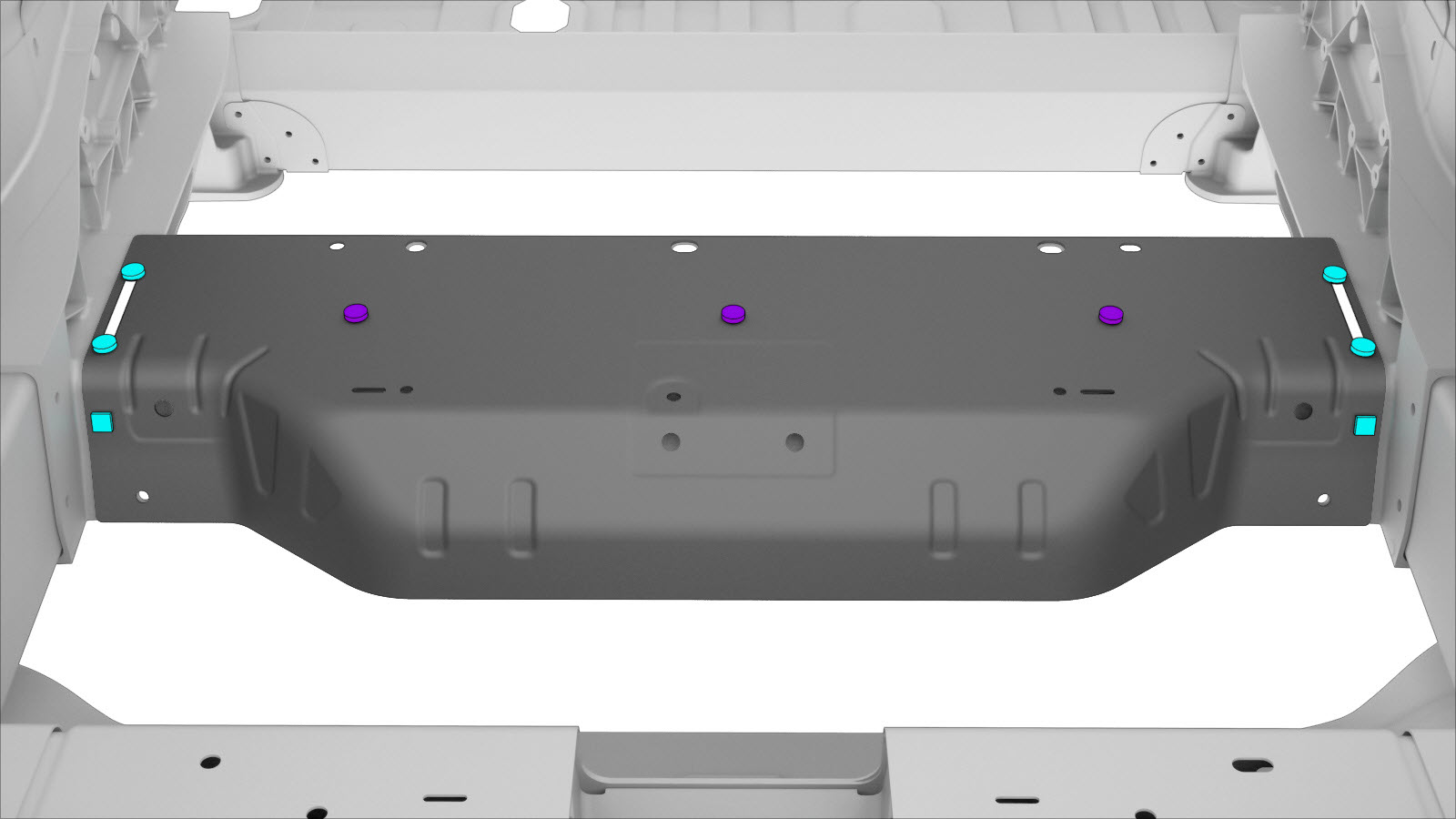

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder RIVTAC

Werkseitige BOM
Kleben Sie die Mutter mit Strukturklebstoff auf die Rückseite der Knotenfuge.
Mutter
Bereiten Sie den Einbau vor.

oder Hochfeste strukturelle Niete, 6,5 mm

oder Strukturelle Bolzenniete, 6,5 mm

oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 25 Nm fest.
Montieren Sie Wasserfallblech Kofferraum (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
Montieren Sie Motorabdeckung hinten.
Montieren Sie die Befestigungsmittel wie angegeben.

oder Niete, 4,8 mm
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
