Bodenplattenverlängerung Kofferraum hinten

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	VERLÄNG – KOF.BODENBLECH HI (Bodenplattenverlängerung Kofferraum hinten)
LH Bauteil: 8 RH Bauteil: 6	Struktureller Bolzenniet 6,5 mm
LH Bauteil: 4 RH Bauteil: 3	Niet, 4,8 mm
3	Schraube , M8-1.25x27	Tesla-Teilenummer 1621820-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder Durch werkseitige Punktschweißungen bohren
Anmerkung
Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

oder Schrauben

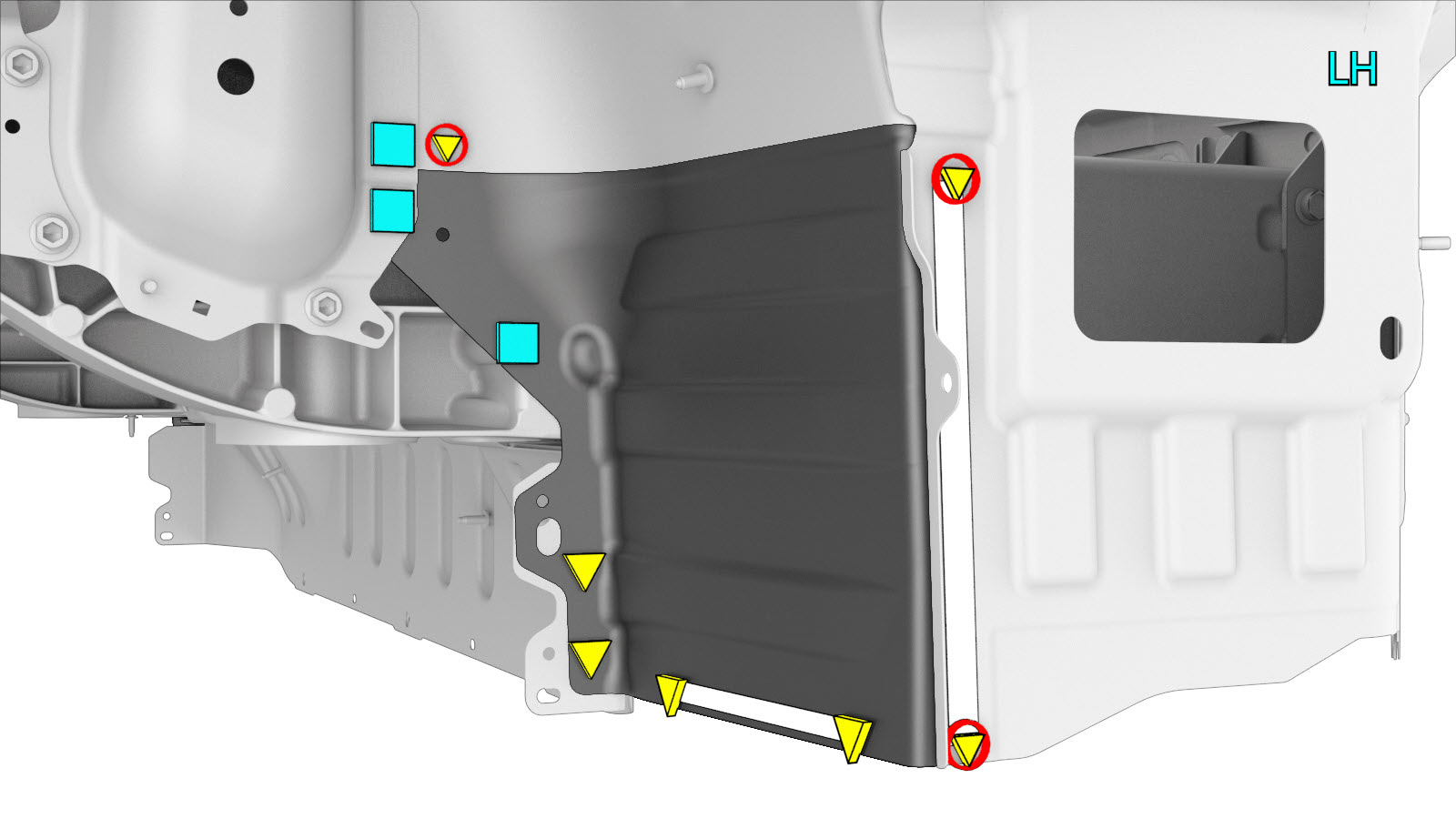

Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
oder Strukturelle Bolzenniete, 6,5 mm
- A = 60 mm.
- B = 11 mm.
oder Niete, 4,8 mm

oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 24 Nm fest.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
