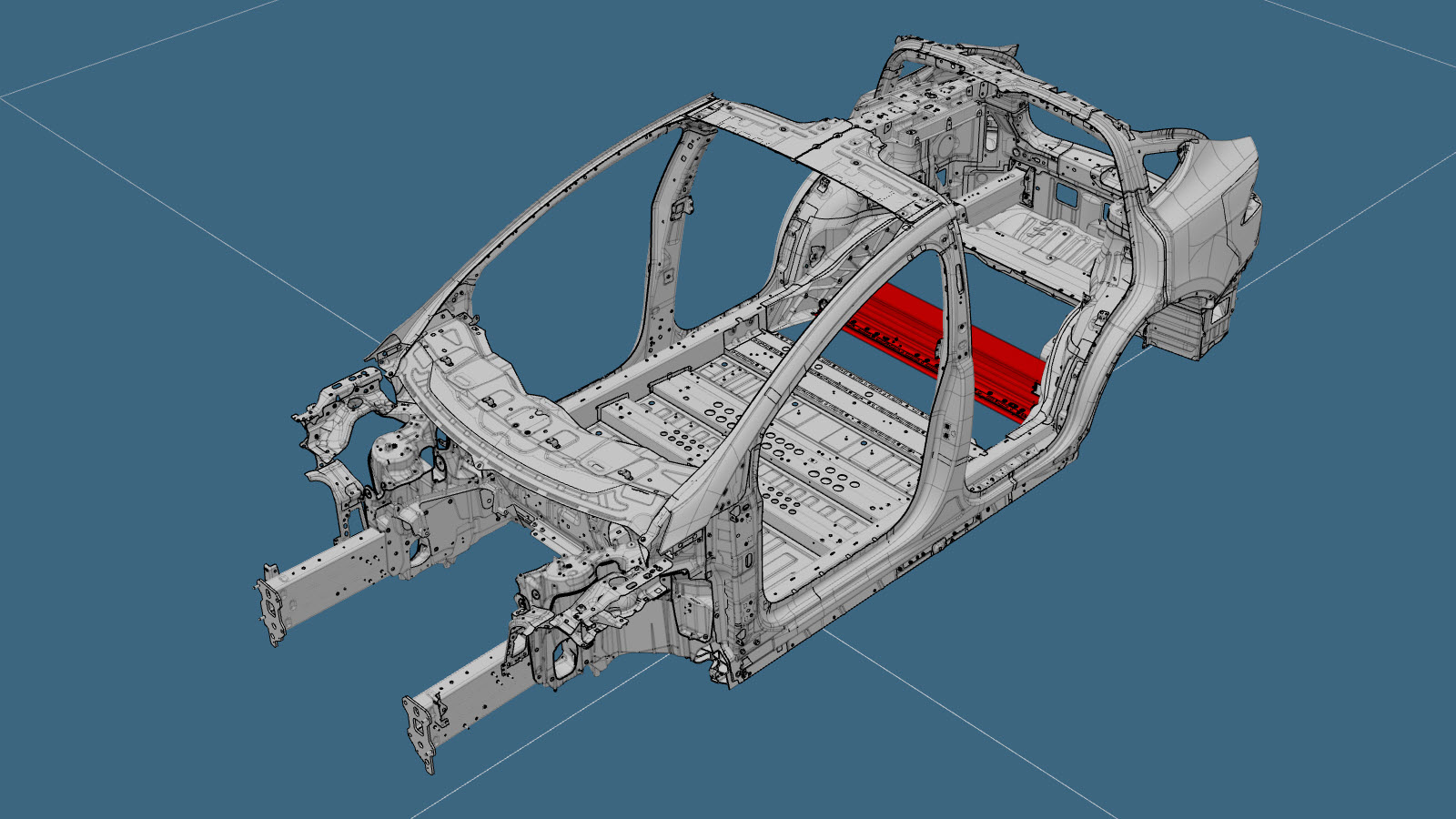

Torque-Box-Querträger hinten unten (Fahrzeuge, die vom 7. März 2022 bis zum 7. April 2022 hergestellt wurden)

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BGR – QUERTRÄGER HI TORQUE-BOX UNT (Torque-Box-Querträger hinten unten)
8 Hochfester struktureller Niet, 6,5 mm
Nur links: 1 Schraube , M8x27 Tesla-Teilenummer 1621820-00-A.
Nur links: 1 Schraube , M10-1.5x23 Tesla-Teilenummer 1111154-00-B.
Nur rechts: 1 Schraube HF, M8-1.25x22,[109],G0110,MAT Tesla-Teilenummer 1552447-00-A.
2 Schraube , M6-1x19 Tesla-Teilenummer 1454541-00-A.
2 Schraube , M8x20 Tesla-Teilenummer 1007580-00-A.
2 Mutter , M8-1.25,HF,Stahl[10],ZnAl,SCHWARZ Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Motorabdeckung hinten.
  2. Entfernen Sie Sitzbodenplatte 2. Reihe.
  3. Entfernen Sie Untere Verstärkung Torque-Box hinten RH und LH.
  4. Entfernen Sie das ursprüngliche Bauteil.

    oder RIVTAC

    oder Schrauben

    oder Strukturelle Niete vom Werk

    Werkseitige BOM

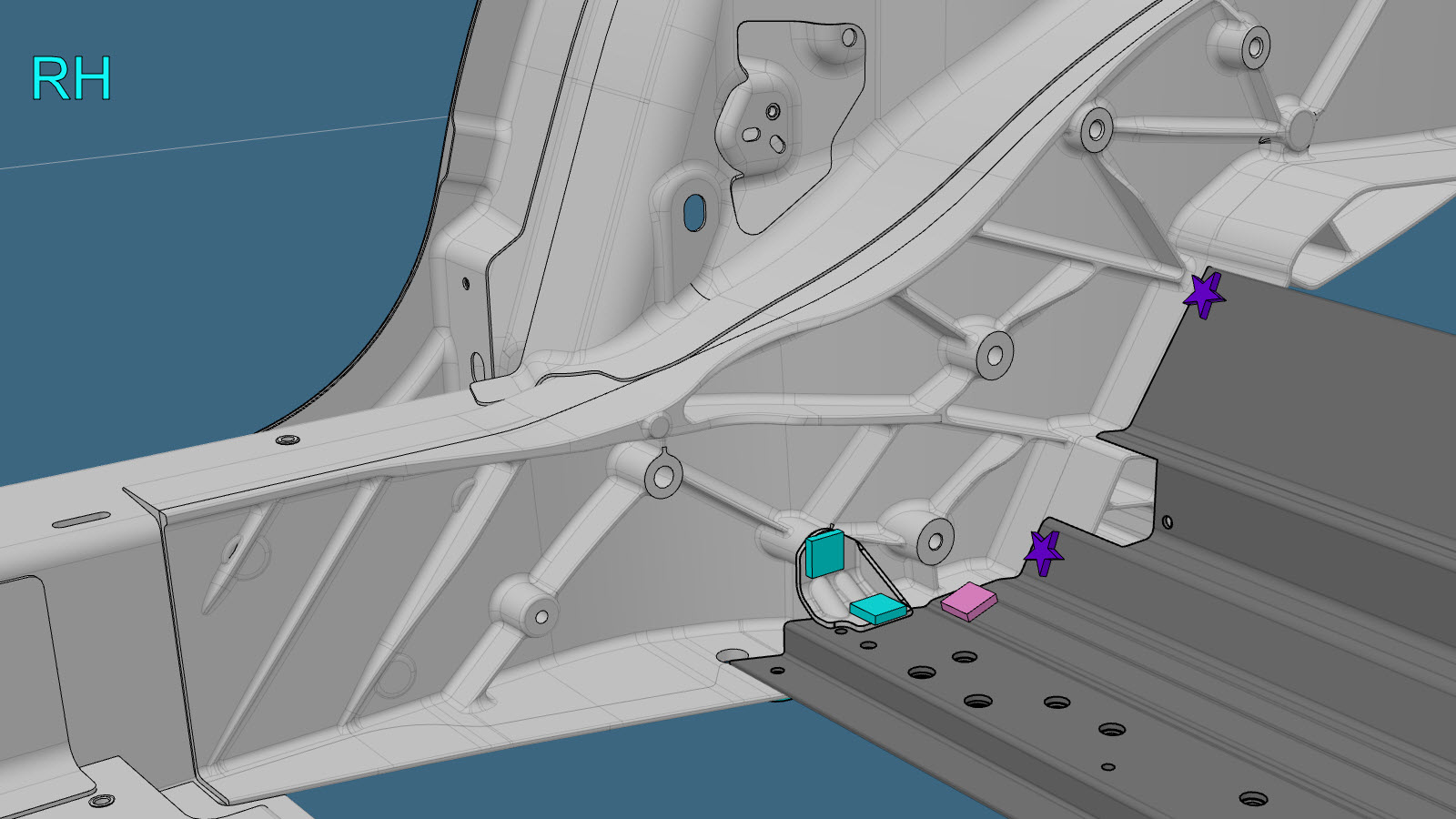

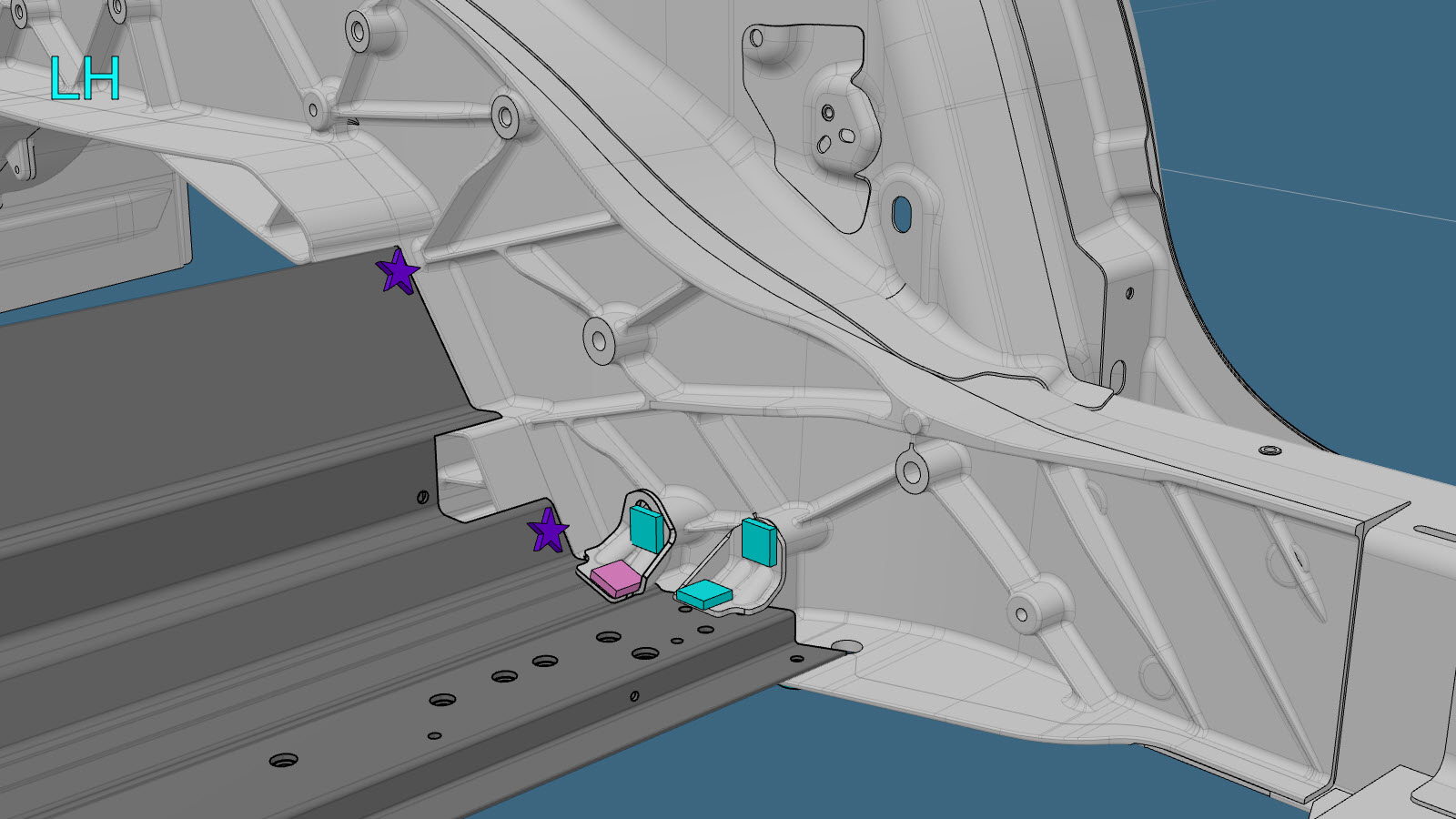

  5. Verwenden Sie Strukturklebstoff, um die Muttern an der Innenseite des Knotens hinten zu befestigen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Schleifen Sie gegebenenfalls die Kanten der Muttern ab, damit sie bündig mit der Einbaustelle sind.

    Mutter

  6. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

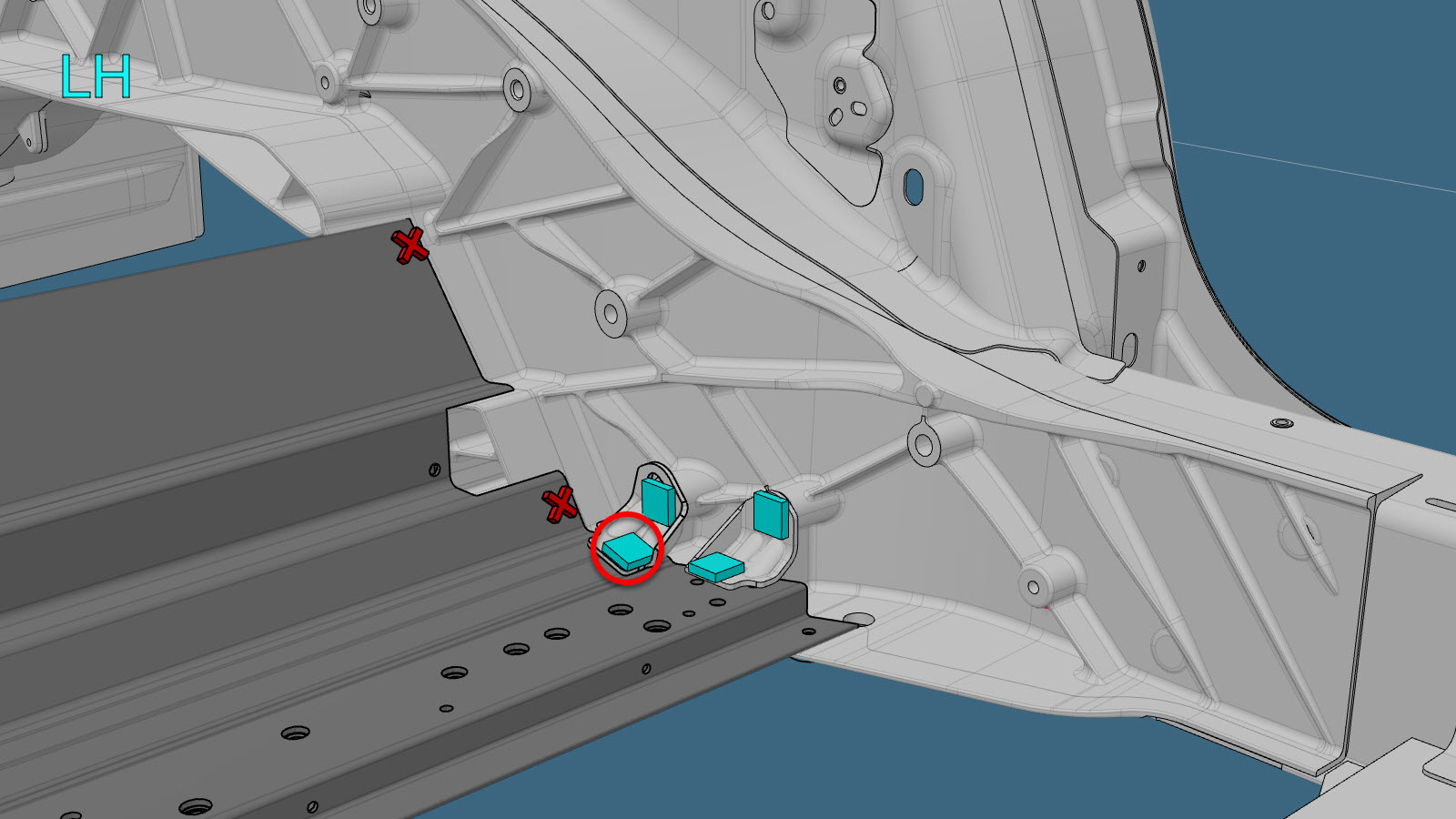

    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

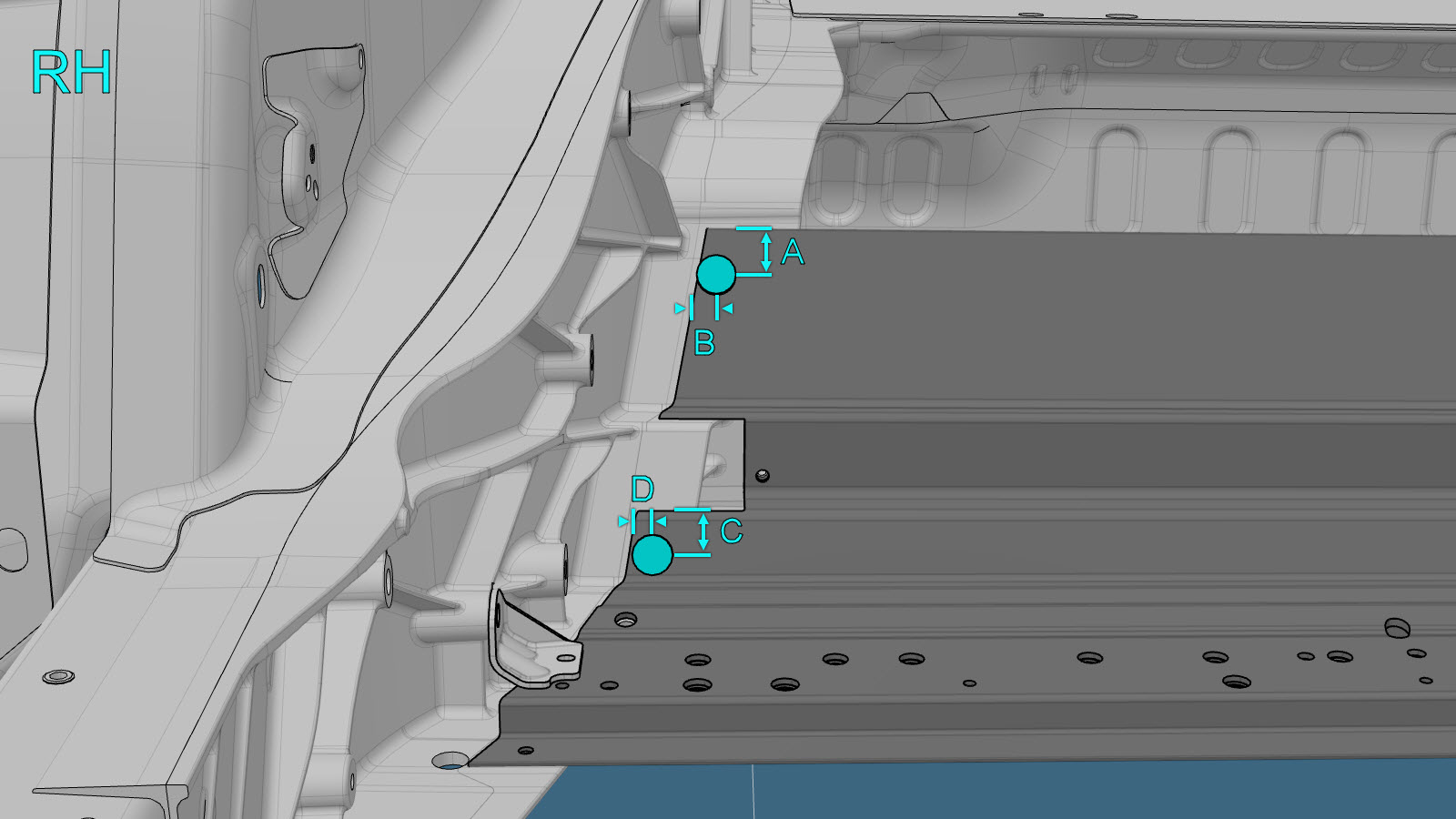

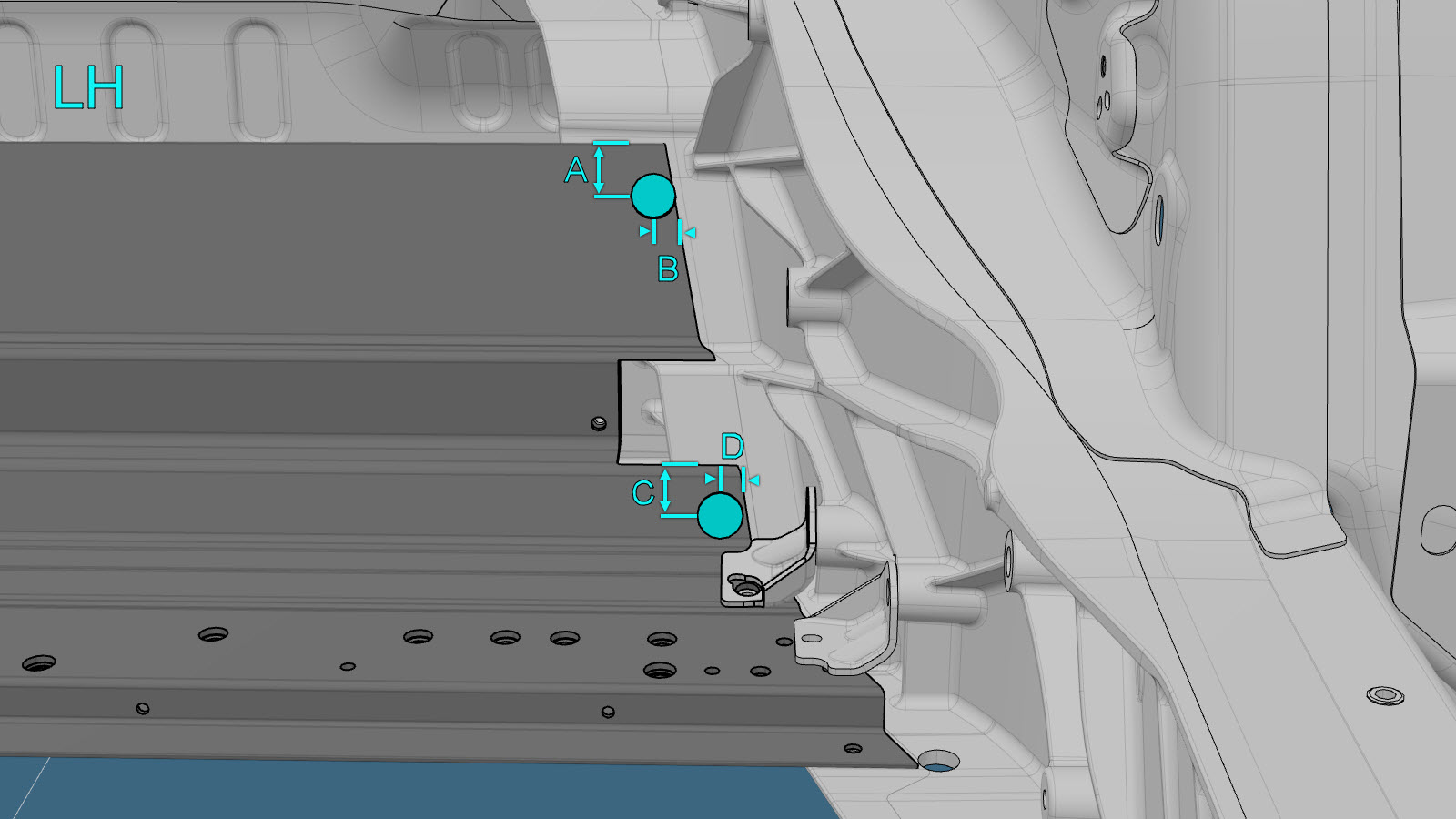

    oder Hochfeste strukturelle Niete, 6,5 mm
    • A = 24 mm
    • B = 9 mm
    • C = 21 mm
    • D = 11 mm

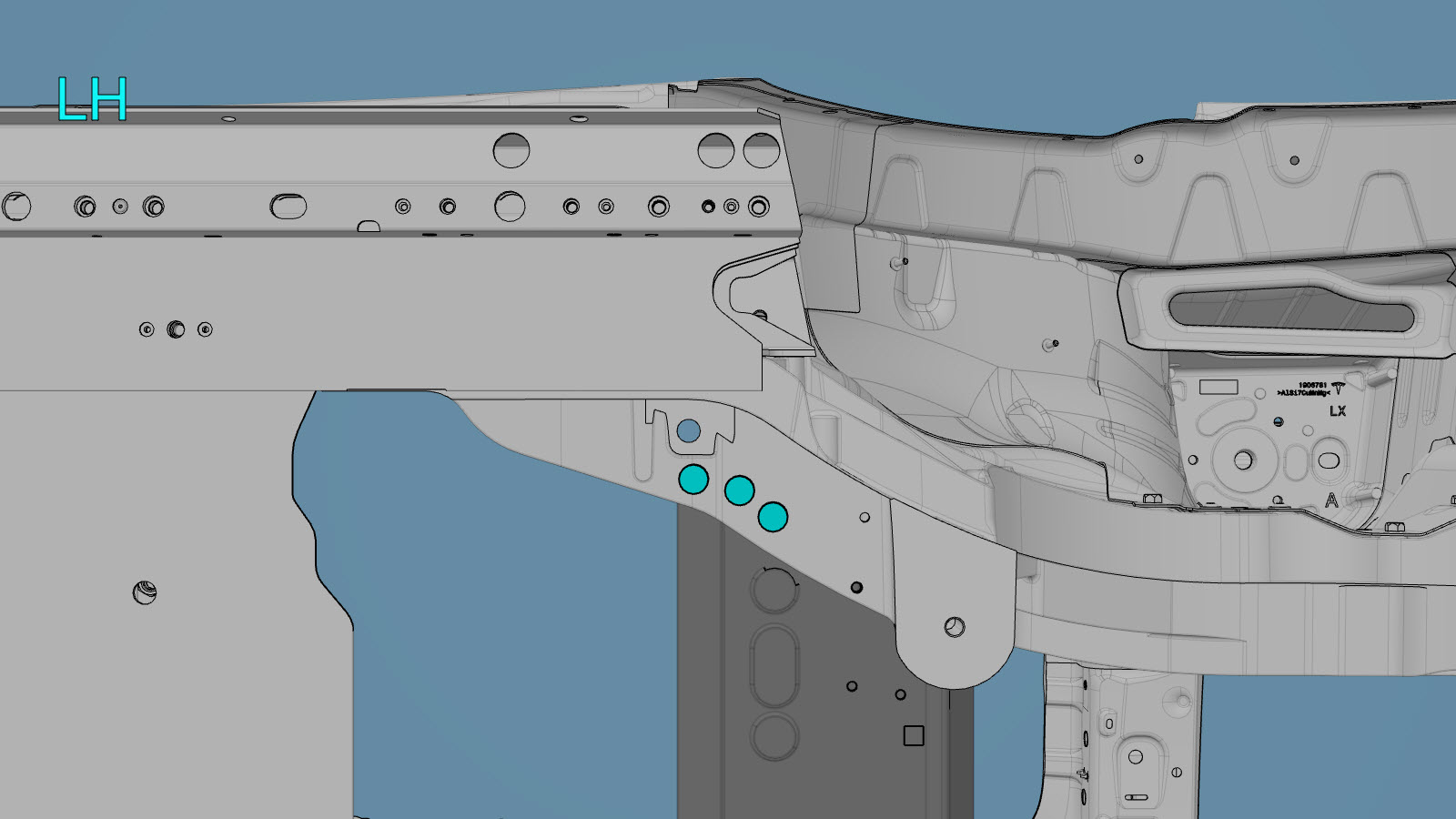

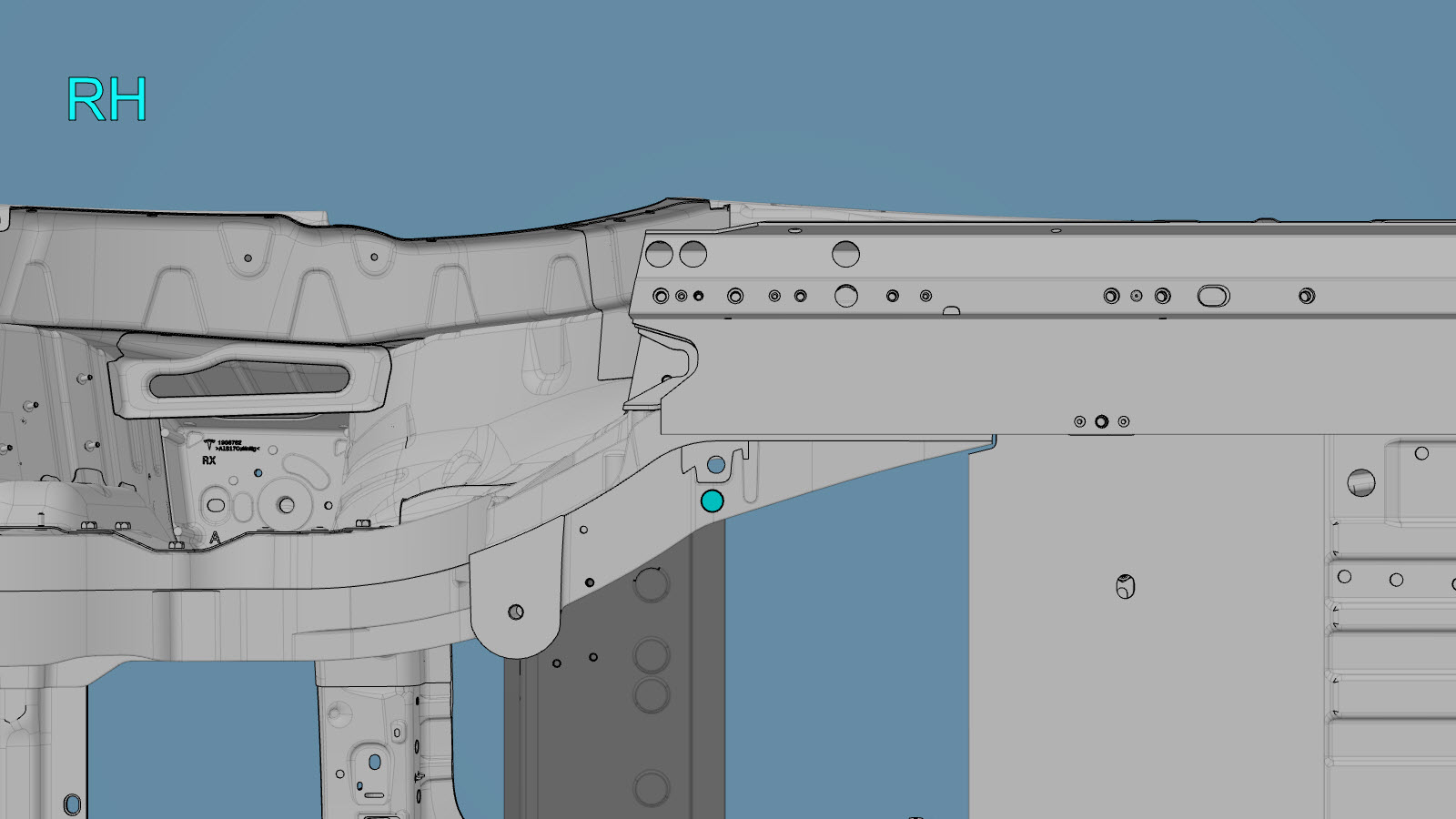

    oder Schrauben
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Montieren Sie die Schraube M8x27, Teilenummer 1621820-00-A, an der mit dem roten Kreis markierten Stelle.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

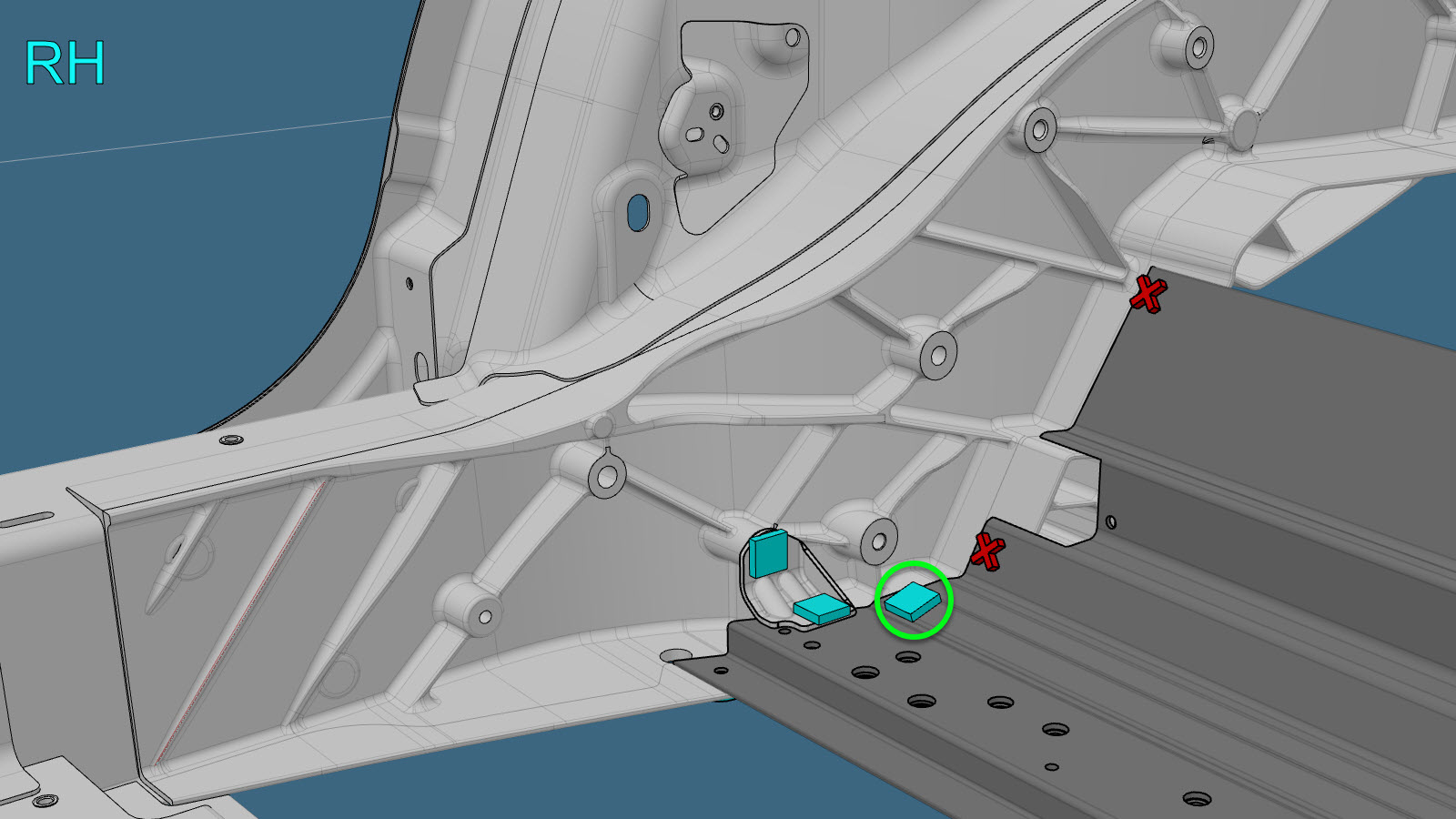

    Montieren Sie die Schraube M8-1,25x22, Tesla-Teilenummer 1552447-00-A, an der mit dem grünen Kreis markierten Stelle.
  7. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  8. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

    Ziehen Sie die Schrauben wie folgt fest:

    • M8x27 Sechskantkopfschrauben, Teilenummer 1621820-00-A: 20 Nm.
    • M10x23 Sechskantkopfschrauben, Teilenummer 1111154-00-B: 30 Nm.
    • M6x19 Sechskantkopfschrauben, Teilenummer 1454541-00-A: 11 Nm.
    • M8x20 Sechskantkopfschrauben, Teilenummer 1007580-00-A: 25 Nm.
    • M8x22 Sechskantkopfschrauben, Teilenummer 1552447-00-A: 25 Nm.
  9. Montieren Sie Untere Verstärkung Torque-Box hinten RH und LH.
  10. Montieren Sie Sitzbodenplatte 2. Reihe.
  11. Montieren Sie Motorabdeckung hinten.
  12. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
