Fußbrett-Baugruppe

Korrekturcode: 10101022702 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BGR – Querträger Fußbrett (Fußbrett-Baugruppe)
1	Fußbrett NVH-Prallblech LH	Tesla-Teilenummer 1622950-00-A.
1	Fußbrett NVH-Prallblech RH	Tesla-Teilenummer 1622951-00-A.
11	Hochfester struktureller Niet, 6,5 mm
9	Struktureller Bolzenniet 6,5 mm
2	Senkniet, 4,8 mm. lang
8	Struktureller Senkniet, 6,5 mm
2	Struktureller Flanschniet
3	Torx-Schraube , M8x34	Tesla-Teilenummer 1022448-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Baugruppe Stoßdämpferbrücke (vorne).
Entfernen Sie Windlaufseite.
Entfernen Sie Schweller (komplett).

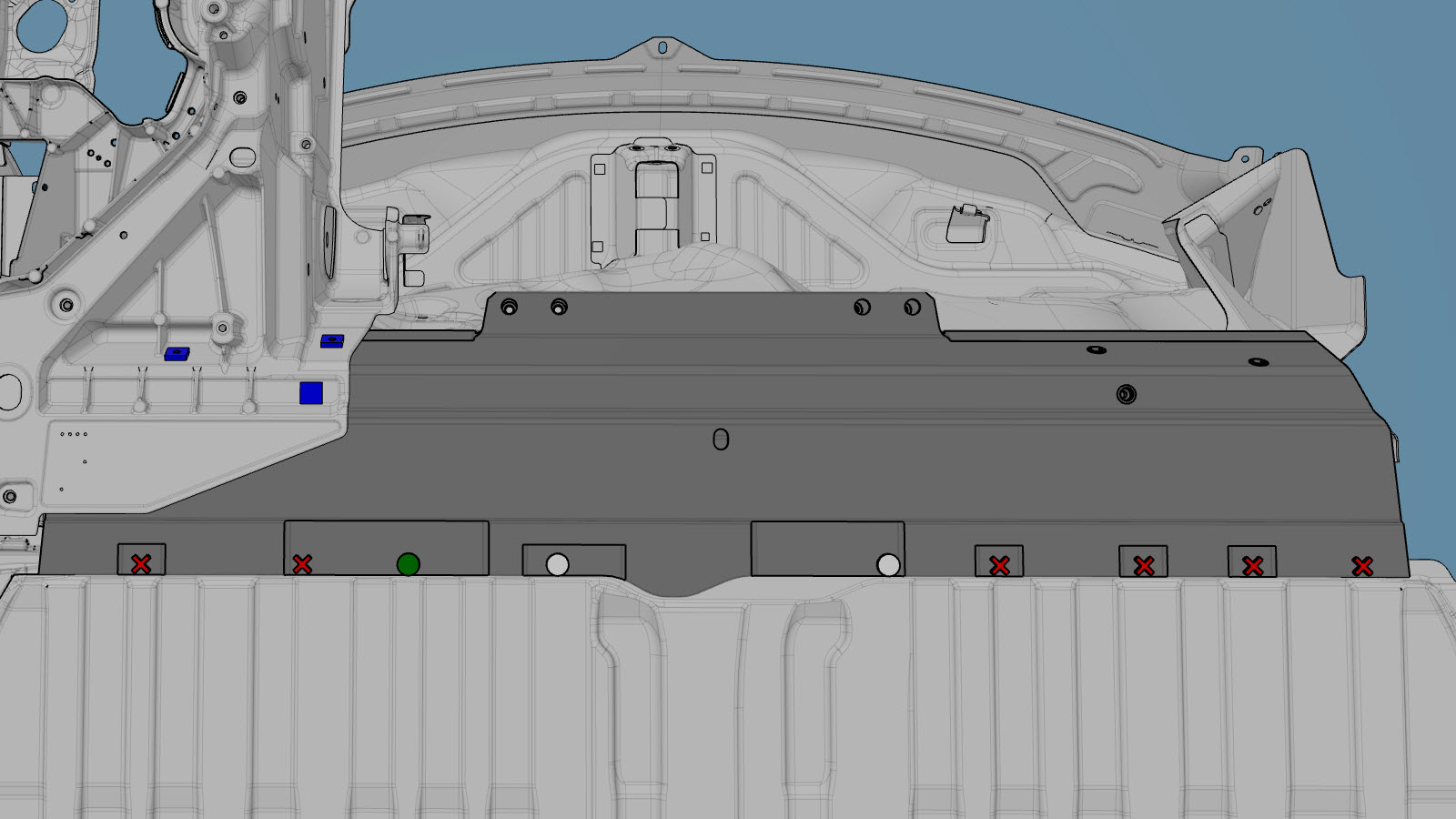

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige SPRs

oder Strukturelle Niete vom Werk

oder RIVTAC

oder Schraube, Torx-Kopf
Bereiten Sie den Einbau vor.
oder Hochfeste strukturelle Niete, 6,5 mm
- A = 12 mm
- B = 53 mm
- C = 10 mm
- D = 31 mm
- G = 15 mm
- H = 20 mm
- I = 44 mm
oder Strukturelle Bolzenniete, 6,5 mm
- E = 14 mm
- F = 252 mm
oder Senkniete, 4,8 mm lang
oder Strukturelle Senkniete, 6,5 mm
- J = 10 mm
- K = 52 mm
- L = 198 mm
- M = 409 mm
- N = 279 mm
- O = 181 mm
- P = 82 mm
oder Strukturelle Flanschniete, 6,5 mm

oder Schraube, Torx-Kopf
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie die NVH-Schallwände in der Baugruppe Fußbrett.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie alle Schrauben mit 30 Nm fest.
Montieren Sie Baugruppe Stoßdämpferbrücke (vorne).
Montieren Sie Windlaufseite.
Montieren Sie Schweller (komplett).
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
