Baugruppe Windlauf oben

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

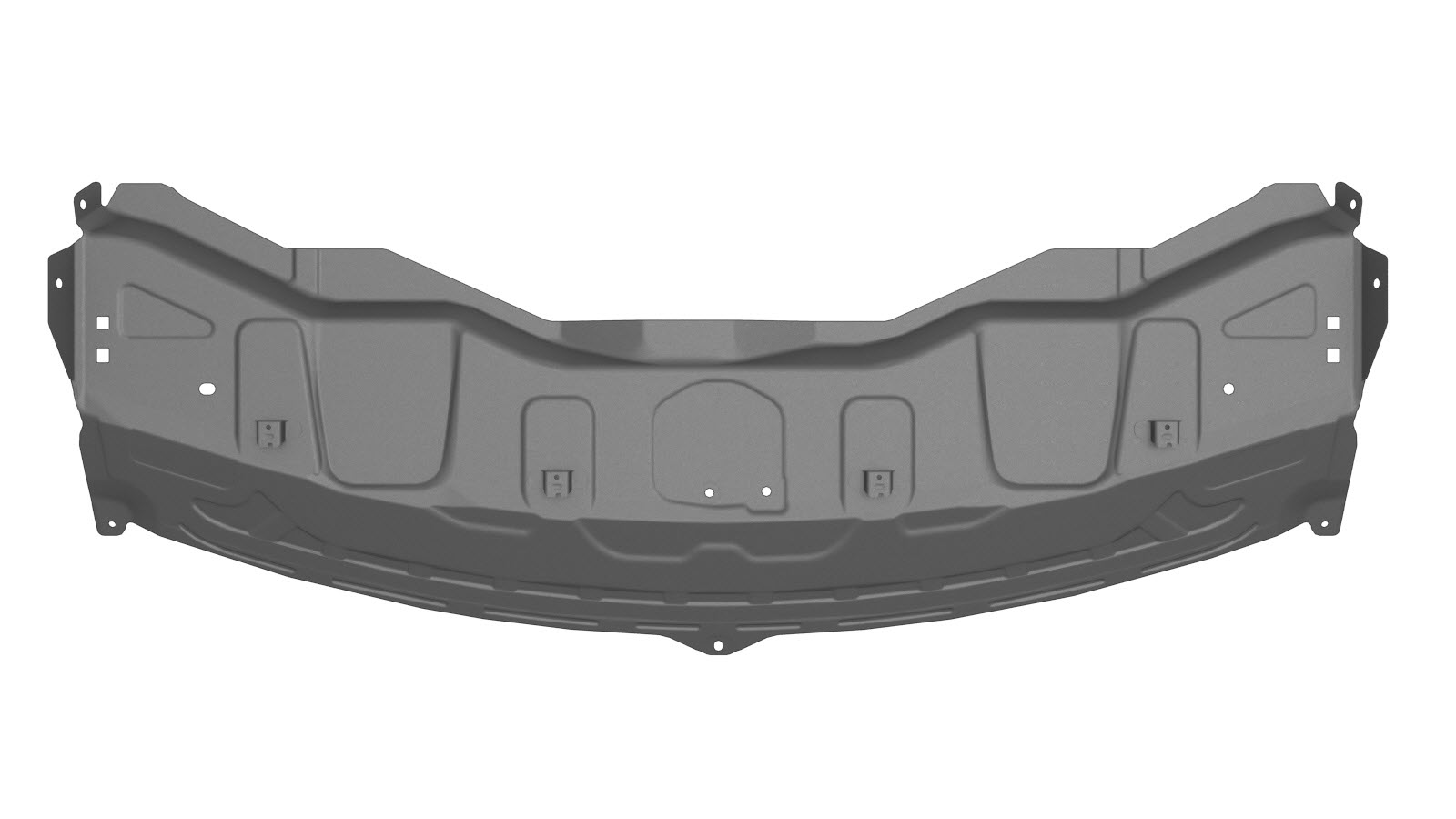

1	Bgr – Windlauf oben (Baugruppe Windlauf oben)
6	Hochfester struktureller Niet, 6,5 mm
9	Struktureller Bolzenniet 6,5 mm
2	Senkniet, 4,8 mm. lang
32	Flow-Form-Niet S18
2	Flow-Form-Niet S38
1	Flow-Form-Niet S48
4	Schraube , HF,M6X18	Tesla-Teilenummer 1006529-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder Schrauben
Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Hochfeste strukturelle Niete, 6,5 mm

oder Strukturelle Bolzenniete, 6,5 mm

oder Senkniete, 4,8 mm lang

oder Flow-Form-Niete, S18

oder Flow-Form-Niete, S38

oder Flow-Form-Niete, S48

oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 12 Nm fest.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
