Wasserfallblech Kofferraum (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)

Korrekturcode: 10101805902 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BLCH, KOFFERRAUM, HI WASSERFALL, MDLS (Wasserfallblech Kofferraum)
10	Hochfester struktureller Niet, 6,5 mm
4	Struktureller Flanschniet
20	Flow-Form-Niet S08
2	Schraube , SCHRAUBE HF M8-1.25x20 [10.9]ZnAl	Tesla-Teilenummer 1007580-00-A.
2	Mutter , MUTTER,M8-1.25,HF,Stahl[10],ZnAl,SCHWARZ	Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

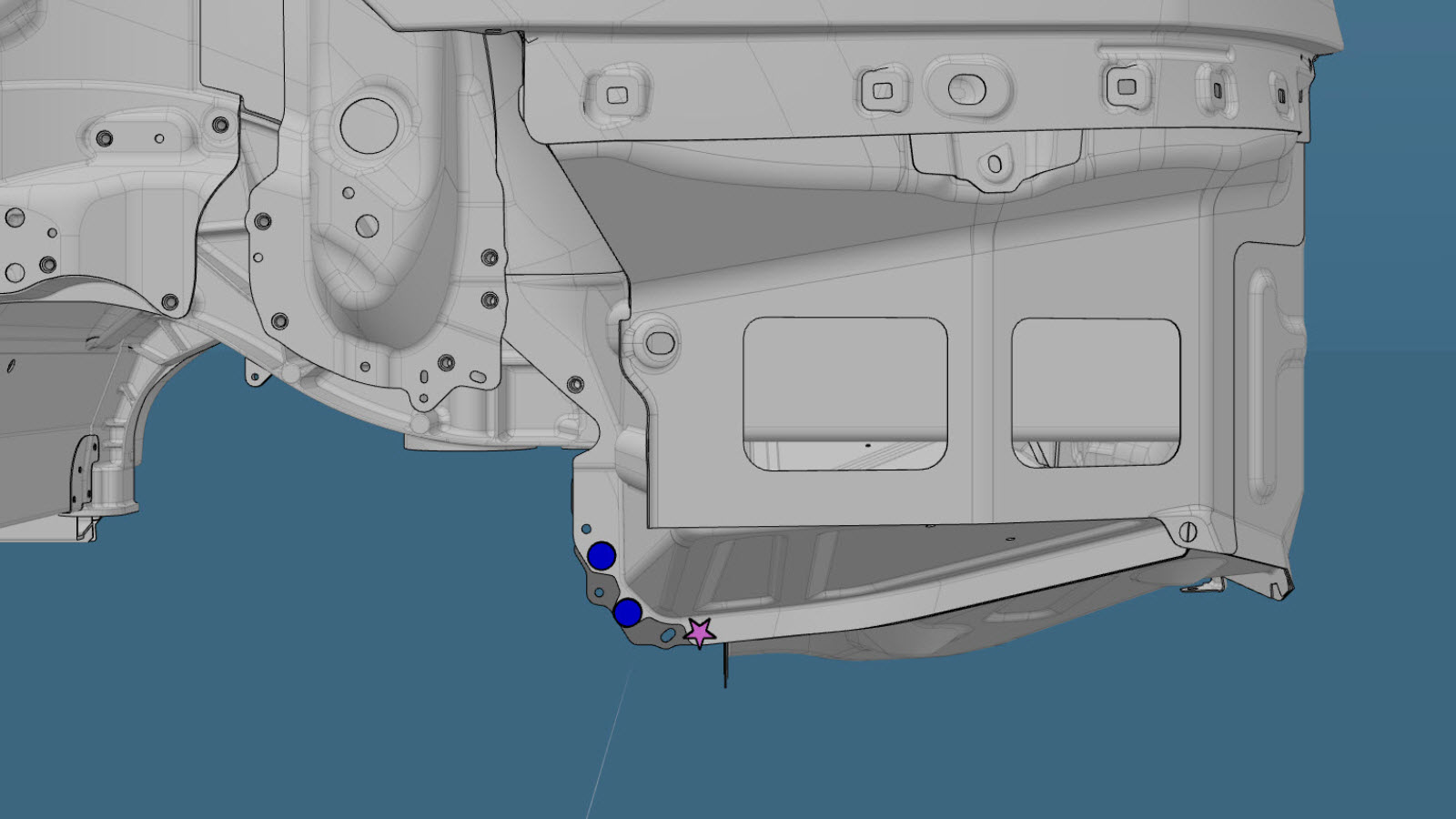

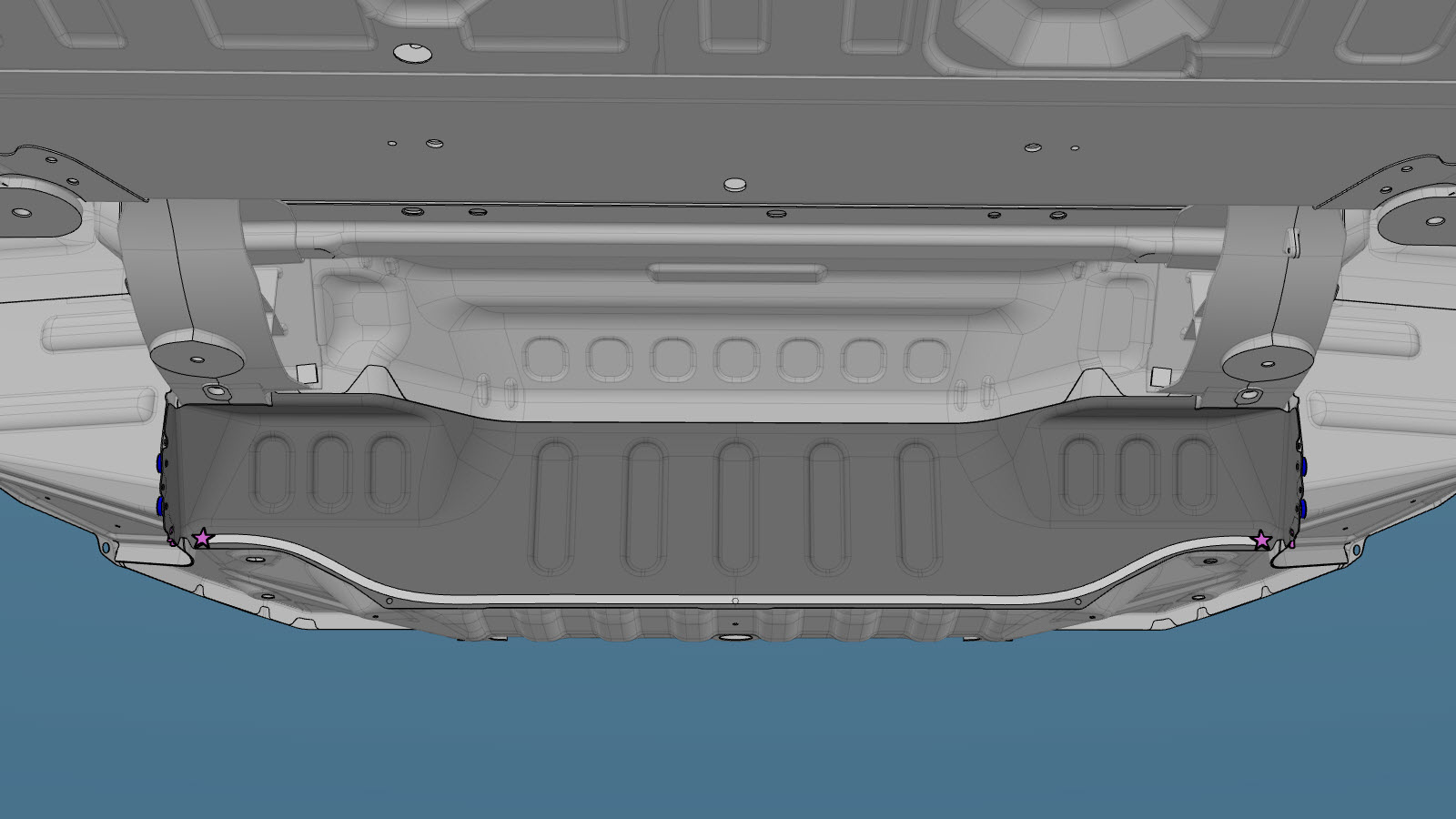

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder Strukturelle Niete vom Werk

BOM

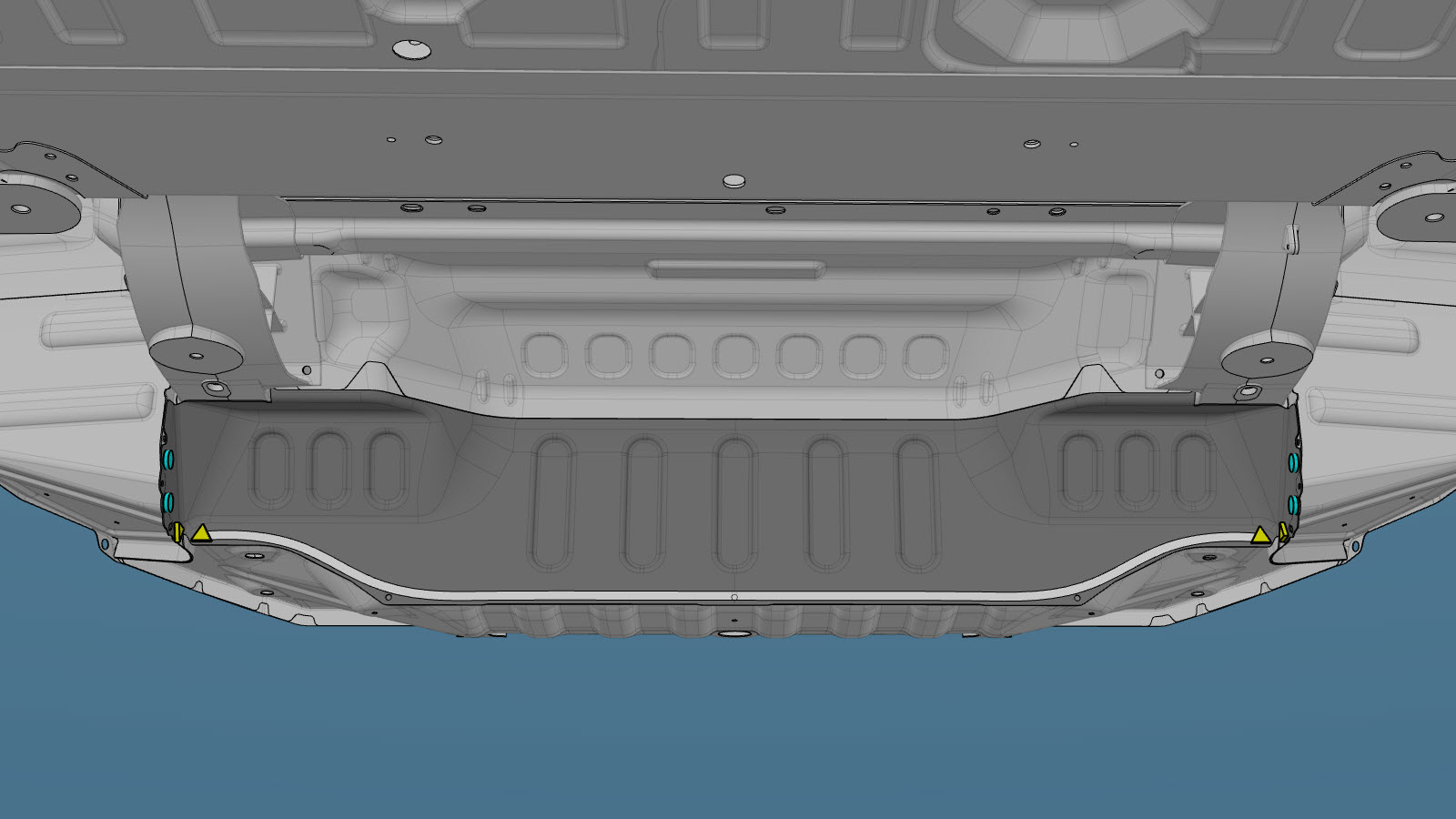

Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Hochfeste strukturelle Niete, 6,5 mm

oder Strukturelle Flanschniete, 6,5 mm

oder Flow-Form-Niete, S08

oder Schrauben

Mutter
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 25 Nm fest.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
