Windlaufblech (Fahrzeuge gebaut bis 20. November 2021)
Korrekturcode:
10101005202
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Prüfen Sie, ob dies das korrekte Reparaturverfahren ist
- bis 19. November 2021 gebaut wurde, verwenden Sie dieses Reparaturverfahren.
- am 20. November 2021 gebaut wurde:
- Entfernen Sie alle notwendigen Bauteile, um den Abschnitt der ursprünglichen Baugruppe Windlaufseite zu sehen, der am Windlauf oben befestigt ist.

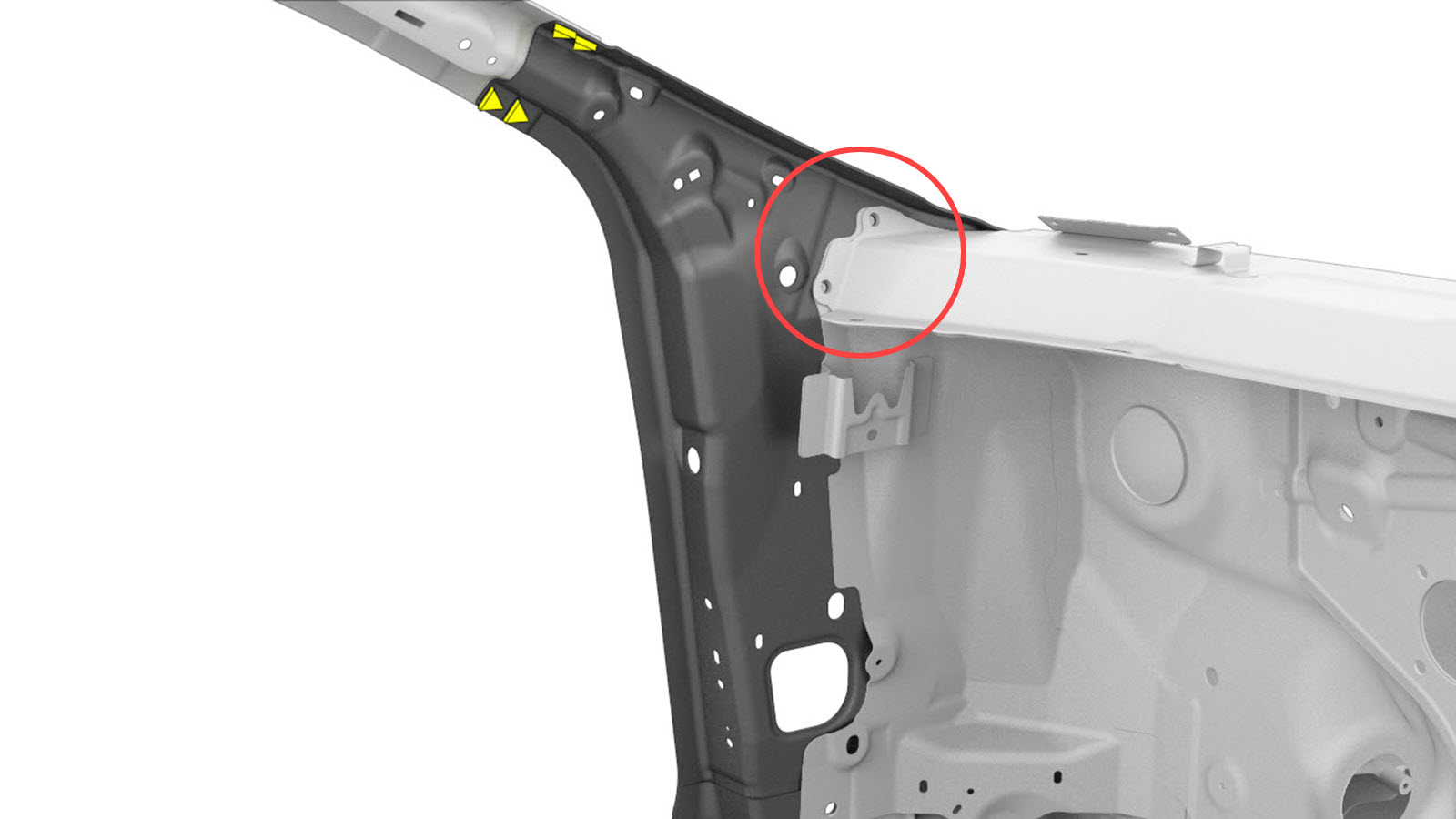

- Wenn der Windlauf oben an der Baugruppe Windlaufseite wie nachstehend dargestellt befestigt ist:
Verwenden Sie dieses Reparaturverfahren – Windlaufblech (Fahrzeuge gebaut bis zum 20. November 2021). Dieses Reparaturverfahren nicht verwenden. Verwenden Sie stattdessen das Reparaturverfahren Windlaufblech (Fahrzeuge gebaut ab 20. November 2021).
- Nach dem 20. November 2021 verwenden Sie das Reparaturverfahren Windlaufblech (Fahrzeuge gebaut ab 20. November 2021).
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | BAUGRUPPE – WINDLAUFBLECH (Windlaufblech) | |
| 2 | Hochfester struktureller Niet, 6,5 mm | |
| 12 | Struktureller Bolzenniet 6,5 mm | |
| 4 | Hochfester struktureller Flanschniete, 6,5 mm | |
| 11 | Flow-Form-Niet S08 | |
| 3 | Flow-Form-Niet S48 |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
-
Bereiten Sie den Einbau vor.
oder Hochfeste strukturelle Niete, 6,5 mm
oder Strukturelle Bolzenniete, 6,5 mm
oder Hochfeste strukturelle Flanschniete, 6,5 mm
oder Flow-Form-Niete, S08
oder Flow-Form-Niete, S48
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
