Baugruppe Karosserieseite innen

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BGR – KAROS SEIT INN (Baugruppe Karosserieseite innen)
10 Hochfester struktureller Niet, 6,5 mm
1 Struktureller Niet, 6,5 mm, mittel
1 Struktureller Bolzenniet 6,5 mm
6 Flow-Form-Niet S38
14 Flow-Form-Niet S48
2 Flow-Form-Niet S58
3 Schraube , M8x27 Tesla-Teilenummer 1621820-00-A.
3 Schraube , M6x16 Tesla-Teilenummer 1004537-00-A.
1 oder 2 Torx-Schraube Tesla-Teilenummer 1621839-00-B.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Querträger hinten oben.
  2. Entfernen Sie den erforderlichen Teil von Karosserieseite außen, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
  3. Entfernen Sie das ursprüngliche Bauteil.

    oder Werkseitige SPRs

    oder Werkseitige Punktschweißungen
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die schwarz eingekreiste Punktschweißung wird nur ersetzt, wenn sie auf dem Originalbauteil vorhanden ist.
    oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

    oder Strukturelle Niete vom Werk

    oder Schrauben

    oder Schraube, Torx-Kopf
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die schwarz eingekreiste Schraube wird nur ersetzt, wenn sie am Originalbauteil vorhanden ist.
  4. Bereiten Sie den Einbau vor.

    oder Einbauseitige Punktschweißungen

    oder Hochfeste strukturelle Niete, 6,5 mm

    oder Strukturelle Niete, 6,5 mm mittel

    oder Strukturelle Bolzenniete, 6,5 mm

    oder Flow-Form-Niete, S48
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Der rot eingekreiste Flow-Form-Niet S48 wird nur montiert, wenn eine Punktschweißung auf dem Originalbauteil vorhanden ist.

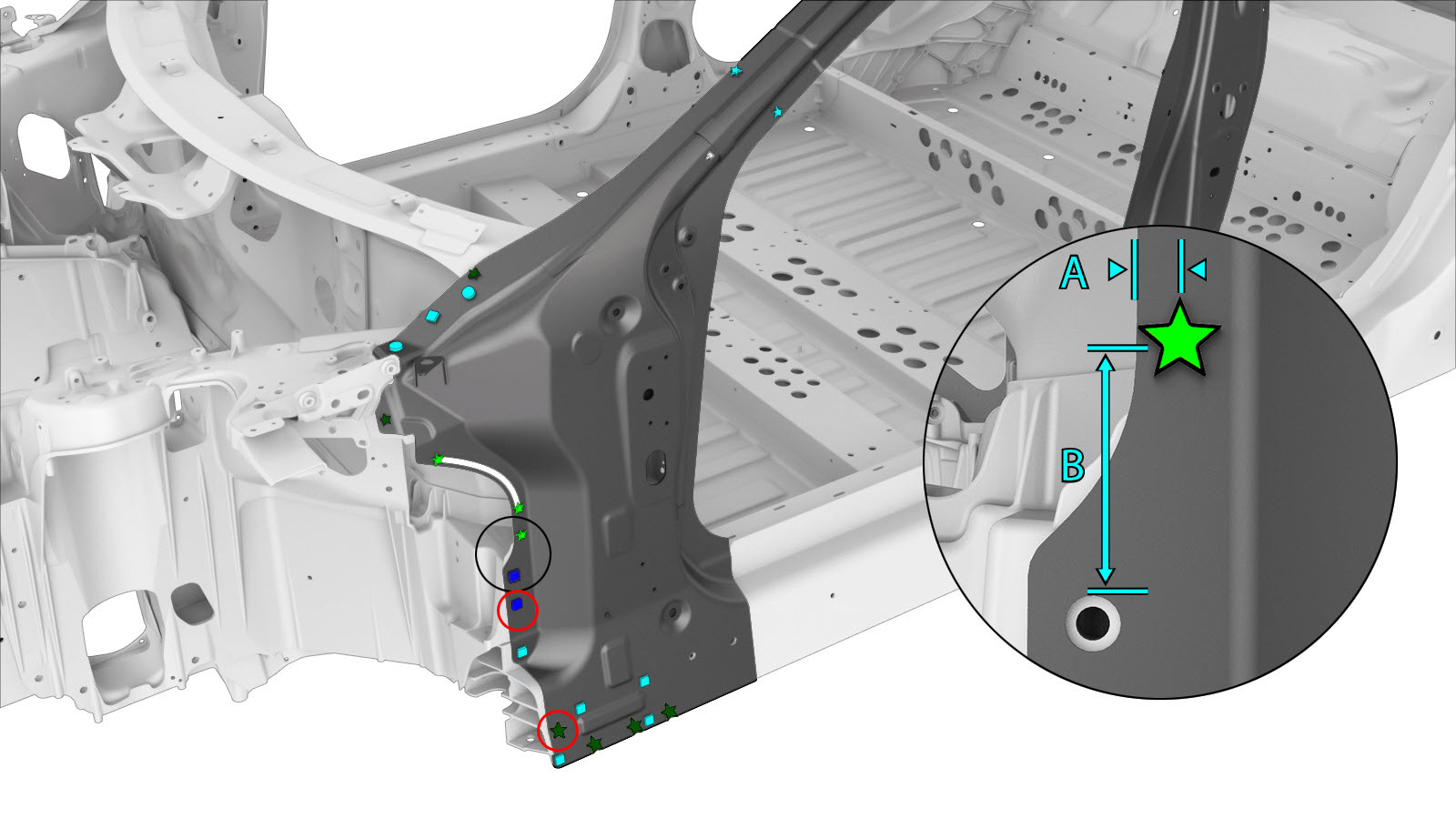

    oder Flow-Form-Niete, S38
    • A = 9 mm.
    • B = 55 mm.

    oder Flow-Form-Niete, S58

    oder Schrauben

    oder Schraube, Torx-Kopf

    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die rot eingekreiste Schraube wird nur montiert, wenn eine Schraube am Originalbauteil vorhanden war.
  5. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  6. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Schrauben wie folgt fest:
    • M8-Torx-Schraube (Teilenummer 1621839-00-B): 30 Nm.
    • M8x27 Sechskantkopfschrauben (Teilenummer 1621820-00-A): 24 Nm.
    • M6x16 Sechskantkopfschrauben (Teilenummer 1004537-00-A), mit denen die Scharniersäule an der Windlaufseite befestigt ist: 10 Nm.
    • M6x16 Sechskantkopfschrauben (Teilenummer 1004537-00-A), mit denen die Scharniersäule am Schweller befestigt ist: 8 Nm.
  7. Führen Sie Widerstandspunktschweißungen durch.

    oder Einbauseitige Punktschweißungen

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
  8. Montieren Sie den erforderlichen Teil von Karosserieseite außen, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
  9. Montieren Sie Querträger hinten oben.
  10. Montieren Sie die Befestigungsmittel wie angegeben.
    oder Flow-Form-Niete, S48
  11. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
