Hinterer Knoten (komplett)
Korrekturcode:
10101818002
10101818102
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein.
- Beachten Sie bei Fahrzeugen, die bis zum 12. Oktober 2022 gebaut wurden, Reparaturrichtlinien für hinteren Guss-Knoten (Fahrzeuge, die bis zum 12. Oktober 2022 hergestellt wurden) die weiteren Informationen.
- Beachten Sie bei Fahrzeugen, die nach dem 12. Oktober 2022 gebaut wurden, Reparaturrichtlinien für hinteren Guss-Knoten (Fahrzeuge, die bis zum 12. Oktober 2022 hergestellt wurden) die weiteren Informationen.
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | MODEL S, BGR – RAHMENTRÄGER HI (Baugruppe Knoten hinten komplett) | |
| 22 | Hochfester struktureller Niet, 6,5 mm | |
| 12 | Schraube , M8-1,25x20 | Tesla-Teilenummer 1621820-00-A. |
| 1 | Schraube , PF M8x20 | Tesla-Teilenummer 1007580-00-A. |
| 1 | Schraube , M8x50 | Tesla-Teilenummer 1046838-00-A. |
| 2 | Torx-Schraube , M8-1,25x20 | Tesla-Teilenummer 1014747-00-B. |
| 1 | Mutter | Tesla-Teilenummer 1006628-01-A. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie das hintere Blech.
Entfernen Sie je nach Herstellungsdatum des Fahrzeugs das hintere Blech mit dem geeigneten Verfahren:
-
Bauen Sie den Boden des hinteren Kofferraums aus.
Entfernen Sie je nach Herstellungsdatum des Fahrzeugs den Boden des hinteren Kofferraums mit dem geeigneten Verfahren:
-
Bauen Sie das Wasserfallblech des hinteren Kofferraums aus.
Entfernen Sie je nach Herstellungsdatum des Fahrzeugs das Wasserfallblech des hinteren Kofferraums mit dem geeigneten Verfahren:
-
Entfernen Sie Hinterradlauf-Verlängerung.
-
Entfernen Sie Bodenverlängerung Kofferraum hinten.
-
Entfernen Sie Obere Verstärkung hinterer Knoten (hinten).
-
Entfernen Sie Obere Verstärkung hinterer Knoten (Mitte).
-
Entfernen Sie Obere Verstärkung hinterer Knoten (vorne).
-
Entfernen Sie Untere Verstärkung Torque-Box hinten.
-
Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
oder Werkseitige SPRs
oder RIVTAC
oder Strukturelle Niete vom Werk
oder Schrauben
oder Schraube, Torx-Kopf
-
Verwenden Sie Strukturklebstoff, um die Muttern an der Innenseite des Knotens hinten zu befestigen.
Mutter , M8-1.25
-
Bereiten Sie den Einbau vor.
oder Hochfeste strukturelle Niete, 6,5 mm

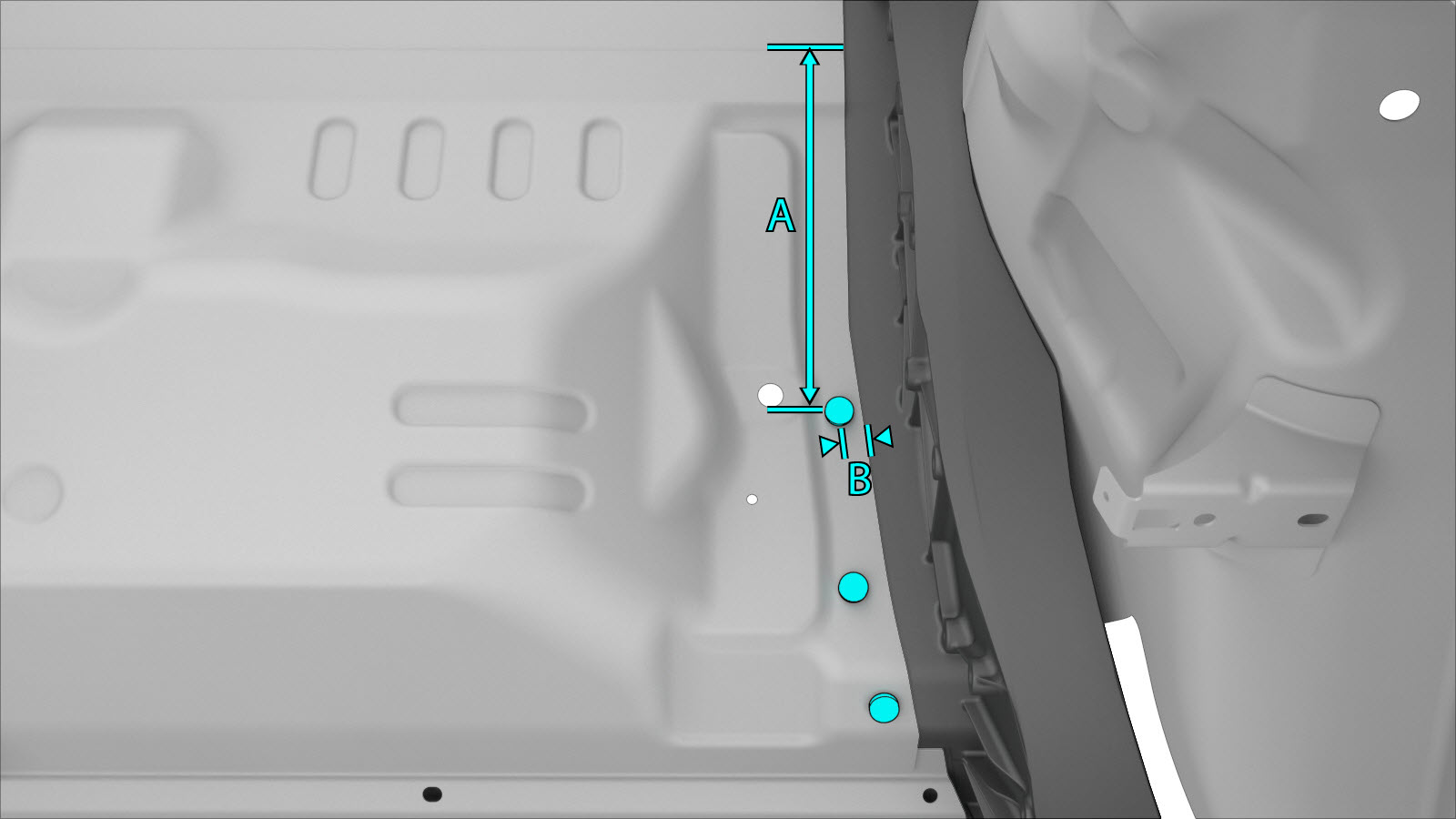

- A = 260 mm.
- B = 15 mm.
- C = 22mm.
- D = 9 mm.
- E = 13 mm.
- F = 21 mm.
oder Schrauben
oder Schraube, Torx-Kopf
Mutter , M8-1.25
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die angegebene Schraube mit 25 Nm fest.
oder Schrauben
Ziehen Sie alle anderen Schrauben mit 24 Nm fest.
-
Montieren Sie .Untere Verstärkung Torque-Box hinten
-
Montieren Sie Obere Verstärkung hinterer Knoten (vorne).
-
Montieren Sie Obere Verstärkung hinterer Knoten (Mitte).
-
Montieren Sie Obere Verstärkung hinterer Knoten (hinten).
-
Bauen Sie das Wasserfallblech des hinteren Kofferraums ein.
Montieren Sie das Wasserfallblech des hinteren Kofferraums mit dem geeigneten Verfahren:
-
Montieren Sie den Boden des hinteren Kofferraums.
Montieren Sie den Boden des hinteren Kofferraums mit dem geeigneten Verfahren:
-
Montieren Sie Bodenverlängerung Kofferraum hinten.
-
Montieren Sie Hinterradlauf-Verlängerung.
-
Montieren Sie das hintere Blech.
Montieren Sie das hintere Blech mit dem geeigneten Verfahren:
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
