Radlauf außen (komplett) (Fahrzeuge, die bis zum 17. Februar 2022 gebaut wurden)
Korrekturcode:
10101902102
10101902002
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.
Reparaturinformationen
- Der Abschnitt Reparaturverfahren dieses Verfahrens enthält die nötigen Informationen zum Austauschen des gesamten äußeren Radkastens. Wenn Sie den hinteren Abschnitt des äußeren Radkastens ersetzen (nicht den gesamten äußeren Radkasten), verwenden Sie das Verfahren Radkasten außen (Abschnitt) (nicht für Nordamerika gebaute Fahrzeuge).
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | BLECH RADKASTEN AUSSEN (Radkasten außen) | |
| 14 | Struktureller Bolzenniet 6,5 mm | |
| 6 | Senkniet, 4,8 mm, kurz | |
| 2 | Flow-Form-Niet S28 | |
| 1 | Flow-Form-Niet S38 |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie den erforderlichen Teil der Karosserieseite außen (Fahrzeuge, die bis zum 17. Februar 2022 hergestellt wurden), um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
-
Entfernen Sie C-Säulen-Verstärkung.
-

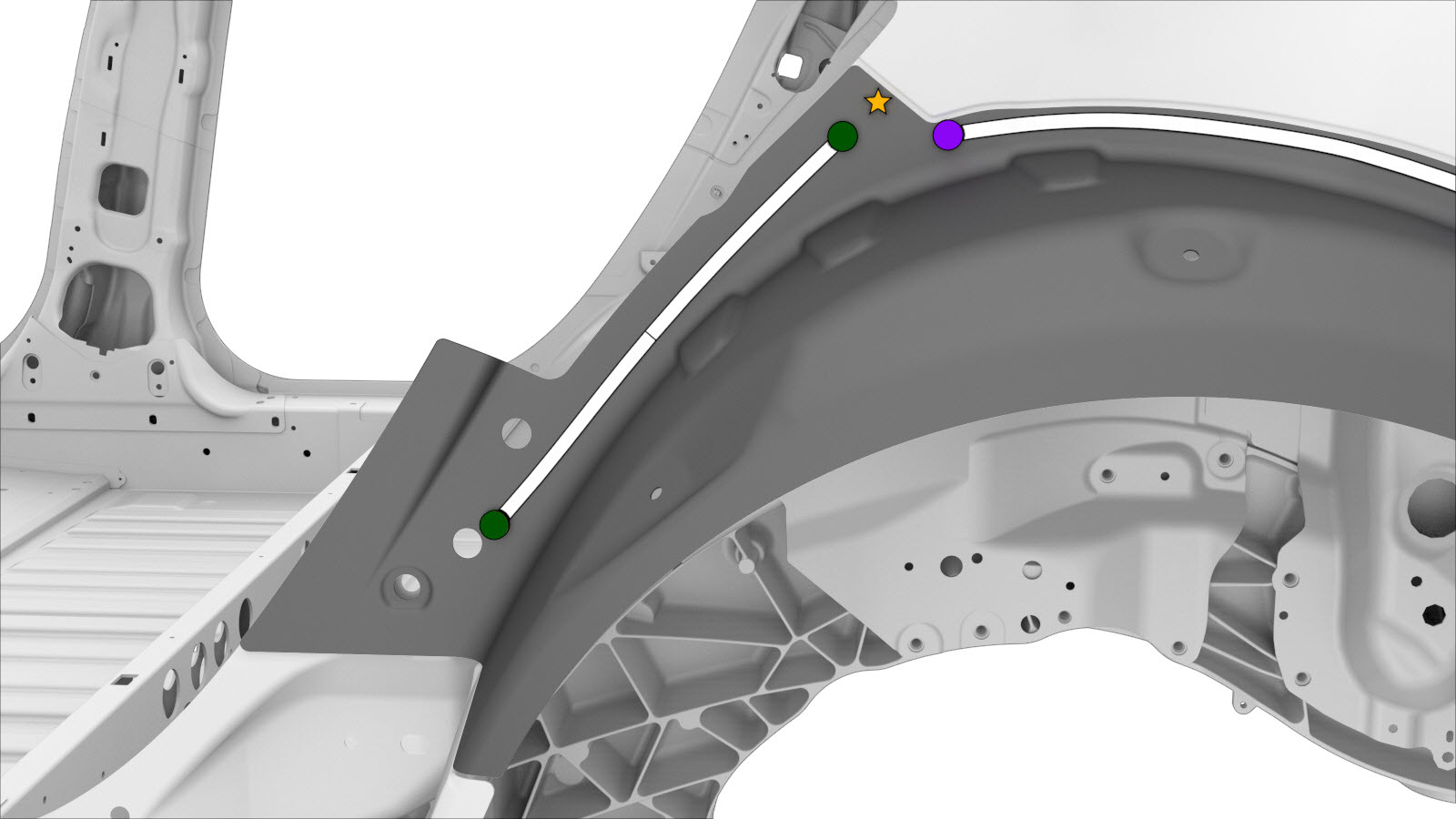

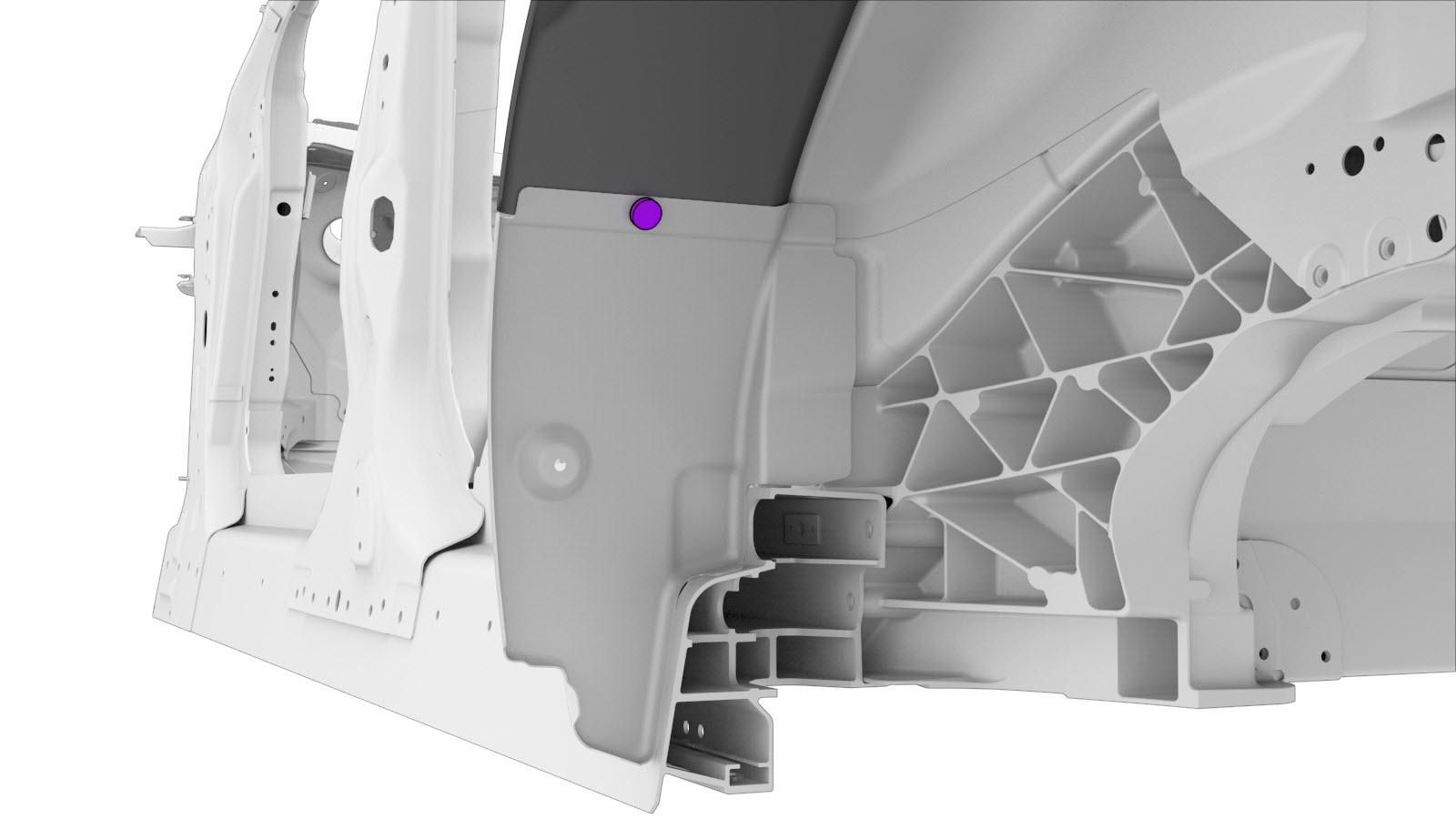

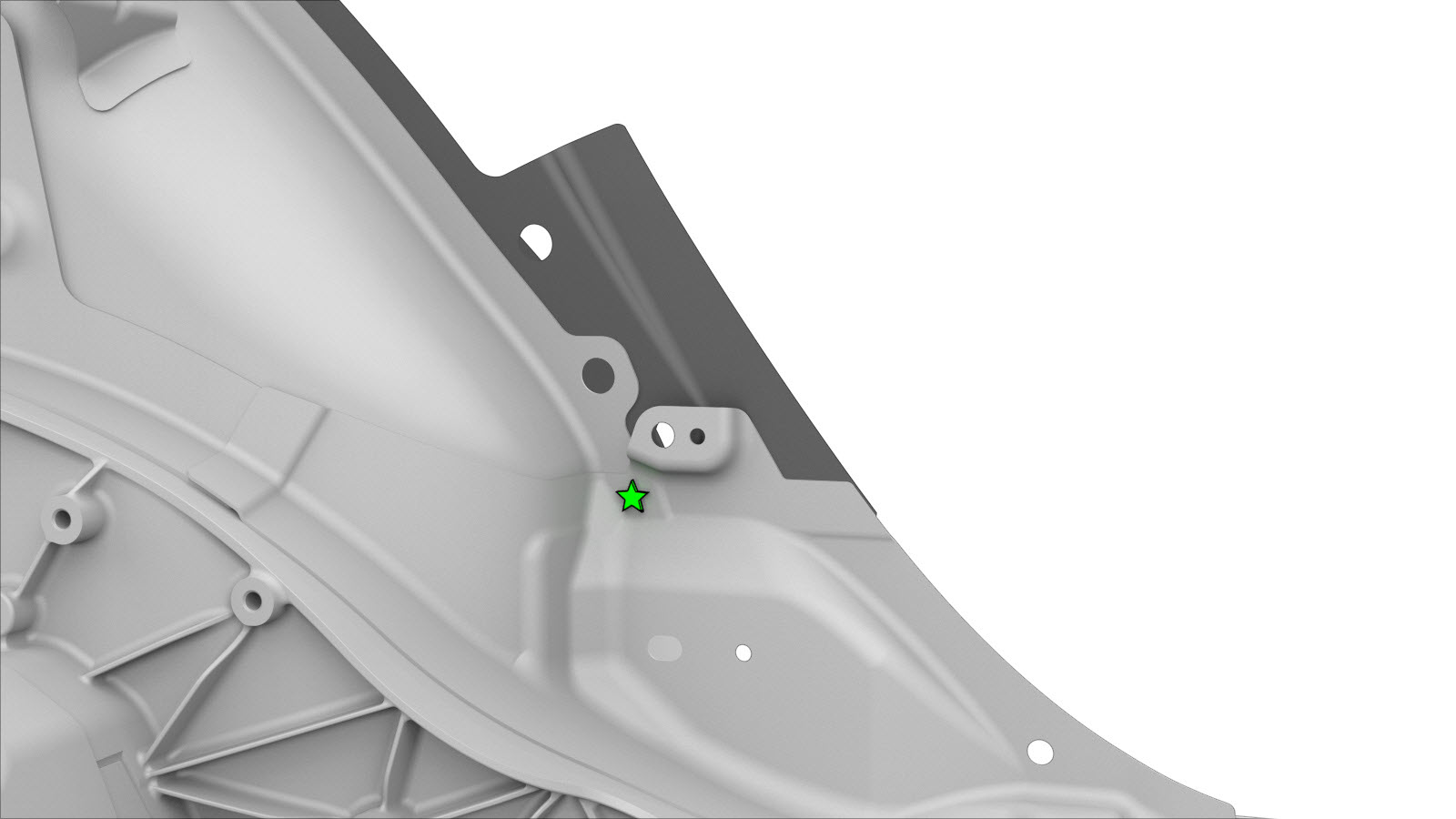

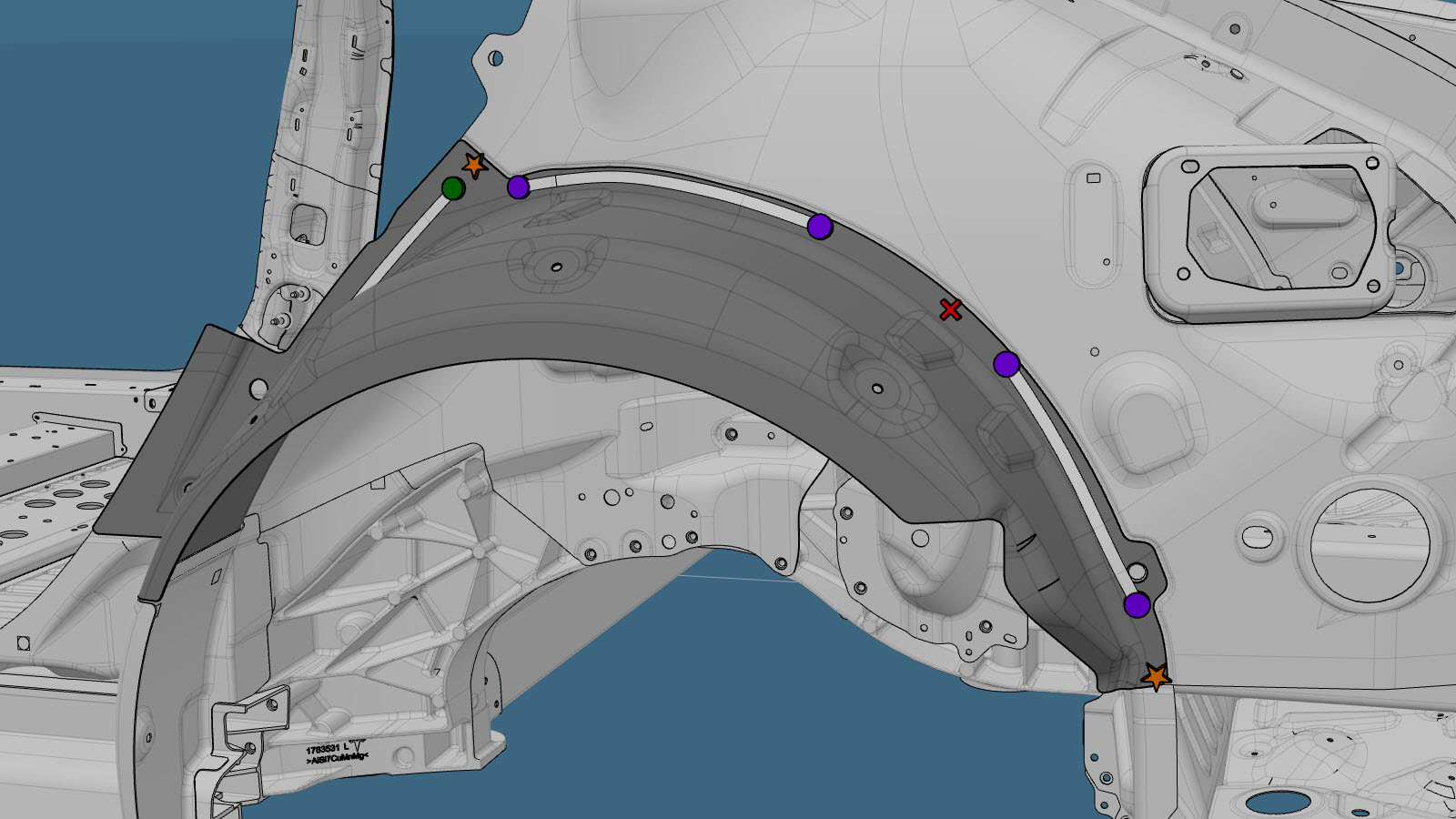

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
-
Bereiten Sie den Einbau vor.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
-
Montieren Sie C-Säulen-Verstärkung.
-

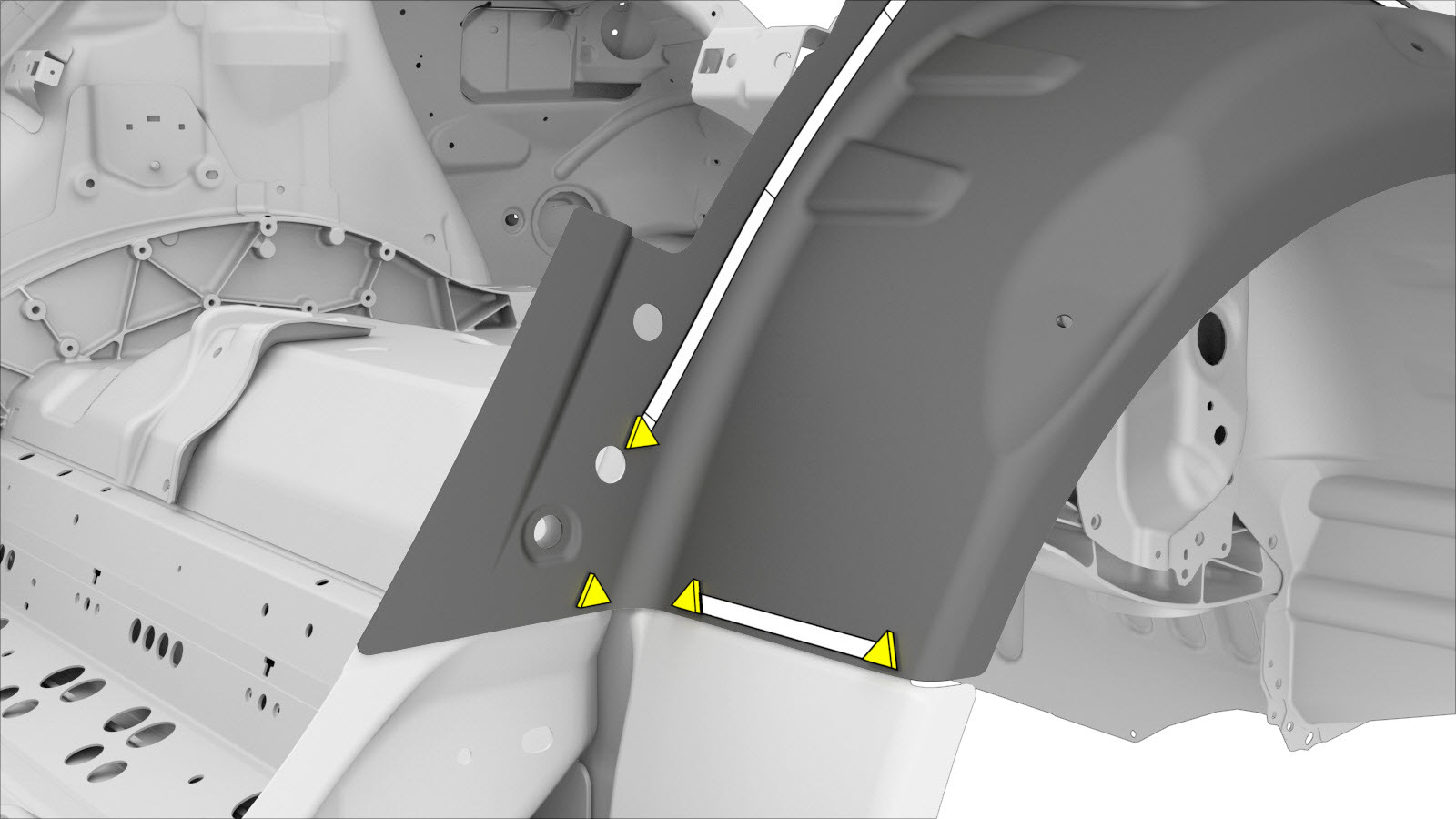

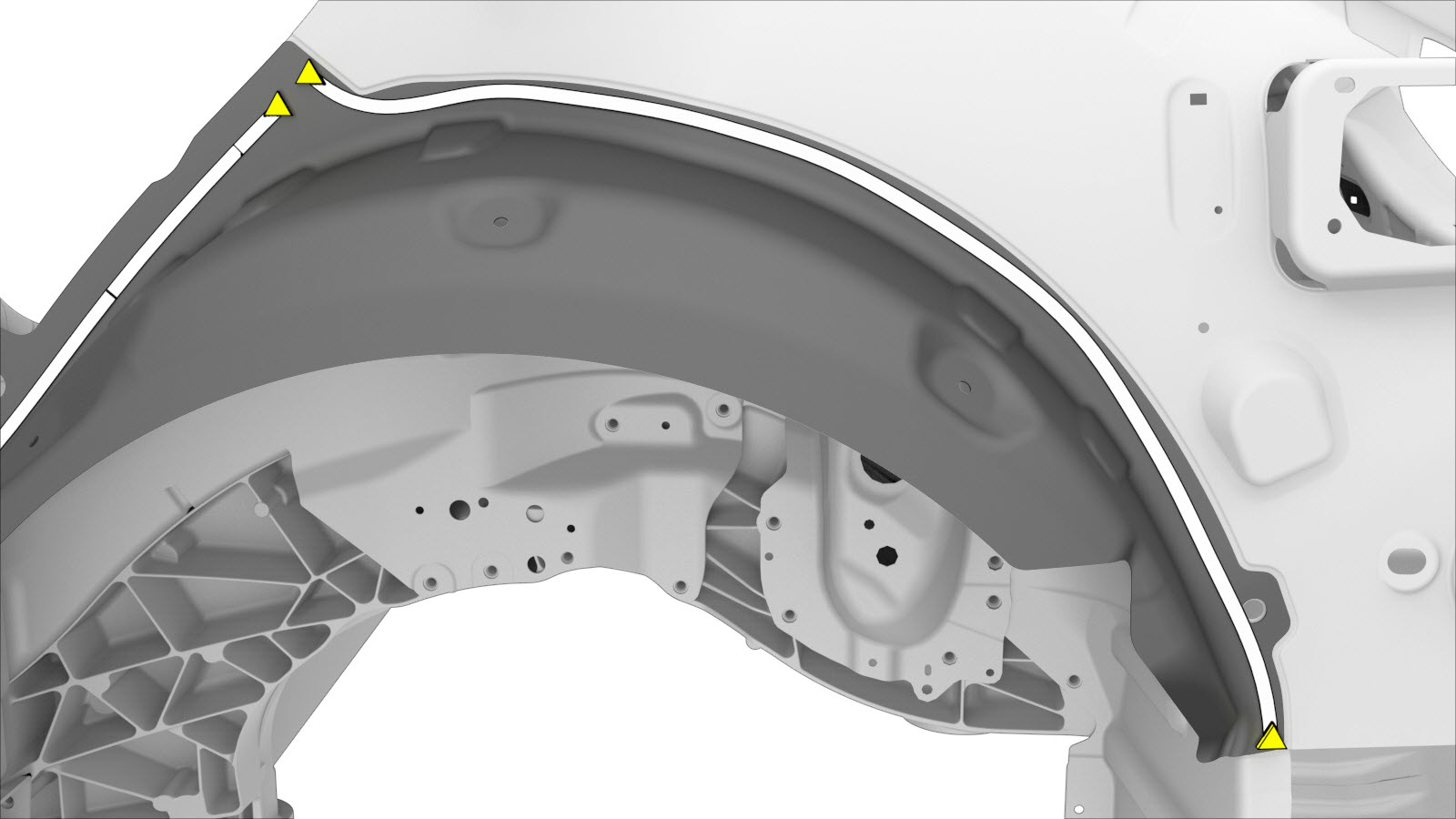

Montieren Sie das Befestigungsmittel wie angegeben.
-
Montieren Sie den erforderlichen Teil der Karosserieseite außen (Fahrzeuge, die bis zum 17. Februar 2022 hergestellt wurden), der entfernt wurde, um das zu reparierende Bauteil freizulegen.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
