Dachrahmen außen
Korrekturcode:
10100126102
10100126202
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|

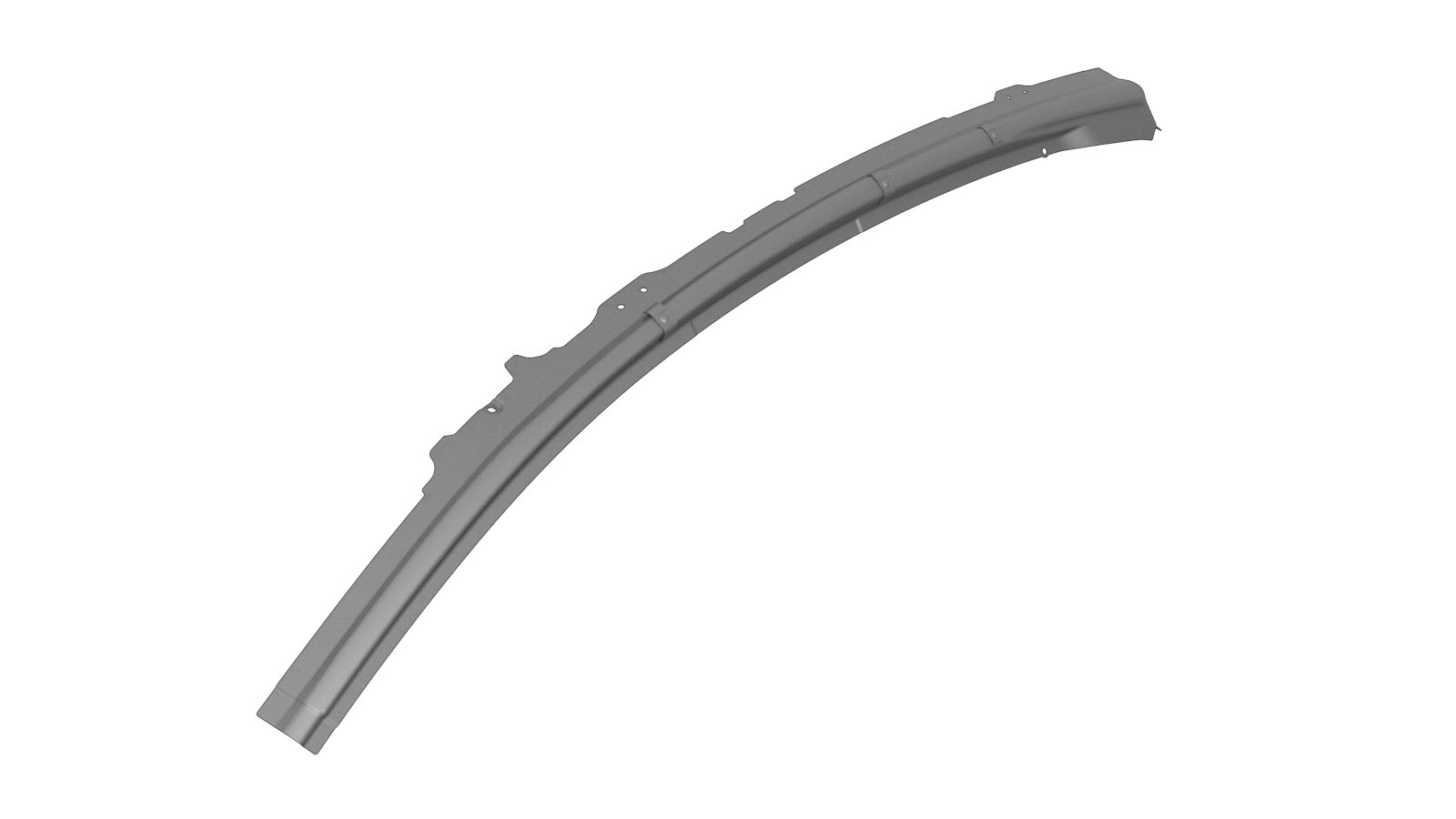

| 1 | BGR – BLCH DACHRAHMEN AUSS (Dachrahmen außen) | |
| 3 | Hochfester struktureller Niet, 6,5 mm | |
| 1 | Flow-Form-Niet S28 | |
| 5 | Flow-Form-Niet S38 | |
| 8 | Flow-Form-Niet S48 | |
| 3 | Flow-Form-Niet S58 | |
| 3 | Flow-Form-Niet S68 |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
- Entfernen Sie .
- Entfernen Sie .
-
Entfernen Sie den erforderlichen Teil der Karosserieseite außen (Fahrzeuge, die bis zum 17. Februar 2022 hergestellt wurden), um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
-
Entfernen Sie B-Säule außen.
-
Entfernen Sie Scharniersäulen-Baugruppe.
-
Entfernen Sie das ursprüngliche Bauteil.

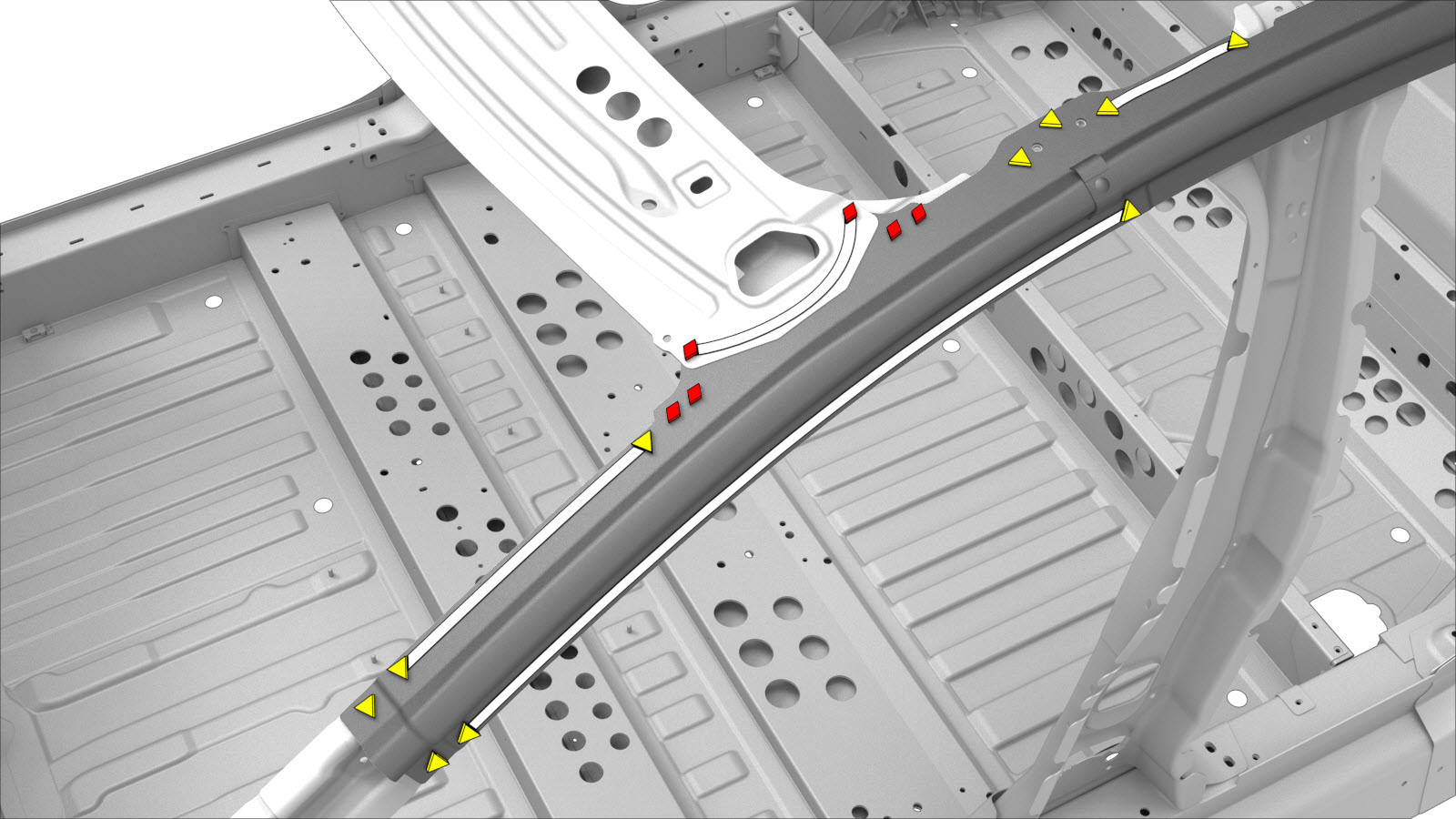

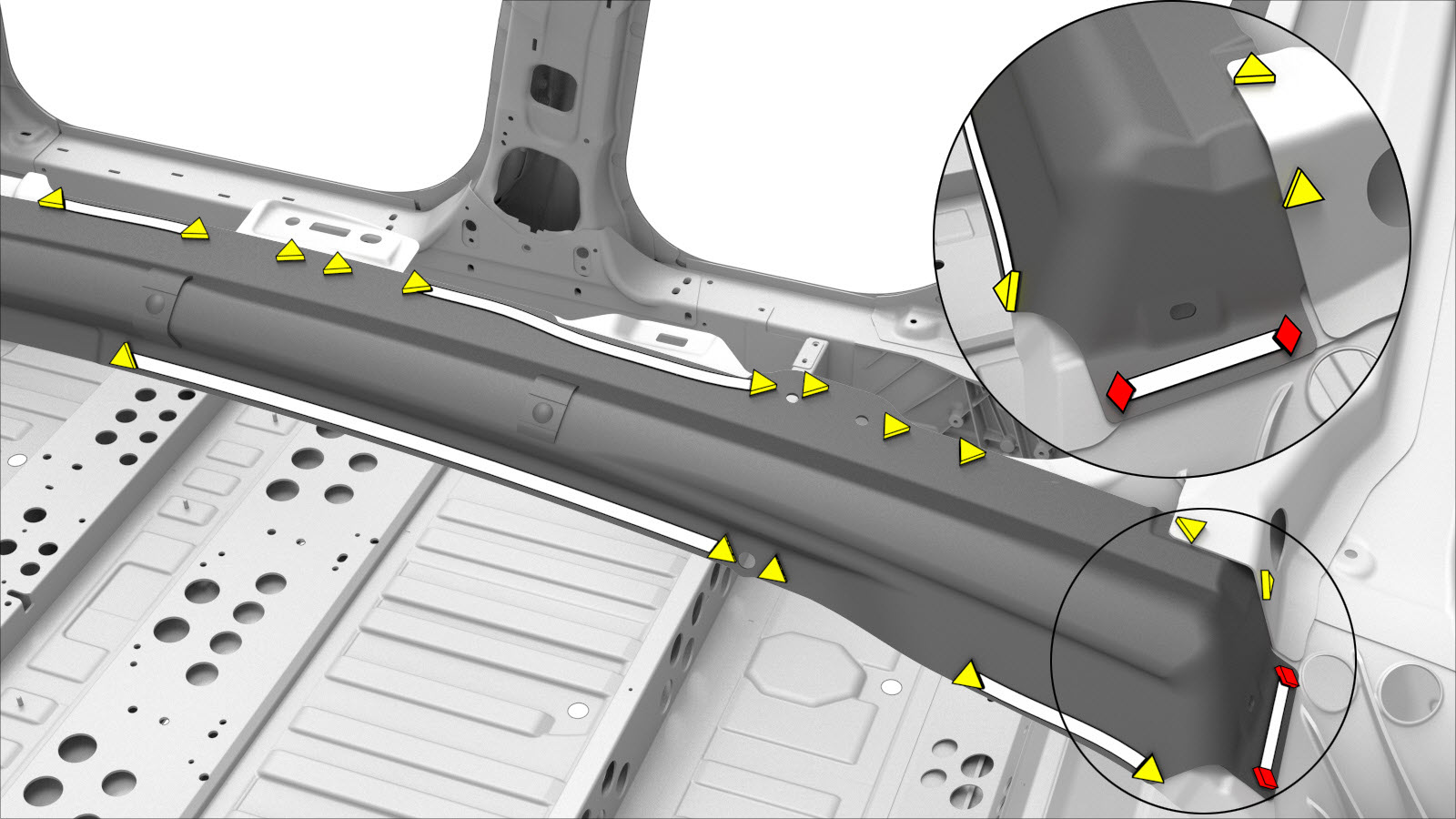

oder Werkseitige Punktschweißungen
oder Werkseitige SPRs
-
Bereiten Sie den Einbau vor.
oder Hochfeste strukturelle Niete, 6,5 mm
oder Flow-Form-Niete, S28
oder Flow-Form-Niete, S48
oder Flow-Form-Niete, S38
oder Flow-Form-Niete, S58
oder Flow-Form-Niete, S68
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
-
Montieren Sie Scharniersäulen-Baugruppe.
-
Montieren Sie B-Säule außen.
-
Montieren Sie den erforderlichen Teil der Karosserieseite außen (Fahrzeuge, die bis zum 17. Februar 2022 hergestellt wurden), der entfernt wurde, um das zu reparierende Bauteil freizulegen.
-

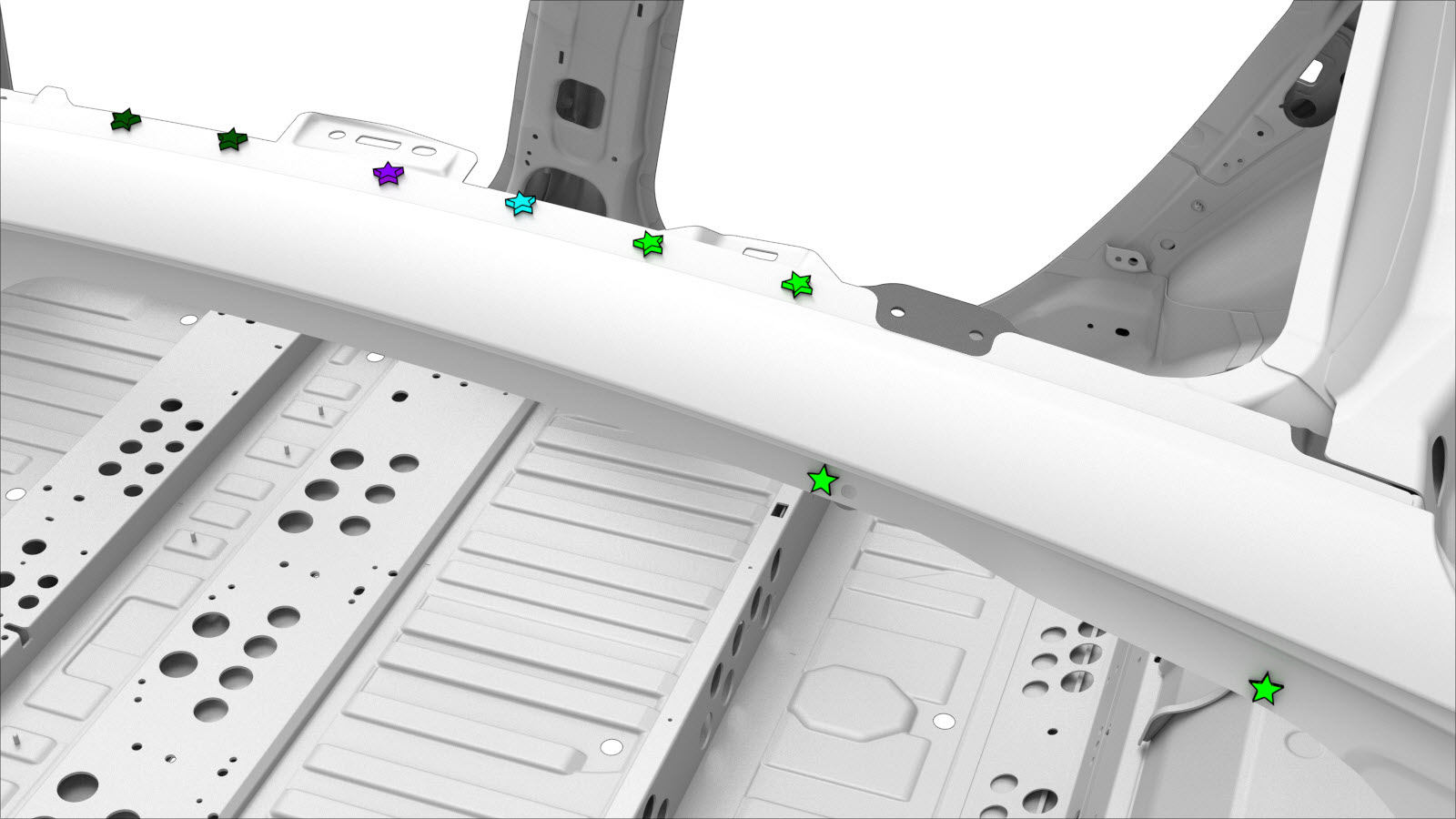

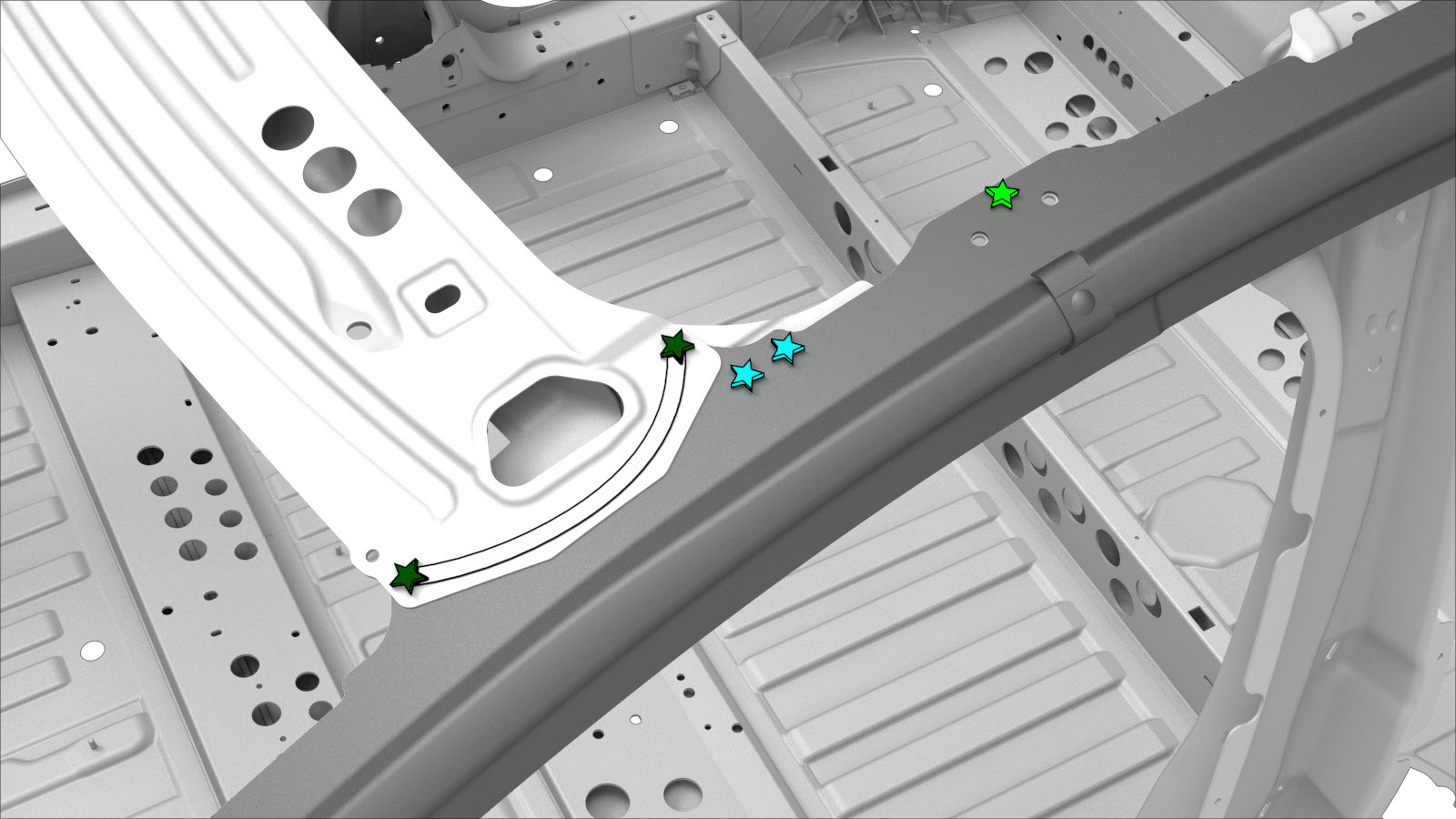

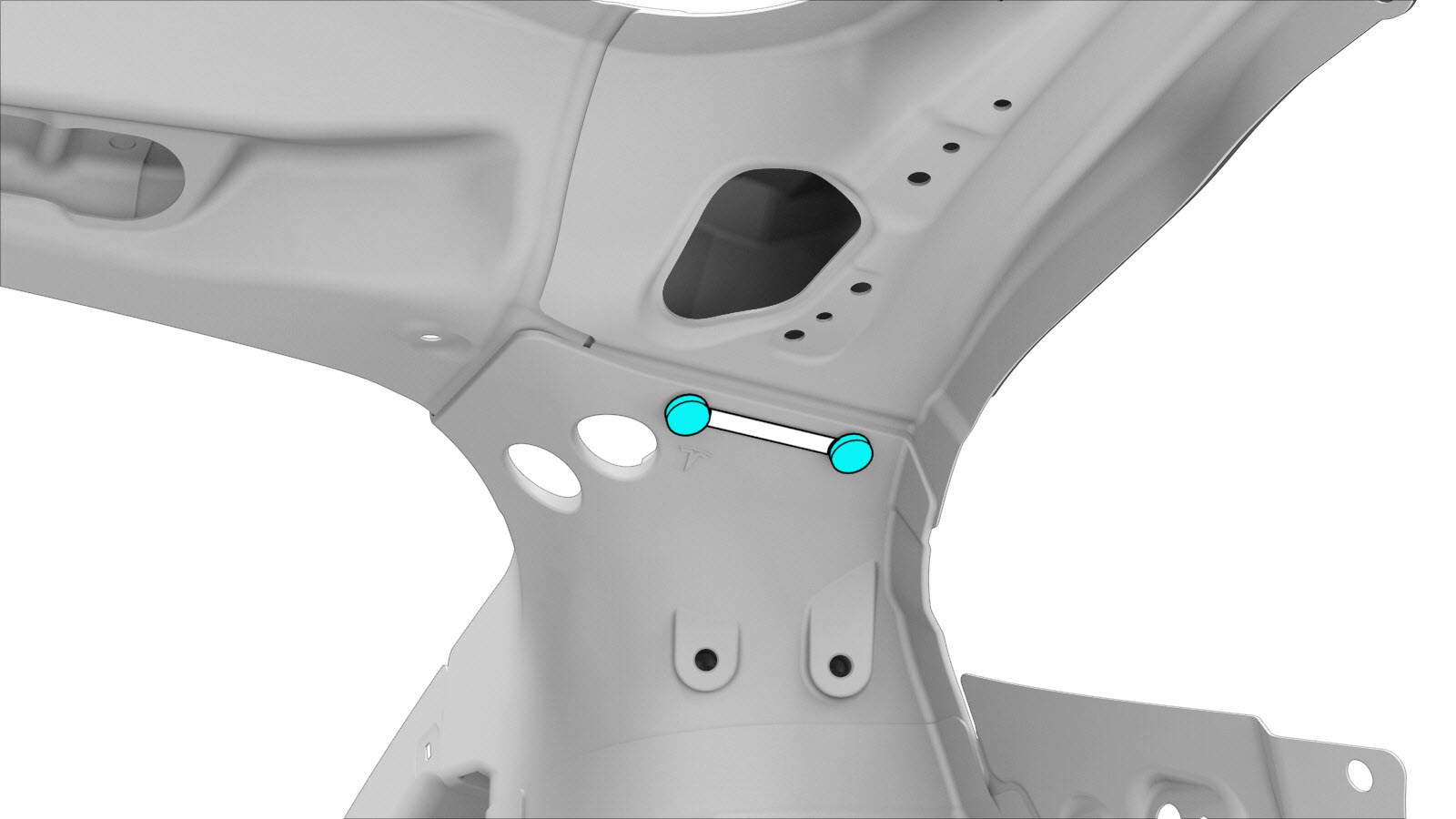

Montieren Sie die Befestigungsmittel wie angegeben.
oder Flow-Form-Niete, S48
oder Flow-Form-Niete, S38
oder Flow-Form-Niete, S58

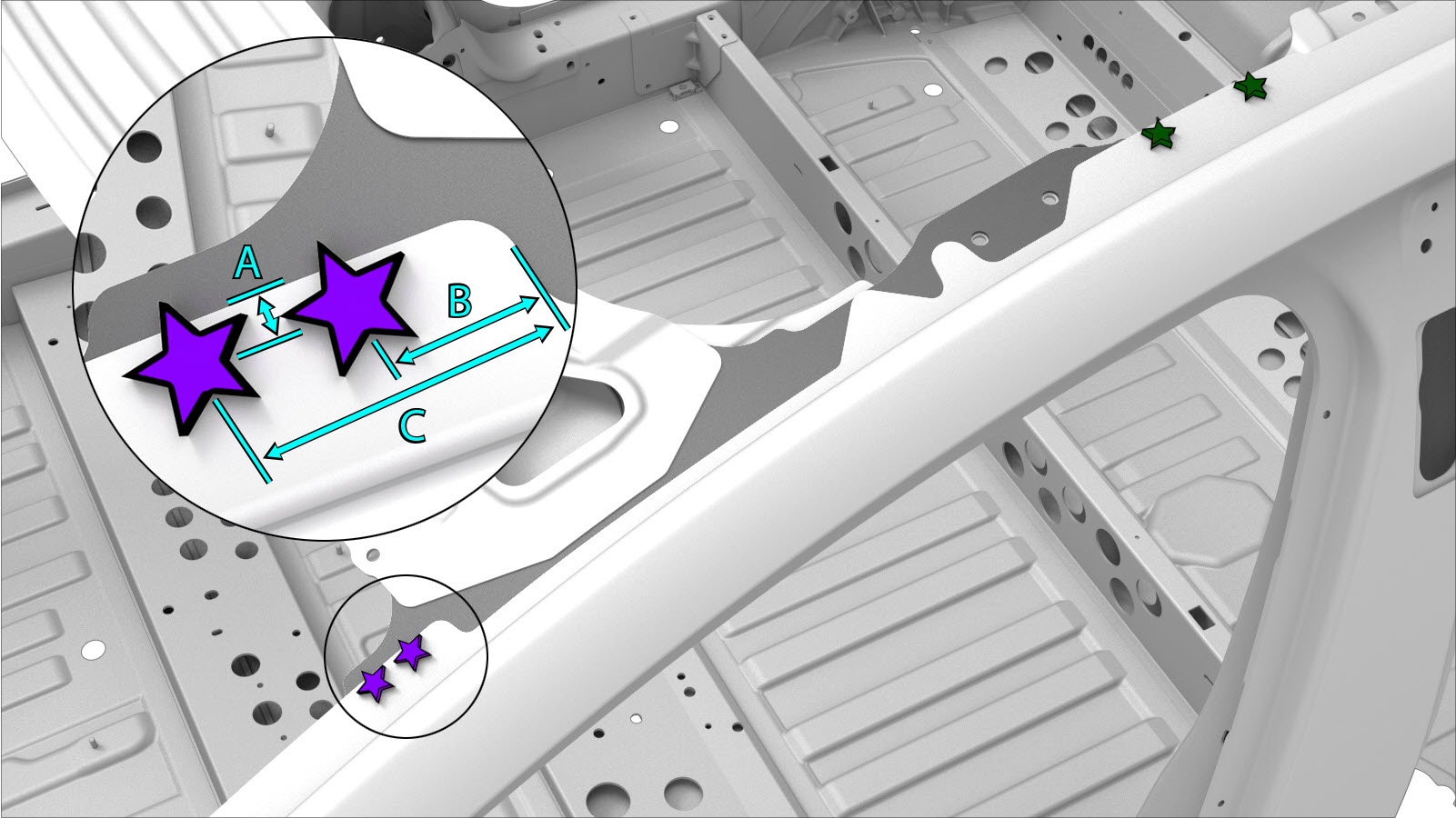

oder Flow-Form-Niete, S68- A = 6 mm.
- B = 22 mm.
- C = 44mm.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
- Montieren Sie .
- Montieren Sie .
