Baugruppe Windlaufseite (Fahrzeuge gebaut bis 20. November 2021)

Korrekturcode: 10100109902 10100111402 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Prüfen Sie, ob dies das korrekte Reparaturverfahren ist

Wenn das Fahrzeug:
  • bis 19. November 2021 gebaut wurde, verwenden Sie dieses Reparaturverfahren.
  • am 20. November 2021 gebaut wurde:
    1. Entfernen Sie alle notwendigen Bauteile, um den Abschnitt der ursprünglichen Baugruppe Windlaufseite zu sehen, der am Windlauf oben befestigt ist.
    2. Wenn der Windlauf oben an der Baugruppe Windlaufseite wie nachstehend dargestellt befestigt ist:
      Keine Schrauben im markierten Bereich: Verwenden Sie dieses Reparaturverfahren – Baugruppe Windlaufseite (Fahrzeuge gebaut bis zum 20. November 2021).
      Schrauben im markierten Bereich: Dieses Reparaturverfahren nicht verwenden. Verwenden Sie stattdessen das Reparaturverfahren Baugruppe Windlaufseite (Fahrzeuge gebaut ab 20. November 2021).
  • Nach dem 20. November 2021 verwenden Sie das Reparaturverfahren Baugruppe Windlaufseite (Fahrzeuge gebaut ab 20. November 2021).

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 UNT-BGR – WINDL SEIT SX (Baugruppe Windlaufseite)
17 Hochfester struktureller Niet, 6,5 mm
2 Struktureller Niet, 6,5 mm, mittel
2 Schraube , HF M6X18 PC88 MAT. Tesla-Teilenummer 1006529-00-A.
1 Torx-Schraube , M8-1.25x34 Tesla-Teilenummer 1022448-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

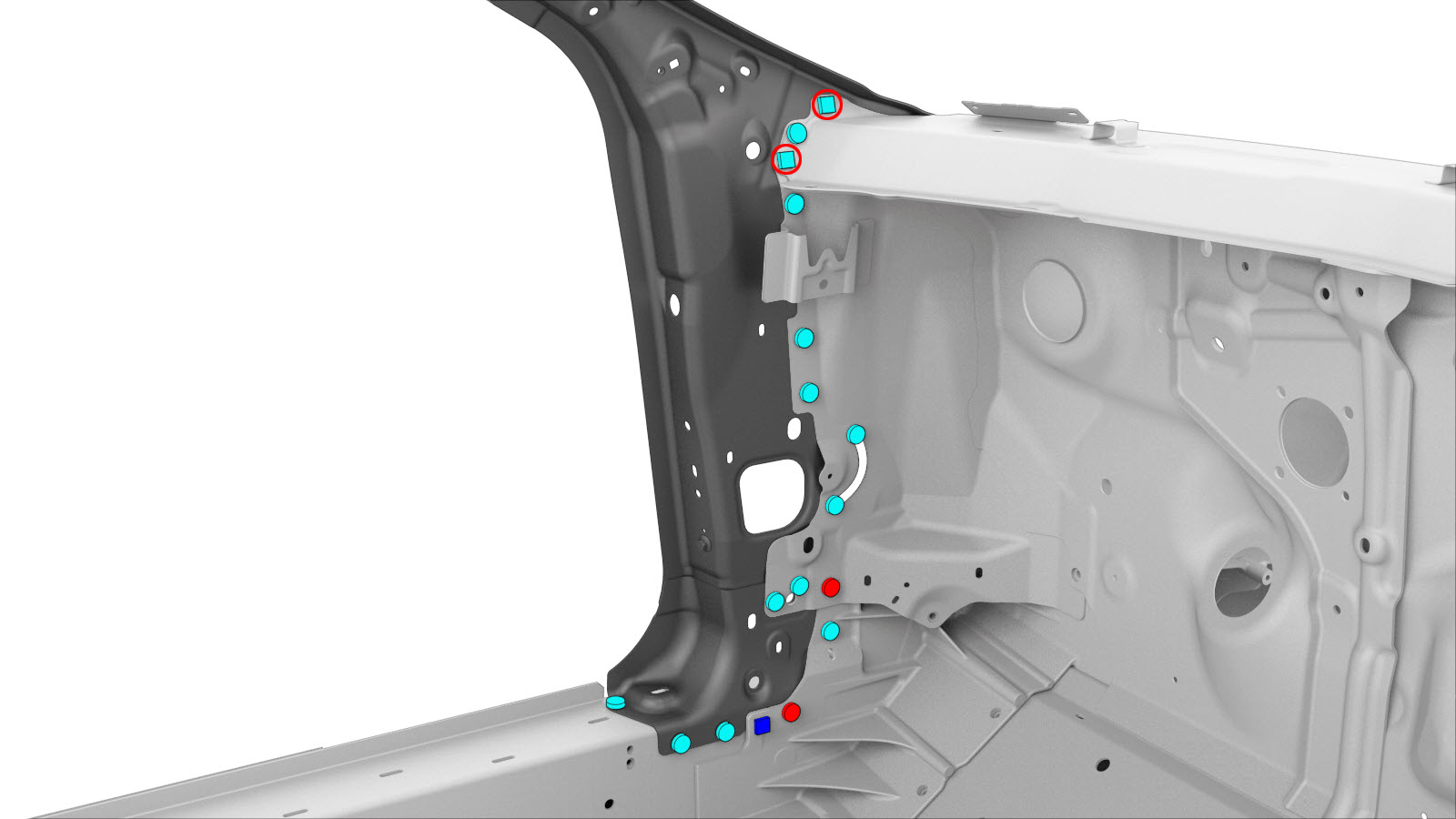

  1. Entfernen Sie Scharniersäulen-Baugruppe.
  2. Entfernen Sie das ursprüngliche Bauteil.

    oder Werkseitige Punktschweißungen

    oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

    oder RIVTAC

    oder Schraube, Torx-Kopf

  3. Bereiten Sie den Einbau vor.

    oder Hochfeste strukturelle Niete, 6,5 mm

    oder Strukturelle Niete, 6,5 mm mittel

    oder Schrauben
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bohren Sie ein 8-mm-Loch, um jede dieser Schrauben einzudrehen.

    oder Schraube, Torx-Kopf

  4. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  5. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Befestigungsmittel wie folgt fest:
    • Schraube Schrauben, Teilenummer 1006529-00-A: 12 Nm.
    • Torx-Schraube Schraube, Teilenummer 1022448-00-A: 30 Nm.
  6. Montieren Sie Scharniersäulen-Baugruppe.
  7. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
