Hinterradlauf-Verlängerung

Korrekturcode: 10101901402 10101920502 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	VERLÄNGERUNG – RADLAUF HI (Hinterradlauf-Verlängerung)
8	Struktureller Bolzenniet 6,5 mm
2	Flow-Form-Niet S08

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

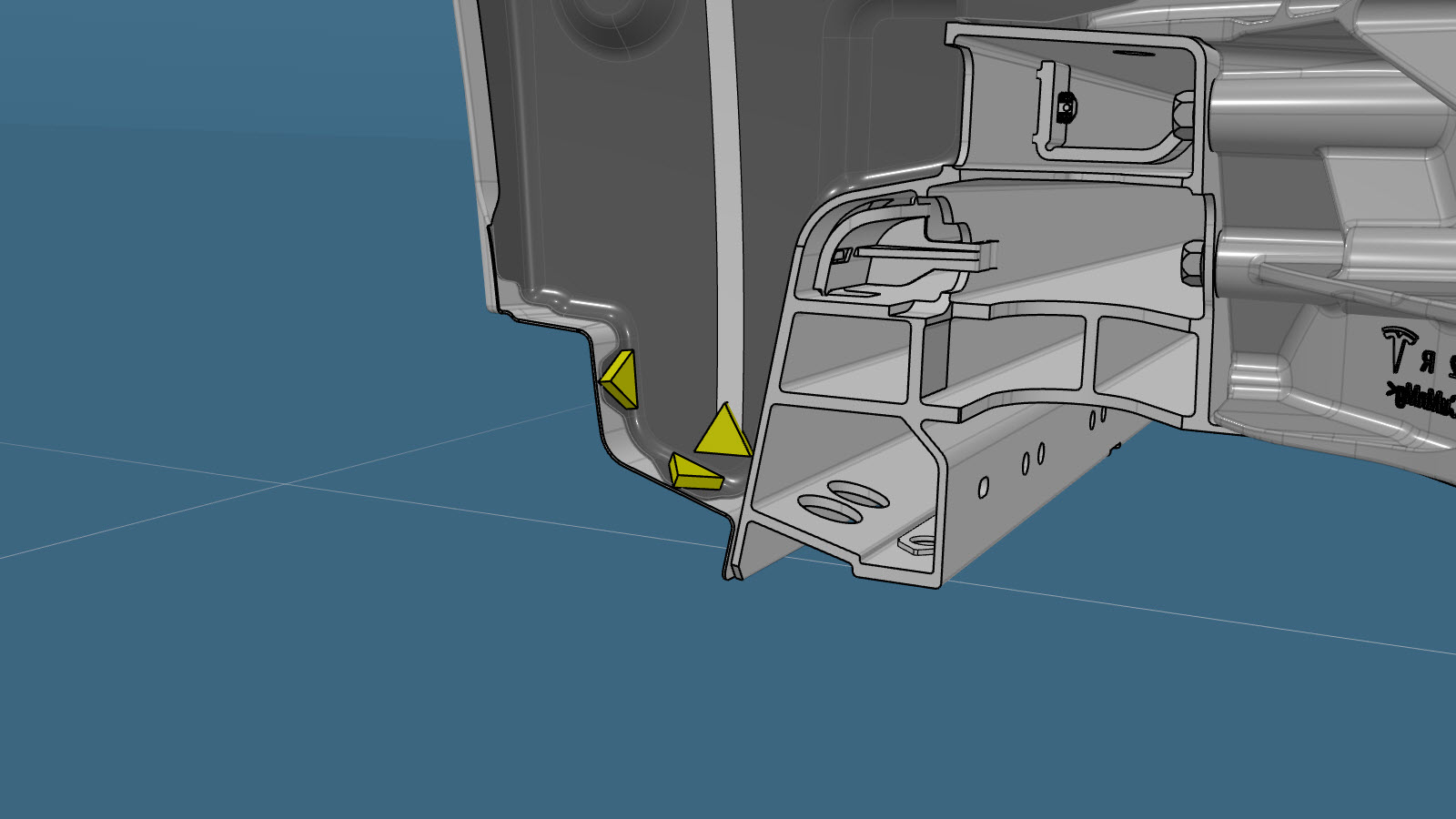

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen
Anmerkung
Falls vorhanden, entfernen Sie den rot eingekreisten Schweißpunkt. (Dieser Schweißpunkt ist nicht bei allen Fahrzeugen vorhanden.)
Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

Anmerkung
Wenn im rot eingekreisten Bereich ein Schweißpunkt vorhanden war, soll der Schweißpunkt nicht durch ein Befestigungsmittel ersetzt werden. (Strukturklebstoff reicht für diese Stelle aus.)

oder Strukturelle Bolzenniete, 6,5 mm

oder Flow-Form-Niete, S08
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
