Stellen mit Schweißnaht-Dichtmittel
Zeigt Stellen, an denen bei der Herstellung Schweißnaht-Dichtmittel aufgetragen wurde, und Stellen, an denen bei einer Reparatur des Fahrzeugs das Schweißnaht-Dichtmittel aufgetragen werden sollte.

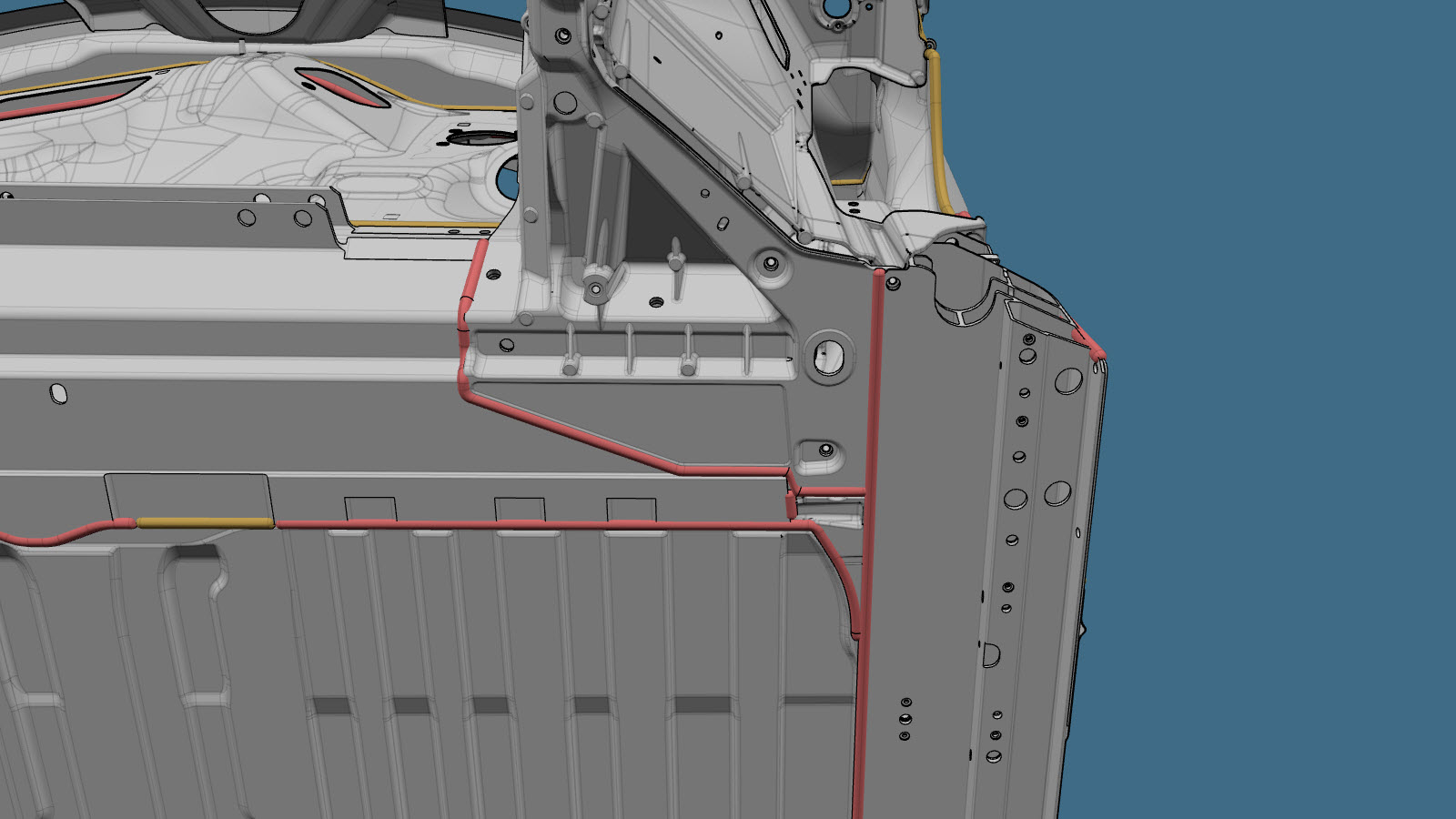

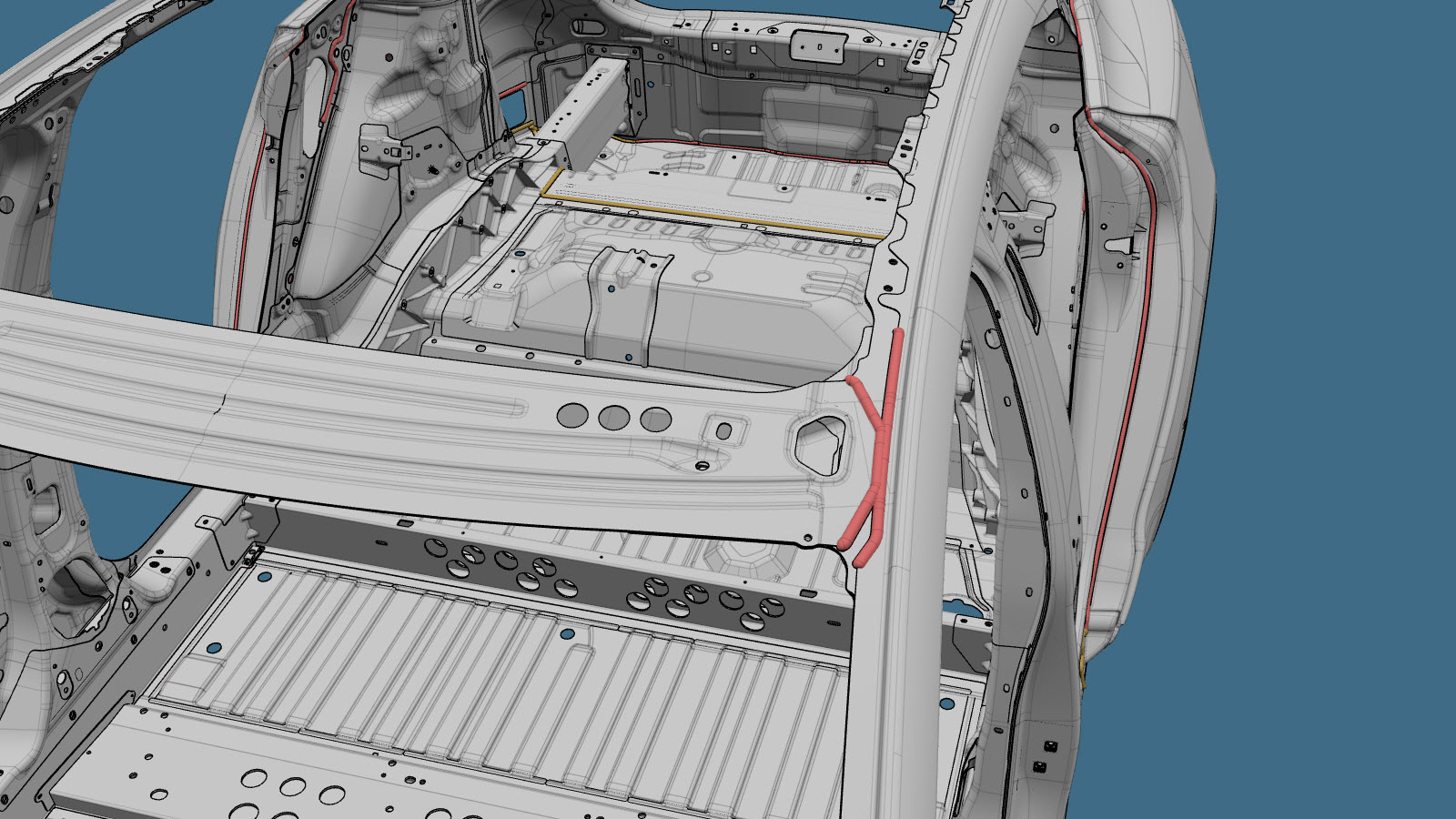

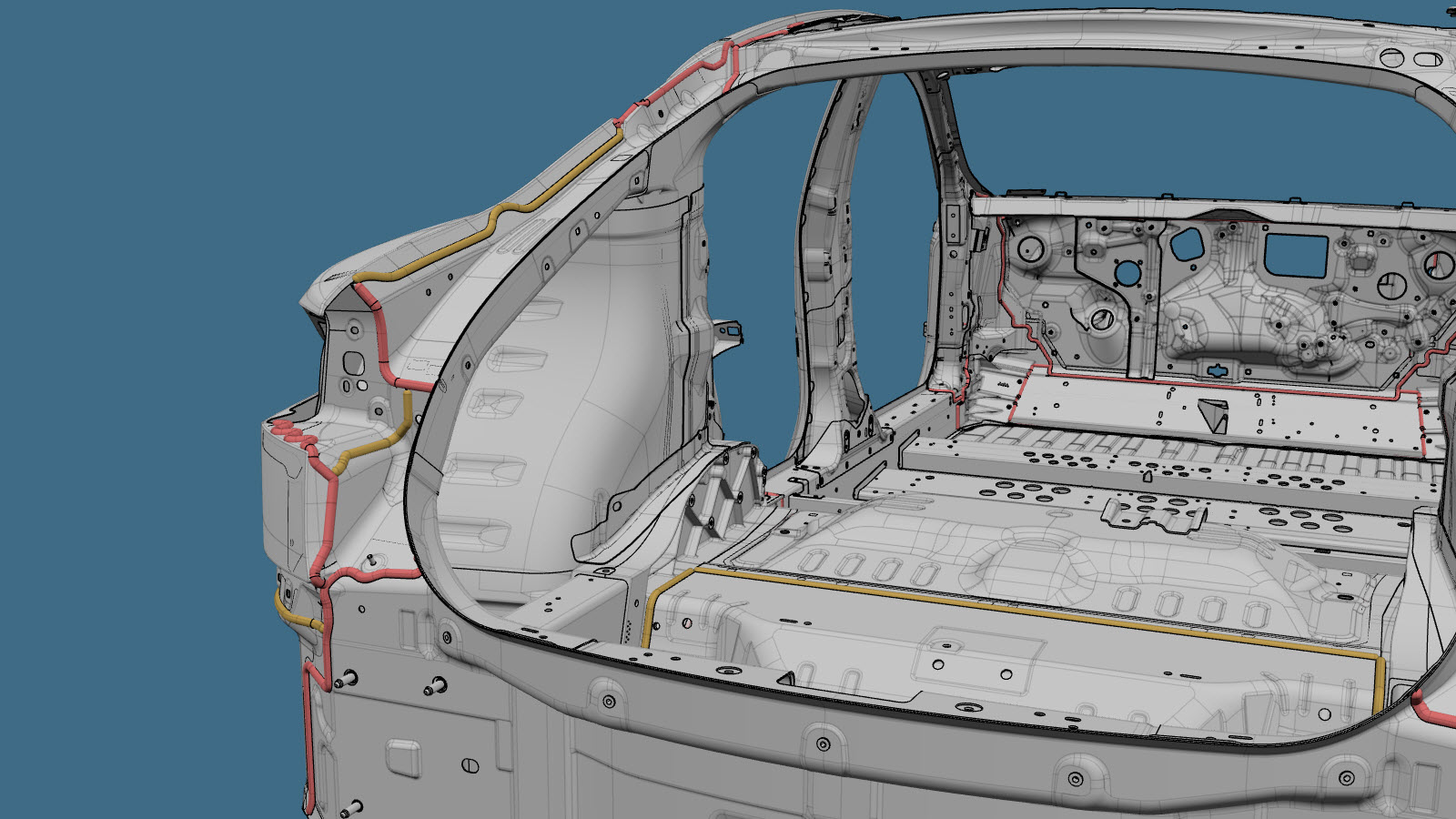

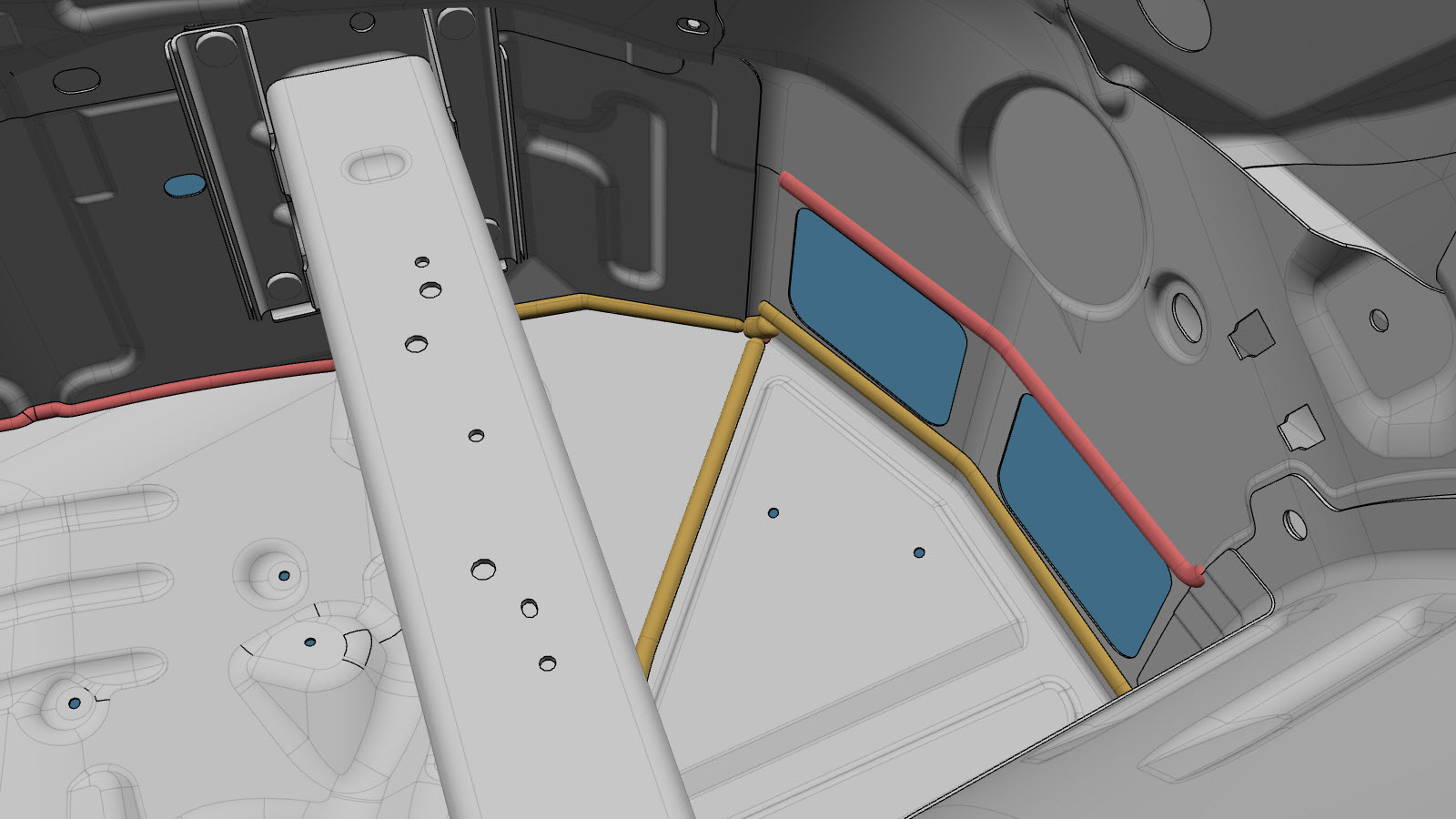

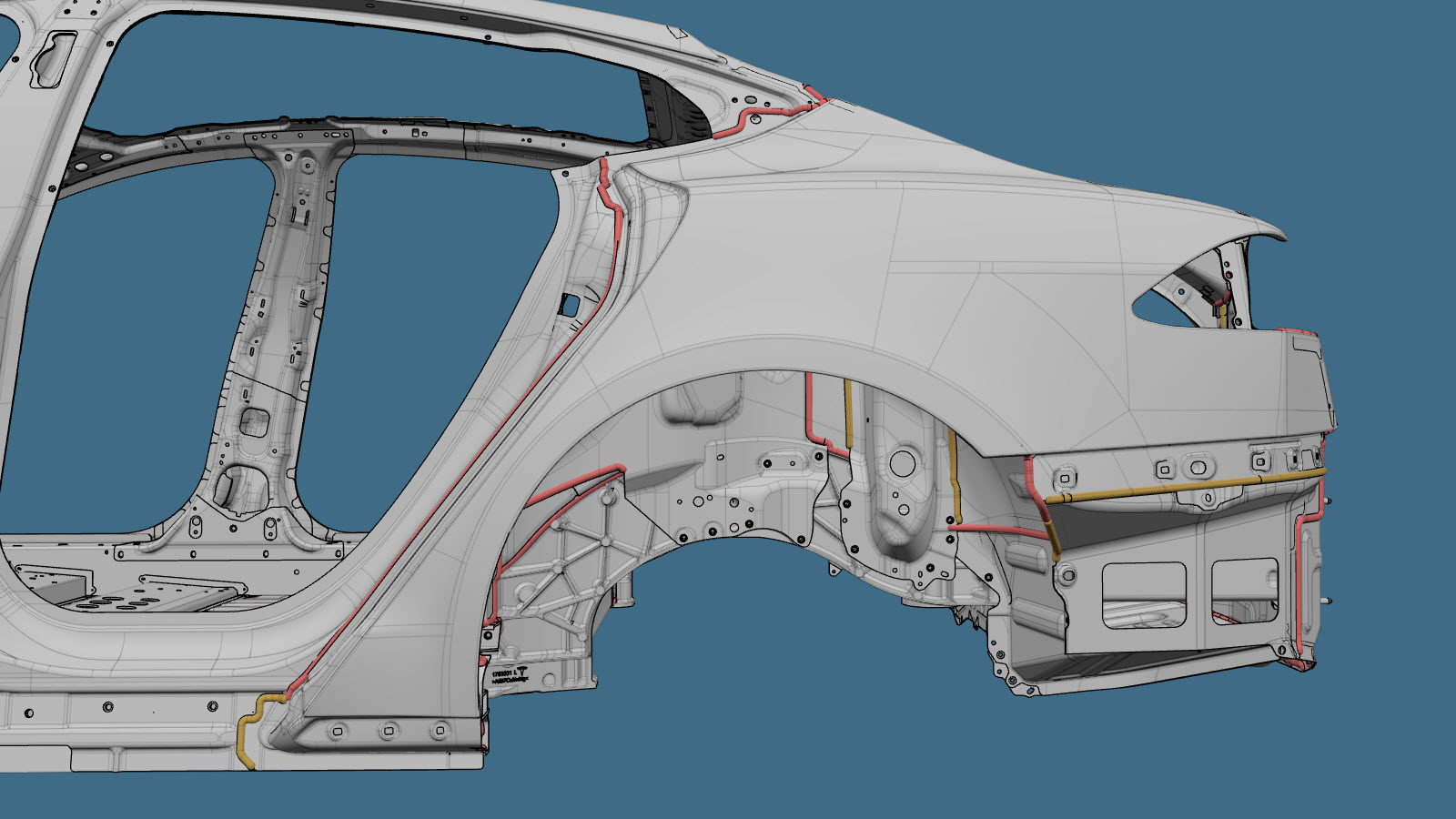

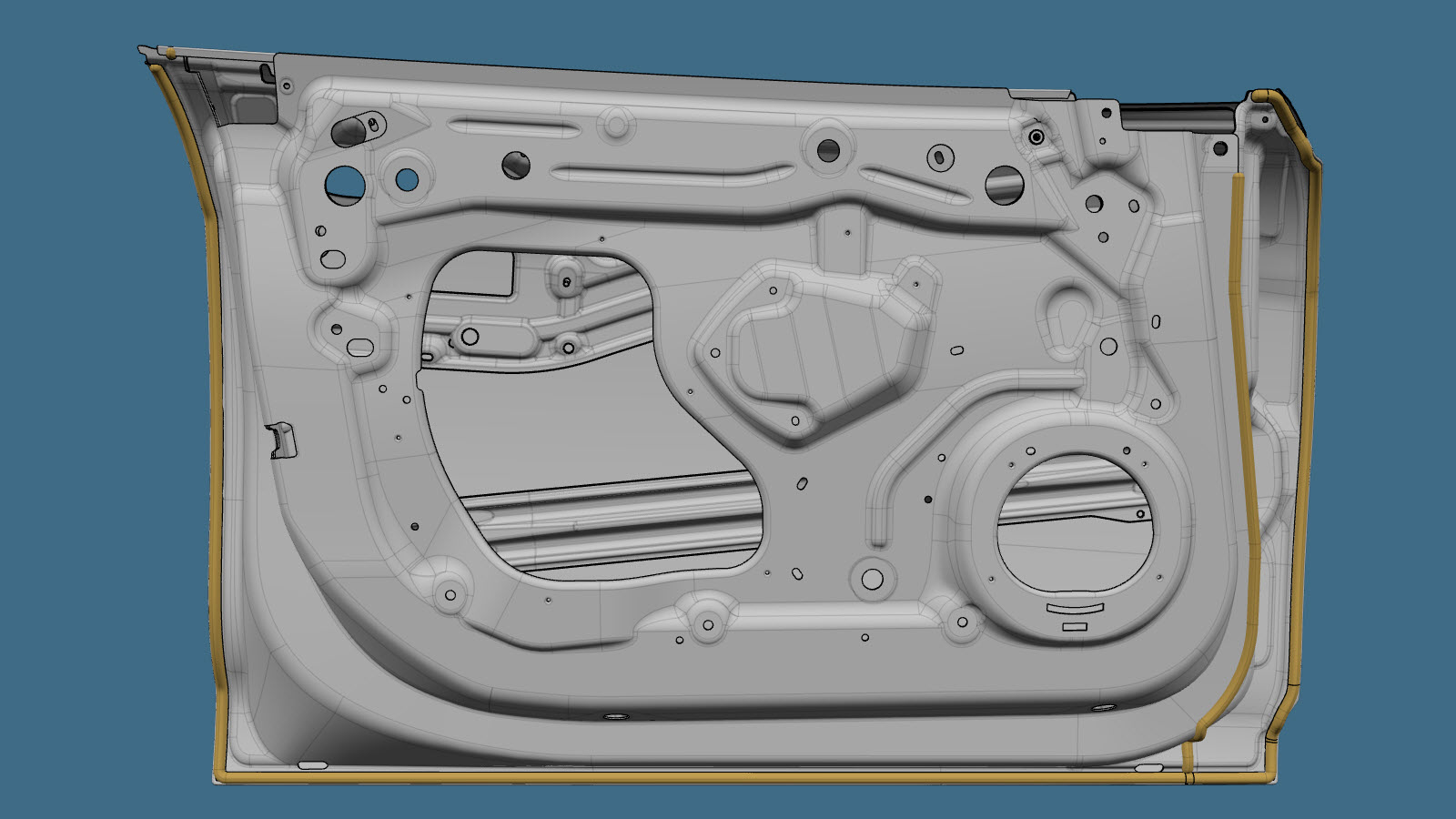

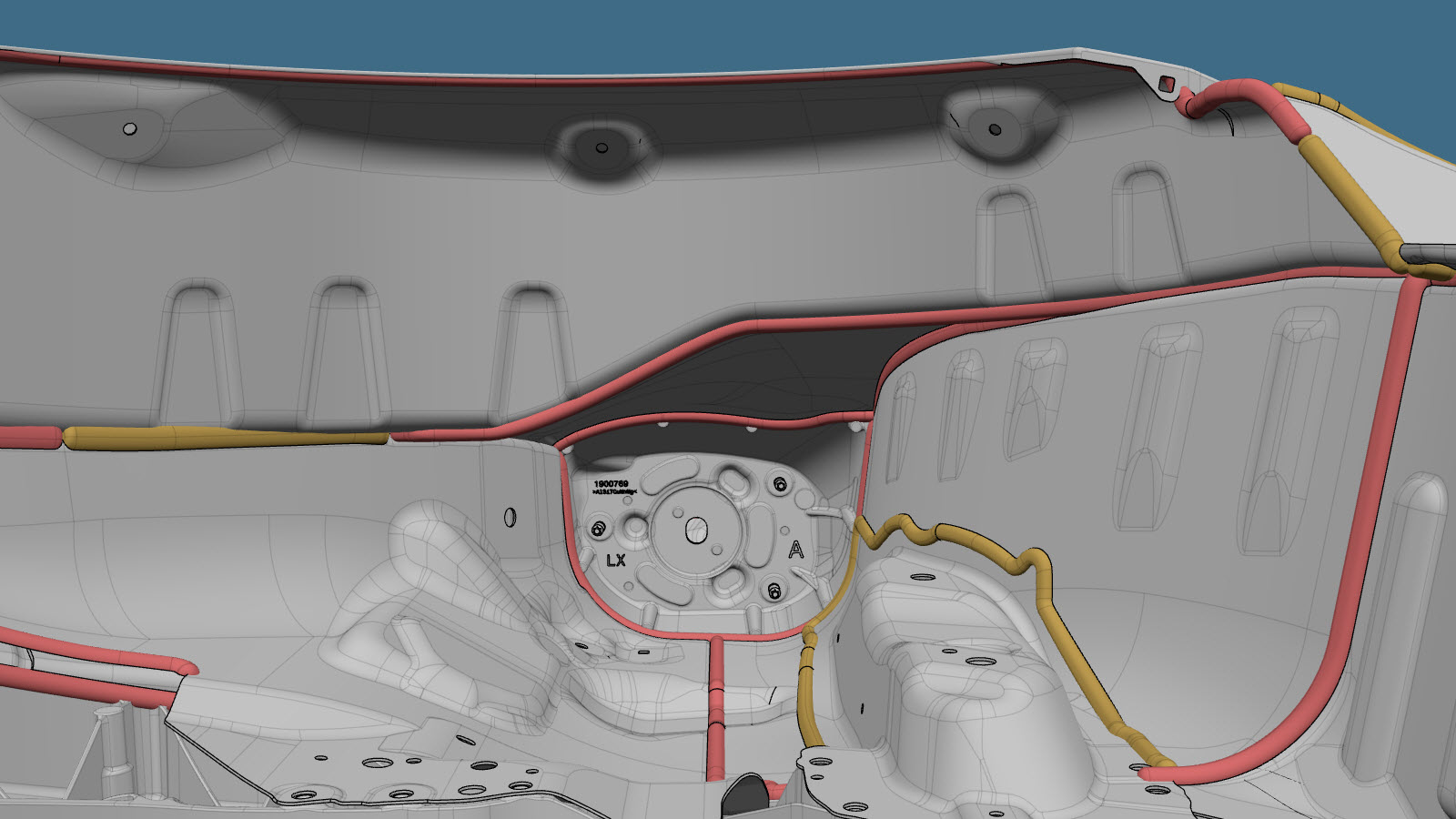

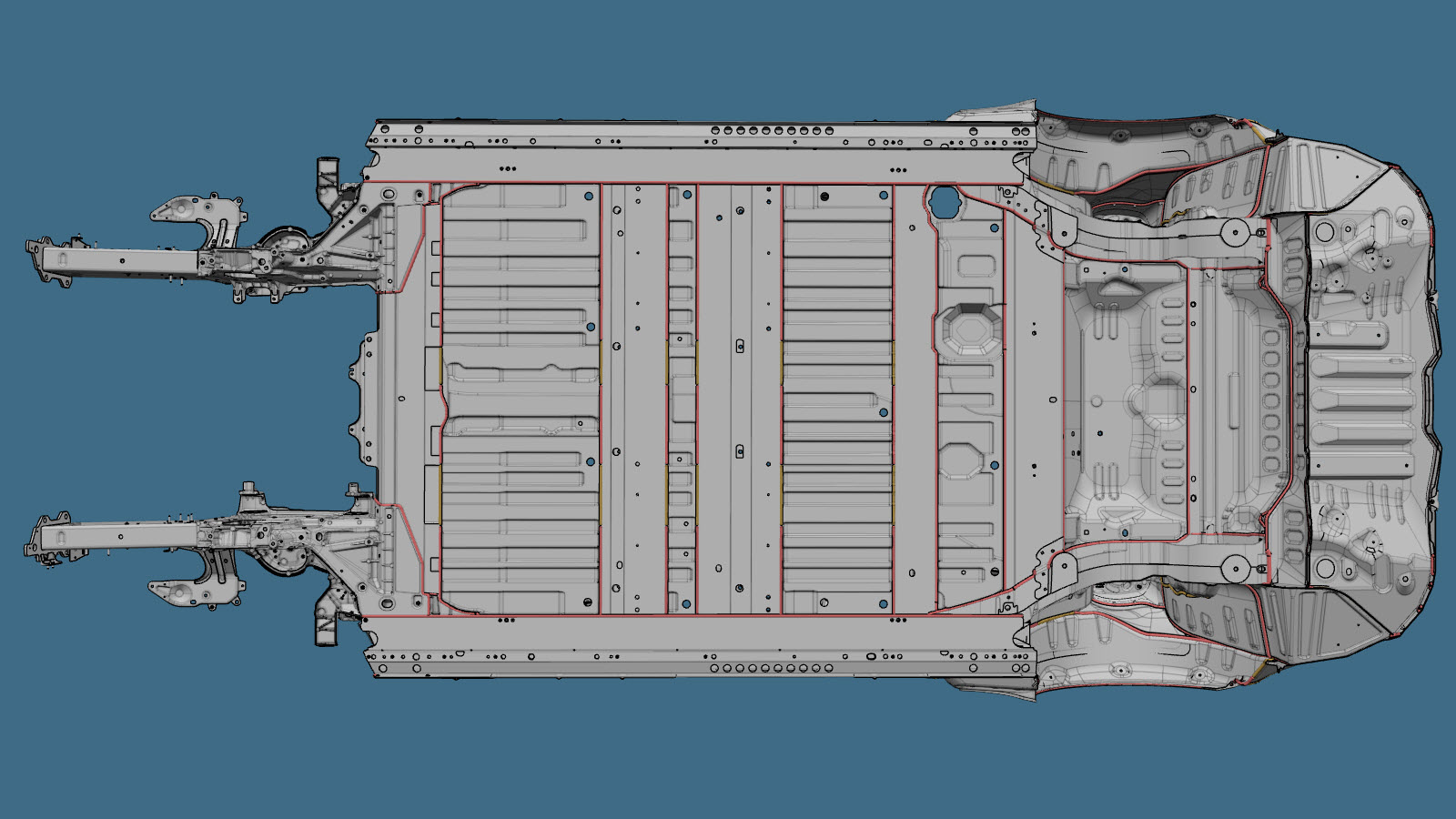

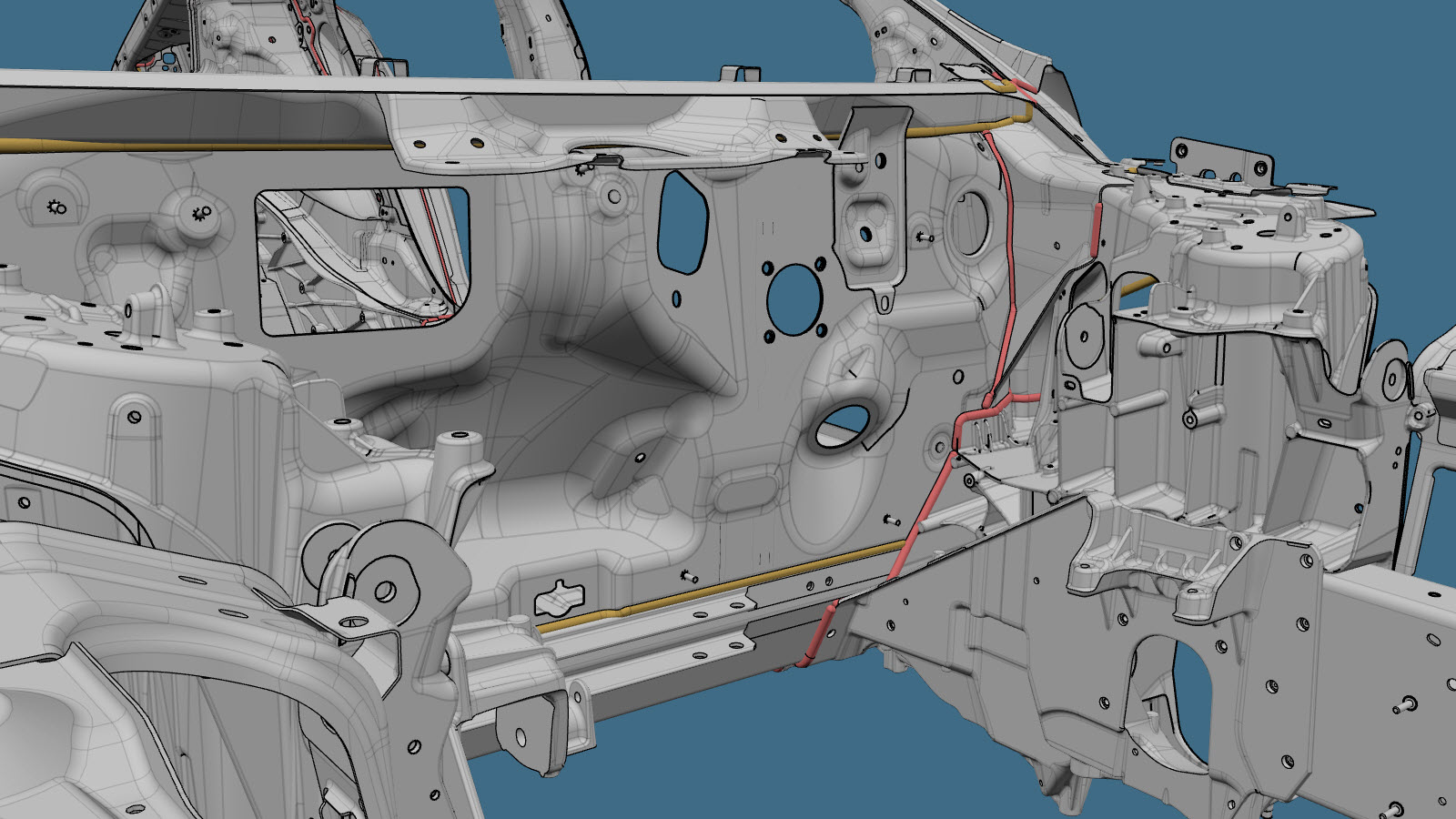

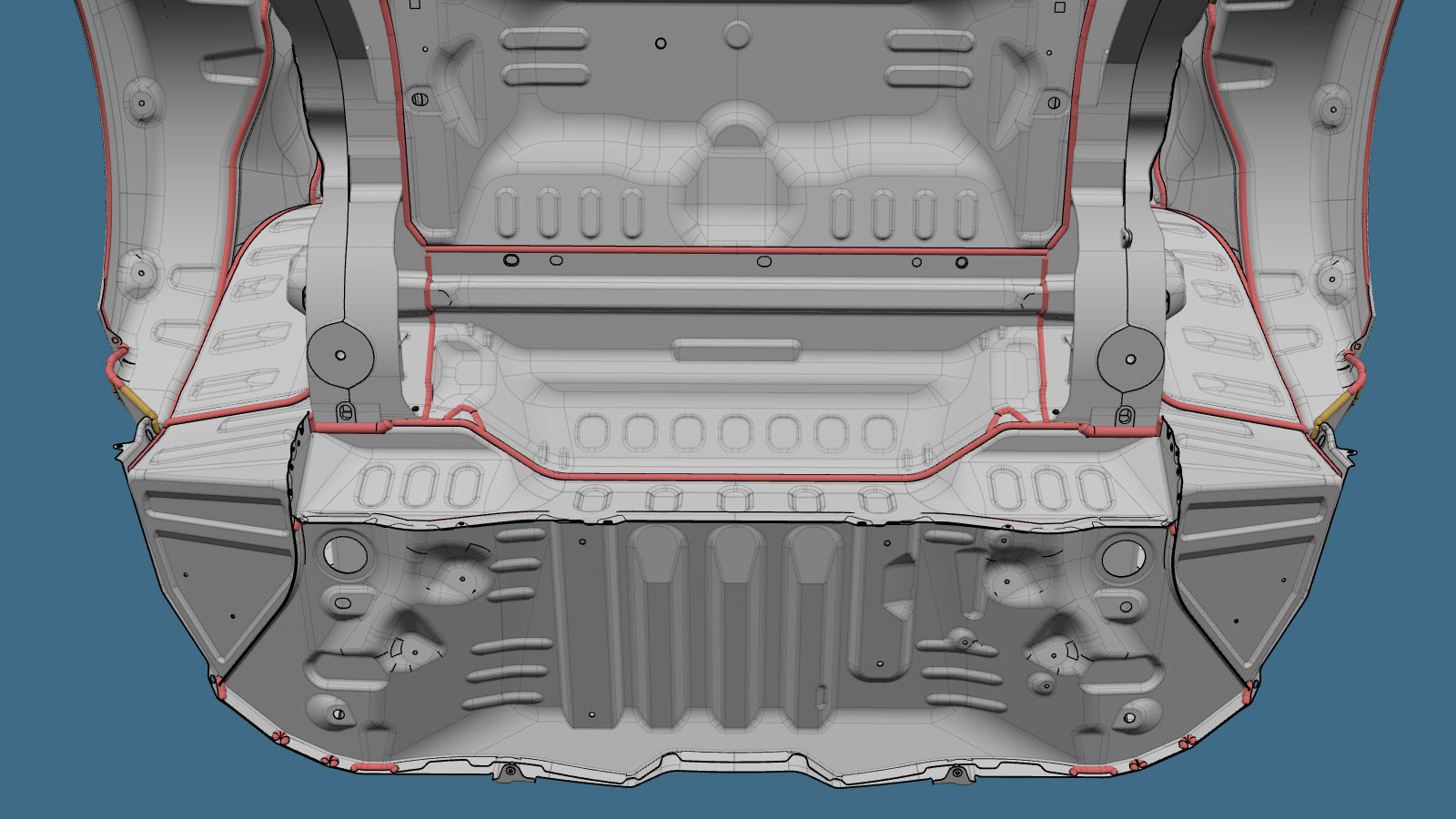

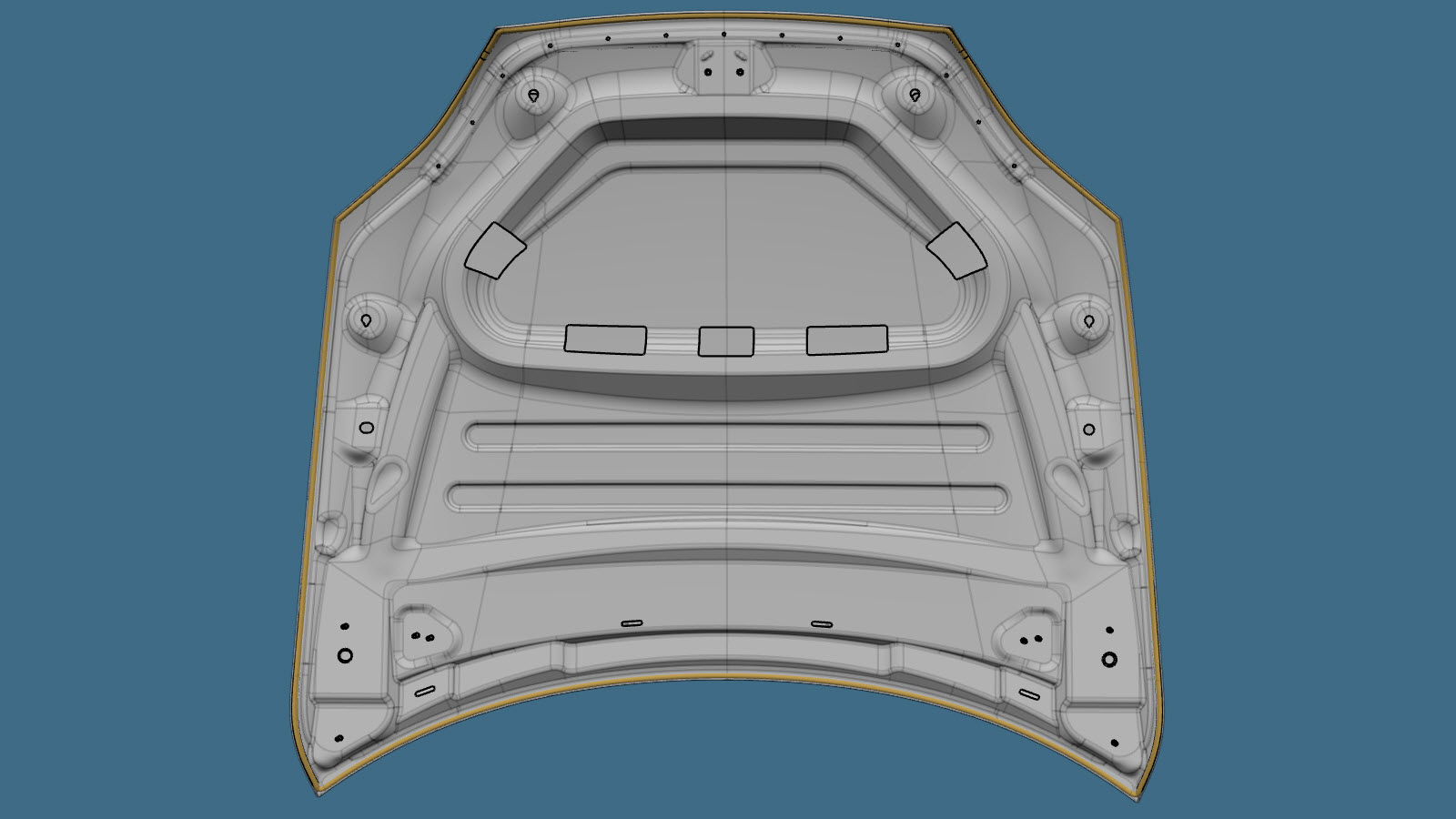

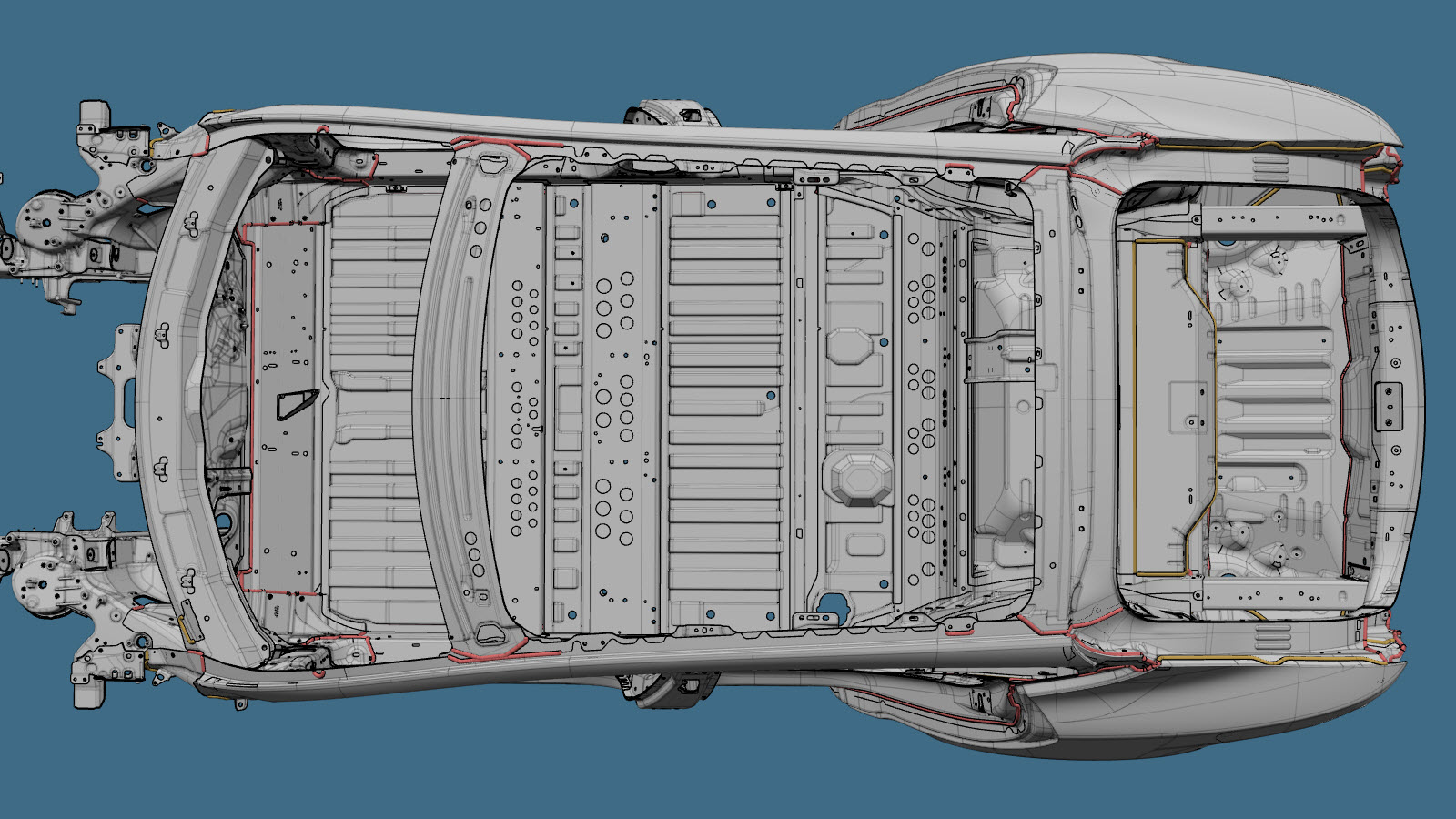

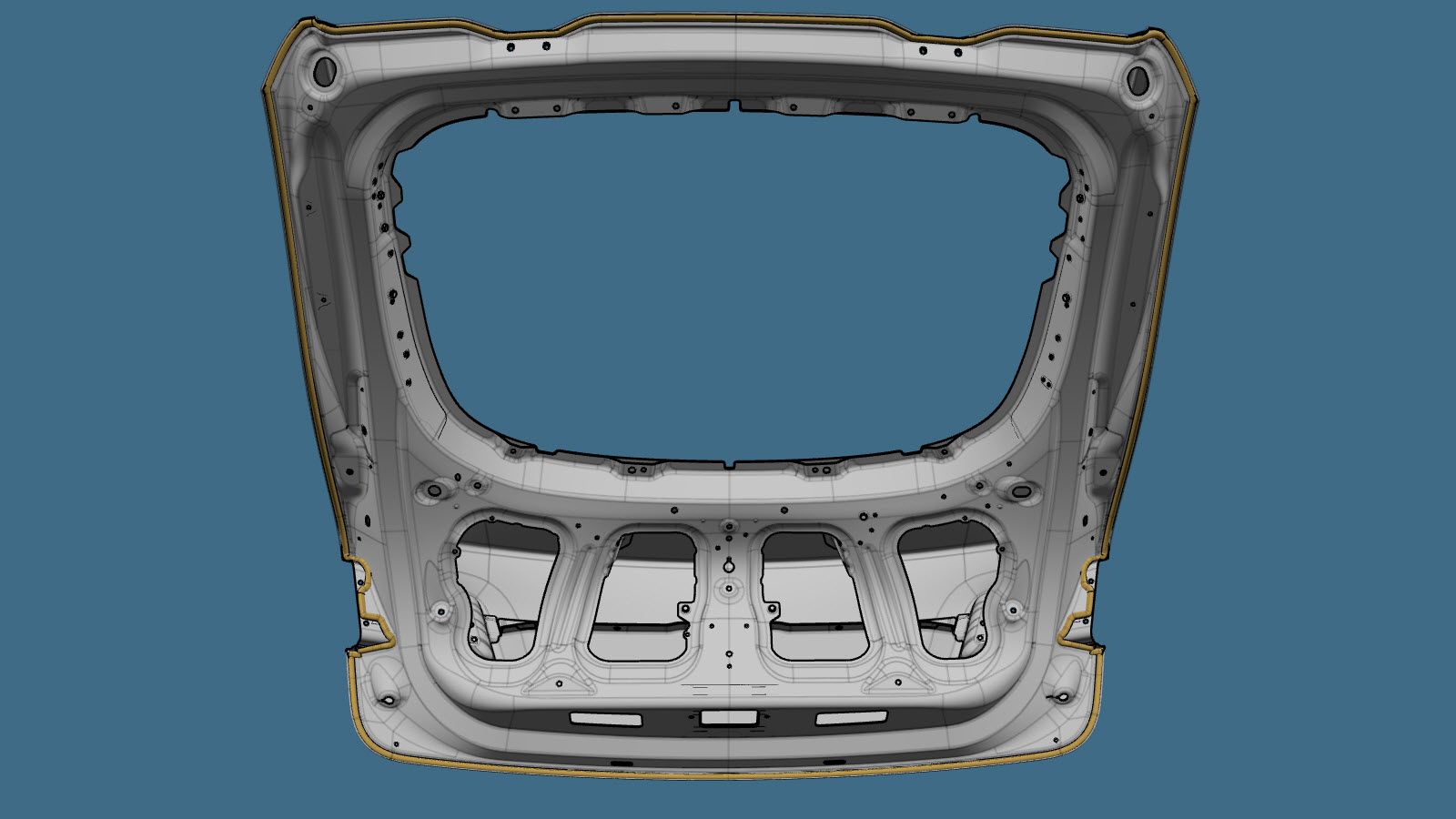

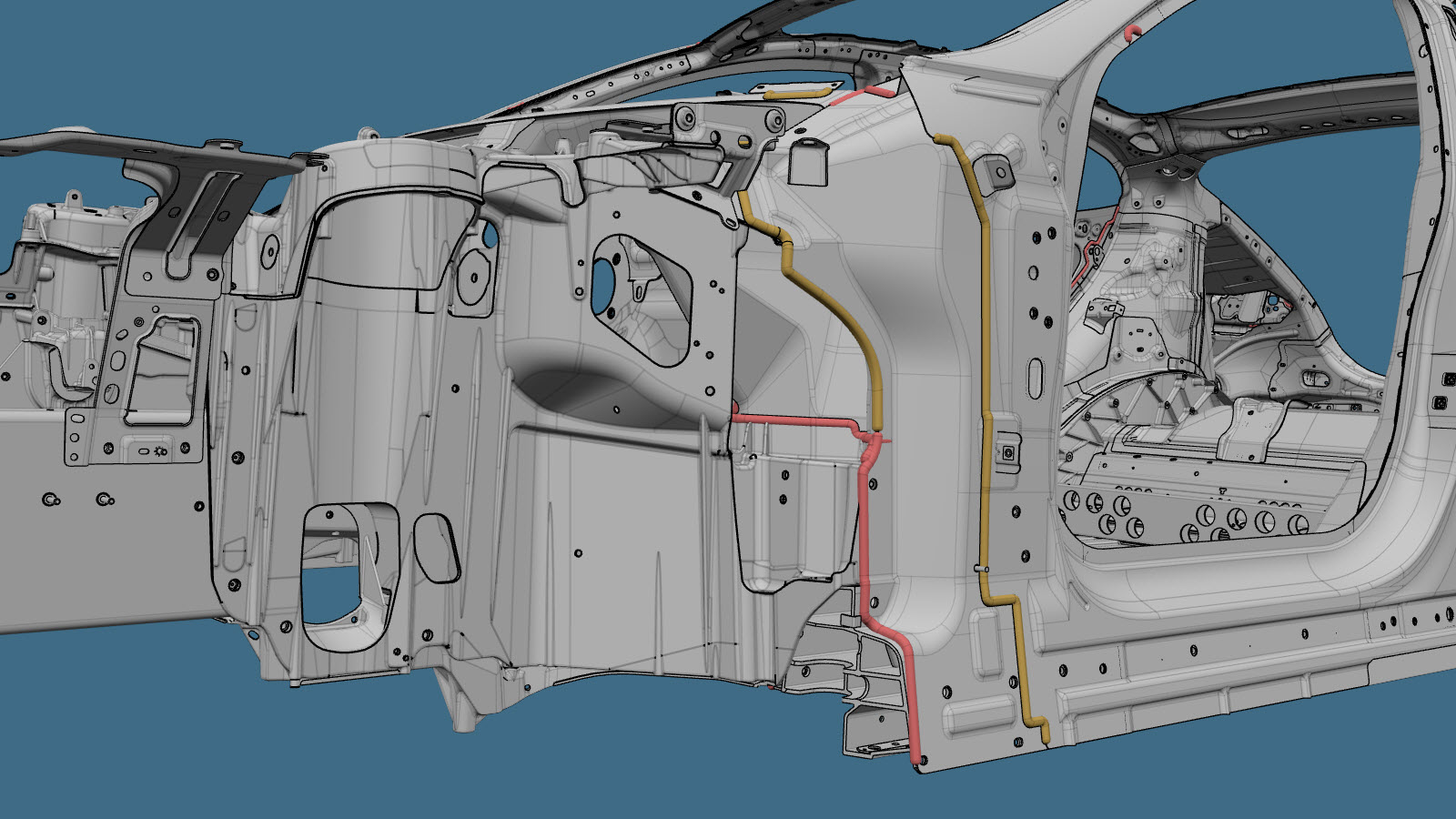

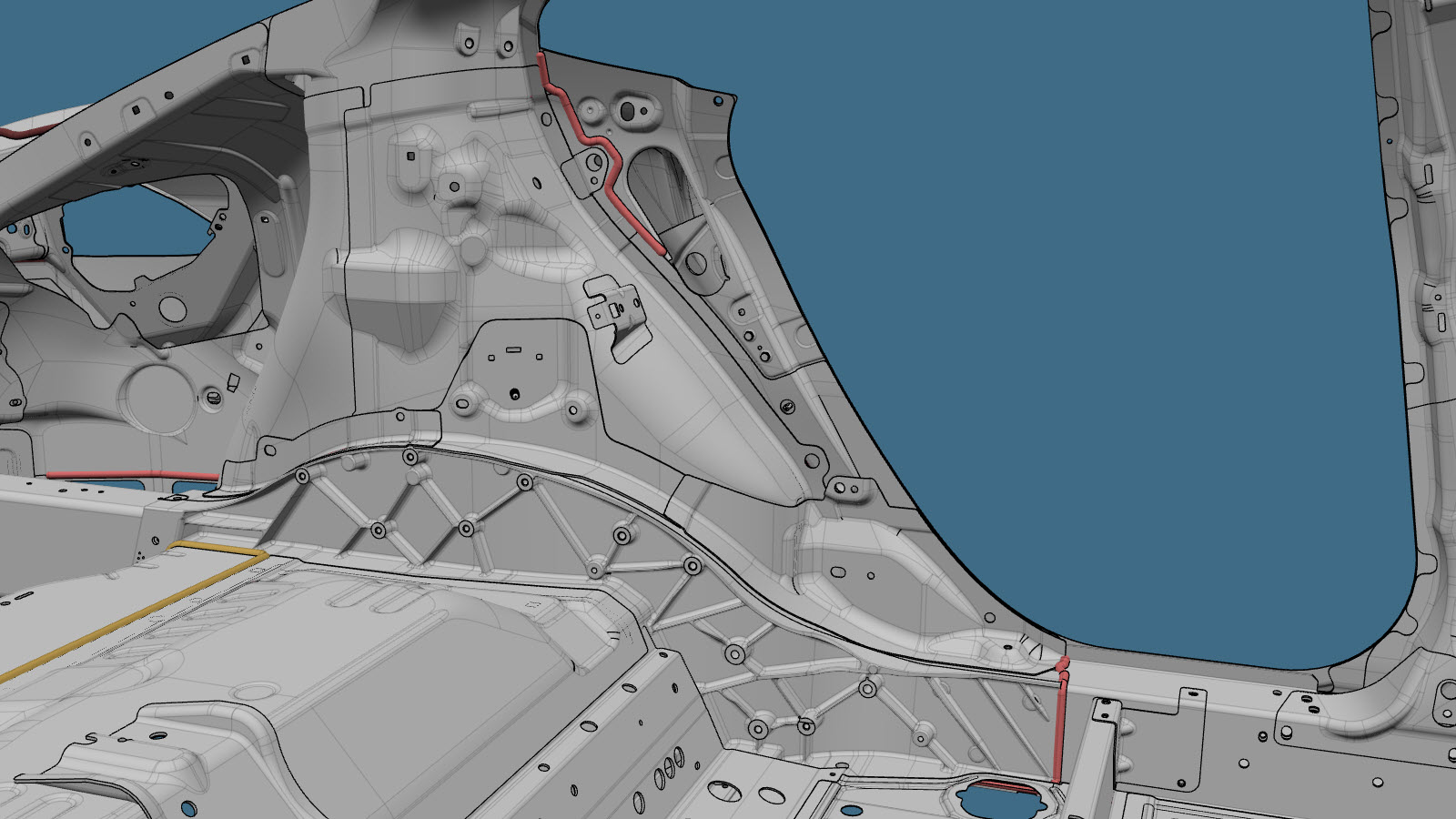

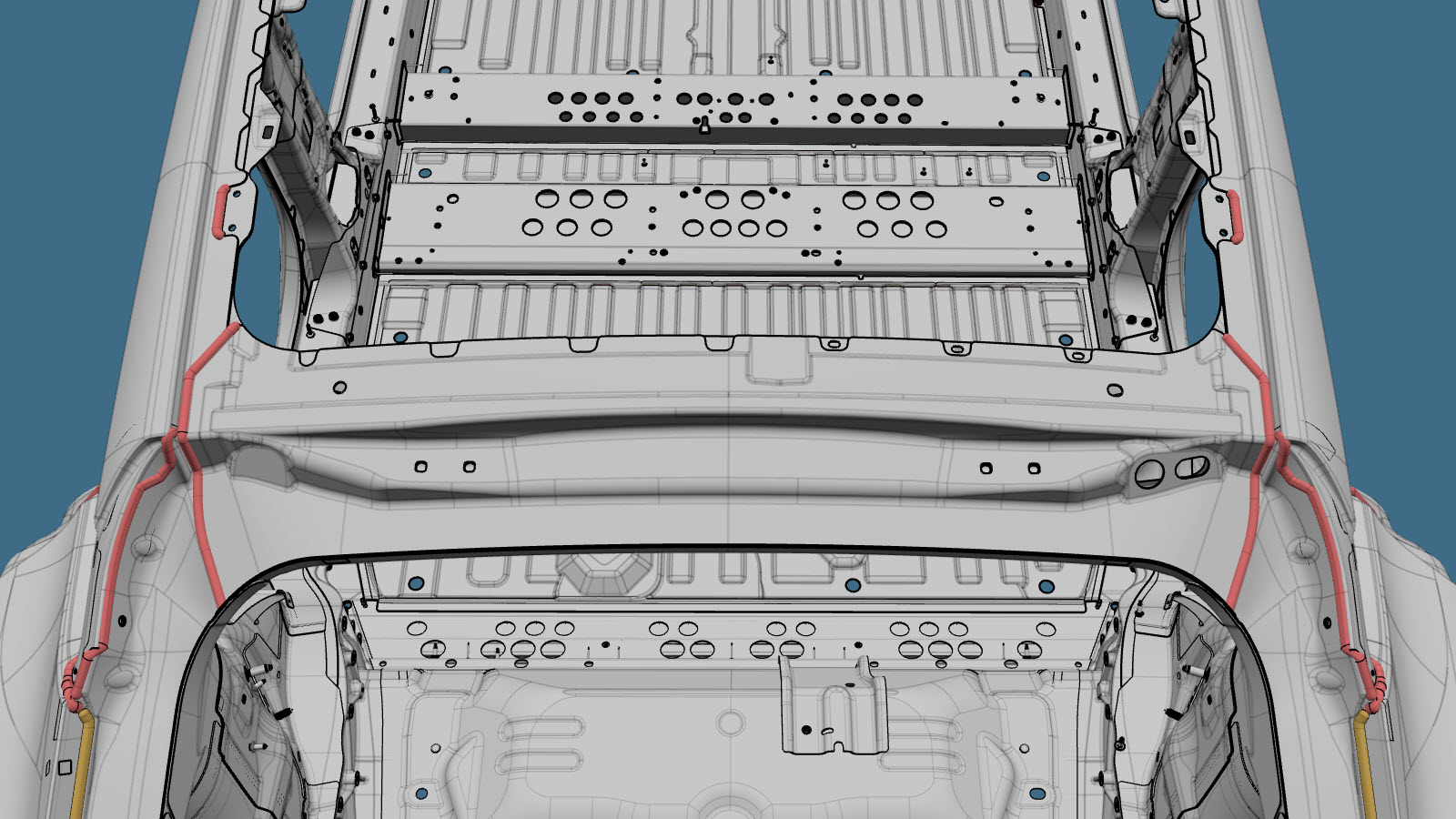

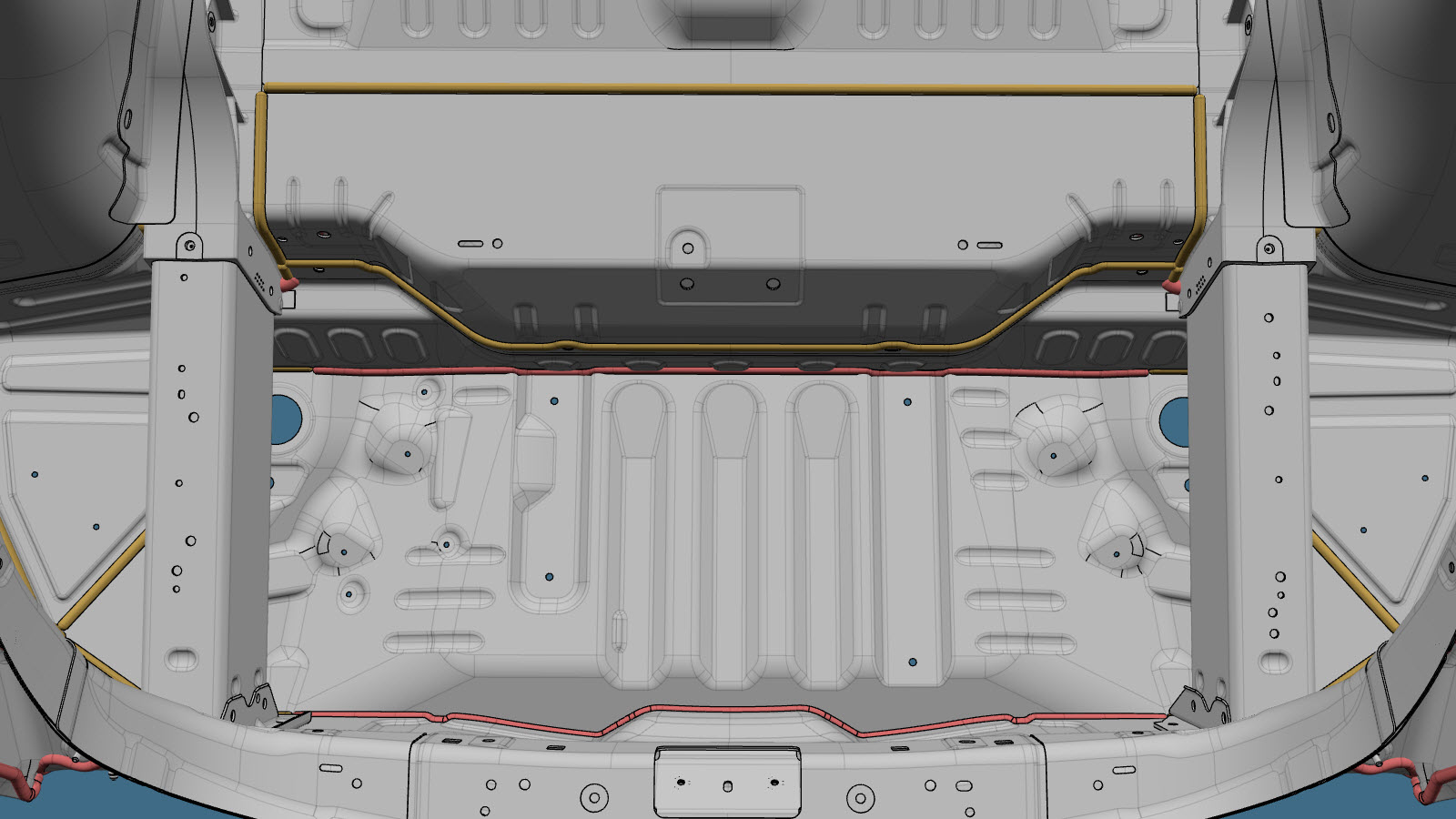

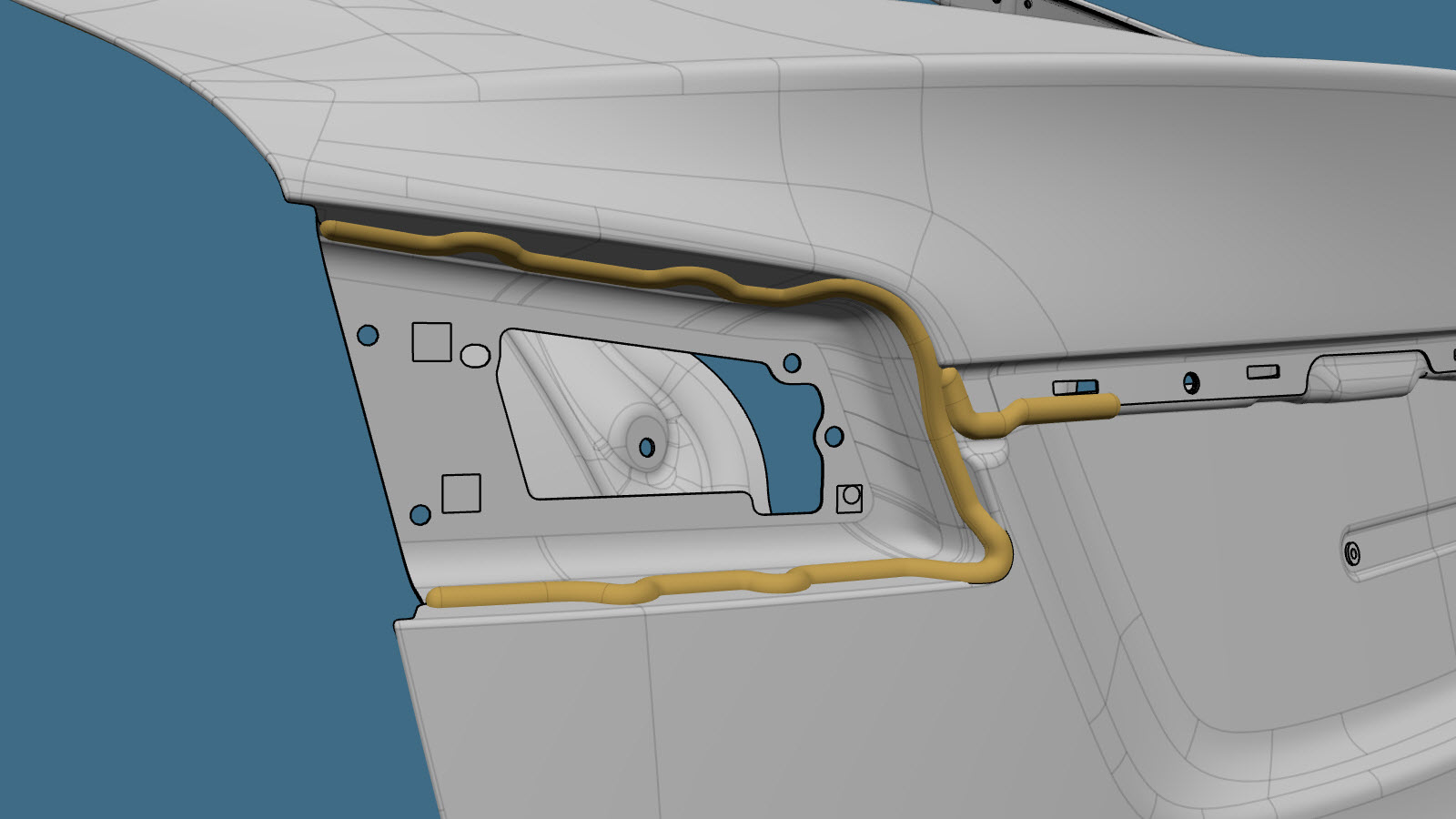

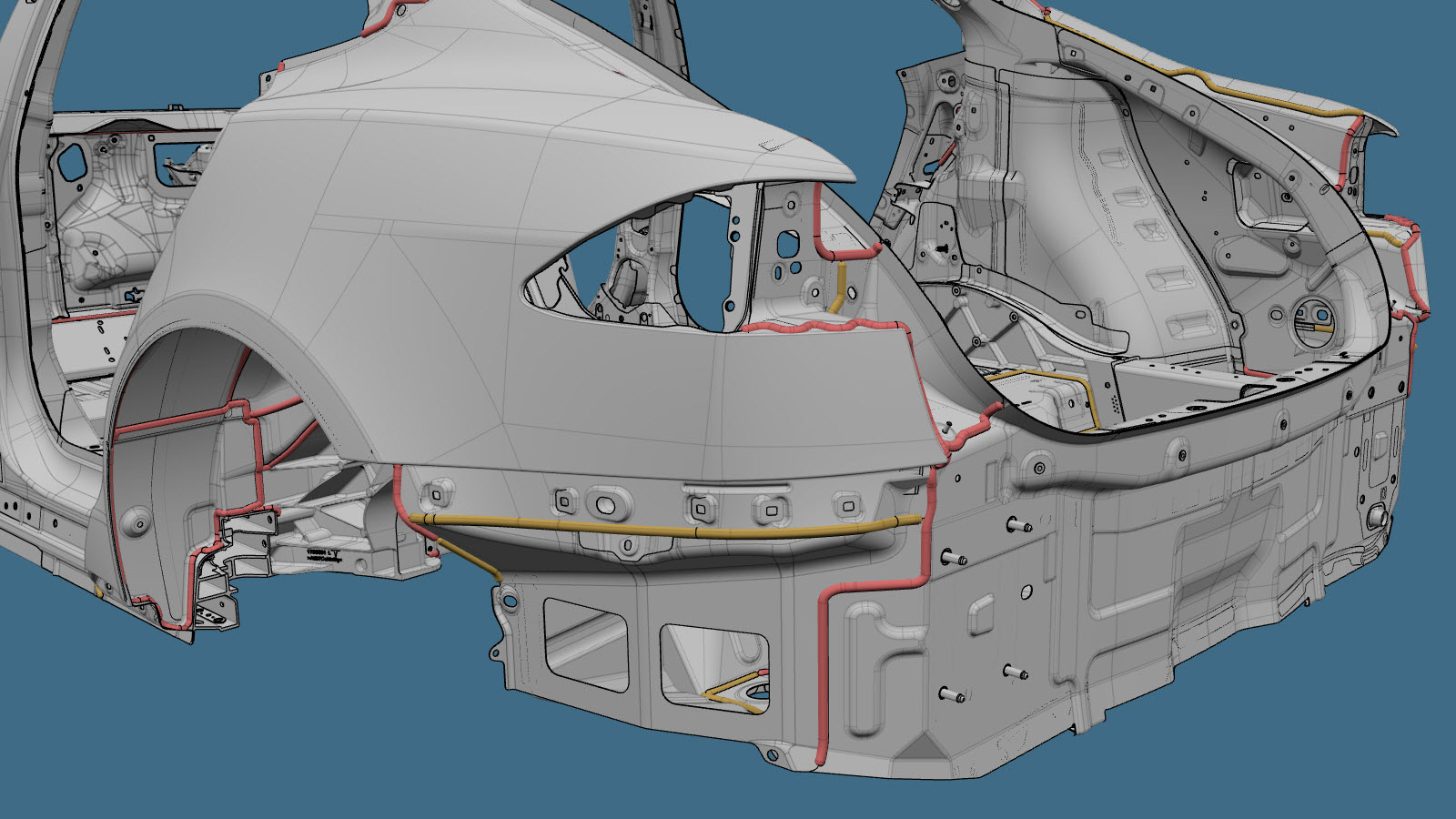

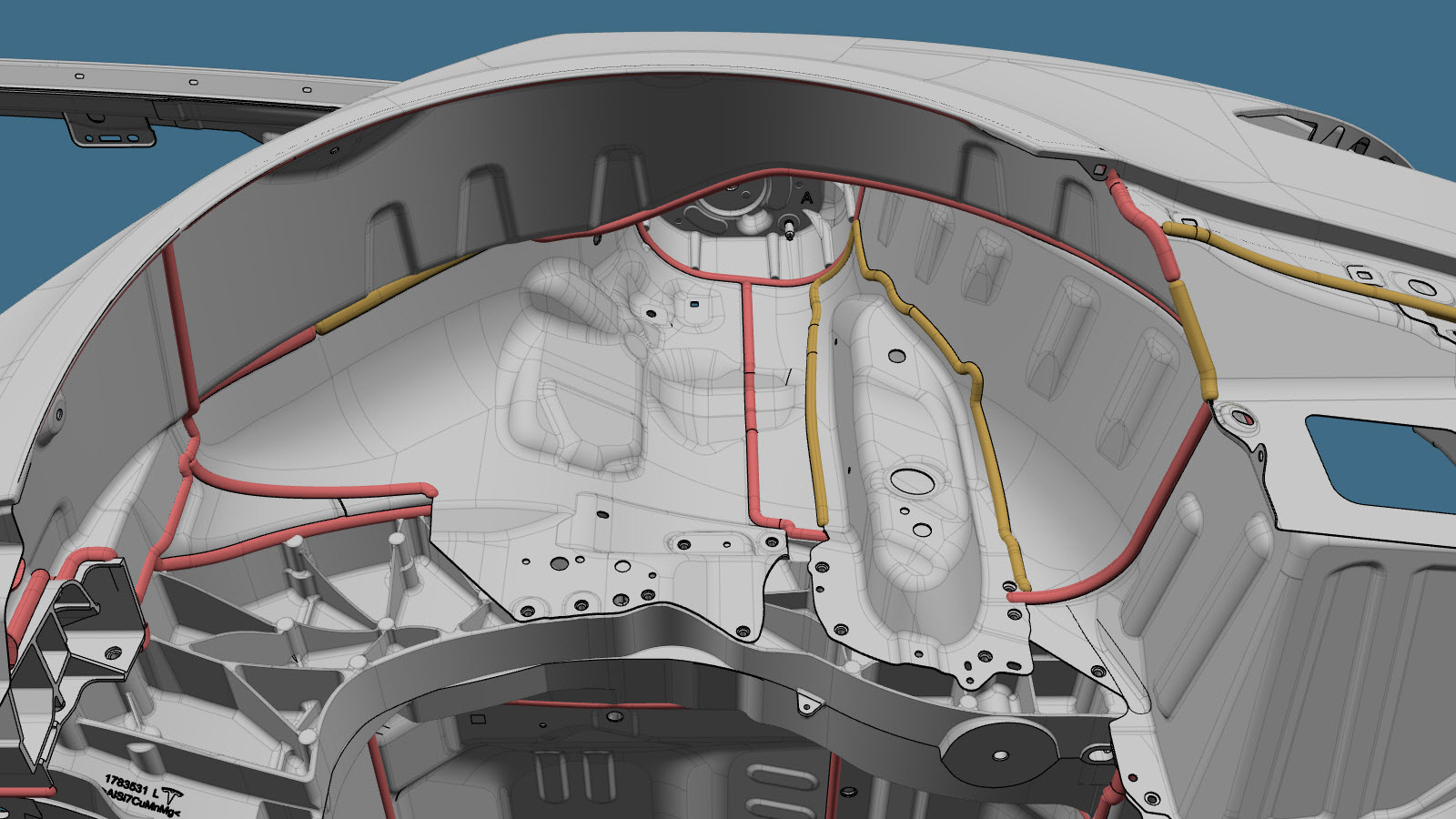

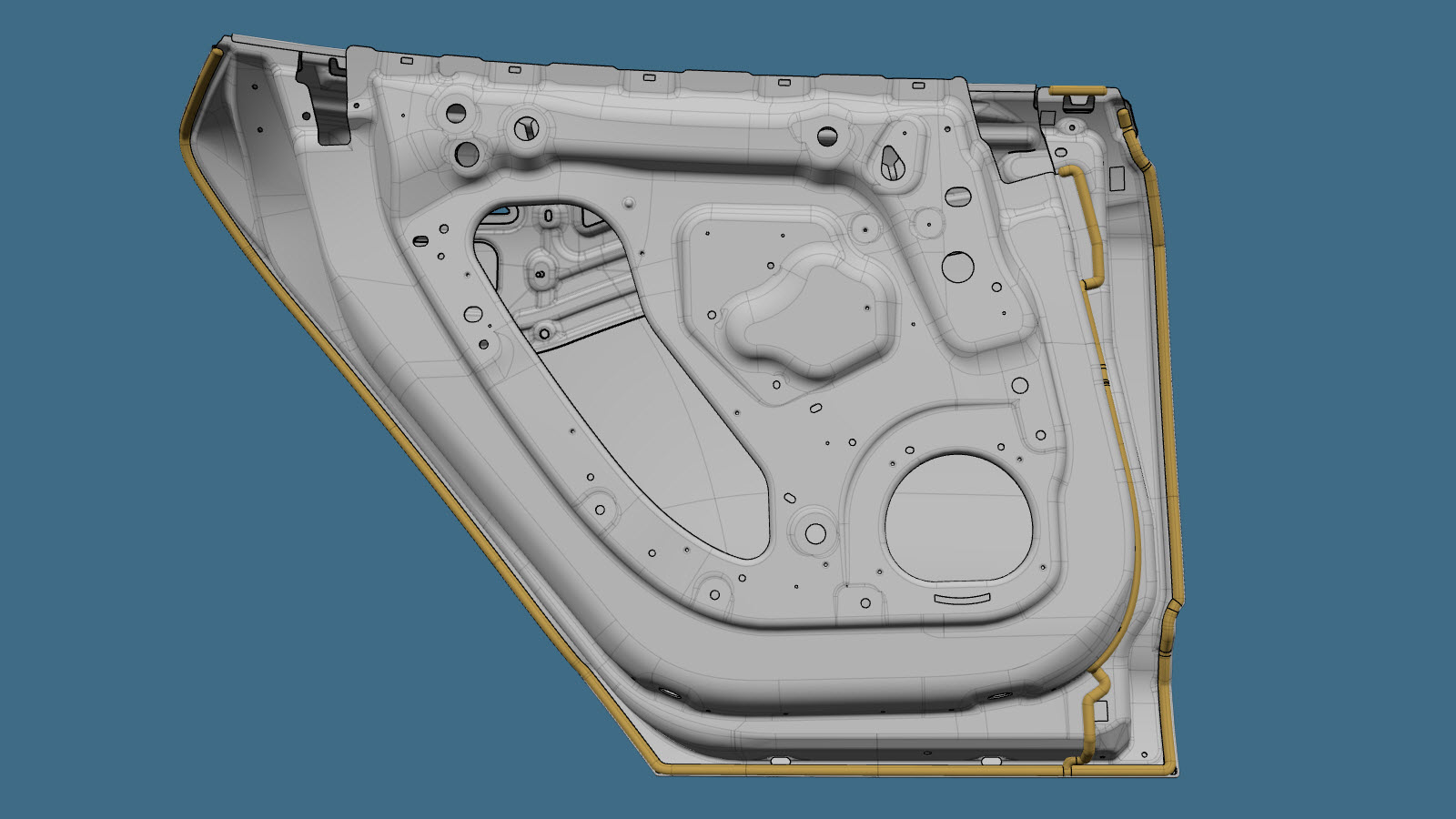

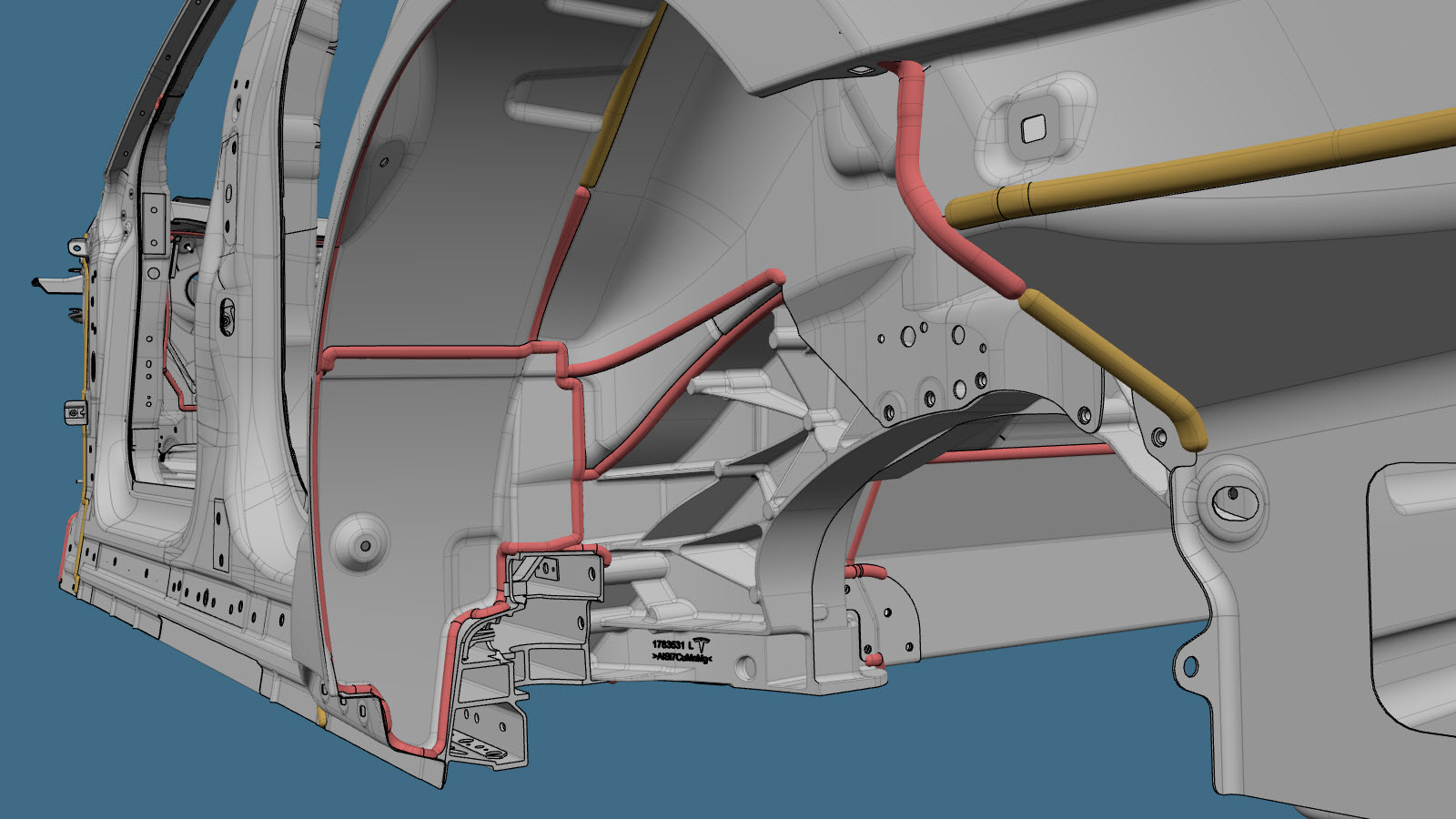

In den folgenden Abbildungen werden zwei Farben für das Schweißnaht-Dichtmittel verwendet.
 | Schweißnaht-Dichtmittel bei Herstellung des Fahrzeugs aufgetragen (im Werk) |
 | Schweißnaht-Dichtmittel, das im Rahmen der Reparatur auf den Reparaturbereich aufgetragen werden muss. Anmerkung Bevor Sie Schweißnaht-Dichtmittel auftragen, beachten Sie den Abschnitt Auftragen von Schweißnaht-Dichtmittel in Arbeitsgänge nach der Reparatur. Anmerkung Tragen Sie beim Auftragen von Schweißnaht-Dichtmittel zwischen der HV-Batterie und dem Boden eine Raupe von höchstens 2 mm Dicke auf. Stellen Sie sicher, dass das Schweißnaht-Dichtmittel weder auf die Oberseite der HV-Batterie noch auf eines der Bodenbleche drückt. Anmerkung Tragen Sie Schweißnaht-Dichtmittel nicht so auf, dass es die Funktion einer Schließkomponente (Tür, Haube, Kofferraum oder Heckklappe) oder die Befestigung einer anderen Komponente, die möglicherweise im Reparaturbereich angebracht wird, (Scheinwerfer, Heckleuchte, Glasdach) stören könnte. Siehe Zugelassene Chemikalien zur Liste der zugelassenen Schweißnaht-Dichtmittel. |
Anmerkung
Die gezeigten Wege für das Schweißnaht-Dichtmittel dienen zur Referenz, um zu zeigen, wo Schweißnaht-Dichtmittel aufgetragen werden sollte, ohne dass sie das eigentliche Schweißnaht-Dichtmittel darstellen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
