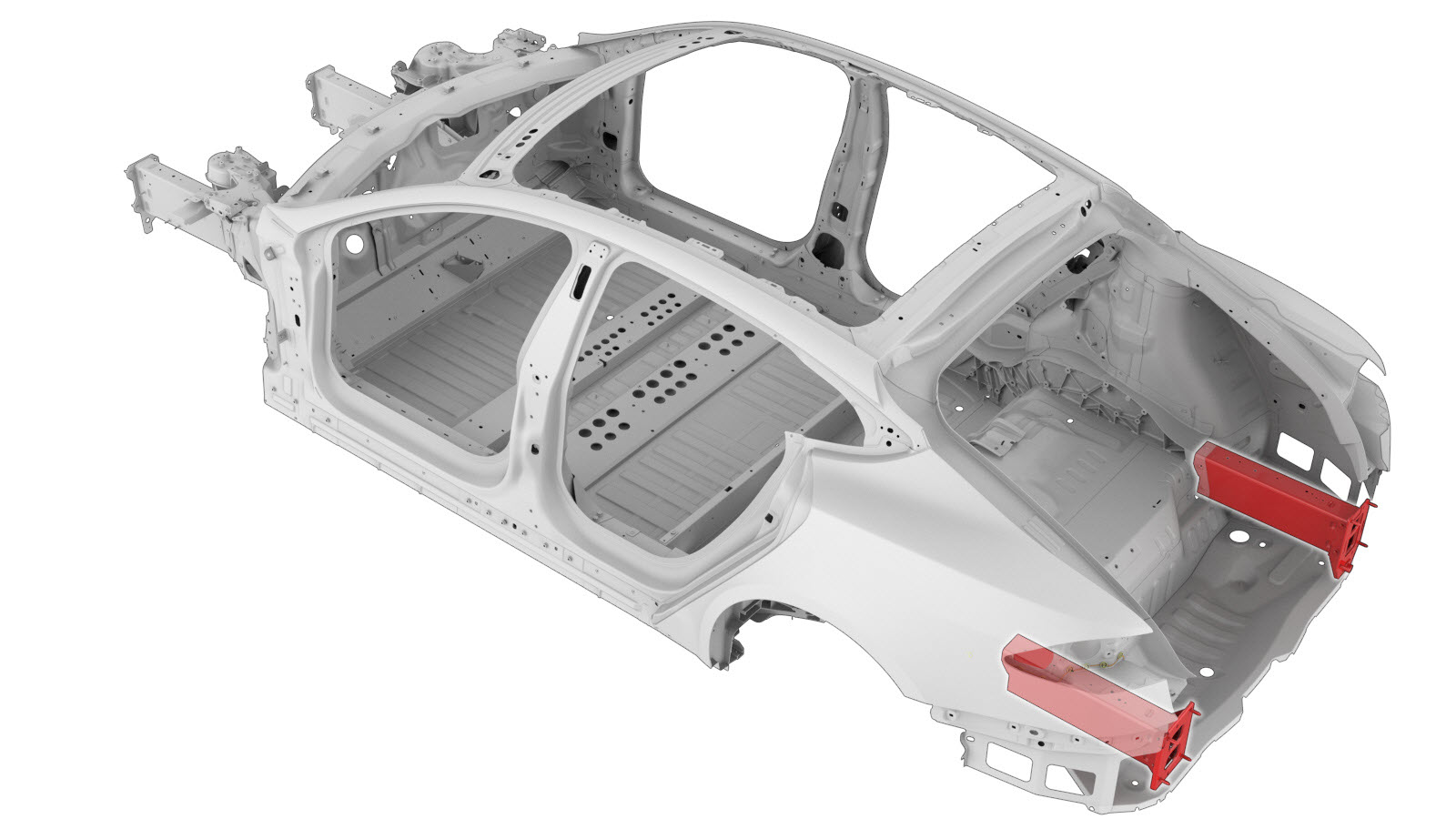

Baugruppe Rahmenträger hinten
Korrekturcode:
10101818602
10101818502
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|

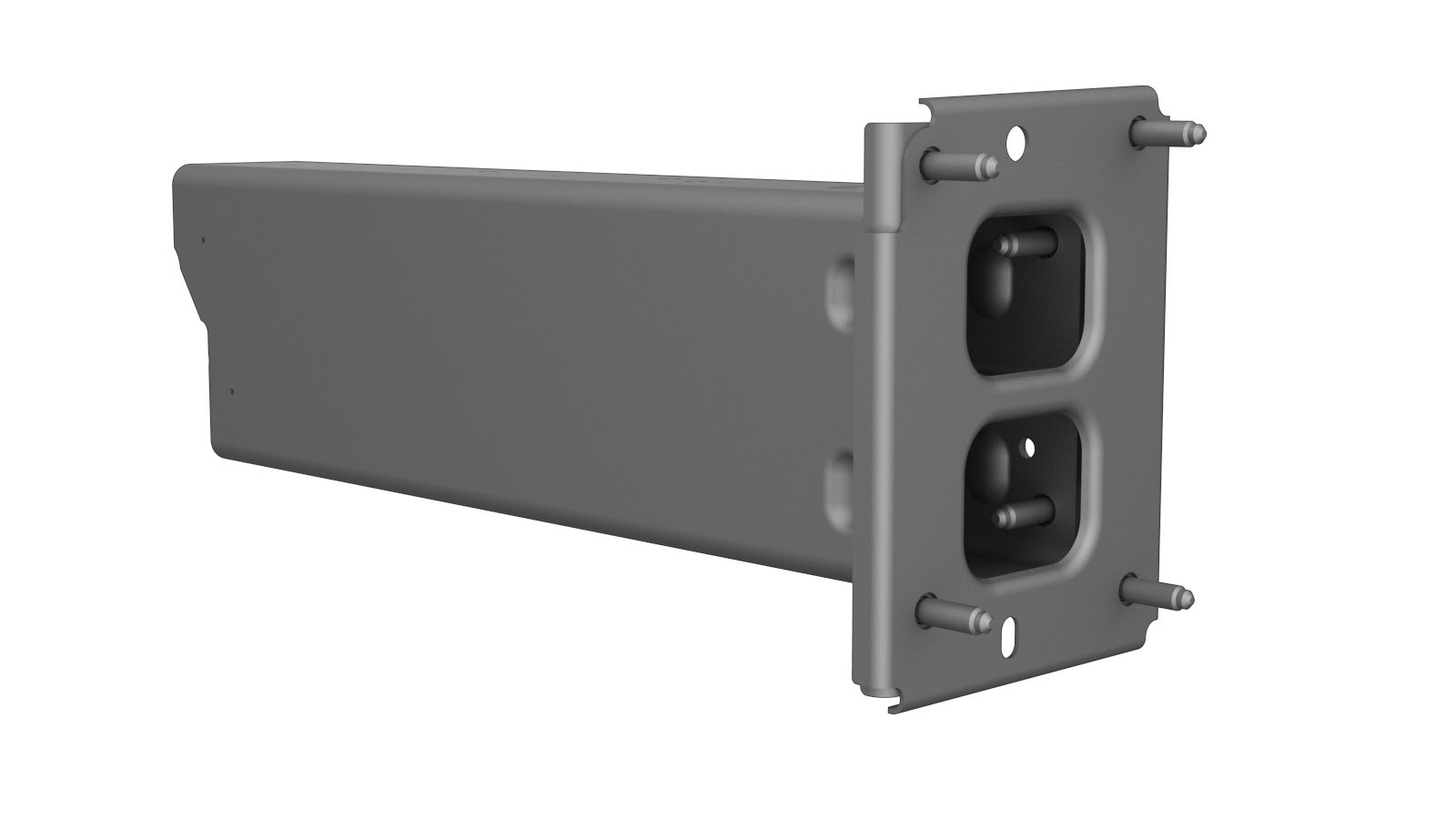

| 1 | BGR – TRÄGER – RECHTECK-TRÄGER-EXTRUSION HI – LH (Rahmenträger hinten – LH) | |

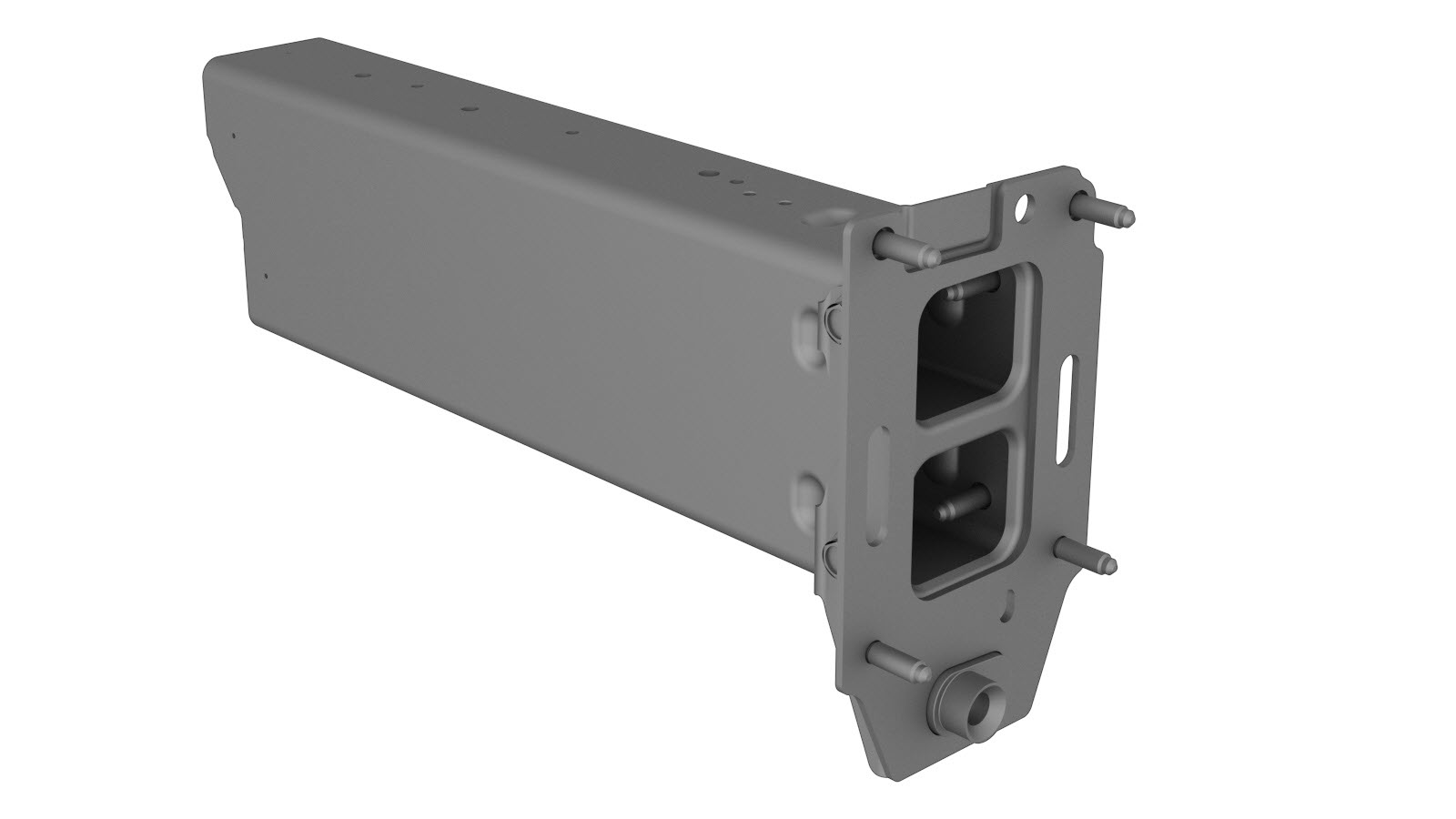

| 1 | BGR – TRÄGER – RECHTECK-TRÄGER-EXTRUSION HI – RH (Rahmenträger hinten – RH) | |
| 5 |
Torx-Schraube , SCHRAUBE,BFLG,TRX,M8x27.0[10.9]-M-NP-08 |
Tesla-Teilenummer 1022448-00-A. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie Hintere Blechbaugruppe (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
-
Entfernen Sie Bodenverlängerung Kofferraum hinten.
-
Entfernen Sie das ursprüngliche Bauteil.
-
Bereiten Sie den Einbau vor.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-

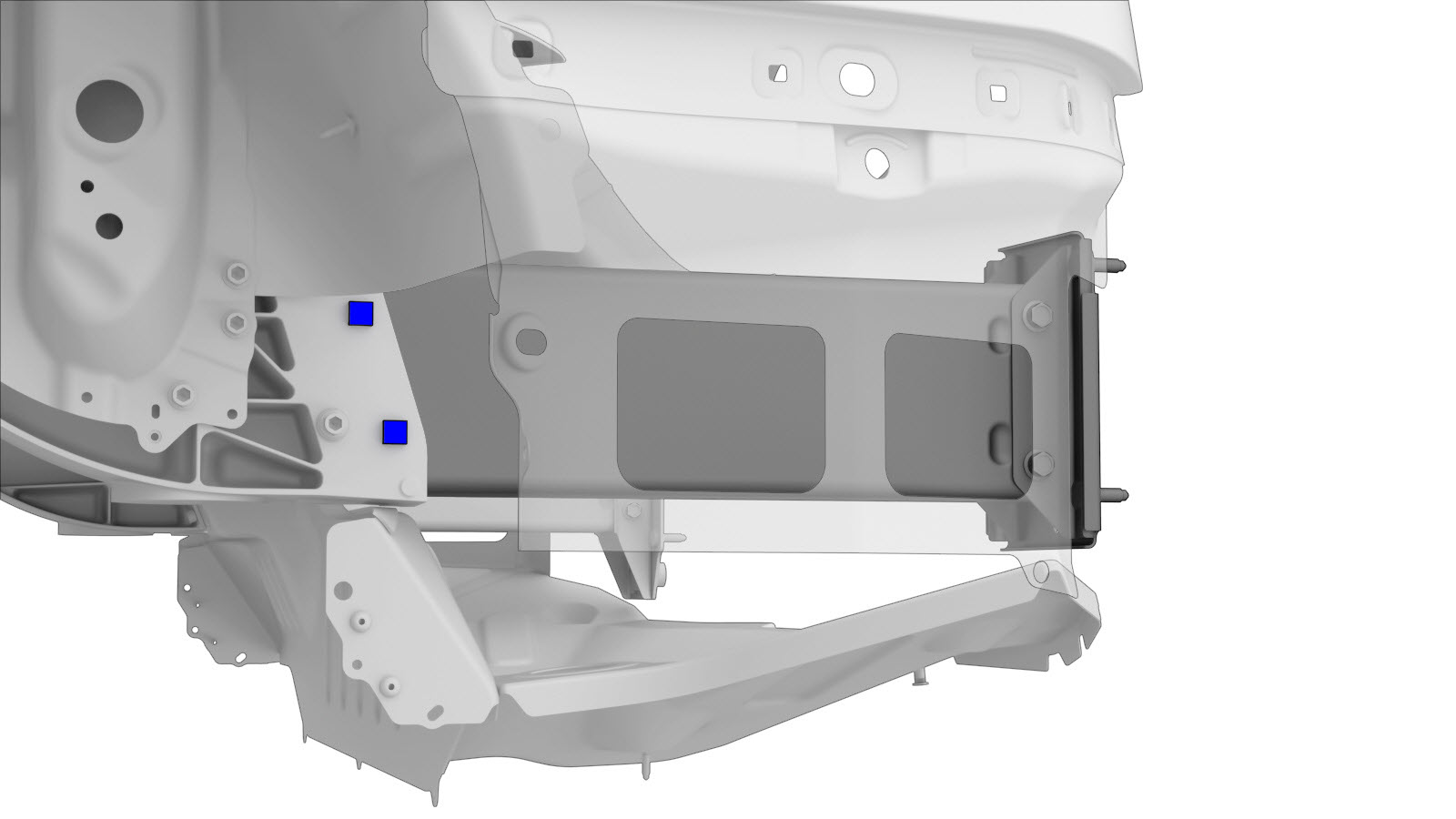

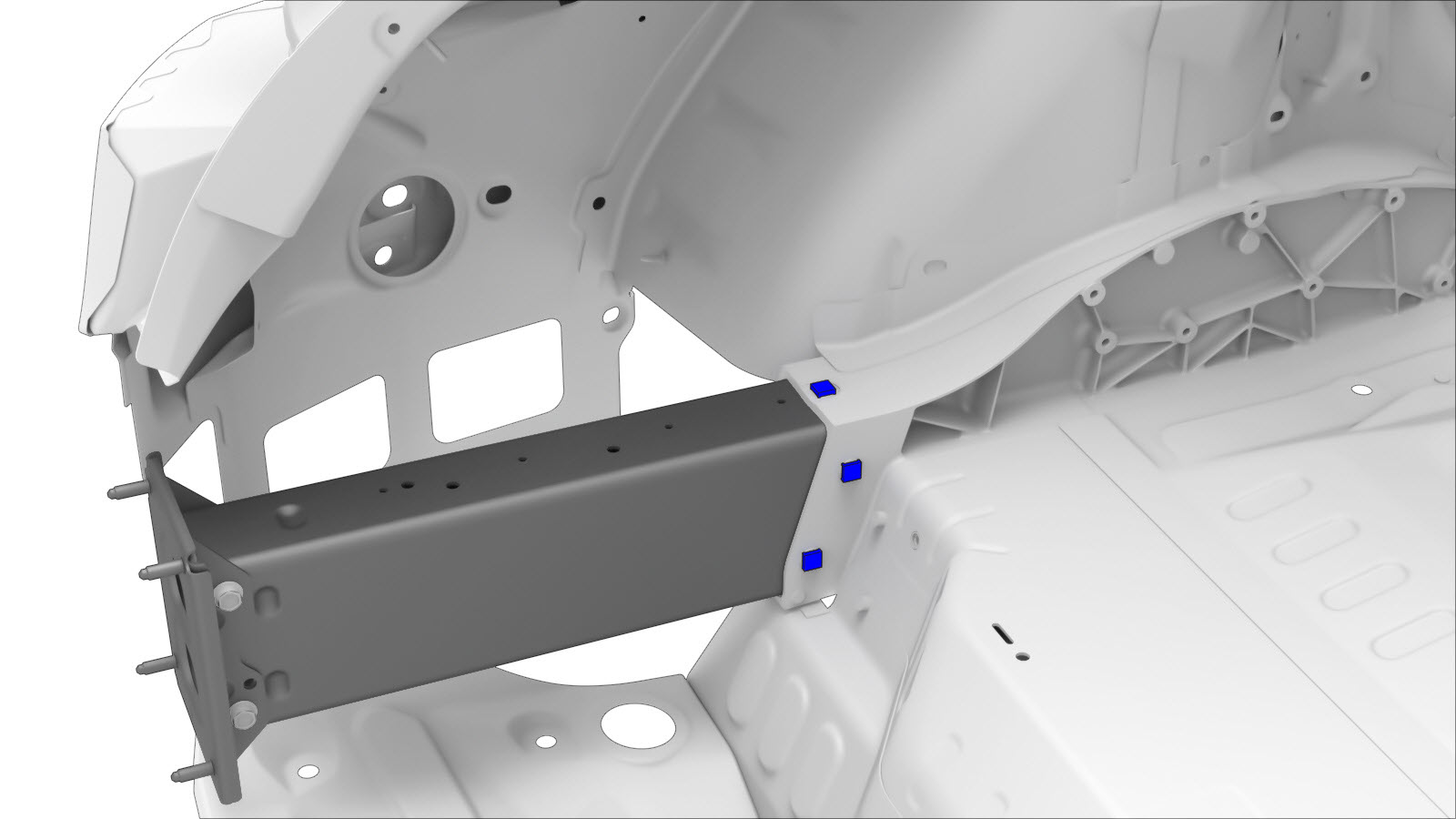

Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 30 Nm fest.
-
Montieren Sie Bodenverlängerung Kofferraum hinten.
-
Montieren Sie Hintere Blechbaugruppe (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden).
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
