Torque-Box innen

Reparaturinformationen

Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für Guss-Torque-Box innen (vorne) für weitere Informationen.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	TORQUE-BOX INNEN/MOTORBEFESTIGUNG (Torque-Box innen)

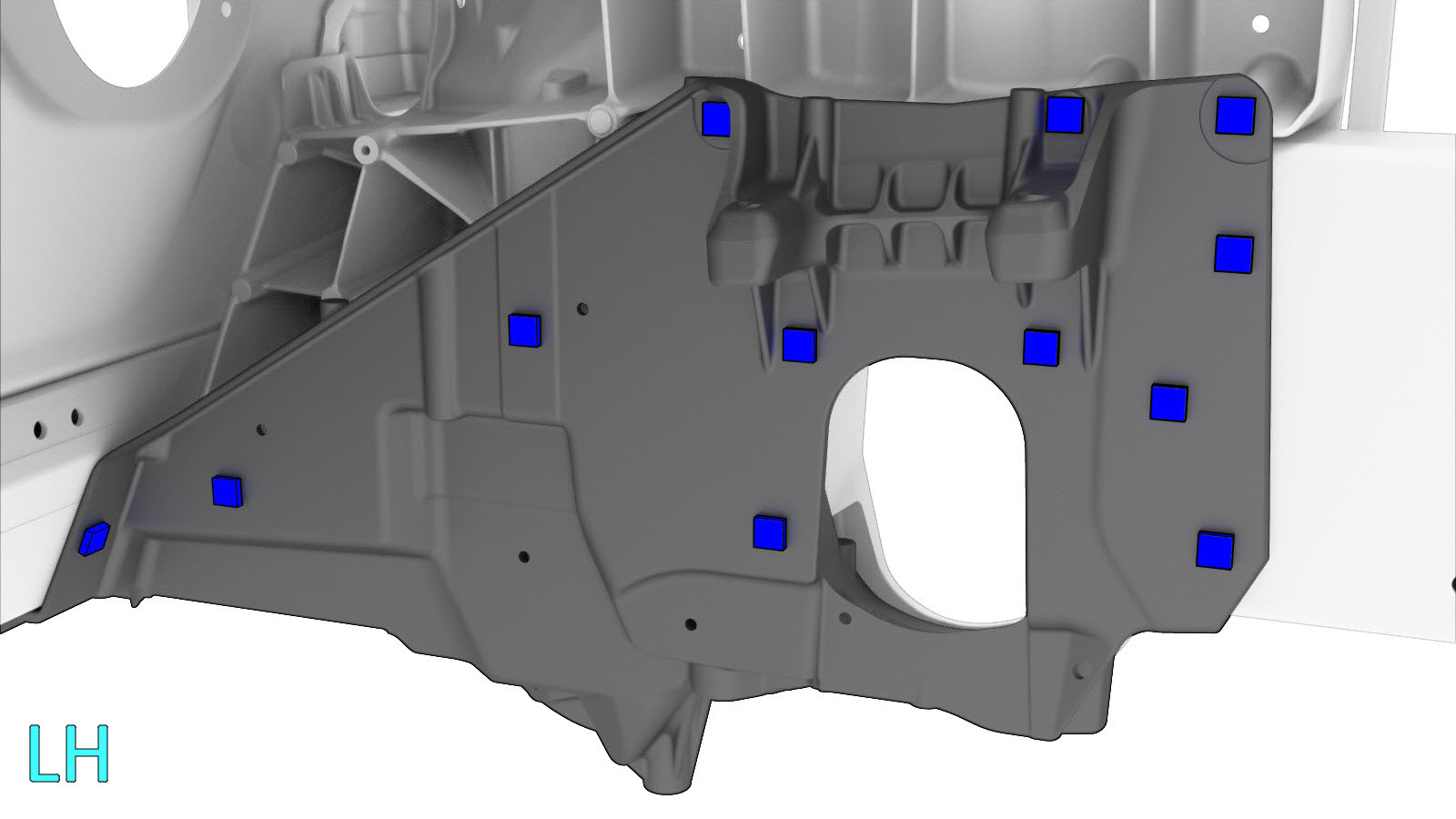

LH Bauteil: 12 RH Bauteil: 14	Torx-Schraube , T2000,M8x1.25-28,PF,[88],G1009	Tesla-Teilenummer 1621839-00-B

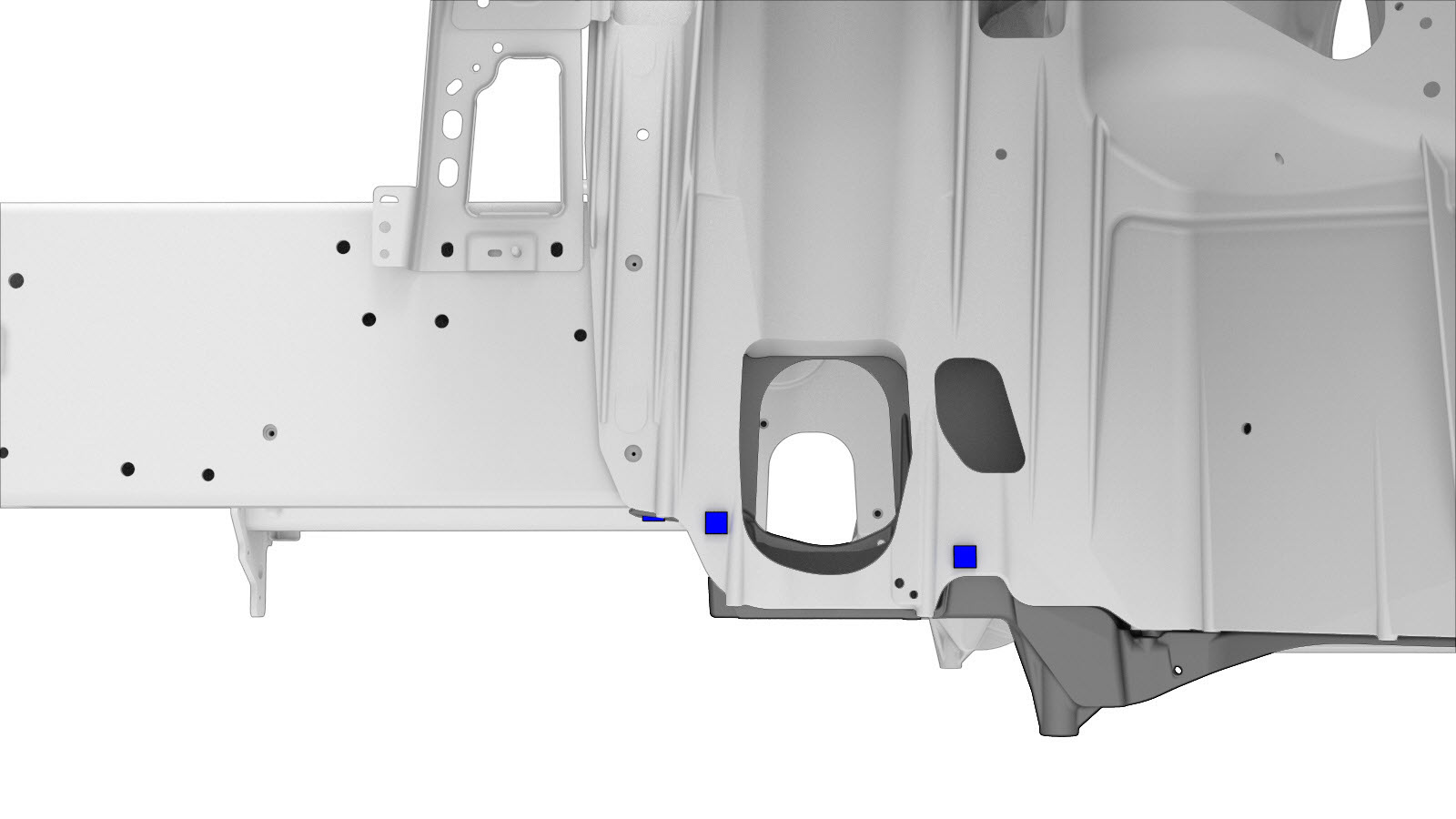

6	Torx-Schraube , SCHR,BFLG,TRX,M8X27,0[10,9]-M-NP-08	Tesla-Teilenummer 1022448-00-A
1	Schraube SCHRAUBE,HH,M8-1,25x27,[109],G0110,M	Tesla-Teilenummer 1621820-00-A

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie den angegebenen Teil des ursprünglichen Schwellerbauteils.
Schnittlinie

Bezugslinie/-punkt
- A = 24 mm.
- B = 213 mm.
Anmerkung
Behalten Sie den entfernten Teil des Schwellers, da er wieder eingebaut wird.

oder Schrauben
Entfernen Sie das ursprüngliche Bauteil.

oder Schraube, Torx-Kopf
Entfernen Sie 2 mm Material von der gezeigten Oberfläche, um sicherzustellen, dass der Federbeindom die Torque-Box nicht mehr berührt.

Anmerkung
Wenn Ihr Fahrzeug an dieser Stelle ursprünglich ein Befestigungsmittel hatte, wird dieses nicht ersetzt.
Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Schraube, Torx-Kopf

oder Schrauben

Anmerkung
Montieren Sie den Teil des Schwellers, der zuvor entfernt wurde (rot dargestellt). Tragen Sie Strukturklebstoff auf die Passflächen des geschnittenen Schwellerabschnitts und der Torque-Box innen auf.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.

Anmerkung
Tragen Sie im angegebenen Bereich keinen Strukturklebstoff auf das Bauteil oder das Fahrzeug auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

Anmerkung
Füllen Sie alle verbleibenden Spalte zwischen dem wieder eingebauten Schwellerabschnitt und der Torque-Box innen mit Strukturklebstoff.
Ziehen Sie die Schrauben mit 30 Nm fest.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
