Baugruppe Seitenwand innen komplett

Korrekturcode: 10101901502 10101901702 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Anmerkung

Das Aussehen der Teile im Reparaturbereich kann aufgrund unterschiedlicher Fahrzeugbaudaten geringfügig abweichen. Es sind keine Änderungen am Reparaturverfahren notwendig. Wenn aufgrund von Abweichungen in den Teilen Änderungen am Reparaturverfahren erforderlich sind, werden diese Änderungen in den jeweiligen Verfahrensschritten angegeben.

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

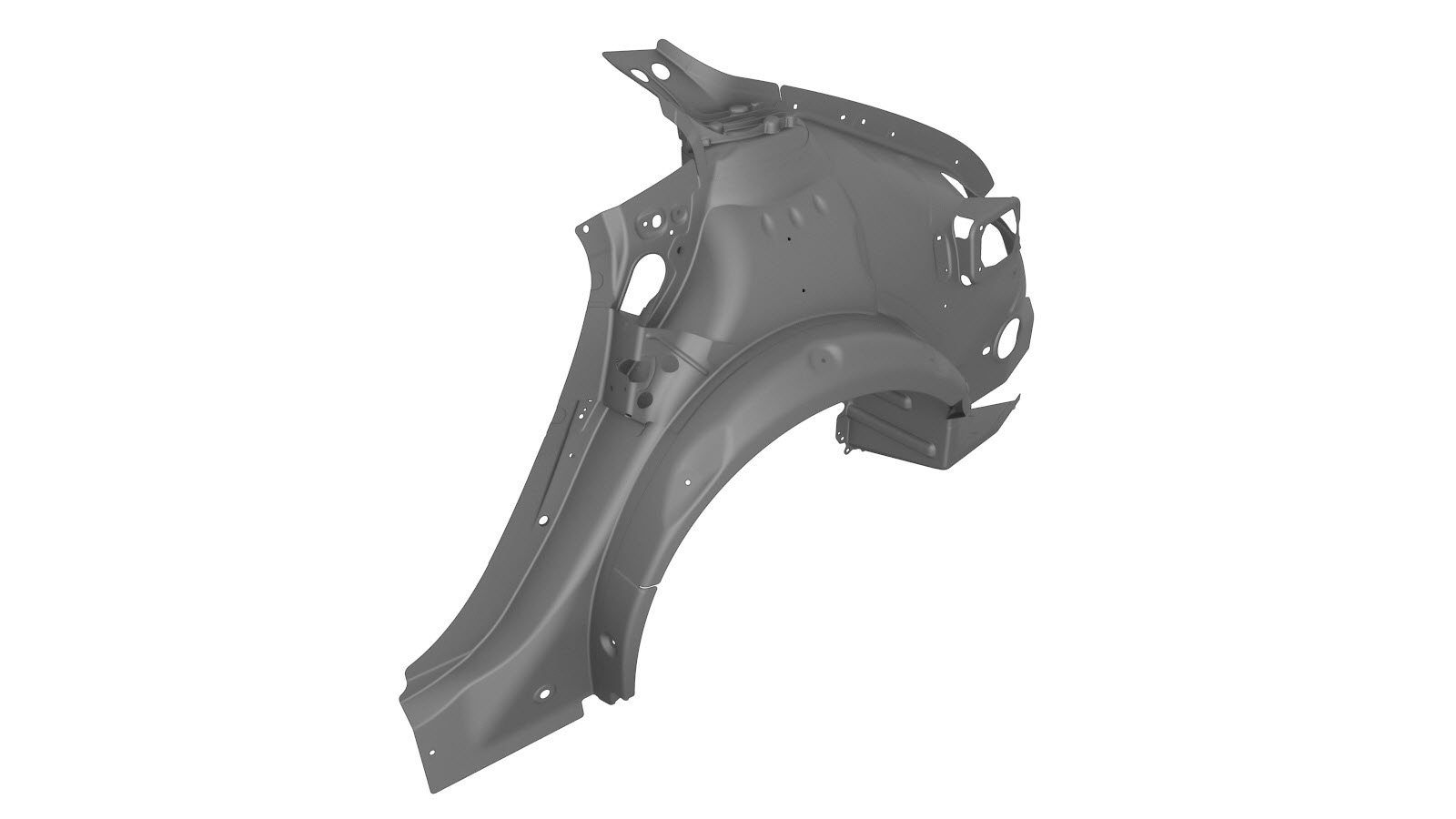

1	BGR – SEITENWAND HI INN KOMP (Baugruppe Seitenwand innen komplett)
18	Hochfester struktureller Niet, 6,5 mm
12	Struktureller Bolzenniet 6,5 mm
2	Struktureller Senkniet, 6,5 mm
2	Struktureller Niet, 6,5 mm, mittel
2	Struktureller Niet, 6,5 mm, kurz
1	Niet, 4,8 mm
10	Schraube , M8-1.25x27,[109],G0110,M	Tesla-Teilenummer 1621820-00-A.
2	Torx-Schraube , PF M8x20 PC 98 KLEB MAT	Tesla-Teilenummer 1014747-00-B.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie den erforderlichen Teil der Karosserieseite außen (Fahrzeuge, die bis zum 17. Februar 2022 hergestellt wurden), um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder Werkseitige SPRs

oder Strukturelle Niete vom Werk

oder Schrauben

oder Schraube, Torx-Kopf
Bereiten Sie die Montage der C-Säulen-Verstärkung am Federbeindom vor.
oder Hochfeste strukturelle Niete, 6,5 mm
- A = 27 mm.
- B = 9 mm.
Anmerkung
Verteilen Sie die Niete in gleichen Abständen, siehe Abbildung.
Tragen Sie Strukturklebstoff auf die Passflächen der C-Säulen-Verstärkung und des Federbeindoms auf.
Befestigen Sie die C-Säulen-Verstärkung am Federbeindom.
Bereiten Sie den Einbau vor.
oder Hochfeste strukturelle Niete, 6,5 mm
oder Strukturelle Bolzenniete, 6,5 mm
- C = 96 mm.
- D = 12 mm.
oder Strukturelle Senkniete, 6,5 mm

oder Strukturelle Niete, 6,5 mm mittel

oder Strukturelle Niete, 6,5 mm kurz

oder Niete, 4,8 mm

oder Schrauben

oder Schraube, Torx-Kopf
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

Ziehen Sie die Sechskantkopfschrauben mit 24 Nm fest.

Ziehen Sie die Torx-Schrauben mit 24 Nm fest.
Montieren Sie den erforderlichen Teil der Karosserieseite außen (Fahrzeuge, die bis zum 17. Februar 2022 hergestellt wurden), der entfernt wurde, um das zu reparierende Bauteil freizulegen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
