Wasserfallblech Kofferraum (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BLCH, KOFFERRAUM, HI WASSERFALL, MDLS (Wasserfallblech Kofferraum)
18	Flow-Form-Niet S08
14	Hochfester struktureller Flanschniete, 6,5 mm
2	Schraube , M8x20	Tesla-Teilenummer 1007580-00-A.
2	Mutter , MUTTER,M8-1.25,HF,Stahl[10],ZnAl,SCHWARZ	Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

BOM-Blindniet 5/16"

oder Strukturelle Niete vom Werk

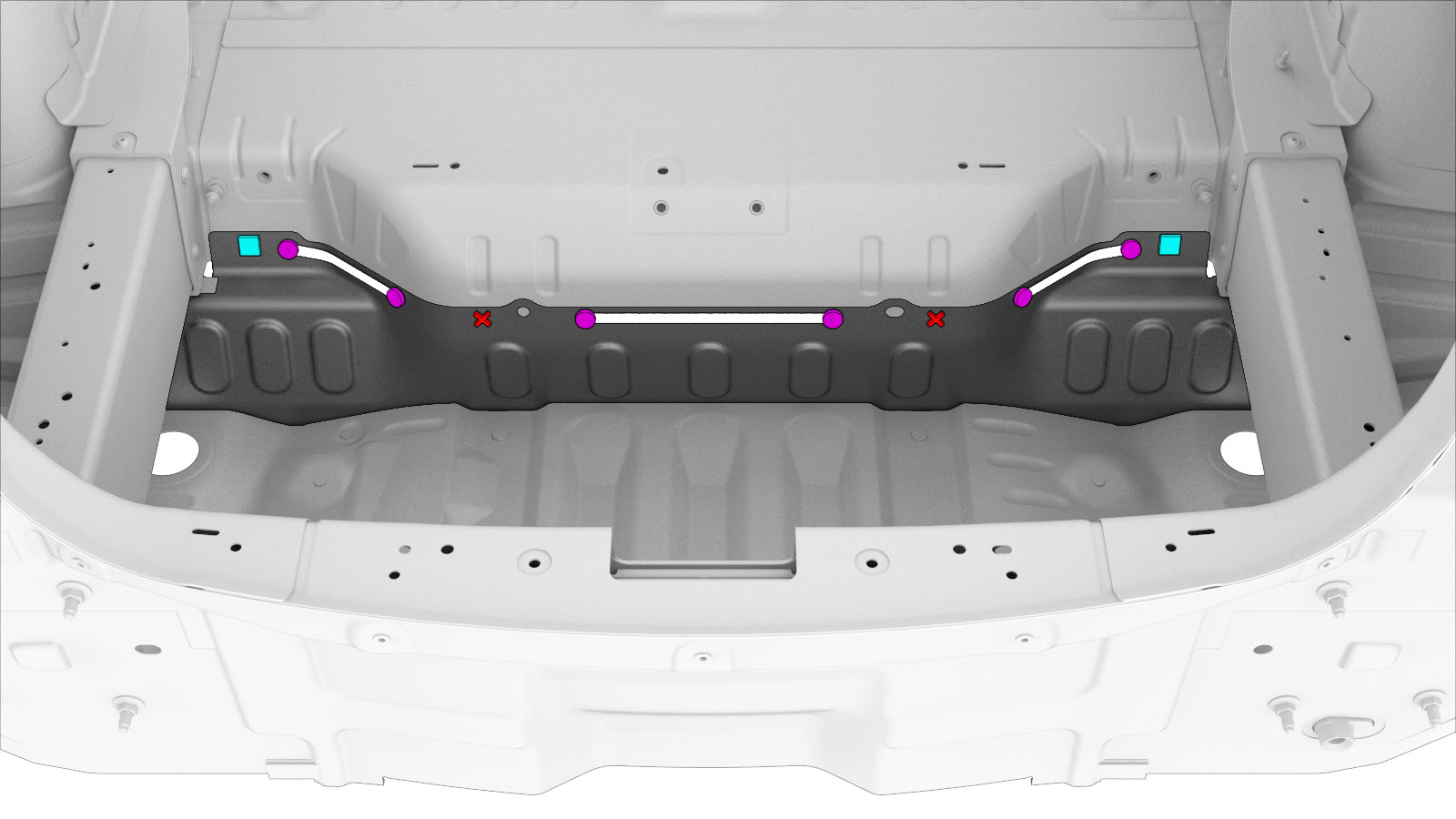

Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Flow-Form-Niete, S08

oder Hochfeste strukturelle Flanschniete, 6,5 mm

oder Schrauben

Mutter
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 25 Nm fest.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
