Baugruppe Stoßdämpferbrücke (vorne)

Reparaturinformationen

Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für Guss-Stoßdämpferbrücke (vorne) für weitere Informationen.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE – STOSSDÄMPFERBRÜCKE VO (Baugruppe Stoßdämpferbrücke vorne)
21	Hochfester struktureller Niet, 6,5 mm
5	Struktureller Flanschniet
1	Torx-Schraube , T2000,M8X1.25-28	Tesla-Teilenummer 1621839-00-B.
1	Schraube SCHR,BF,M8-1.25x25,[109],G1009,NJ	Tesla-Teilenummer 1994894-00-A.
2	Schraube , SCHR,M10-1.50X25,HF,MPNT,STL10.9,ZNC,PTCH	Tesla-Teilenummer 1004383-00-C.
2	Schraube M8x1,25-31	Tesla-Teilenummer 1660843-00.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Torque-Box innen.

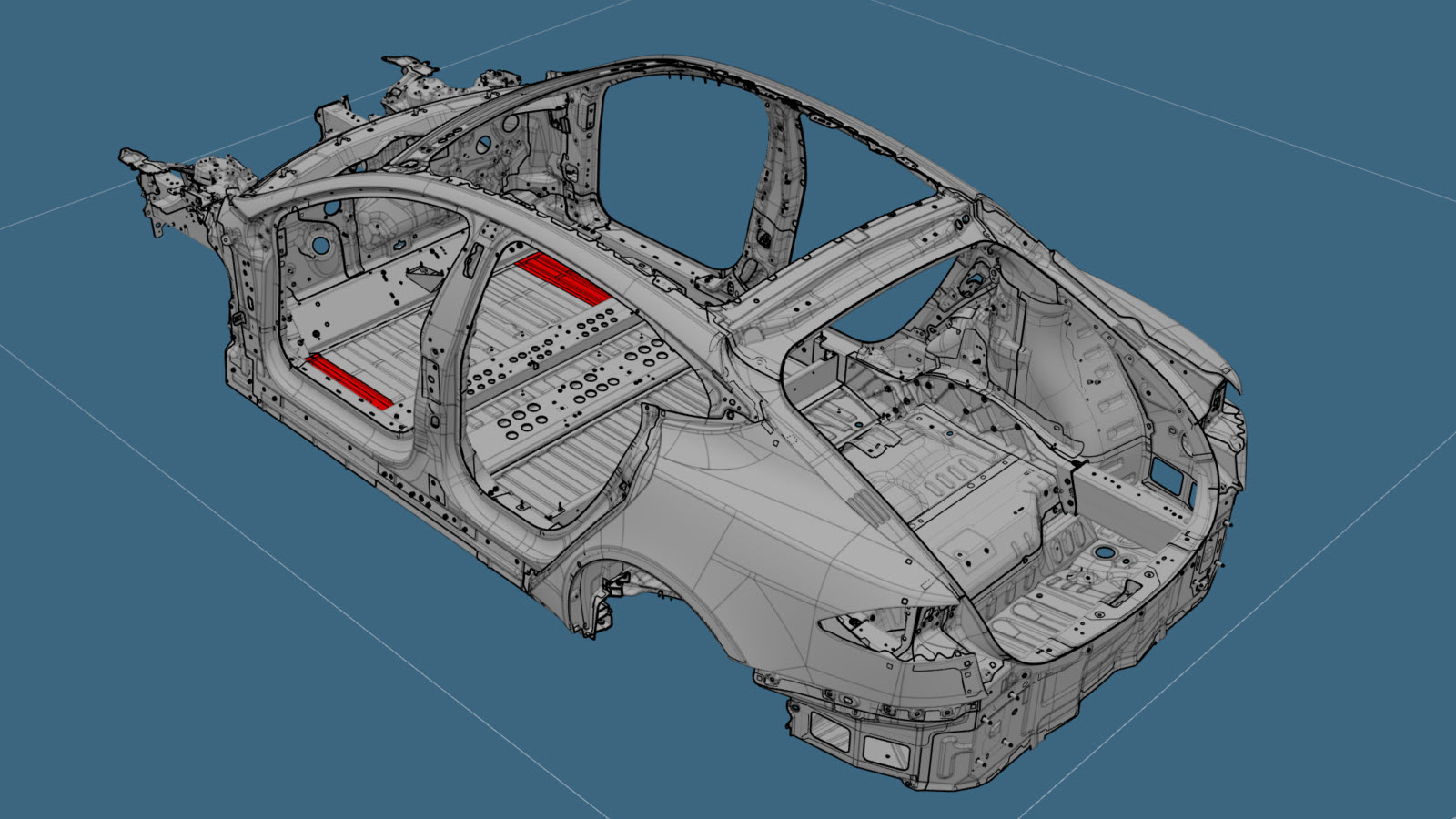

Entfernen Sie Sitzboden vordere Reihe (Abschnitt).
Entfernen Sie den erforderlichen Teil von Scharniersäulen-Baugruppe.

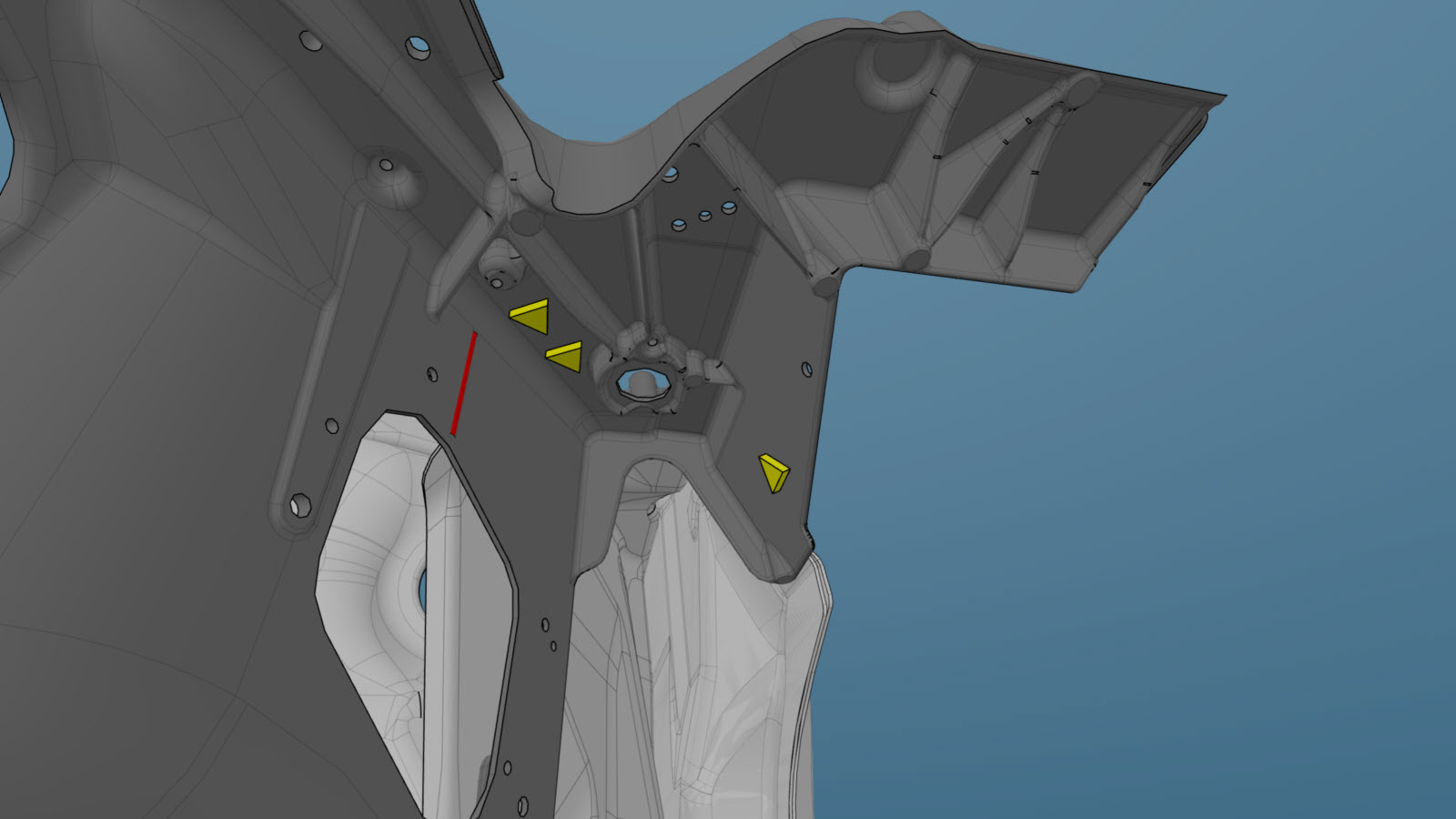

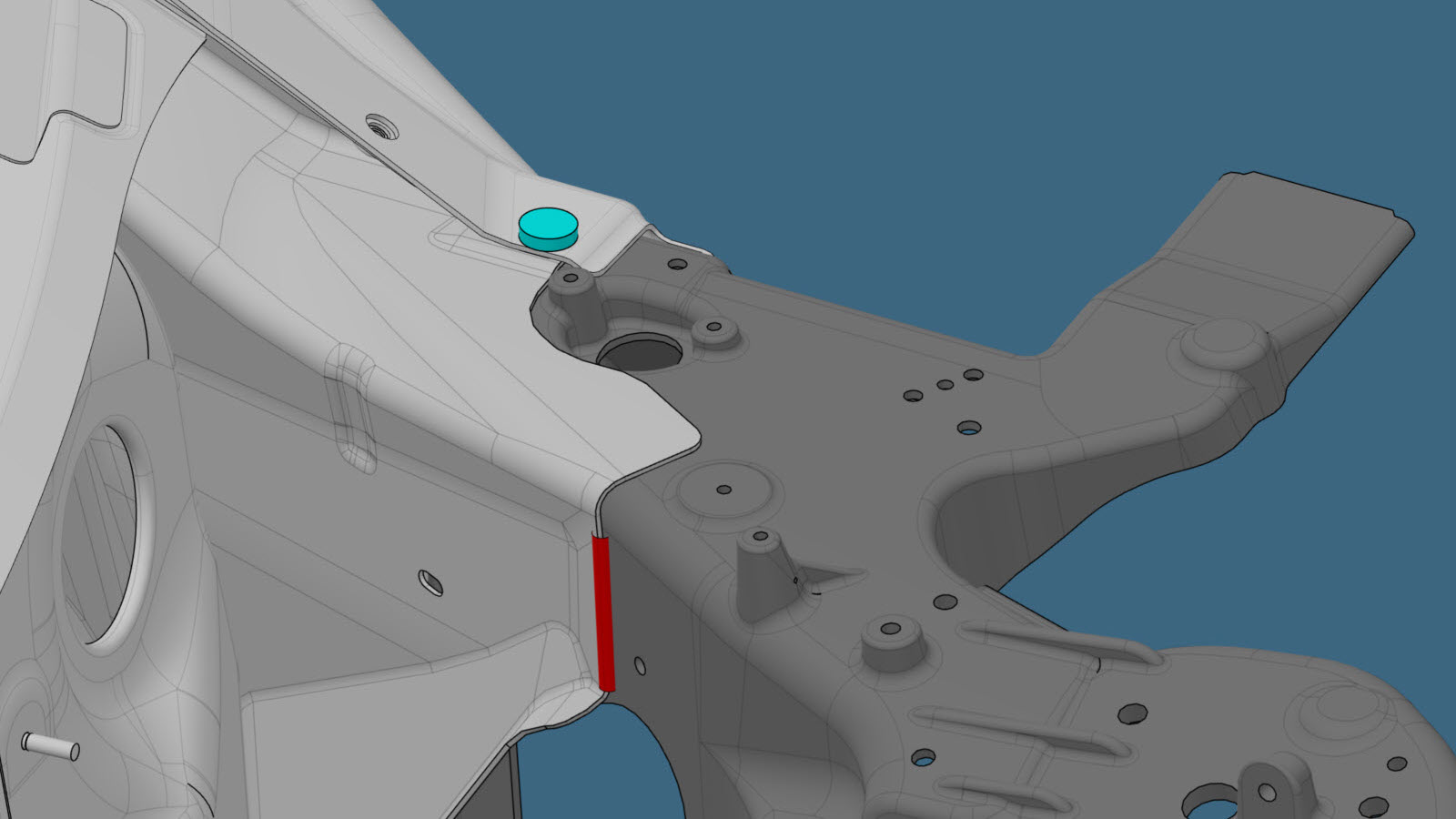

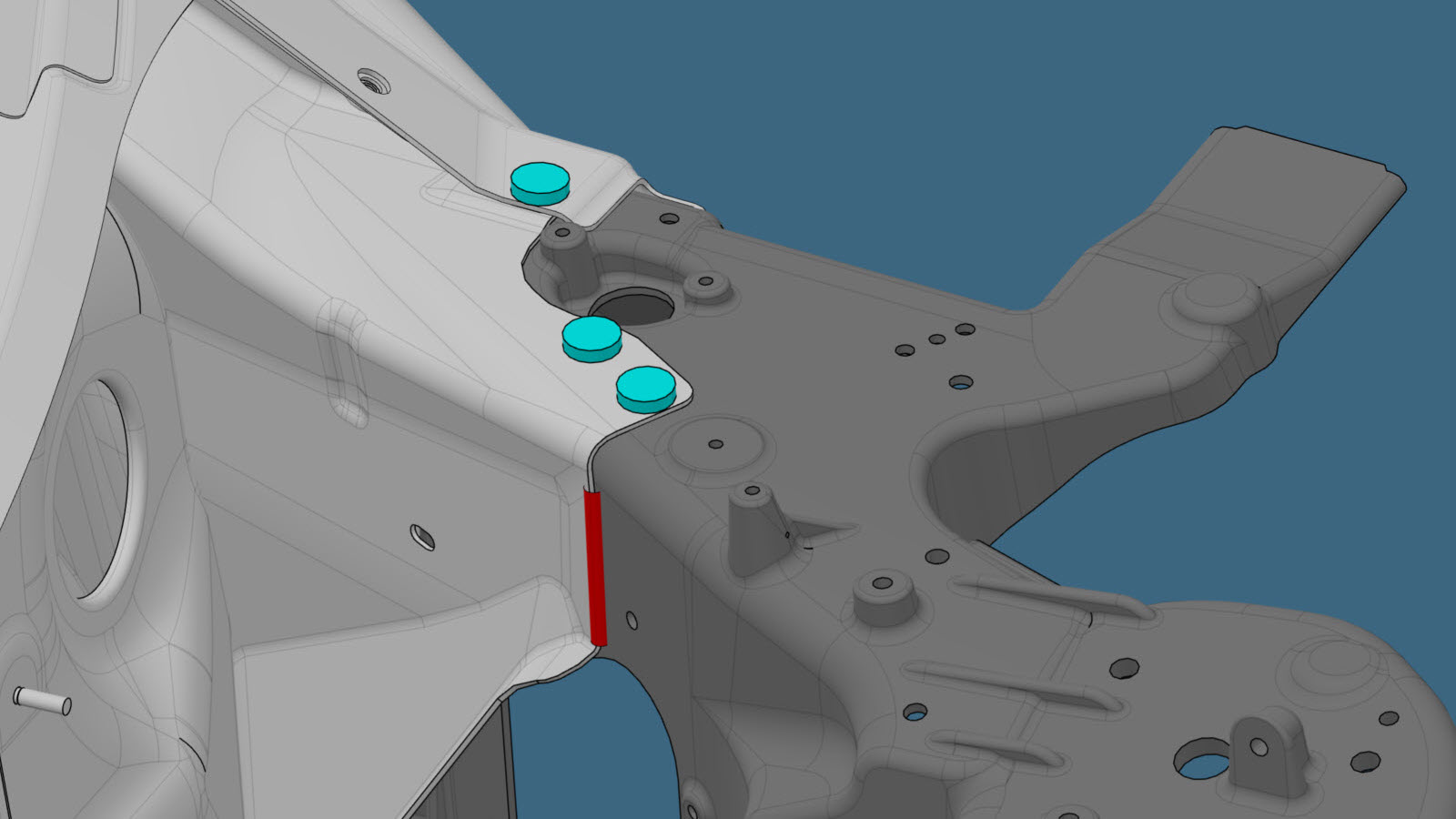

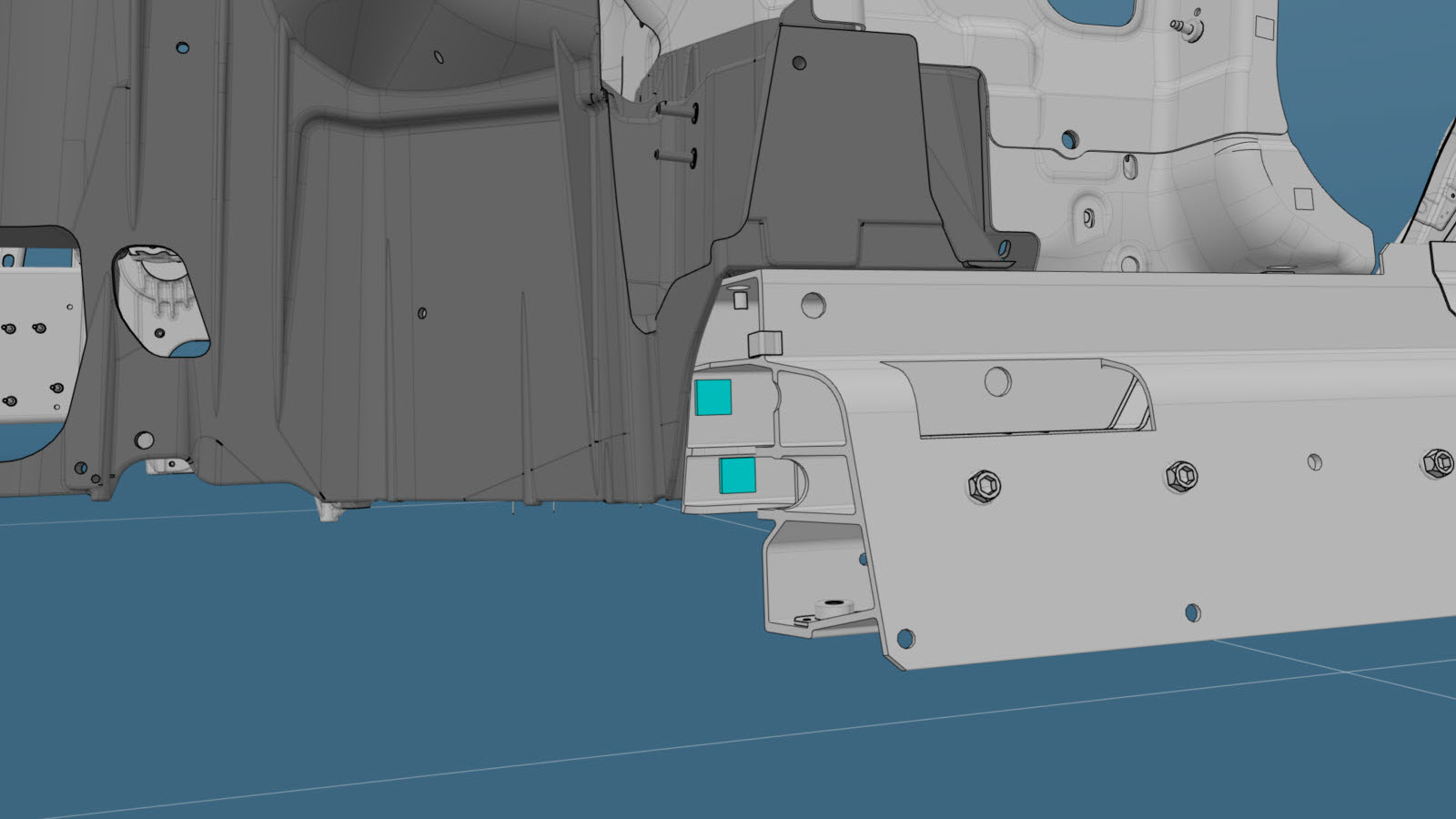

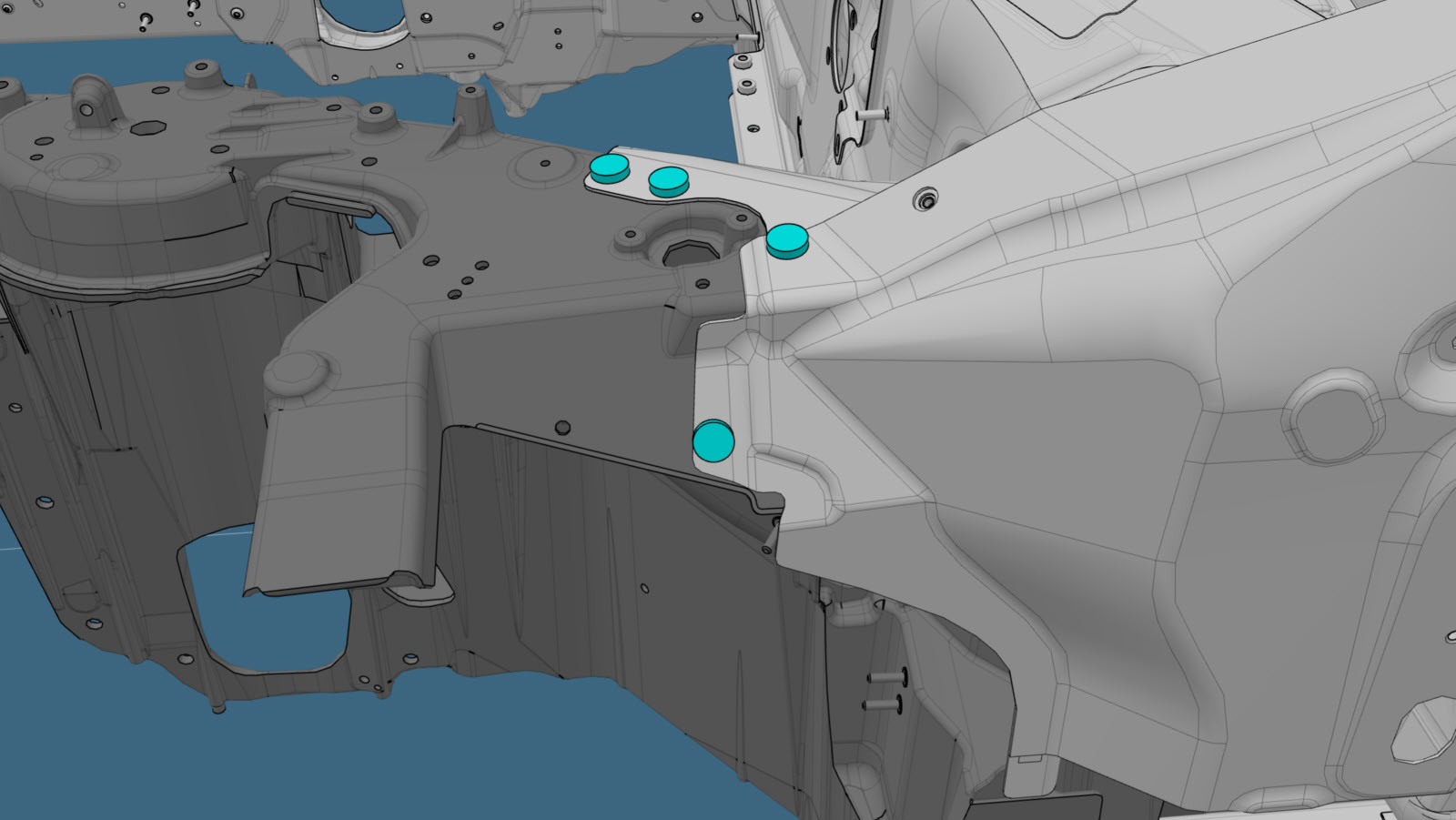

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige SPRs

oder Werkseitige Punktschweißungen

oder Durch werkseitige Punktschweißungen bohren
Anmerkung
Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

oder Strukturelle Niete vom Werk

oder RIVTAC

oder Schrauben

oder Schraube, Torx-Kopf

MSG-Schweißen

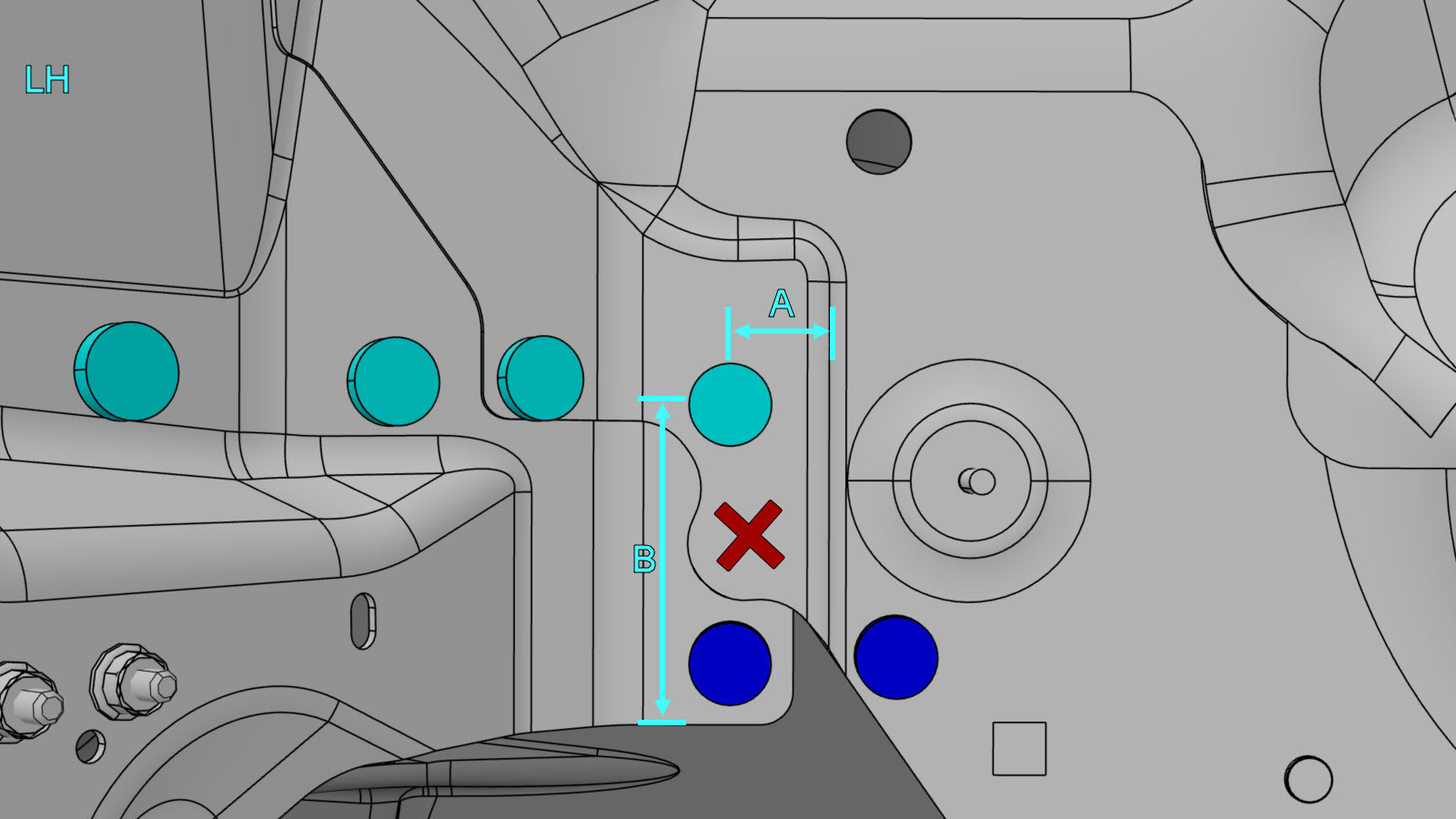

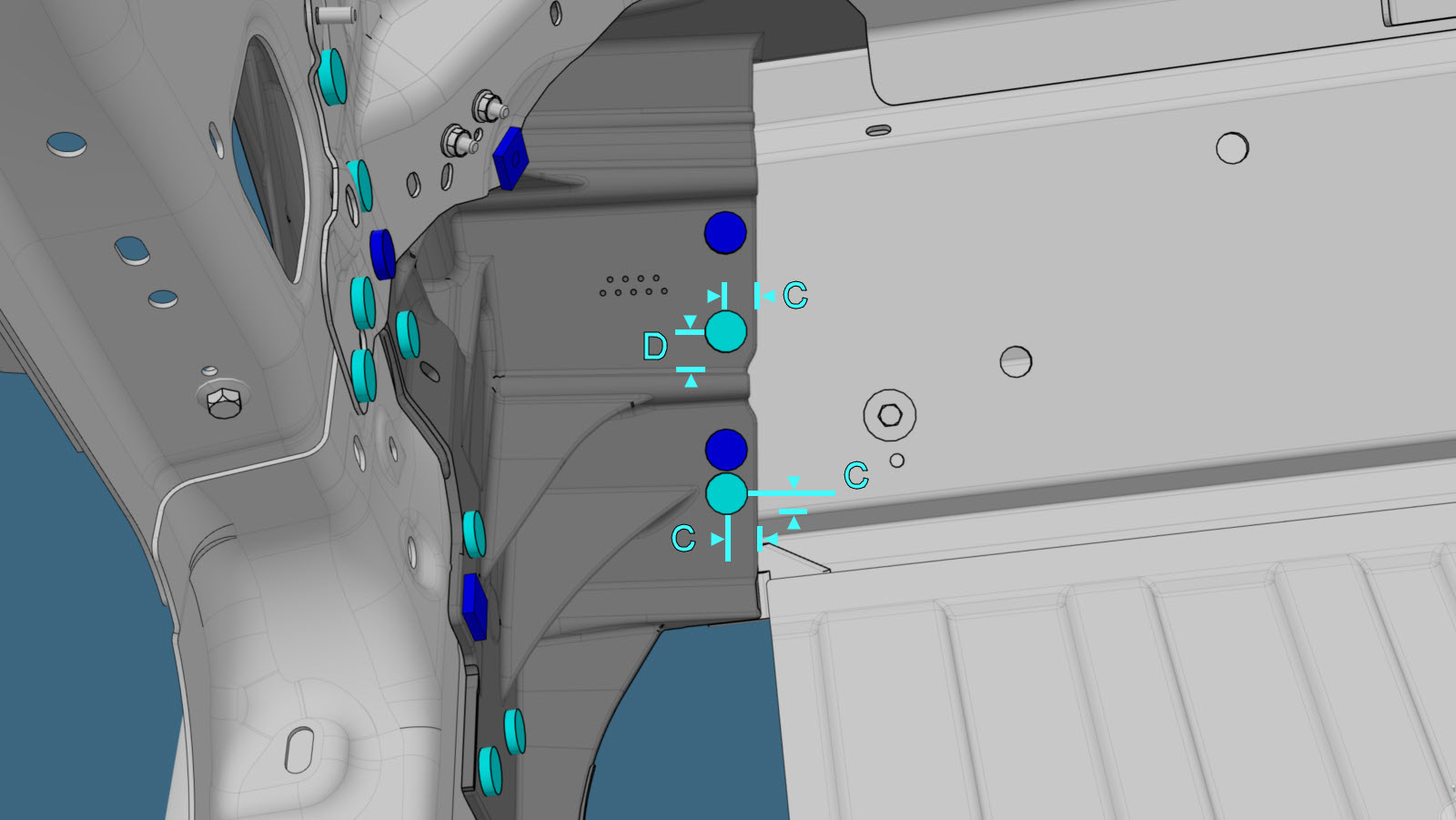

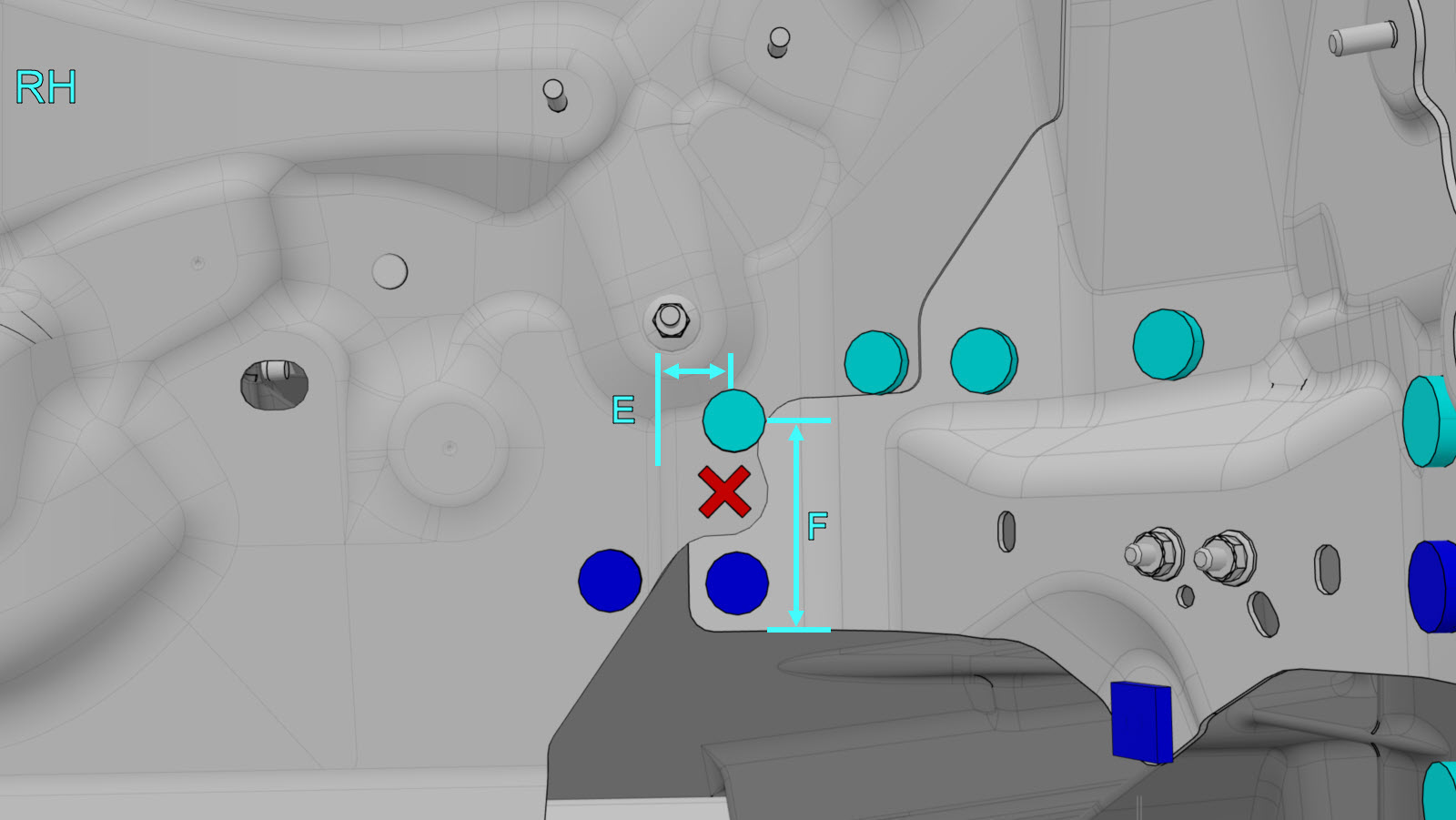

Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
- Bezugslinie/-punkt
oder Hochfeste strukturelle Niete, 6,5 mm
- A = 23 mm
- B = 79 mm
- C = 15 mm
- D = 20 mm
- E = 24 mm
- F = 67 mm
oder Strukturelle Flanschniete, 6,5 mm

oder Schrauben

oder Schraube, Torx-Kopf

MSG-Schweißen
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Befestigungsmittel wie folgt fest:
- T2000,M8X1,25-28 Schrauben, Teilenummer 1621839-00-B: 30 Nm.
- SCHR,BF,M8-1.25x25,[109],G1009,NJ-Schrauben, Teilenummer 1994894-00-A: 30 Nm.
- SCHR,M10-1,50X25,HF,MPNT,STL10.9,ZNC,PTCH-Schrauben, Teilenummer 1004383-00-C: 45 Nm.
- M8x1,25-31 Schrauben, Teilenummer 1660843-00: 30 Nm.
Führen Sie eine MSG-Schweißung durch.

MSG-Schweißen

Warnung
Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.

Warnung
Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.

ACHTUNG
Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.

Anmerkung
Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
Montieren Sie Torque-Box innen.
Montieren Sie Sitzboden vordere Reihe (Abschnitt).
Montieren Sie Vorderer Rahmenträger.
Montieren Sie Haubenscharnierhalterung.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
