Hintere Blechbaugruppe (Fahrzeuge, die bis zum 21. Mai 2024 hergestellt wurden)

Korrekturcode: 10101821902 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE ABSCHLUSSBLECH HI (Plattenbaugruppe hinten)
37	Struktureller Bolzenniet 6,5 mm
4	Flow-Form-Niet S38
8	Schraube , HF,M10-1.5x30,[109],ZNFL,SMAT	Tesla-Teilenummer 1111151-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

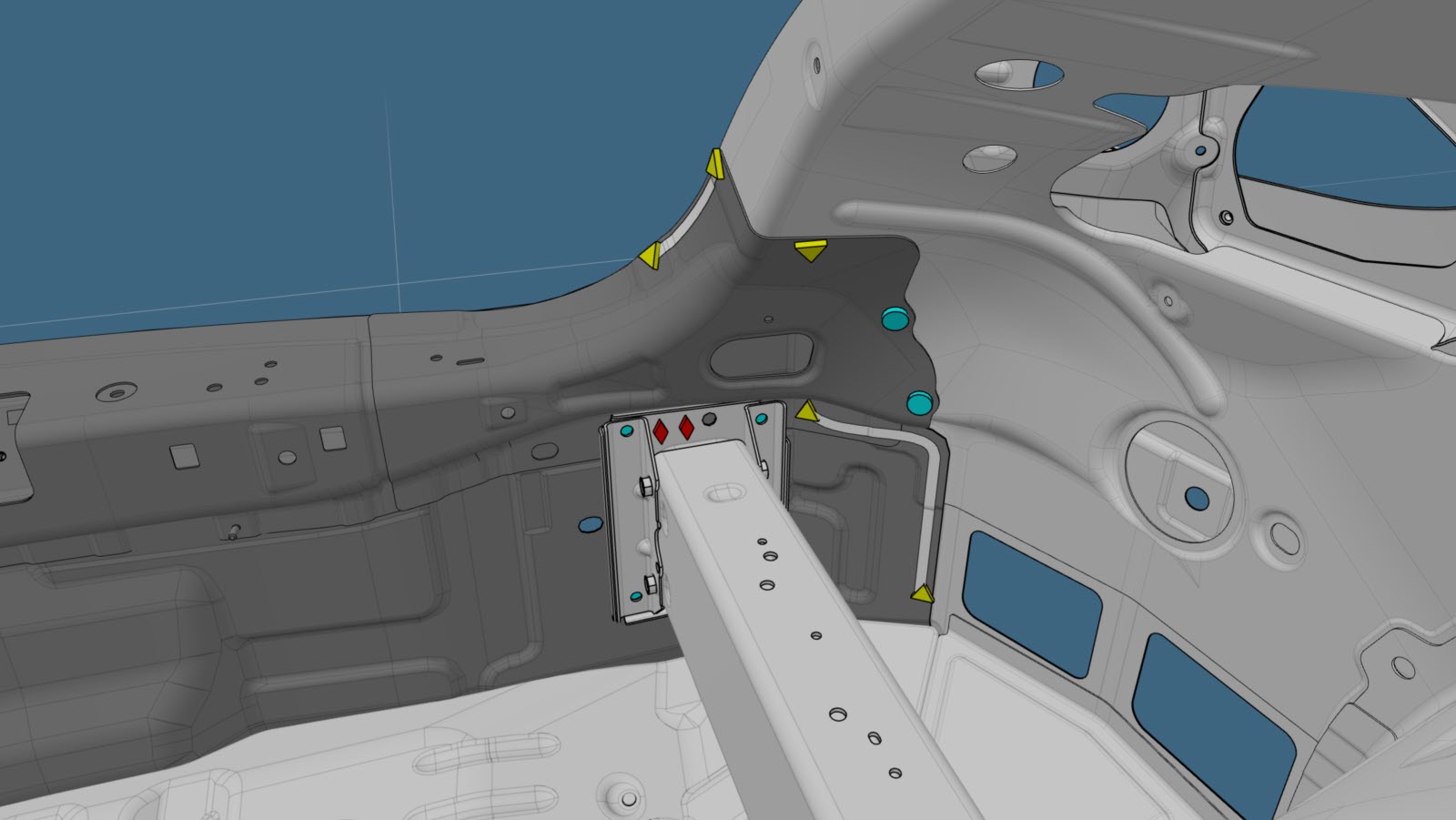

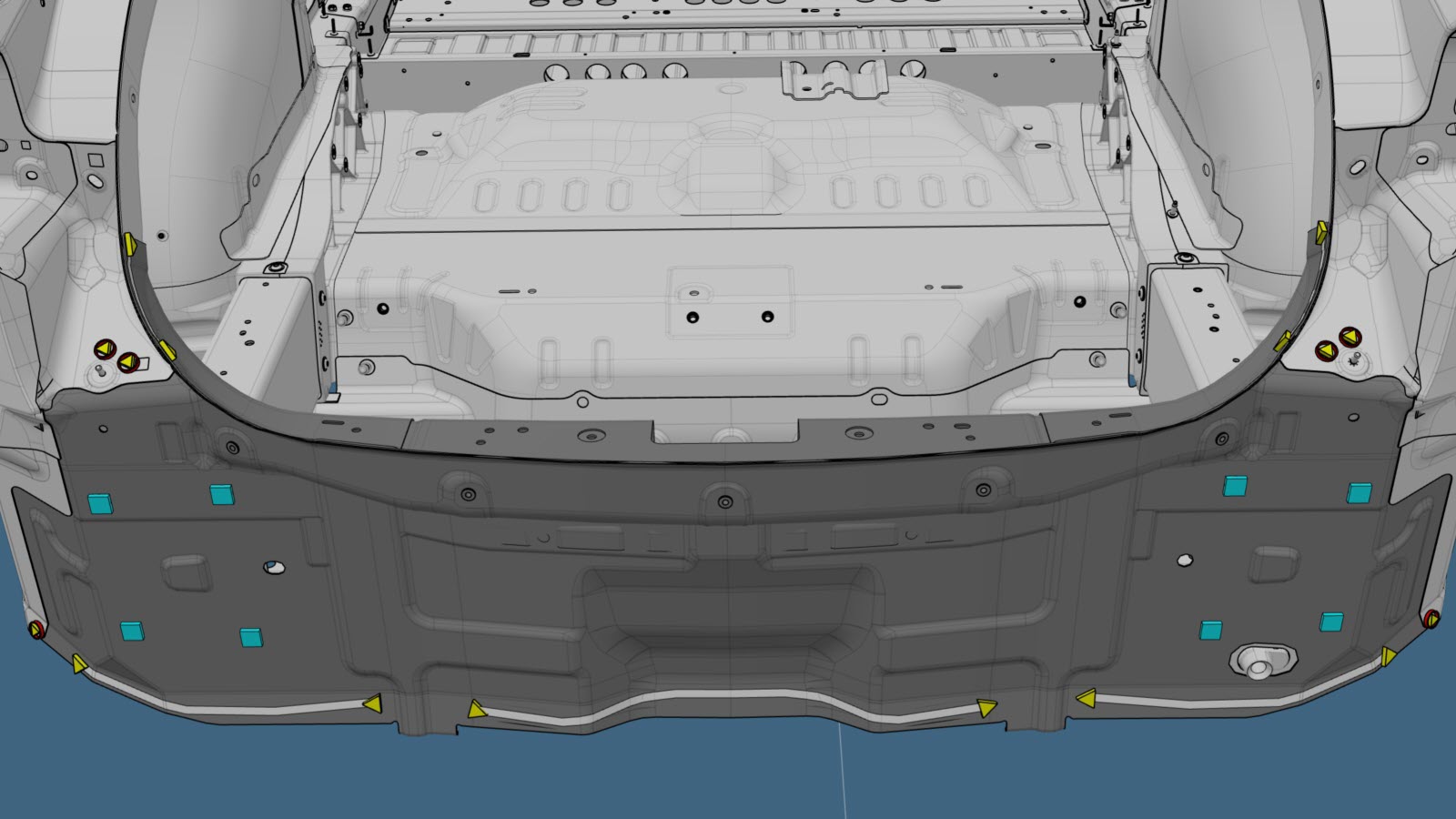

Entfernen Sie das ursprüngliche Bauteil.

oder Durch werkseitige Punktschweißungen bohren
Anmerkung
Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

oder Werkseitige Punktschweißungen

oder Strukturelle Niete vom Werk

oder Werkseitige SPRs

oder Schrauben

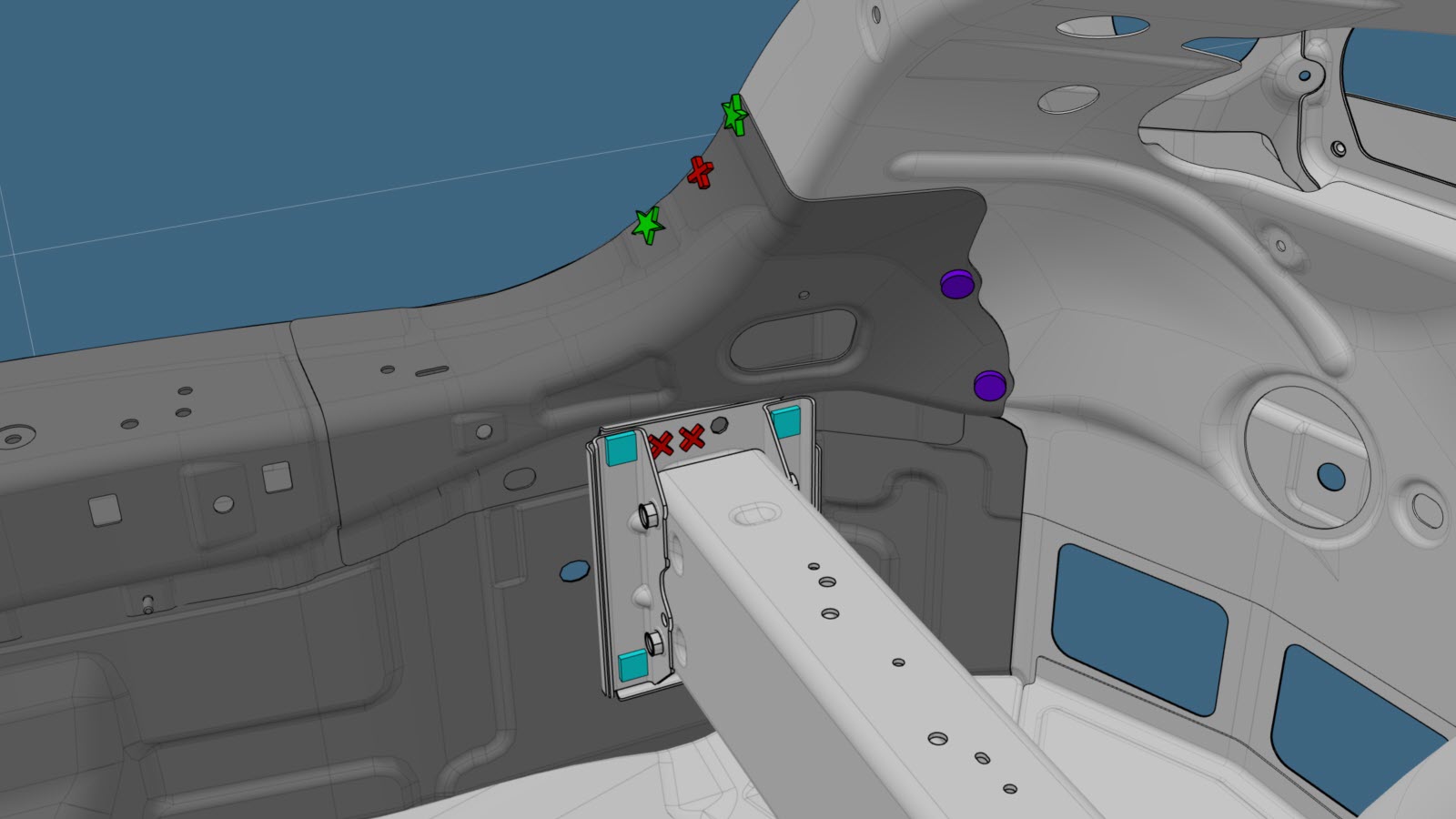

Bereiten Sie den Einbau vor.

Anmerkung

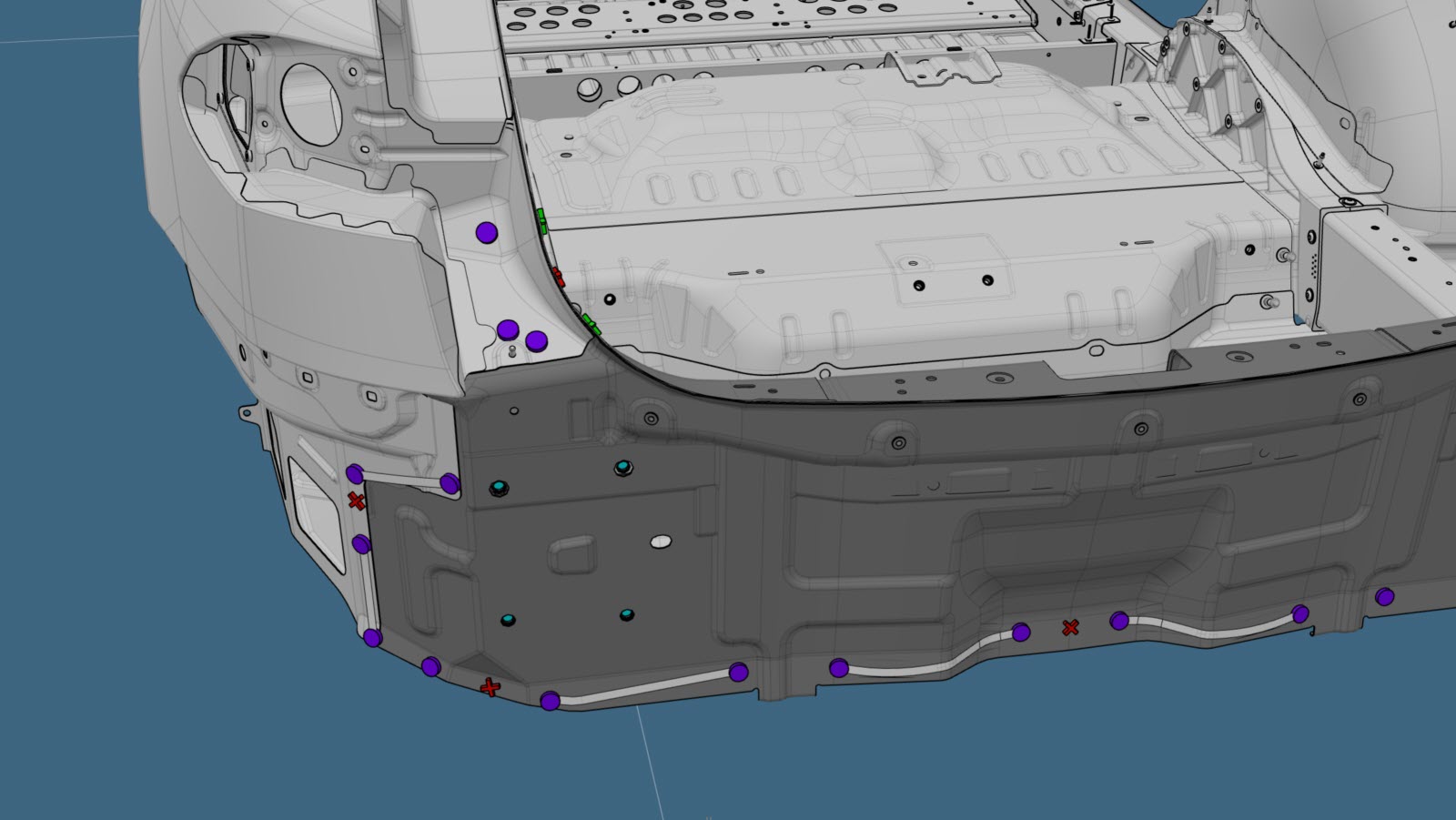

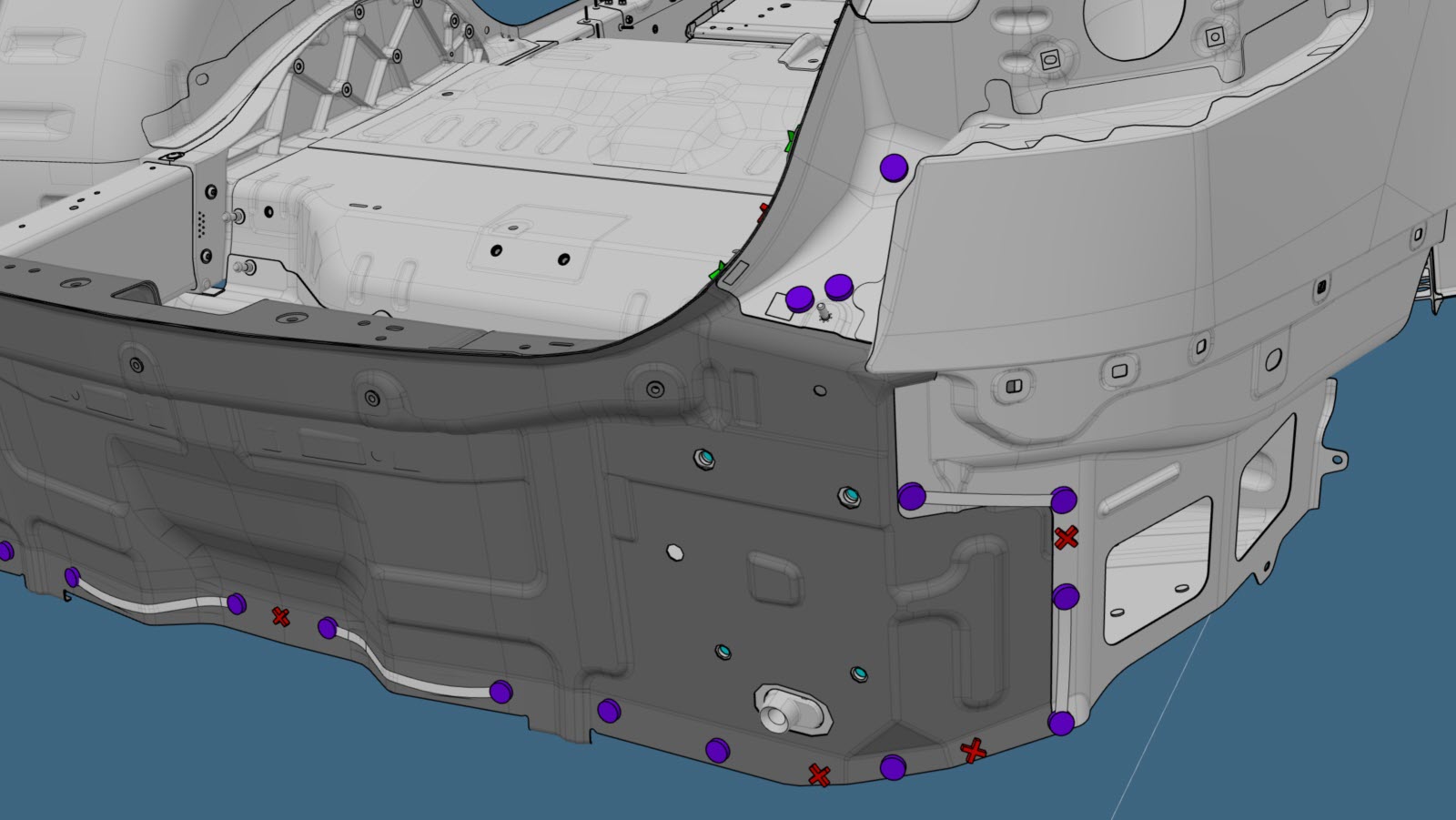

Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Strukturelle Bolzenniete, 6,5 mm

oder Flow-Form-Niete, S38

oder Schrauben

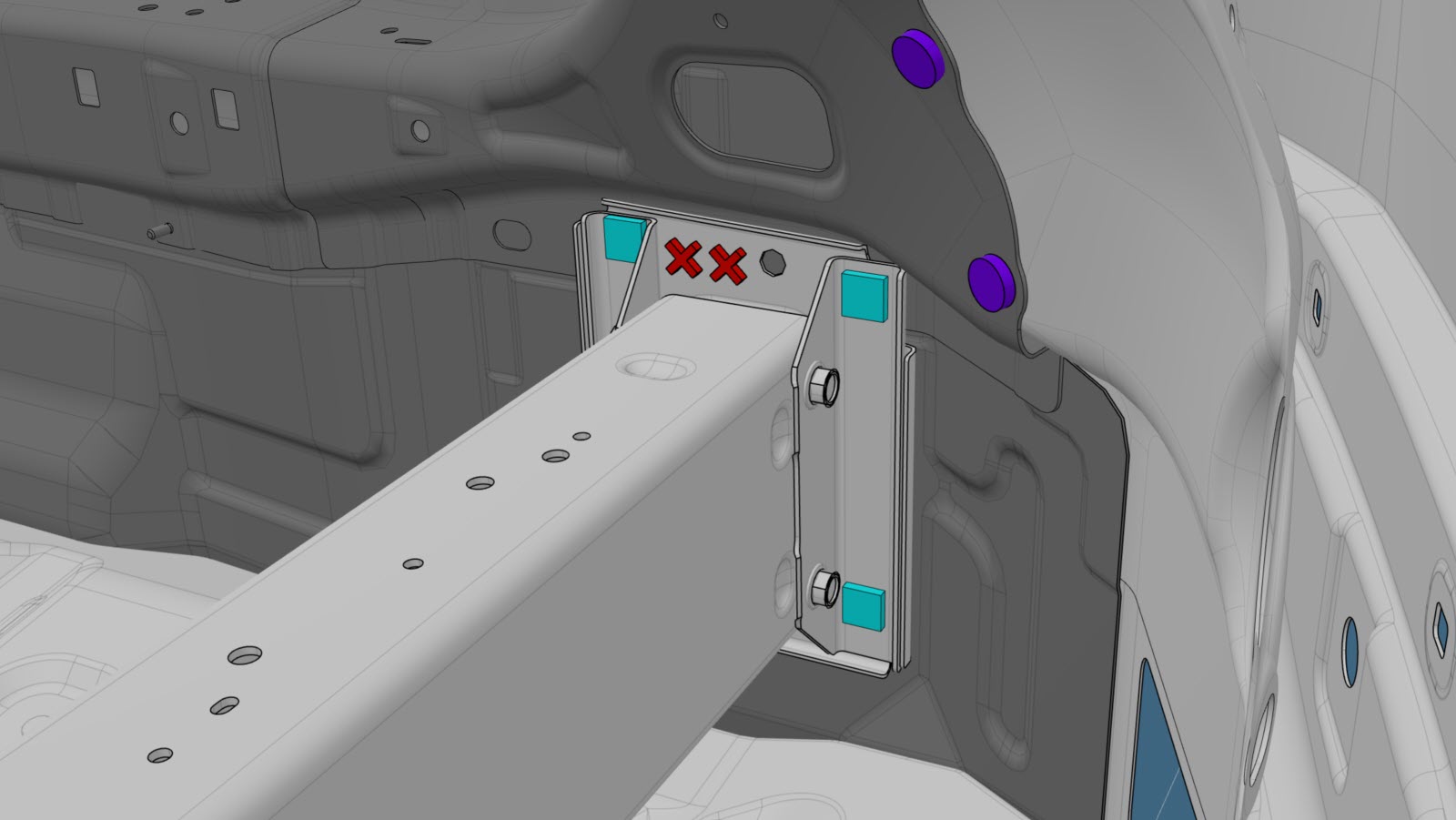

Anmerkung
Montieren Sie die Schrauben von der Innenseite des Fahrzeugs an der Stelle durch die Endplatte des Rahmenträgers hinten, an der die Bolzen im vorherigen Schritt entfernt wurden.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

Anmerkung
Die Schrauben durch die Endplatte des Rahmenträgers hinten werden festgezogen, wenn der Stoßfängerträger montiert wird.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
