Hintere Blechbaugruppe (Fahrzeuge, die nach dem 21. Mai 2024 hergestellt wurden)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE ABSCHLUSSBLECH HI (Plattenbaugruppe hinten)
44	Struktureller Bolzenniet 6,5 mm
2	Flow-Form-Niet S18
4	Flow-Form-Niet S38
8	Schraube , HF, M10-1,5x30,[109],ZNFL,SMAT	Tesla-Teilenummer 1111151-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

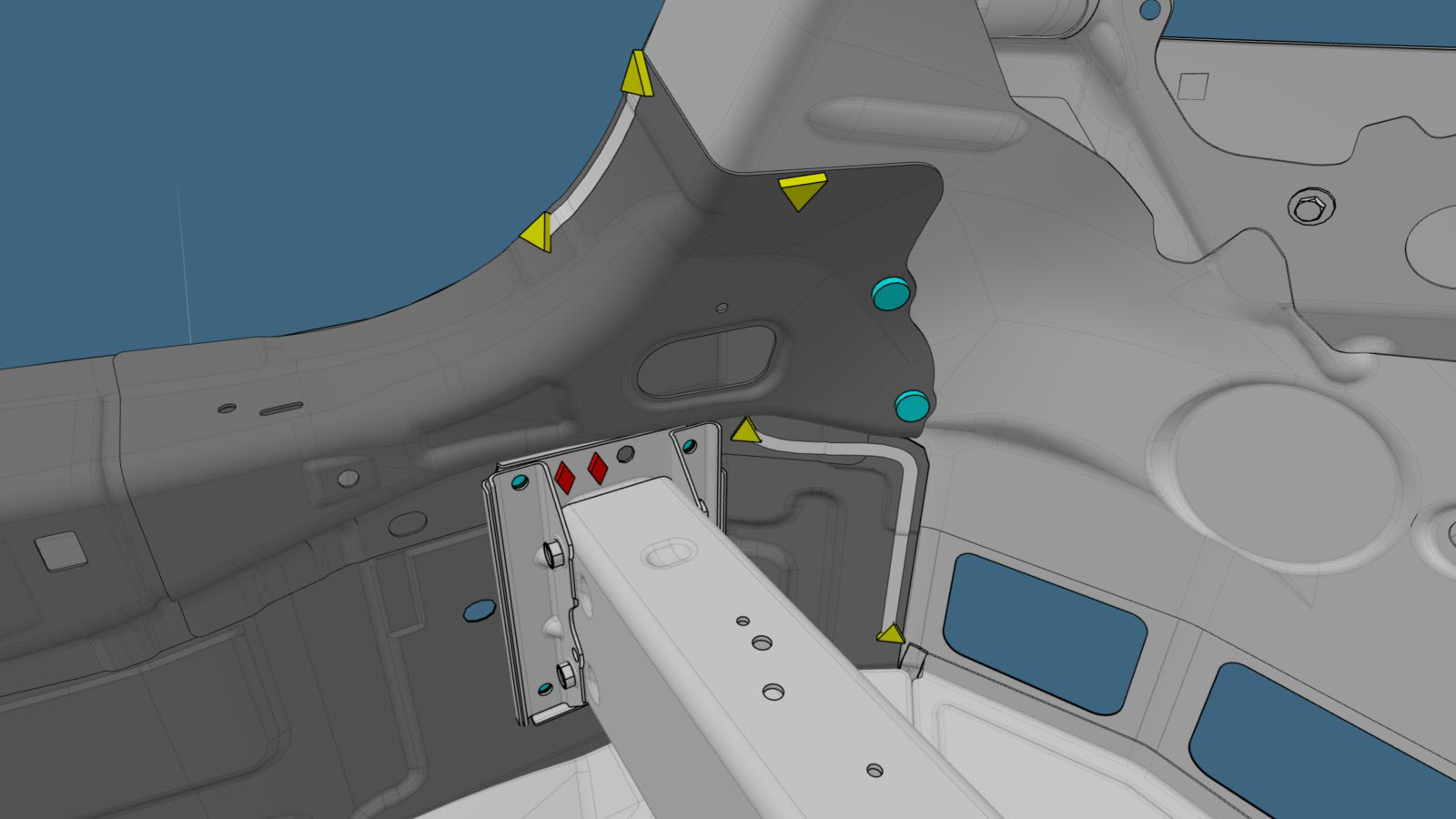

Entfernen Sie das ursprüngliche Bauteil.

oder Schrauben

oder Strukturelle Niete vom Werk

oder Werkseitige Punktschweißungen

oder Durch werkseitige Punktschweißungen bohren
Anmerkung
Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

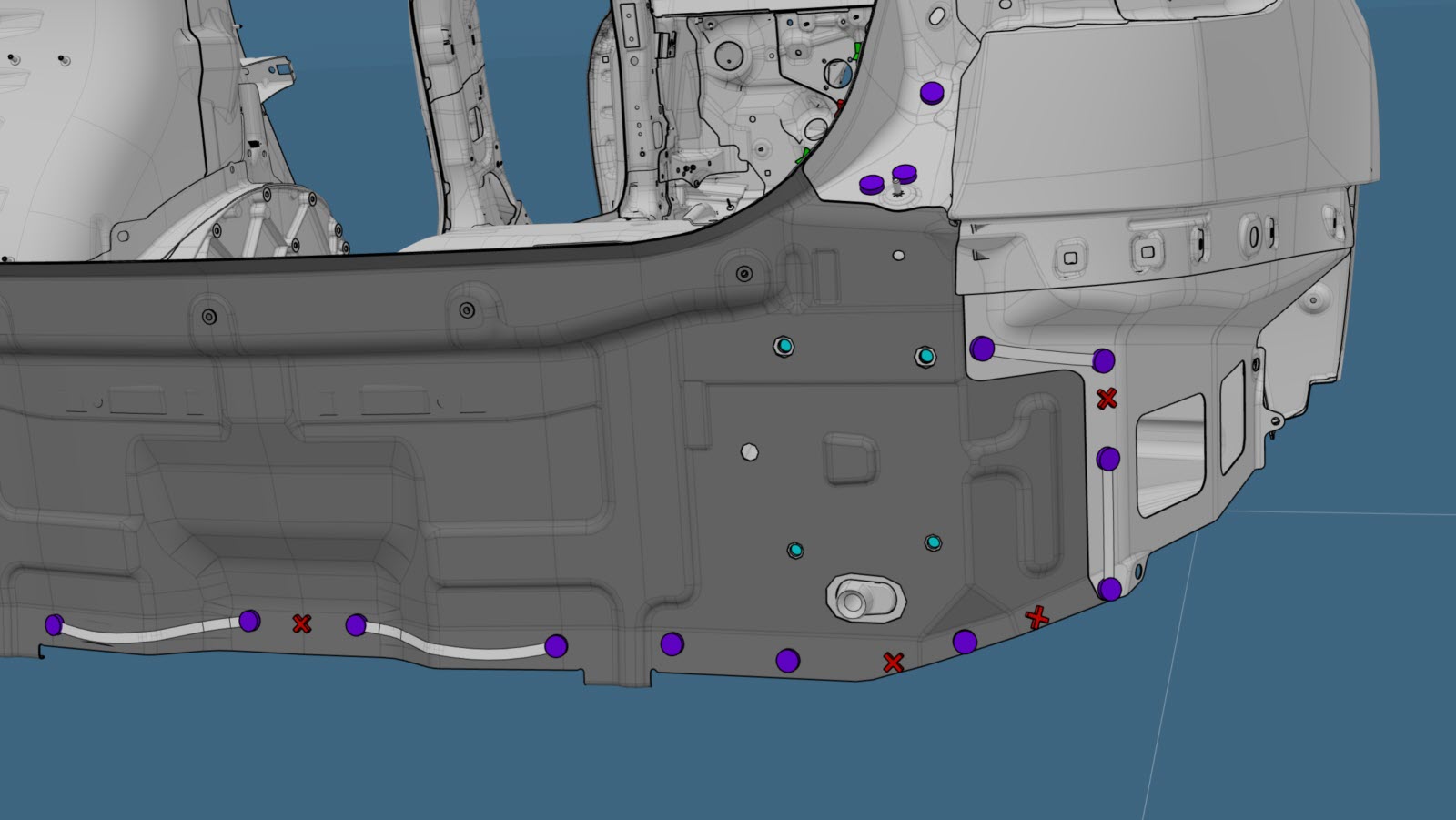

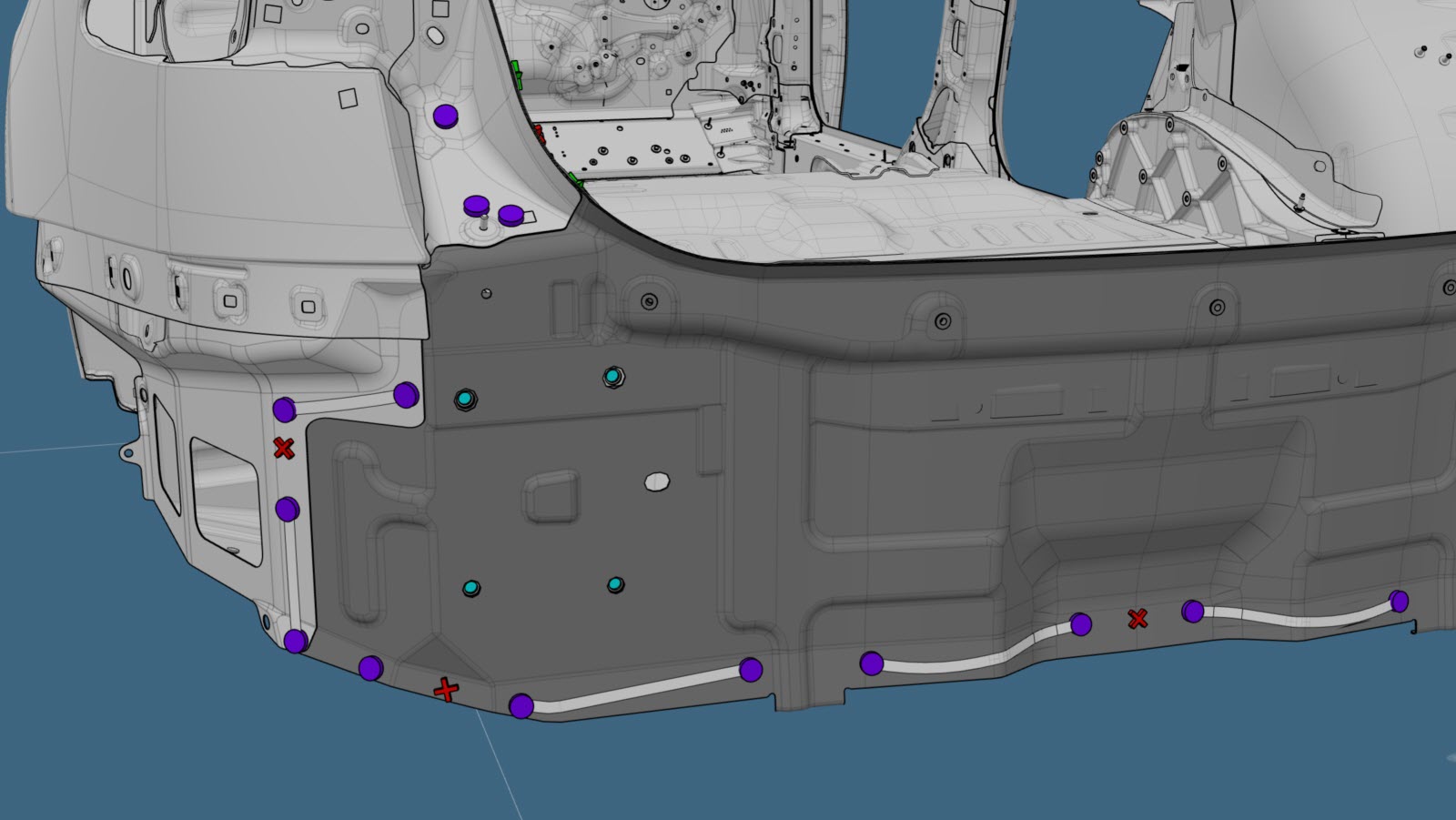

Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Flow-Form-Niete, S18

oder Flow-Form-Niete, S38

oder Strukturelle Bolzenniete, 6,5 mm

oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
