Rivestimento fiancata esterno – Veicoli con porta di ricarica per la Cina

Informazioni sulla riparazione

La sezione inferiore del rivestimento esterno della fiancata può essere sostituita a condizione che venga utilizzata la linea di taglio a cui si fa riferimento dalla porzione Descrizioni sezioni parte esterna fiancata completa di questo documento.
Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	ASSEMBLY - QUARTER OUTER CHINA GB CHARGE PORT (rivestimento fiancata esterno - veicoli con porta di ricarica per la Cina)
2	Instapak (imballaggio in schiuma espansa)	Numero parte Tesla 1046403-00-A.
1	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
8	Rivetto strutturale a strappo, 6,5 mm
10	Rivetto, 4,8 mm
32	Rivetto svasato, 4,8 mm, corto
18	Rivetto Flow-Form S08
3	Rivetto Flow-Form S18
1	Rivetto Flow-Form S28
1	Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Descrizioni sezioni rivestimento fiancata esterno


Sezionamento rivestimento fiancata esterno
Il rivestimento esterno della fiancata (mostrato di seguito) è un unico componente e può essere sostituito con una sola riparazione:

In alternativa, invece di sostituire l'intero rinforzo del montante C, è possibile sostituire la parte inferiore del rivestimento esterno della fiancata utilizzando la linea di taglio descritta in questo documento.

Sezioni rivestimento fiancata esterno


Descrizioni sezioni rivestimento fiancata esterno
Abbassare la sezione Linea di taglio Linea/punto di riferimento A = 264 mm. B = 420 mm. Nota Creare una piastra di supporto dalla restante porzione del nuovo componente e installarla come indicato. Saldatura GMA o saldature a fori in alluminio

Procedura di riparazione

Rimuovere i componenti non necessari dal gruppo di ricambio.
Separare la flangia del passaruota posteriore.
Rimuovere il componente originale.

Nota
In caso di sostituzione soltanto di una sezione della parte esterna della fiancata posteriore: Rimuovere esclusivamente i dispositivi di fissaggio nella sezione rimossa.

o saldature a punti di fabbrica
Predisporre l'installazione.
Nota

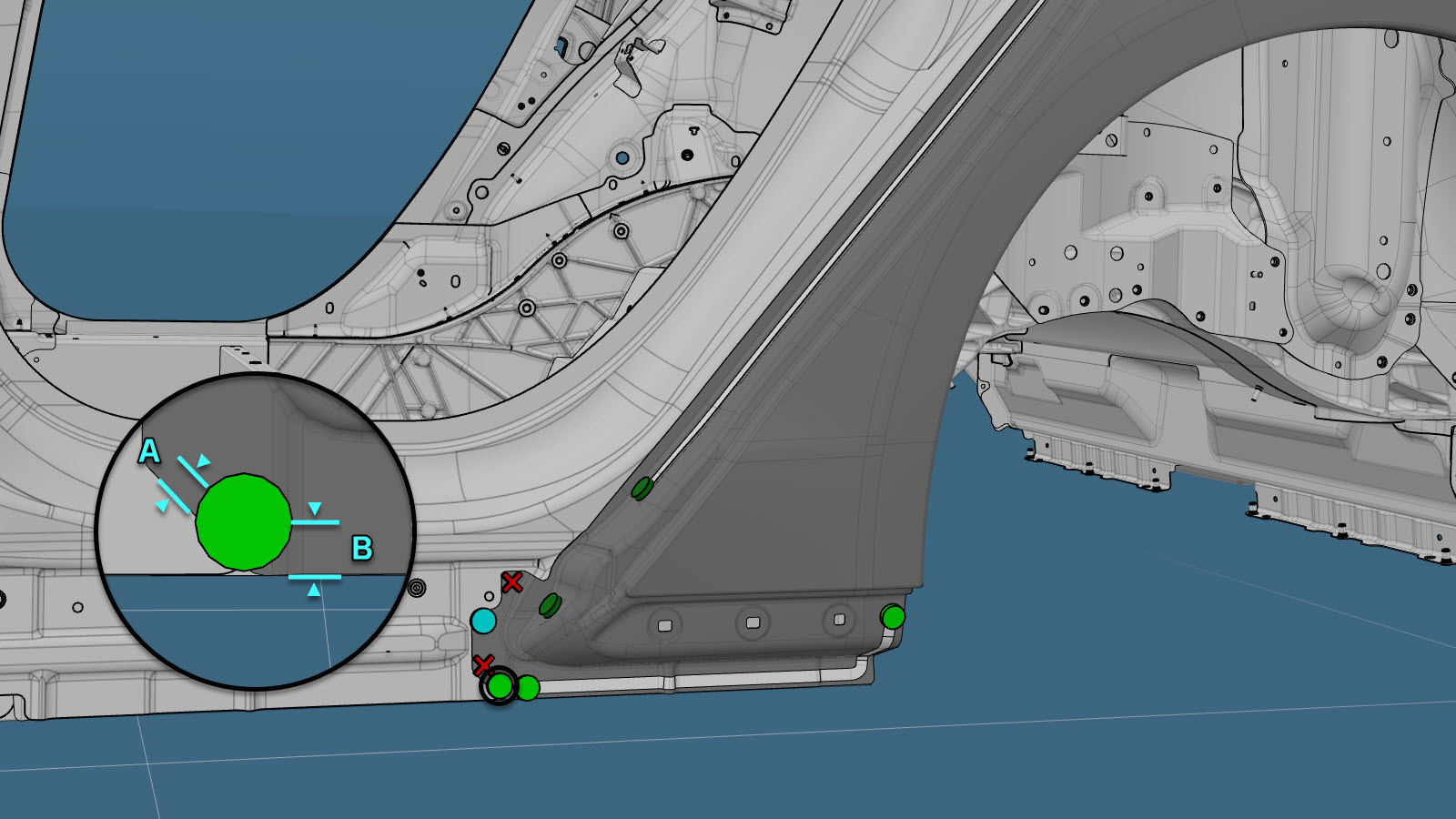

Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

o rivetti strutturali ad alta resistenza, 6,5 mm

o rivetti strutturali a strappo, 6,5 mm

o rivetti svasati, 4,8 mm, corti
o rivetti, 4,8 mm
- A = 5 mm.
- B = 13 mm
o rivetti Flow-Form, S08

o rivetti Flow-Form, S18

o rivetti Flow-Form, S28

o rivetti Flow-Form, S38
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Ripiegare la flangia del passaruota.
Se si sostituisce una sezione del rivestimento esterno della fiancata: Eseguire una saldatura GMA.
o saldature a fori in alluminio
Saldatura GMA

Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Installare Instapak.
Installare Instapak nella cavità tra il rivestimento esterno della fiancata e il rinforzo del montante C.
Eseguire le eventuali operazioni post-riparazione necessarie.
