Soglia (area flangia)

Informazioni sulla riparazione

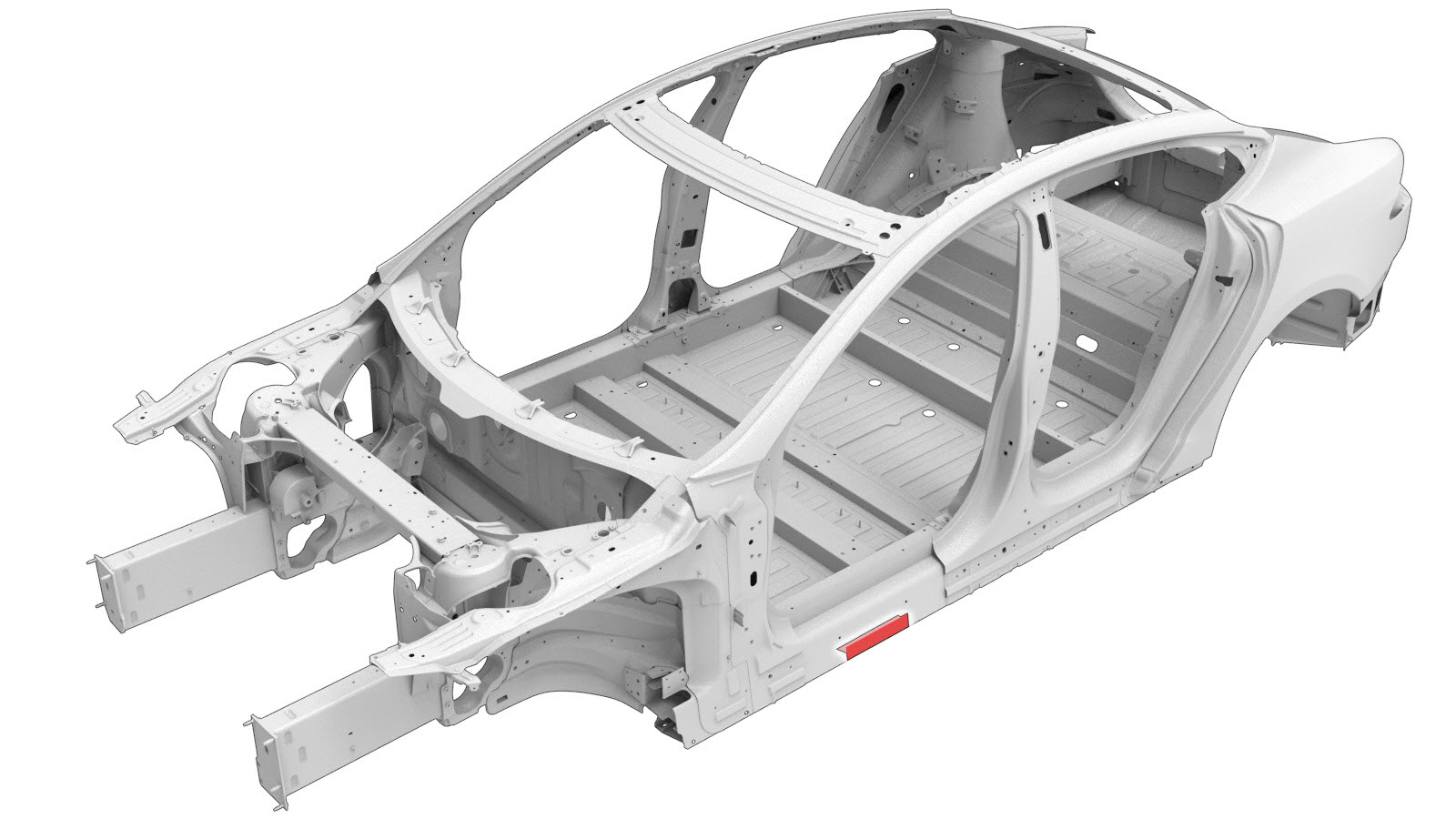

Questa procedura di riparazione viene utilizzata per riparare danni a qualsiasi parte dell'area della flangia della soglia fino a 250 mm di lunghezza, dove la porzione danneggiata deve essere ritagliata e sostituita. Se l'area danneggiata è più lunga di 250 mm, questa procedura non può essere utilizzata. Se l'area danneggiata è più lunga di 250 mm, contattare Tesla Collision Repair (per ulteriori informazioni fare riferimento a Linee guida per la riparazione della soglia).
Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	LOWER CELL REPAIR SECTION (sezione riparazione cella inferiore)
1	LOWER CELL BACKING PLATE (piastra di supporto cella inferiore)
55	Rivetto strutturale svasato, 6,5 mm	Nota Il numero di rivetti utilizzati in questa riparazione varia a seconda delle dimensioni della sezione da riparare.
2	Dado rivettato, M8 - 1,25x3	Nota Solo se la riparazione è nell'area dei supporti del cuscinetto del martinetto. Numero parte Tesla 1014282-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
Se necessario, rimuovere gli altri pannelli della carrozzeria per consentire l’accesso.
Rimuovere l'area danneggiata del componente originale.
Nota
A seconda della posizione dell'area di riparazione, potrebbe essere necessario rimuovere i dadi rivettati per i cuscinetti del martinetto della soglia per completare la riparazione.

Linea di taglio

Linea/punto di riferimento
- A = fino a 250 mm.
- B = 47 mm
Tagliare la nuova sezione di riparazione della cella inferiore alla lunghezza necessaria per la riparazione per realizzare il nuovo componente.

Nota
Tagliare la nuova sezione di riparazione della cella inferiore secondo necessità per adattarla all'area di riparazione.
Tagliare la nuova parte di ricambio della piastra di supporto della cella inferiore a una lunghezza di 80 mm, superiore a quella della sezione di riparazione per realizzare la piastra di supporto.
Nota
Utilizzare la sezione di riparazione della cella inferiore ritagliata come modello per la misurazione.
- C = 80 mm.
Linea di taglio

Linea/punto di riferimento
Predisporre l'installazione.

Nota
A seconda della posizione dell'area di riparazione, potrebbe essere necessario rimuovere i dadi rivettati per i cuscinetti del martinetto della soglia per installare la piastra di supporto della cella inferiore.

Nota
Praticare gli eventuali fori preesistenti ostruiti dalla piastra di supporto.

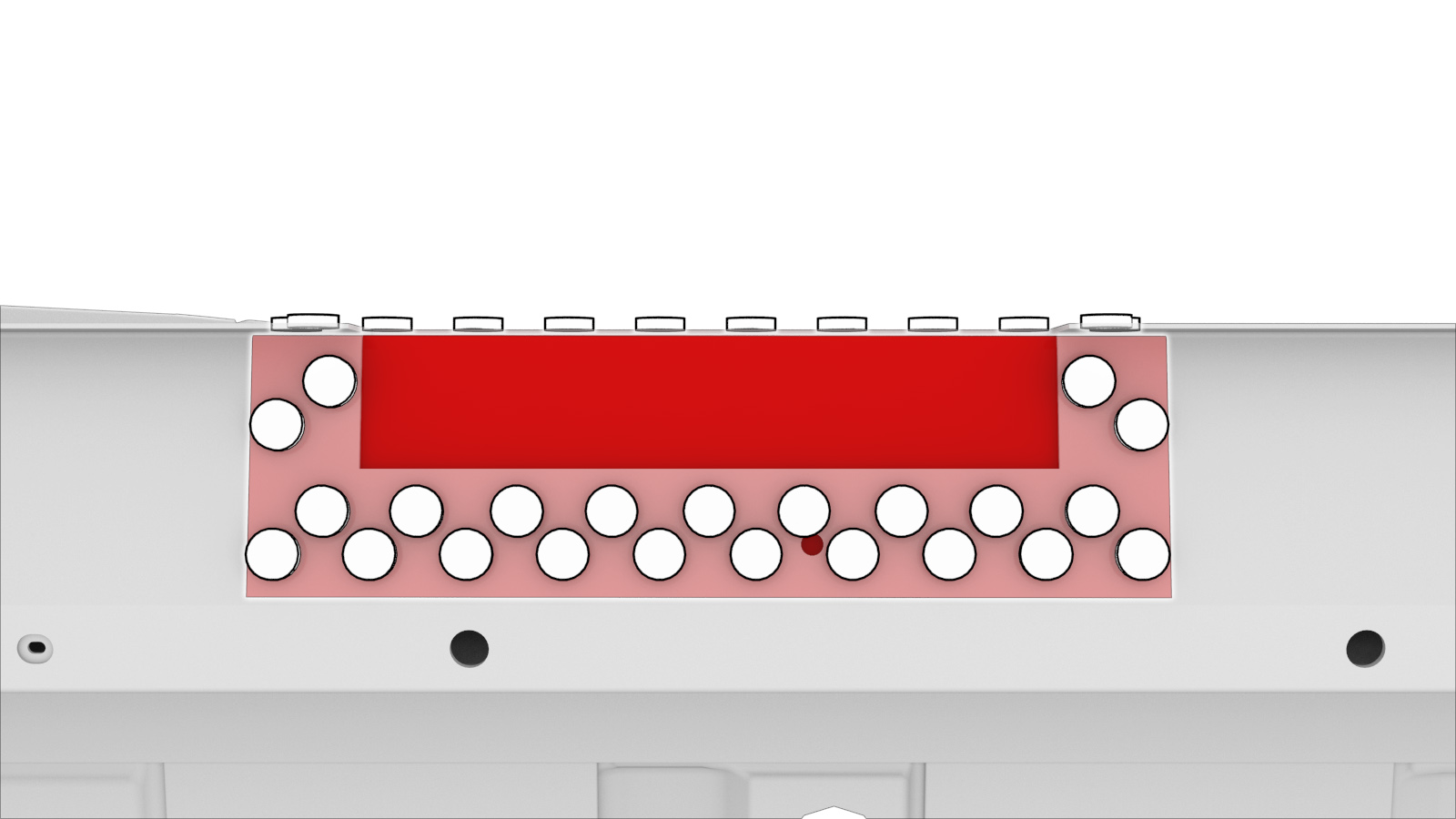

o rivetti strutturali svasati, 6,5 mm
Nota
Distanziare i dispositivi di fissaggio di circa 35 mm nell'area di riparazione.

Saldatura GMA
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare la piastra di supporto.

Nota
Praticare gli eventuali fori preesistenti ostruiti dalla piastra di supporto.

Nota
Installare la piastra di supporto da qualunque estremità della soglia laterale.
Installare il/i nuovo/i componente/i.
Eseguire una saldatura GMA.
Saldatura GMA
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Levigare le saldature GMA fino a quando non sono a filo con l'esterno dei pannelli circostanti.
Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
Eseguire le eventuali operazioni post-riparazione necessarie.
