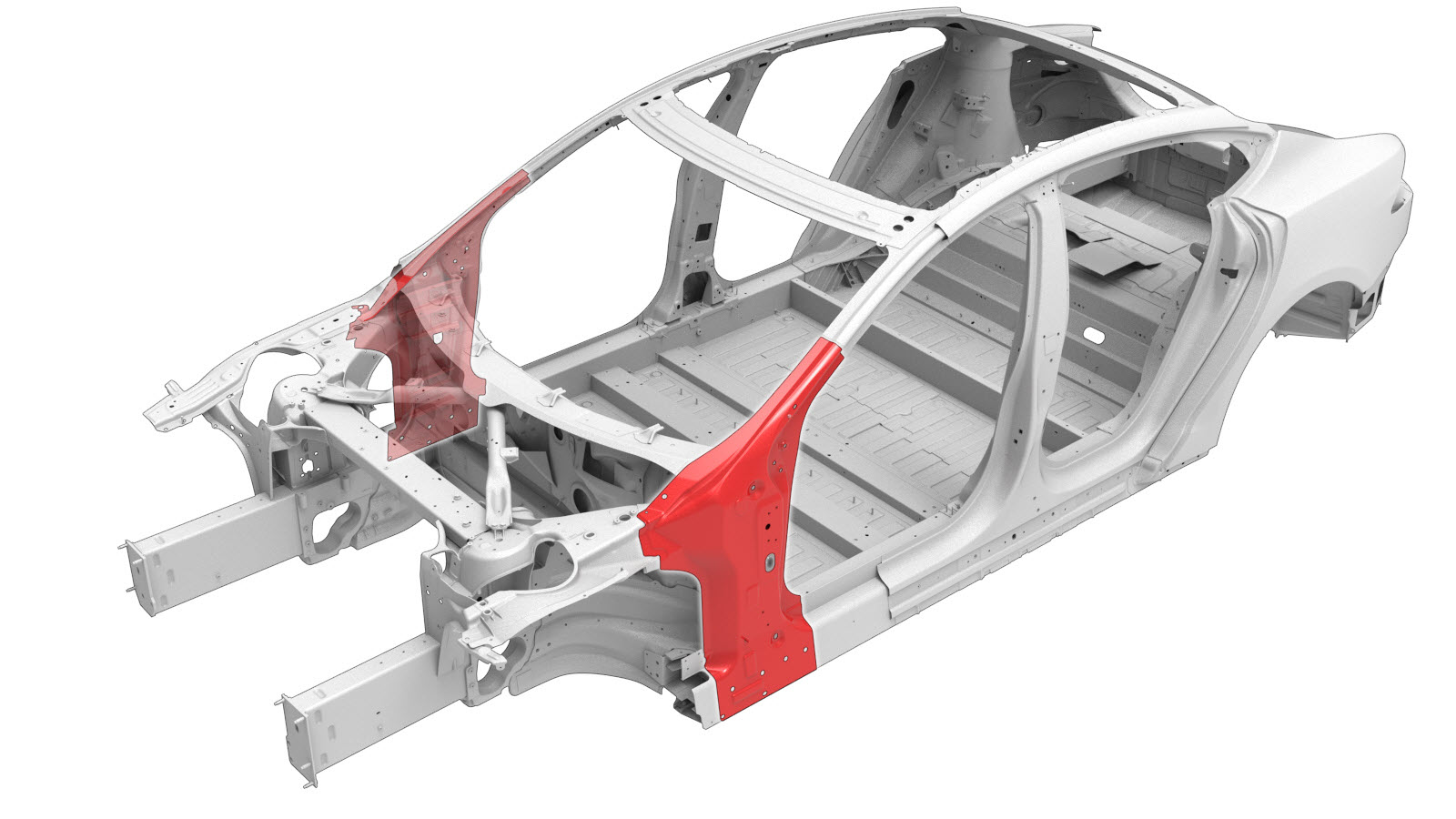

Gruppo completo montante A e montante B (veicoli costruiti dopo l'11 ottobre 2016)

Elenco parti

Quantità Descrizione Immagine / Note
1 ASSY - A / B PILLAR COMP (gruppo completo montante A e montante B)
10 Rivetto strutturale, 6,5 mm, medio
8 Rivetto Flow-Form S58
2 Rivetto Flow-Form S68
5 SPR, 5x6 H4
2 SPR, 5x8
2 SPR, 5x9
2 Bullone, testa esagonale , BLT,HFLG,M10X22,[10,9]-MM-11 Numero parte Tesla 1012961-00-A.
4 Dado , NUT HF M8 PC10 Numero parte Tesla 1046842-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il Gruppo parte superiore parafango.
  2. Rimuovere il Gruppo parte esterna parafango.
  3. Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
  4. Rimuovere il Gruppo montante cerniere.
  5. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o SPR di fabbrica

    o rivetti strutturali di fabbrica

    o bulloni, testa esagonale

    Dado

    Linea di taglio
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Quando si rimuove la porzione necessaria della parte esterna della guida del tetto per esporre i giunti sottostanti, non danneggiare l’interno della guida del tetto nel tagliare l’esterno della guida del tetto.

    Linea/punto di riferimento

    • A = 160 mm.

    Saldatura GMA

  6. Tagliare il nuovo ASSY - A / B PILLAR COMP come indicato di seguito per ottenere il nuovo componente.
    Linea di taglio
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non danneggiare l’interno della guida del tetto quando si taglia la parte esterna.

    Linea/punto di riferimento

    • B = 163 mm
  7. Installare la piastra di supporto sulla parte esterna della guida del tetto.

    o saldature a fori in alluminio

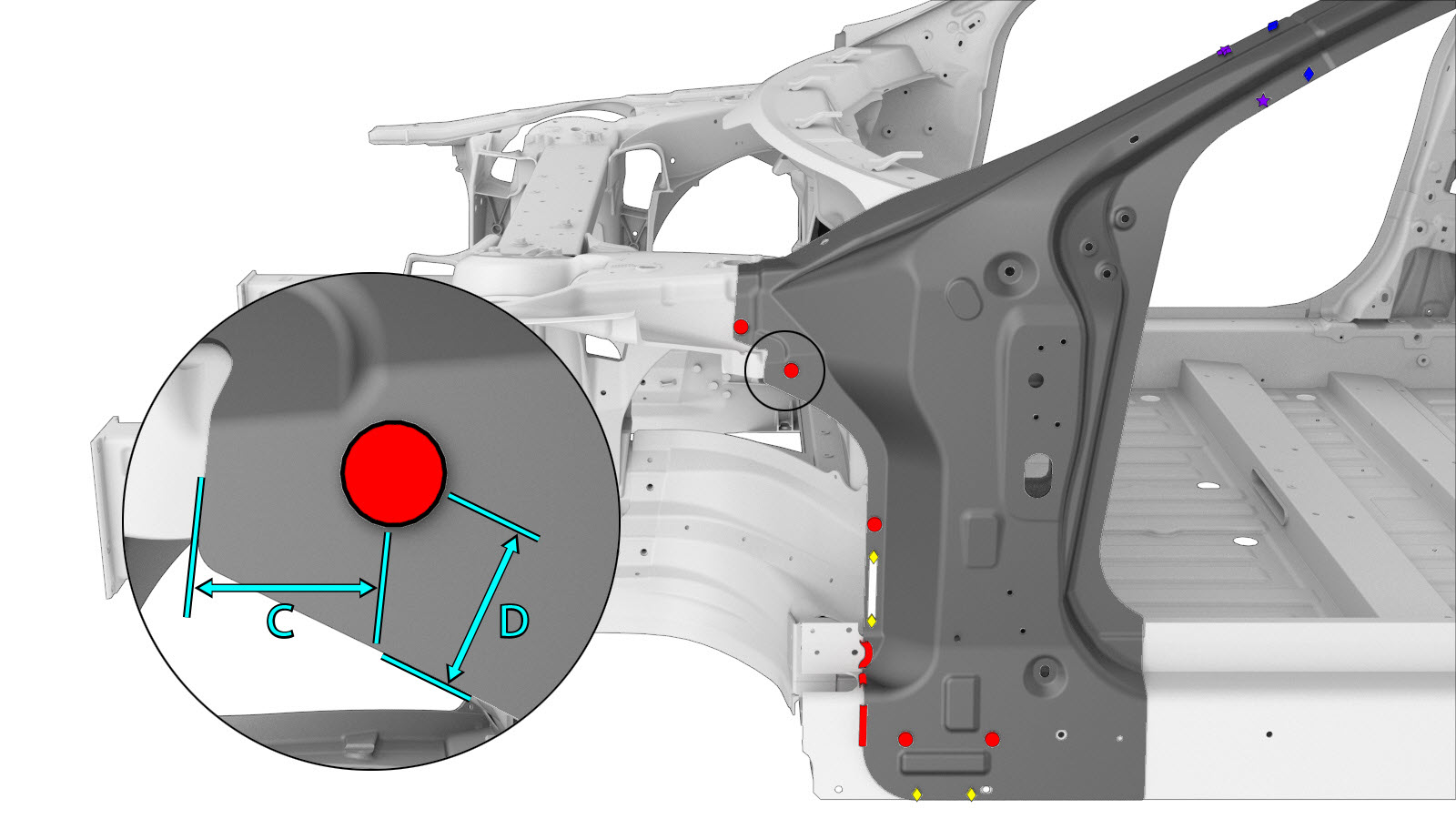

  8. Predisporre l'installazione.
    o rivetti strutturali a flangia, 6,5 mm
    o rivetti strutturali, 6,5 mm, medi
    • C = 34 mm.
    • D = 30 mm.

    o rivetti Flow-Form, S58

    o rivetti Flow-Form, S68

    o SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la seguente matrice SPR Tesla per installare questo SPR: FM 090 2120.
    o SPRs, 5x8
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la seguente matrice SPR Tesla per installare questo SPR: FM 090 2120.
    o SPRs, 5x9
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la seguente matrice SPR Tesla per installare questo SPR: FM 090 2120.

    o bulloni, testa esagonale

    Dado

    Saldatura GMA

    o saldature a fori in alluminio

  9. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  10. Installare il/i nuovo/i componente/i.
    Serrare i dadi e i bulloni a 25 Nm.
  11. Eseguire una saldatura GMA.
    Saldatura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  12. Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
  13. Installare Gruppo parte esterna parafango.
  14. Installare il Gruppo parte superiore parafango.
  15. Eseguire le eventuali operazioni post-riparazione necessarie.
