Soglia (sezione posteriore)

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 ASY SIDE SILL (soglia – completa)
1 Piastra di supporto inferiore cella superiore

Numero parte Tesla 1074848-00-A.

1 Piastra di supporto superiore cella superiore

Numero parte Tesla 1074920-00-A.

1 Piastra di supporto cella centrale

Numero parte Tesla 1074924-00-A.

1 Piastra di supporto cella inferiore

Numero parte Tesla 1074922-00-A.

16 Rivetto strutturale svasato, 6,5 mm
19 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
3 Rivetti pop
1 Dado rivettato, NUT RVT RND THN M8-1,25X3,0 ZNNI Numero parte Tesla 2007223.
3 Bullone, testa esagonale , BOLT PF M8X20 PC 98 ADH MAT Numero parte Tesla 1014747-00-B.
2 Bullone, testa esagonale , BOLT HF M8X50 PC109 MAT Numero parte Tesla 1046838-00-A.
2 SPAC NUT ,M8x3,8-5,STL[10],ZNI Numero parte Tesla 1060097-00-B.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il Rinforzo superiore nodo posteriore (anteriore).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Non rimuovere il rinforzo superiore del nodo posteriore (centrale) o il rinforzo superiore nodo posteriore (posteriore).
  2. Rimuovere il Rinforzo montante C.
  3. Rimuovere il Prolunga passaruota.
  4. Rimuovere la striscia del dado della soglia.
    o rivetti strutturali di fabbrica
  5. Rimuovere il componente originale.

    Linea di taglio

    Linea/punto di riferimento

    • A = 80 mm.
    • B = 70 mm

    o bulloni, testa esagonale

    Saldatura GMA
    Informational PurposesAn informational icon, calling your attention
    Nota
    In alcuni veicoli potrebbe essere presente una saldatura aggiuntiva. Se necessario, rimuovere la saldatura per la riparazione della sezione.
  6. Tagliare la nuova soglia laterale come indicato di seguito per ottenere il nuovo componente.

    Linea di taglio

    Linea/punto di riferimento

    • C = 80 mm.
    • D = 70 mm.
  7. Levigare la nervatura evidenziata in rosso per fornire uno spazio piatto per il montaggio di una piastra di supporto.
  8. Rimuovere il dado rivettato dal nuovo componente.
  9. Tagliare una sezione della nuova soglia laterale come indicato di seguito per ottenere le piastre di supporto per il nuovo componente.

    Linea di taglio

    Linea/punto di riferimento

    • E = 160 mm.
    • F = 85 mm.
  10. Tagliare a misura le piastre di supporto delle celle acquistate.
    • Piastra di supporto inferiore cella superiore: Tagliare a 160 mm.
    • Piastra di supporto superiore cella superiore: Tagliare a 160 mm.
    • Piastra di supporto cella centrale: Tagliare a 160 mm.
    • Piastra di supporto cella inferiore: Tagliare a 150 mm.

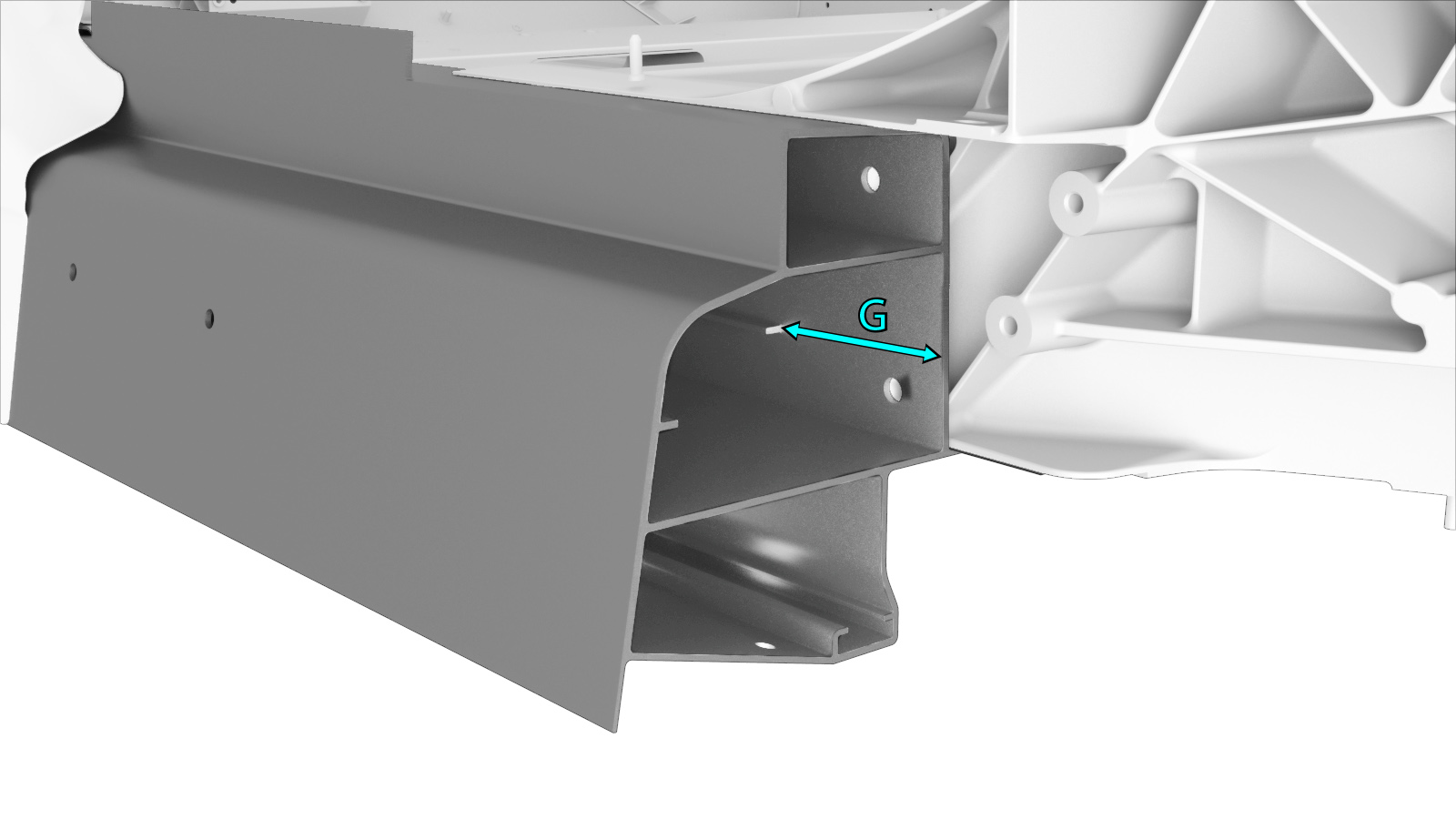

  11. Levigare la superficie interna della cella centrale in piano per fornire un'area per montare una piastra di supporto.
    • G = 80 mm.
  12. Posizionare le piastre di supporto interne per la cella superiore e la cella centrale e fissarle in posizione.

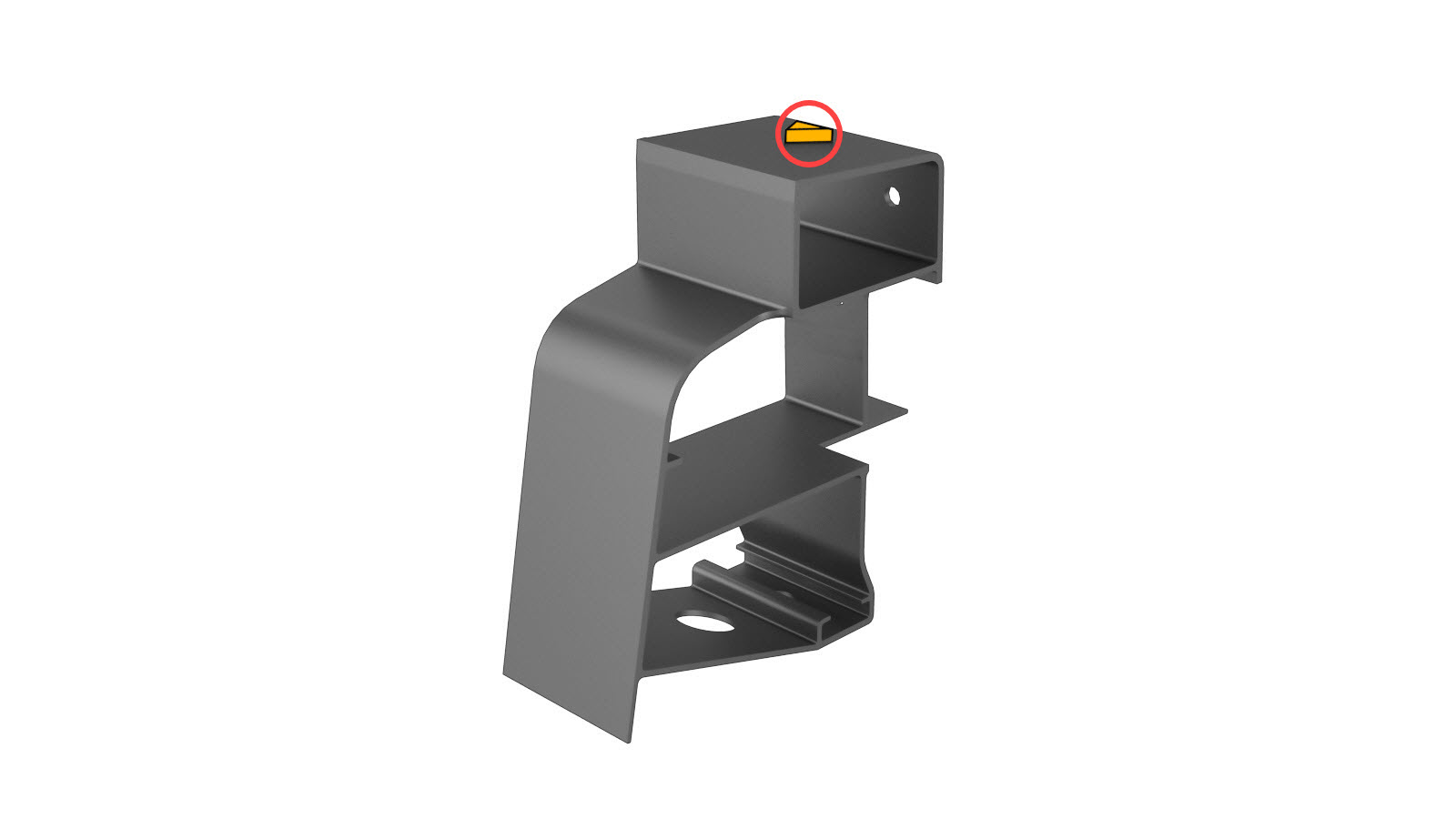

  13. Forare un foro da 11 mm nella piastra di supporto superiore della cella superiore per un dado rivettato nella posizione indicata.
  14. Praticare fori da 8 mm per i bulloni a testa esagonale attraverso le sporgenze di fabbrica (cerchiate in rosso) nel nodo posteriore e attraverso le piastre di supporto della soglia laterale.
  15. Rimuovere le piastre di supporto della soglia laterale.
  16. Ingrandire i fori da 8 mm creati in un passaggio precedente portandoli a 11,5 mm.
  17. Applicare l'adesivo sul retro dei dadi SPAC, posizionarli nelle piastre di supporto e bloccarli in posizione.
  18. Installare il dado rivettato nella piastra di supporto superiore della cella superiore.
    Dado rivettato
  19. Installare le piastre di supporto nel veicolo.
  20. Predisporre l'installazione.
  21. Praticare gli eventuali fori esistenti che sono ostruiti dalle piastre di supporto.
  22. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  23. Installare il/i nuovo/i componente/i.
    Serrare tutti i bulloni a 25 Nm.
  24. Eseguire una saldatura GMA.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Levigare le saldature sulla flangia inferiore e sul lato verticale interno della soglia finché non sono a filo con i pannelli circostanti.

    Saldatura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  25. Installare la striscia del dado della soglia.
  26. Installare Rinforzo superiore nodo posteriore (anteriore).
  27. Installare Rinforzo montante C.
  28. Installare il Prolunga passaruota.
  29. Eseguire le eventuali operazioni post-riparazione necessarie.
