Gruppo montante cerniere

Elenco parti

Quantità Descrizione Immagine / Note
1 HINGE PILLAR ASSEMBLY (gruppo cerniera montante)
2 Rivetto strutturale a flangia
3 Rivetto strutturale, 6,5 mm, medio
5 Rivetto Flow-Form S38
1 Rivetto Flow-Form S48
2 Rivetto Flow-Form S58

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Descrizione sezione cerniera montante

Tabella 1.
Sezionamento cerniera montante
Il gruppo cerniera del montante (mostrato di seguito) è un unico componente e può essere sostituito con una sola riparazione:

In alternativa, invece di sostituire l'intero gruppo cerniera del montante, la sua sezione inferiore può essere sostituita utilizzando una porzione della parte di ricambio del gruppo cerniera del montante utilizzando le linee di taglio descritte in questo documento.

Sezione superiore gruppo cerniera montante Sezione inferiore gruppo cerniera montante

Informazioni sezioni gruppo cerniera montante

Linea di taglio

Linea/punto di riferimento

  • A = 30 mm.
  • B = 372 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Vedere il passaggio 4 per ulteriori informazioni sulla preparazione della sezione di sostituzione.

Creare e installare una piastra di supporto come indicato.

o saldature a fori in alluminio

Saldatura GMA

Procedura di riparazione

  1. Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
  2. Rimuovere il Gruppo parte esterna parafango.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se si ripara solo la sezione inferiore del gruppo cerniera del montante, non rimuovere il gruppo parte esterna parafango.
  3. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o SPR di fabbrica

    o rivetti strutturali di fabbrica

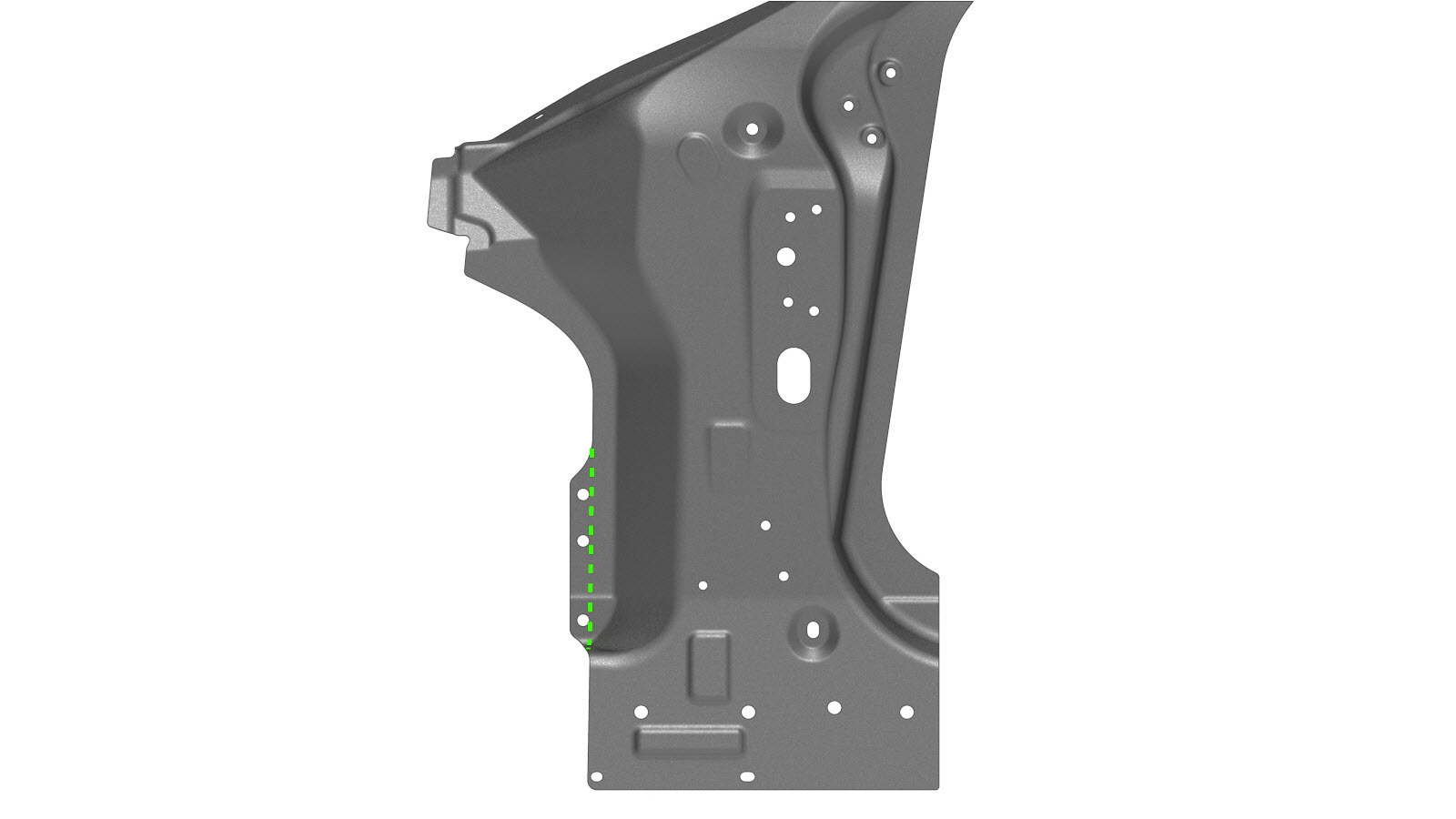

  4. Se presente, rimuovere la staffa del parafango e la flangia dalla nuova parte di ricambio del gruppo cerniera del montante, come indicato di seguito.

    o saldature a punti di fabbrica

    Linea di taglio

  5. Predisporre l'installazione.
    o rivetti strutturali a flangia, 6,5 mm
    o rivetti strutturali, 6,5 mm, medi
    • A = 34 mm.
    • B = 30 mm

    o rivetti Flow-Form, S38

    o rivetti Flow-Form, S48

    o rivetti Flow-Form, S58

    Saldatura GMA

  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  7. Installare il/i nuovo/i componente/i.
  8. Eseguire una saldatura GMA.

    Saldatura GMA

    Informational PurposesAn informational icon, calling your attention
    Nota
    Se si sostituisce una sezione del gruppo cerniera del montante: Eseguire una saldatura GMA del giunto di testa tra le sezioni e le saldature a fori in alluminio.

    o saldature a fori in alluminio

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  9. Installare Gruppo parte esterna parafango.
  10. Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
  11. Eseguire le eventuali operazioni post-riparazione necessarie.
