Gruppo parte superiore parafango
Codice modifica:
10101019102
10101030002
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Qualsiasi sezione singola o combinazione di sezioni della parte superiore del parafango può essere sostituita a condizione che vengano utilizzate le linee di taglio a cui si fa riferimento dalla porzione Descrizioni sezione superiore parafango di questo documento.
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Utilizzo del presente documento
- Descrizioni sezione superiore parafango fornisce informazioni su dove e come sezionare il gruppo parte superiore parafango qualora necessario per sostituire le aree danneggiate del pannello superiore del parafango o per accedere alle parti sottostanti della struttura del veicolo. Utilizzare le descrizioni delle sezioni per determinare dove sezionare con successo il gruppo parte superiore del parafango, come necessario per la riparazione da eseguire.NotaLe sezioni del gruppo parte superiore del parafango possono essere sostituite singolarmente o in combinazione di qualsiasi tipo purché vengano utilizzate le posizioni di taglio di riferimento identificate in questo documento.NotaLe misurazioni dalle posizioni dei fori dei bulloni vengono effettuate dal centro dei fori di riferimento, a meno che non sia indicato diversamente nella descrizione della sezione.
- Le parti Rimozione e Sostituzione di questo documento contengono le informazioni necessarie per sostituire l'intero gruppo parte superiore del parafango. Se si sostituisce una sezione del gruppo parte superiore del parafango (non tutta la parte superiore del parafango), utilizzare le porzioni pertinenti di ogni passaggio per determinare quali parti e dispositivi di fissaggio servono e i passaggi necessari per completare la riparazione.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | SHOTGUN UPPER (gruppo pate superiore parafango) | |
| 4 | Rivetto strutturale, 6,5 mm, medio | |
| 10 | SPR, 5x4,5 | |
| 3 | SPR, 5x6 H4 | |
| 3 | SPR, 5x6,5 | |
| 1 | Bullone, testa esagonale , BOLT,HF,M6-1,0x21[88],G1009[B],MAT | Numero parte Tesla 1139785-00-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Descrizioni sezione superiore parafango
| Sezioni e gruppo parte superiore parafango | |
|---|---|
| La parte superiore completa del parafango è un unico componente e può essere sostituita con una sola riparazione. In alternativa, invece di sostituire la parte superiore completa del parafango, le aree della parte superiore del parafango possono essere sostituite utilizzando singole sezioni del gruppo parte superiore parafango seguendo le linee di taglio descritte in questo documento. Avvertenza Quando si tagliano le sezioni, non tagliare i fori dei bulloni. Nota Installare una piastra di supporto dietro ciascun giunto di testa se vi è spazio sufficiente e utilizzare un adesivo strutturale per riempire eventuali spazi vuoti dietro i pannelli e i componenti sottostanti. |
|
| Gruppo | Sezioni |
| Sezione parte superiore parafango | |
|---|---|
|
Sezione anteriore Nota Ordinare una PARTE SUPERIORE PARAFANGO aggiuntiva quando si esegue la riparazione. Linea di taglio Linea/punto di riferimento
Creare e installare una piastra di supporto come indicato. Saldatura GMA o saldature a fori in alluminio |
|
|
Sezione posteriore Nota Ordinare una PARTE SUPERIORE PARAFANGO aggiuntiva quando si esegue la riparazione. Linea di taglio Linea/punto di riferimento
Creare e installare una piastra di supporto come indicato. Saldatura GMA o saldature a fori in alluminio |
|
Procedura di riparazione
-
Rimuovere il componente originale.
o saldature a punti di fabbrica
o rivetti strutturali di fabbrica
NotaAlcuni veicoli hanno una saldatura GMA che fissa la parte superiore del parafango alla torretta dell’ammortizzatore. Se presente, rimuovere la saldatura.Saldatura GMA
-
Posizionare il nuovo componente, misurare come mostrato e bloccare il nuovo componente in posizione.
-
Predisporre l'installazione.
o rivetti strutturali, 6,5 mm, medi

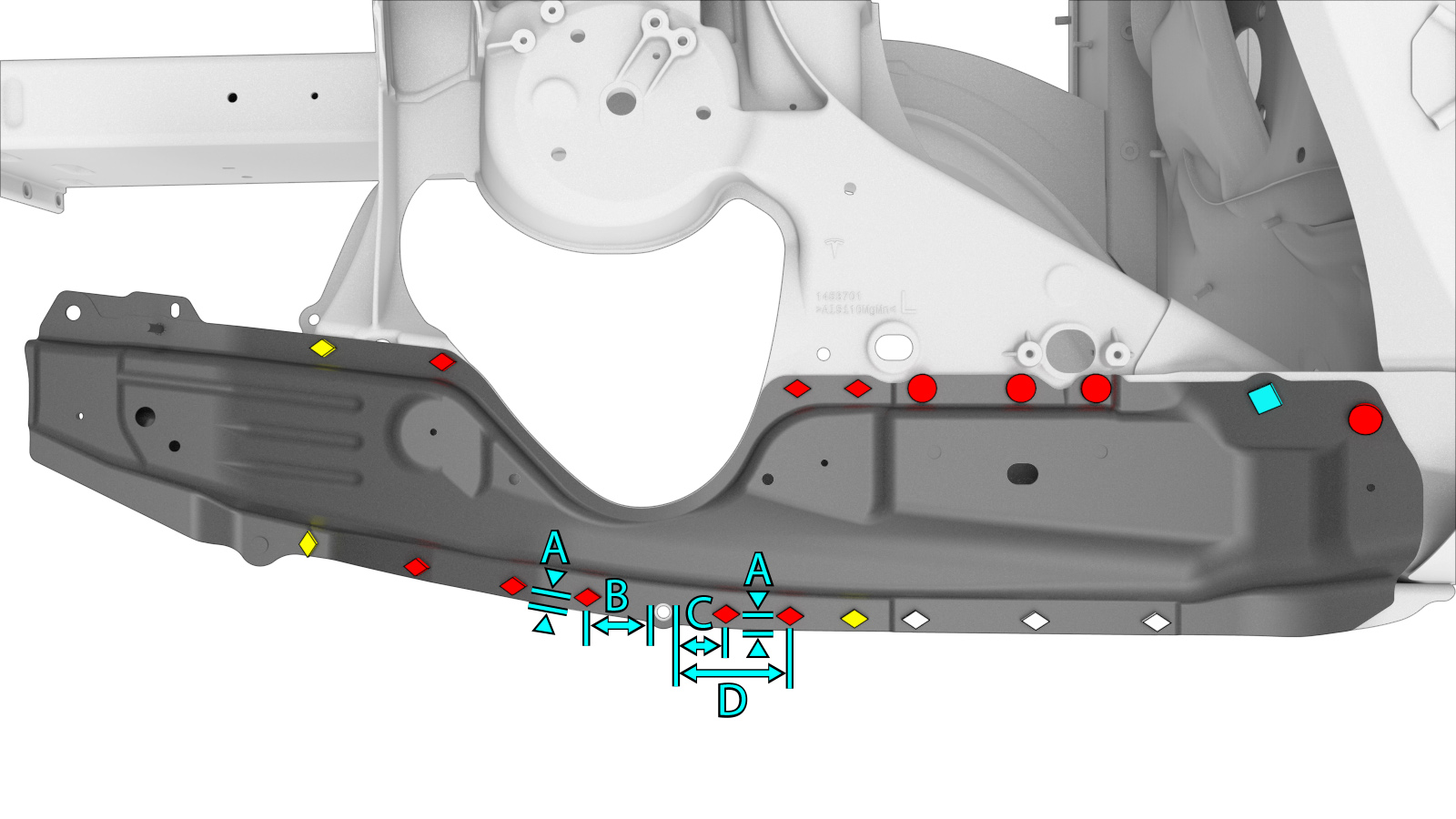

o SPRs, 5x4,5NotaPer gli SPR non cerchiati in rosso, utilizzare la seguente matrice SPR Tesla per installare questo SPR: KA 075 2113.- A = 10 mm.
- B = 45 mm.
- C = 36 mm.
- D = 78 mm.
NotaPer gli SPR cerchiati in rosso, utilizzare la seguente matrice SPR Tesla per installare gli SPR: SM 110 0108.o SPRs, 5x6 H4NotaUtilizzare la seguente matrice SPR Tesla per installare questo SPR: SM 110 0108.o SPRs, 5x6,5NotaUtilizzare la seguente matrice SPR Tesla per installare questo SPR: SM 085 0125. -
Se il gruppo originale è stato fissato alla torretta dell'ammortizzatore anteriore con una saldatura GMA:
Predisporre l'installazione.
Saldatura GMA
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-
Installare il/i nuovo/i componente/i.
Serrare il bullone a 10 Nm.
-
Se si esegue solo una riparazione di sezione:
Eseguire una saldatura GMA sui giunti di testa.
o saldature a fori in alluminio
Saldatura GMA
AvvertenzaLa mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.AvvertenzaPer mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.AvvertenzaNon effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.NotaPrima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente. -
Se il gruppo originale è stato fissato alla torretta dell'ammortizzatore anteriore con una saldatura GMA: Unire il gruppo parte superiore parafango alla torretta dell'ammortizzatore anteriore tramite una saldatura GMA.
Saldatura GMA
AvvertenzaLa mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.AvvertenzaPer mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.AvvertenzaNon effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.NotaPrima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente. - Eseguire le eventuali operazioni post-riparazione necessarie.
