Sostituzione dado Flow-Form batteria (anteriore)

Codice modifica: 16010200602 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

  • Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
  • Questa procedura può essere completata senza utilizzare un ponte sollevatore.
  • È possibile sostituire i dadi Flow-Form batteria (dadi quadrati) danneggiati sulle guide del fermo indicate (tali guide possono essere riutilizzate, se non sono danneggiate). Sostituire entrambi i dadi Flow-Form batteria su una guida del fermo se uno di essi è danneggiato. Non è necessario sostituire i dadi Flow-Form batteria su entrambe le guide del fermo se non sono danneggiati.

Elenco parti

Quantità Descrizione Immagine / Note
1 M8 SQUARE NUT (Dado quadrato)
1 (se non è possibile riutilizzare la guida del fermo) RETAINER RAIL GUIDE (Guida del fermo)
2 Rivetti pop , POP RIVET, D4 DOMED HEAD4.8 GRIP AL
1 BUTYL FOIL PATCH 40x40x1mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Tagliare una finestra di accesso sul fondo della traversa interessata.

    Linea di taglio

    Linea/punto di riferimento

    • A = 55 mm.
    • B = 107 mm.
    • C = 26 mm.
    • D = 51 mm.

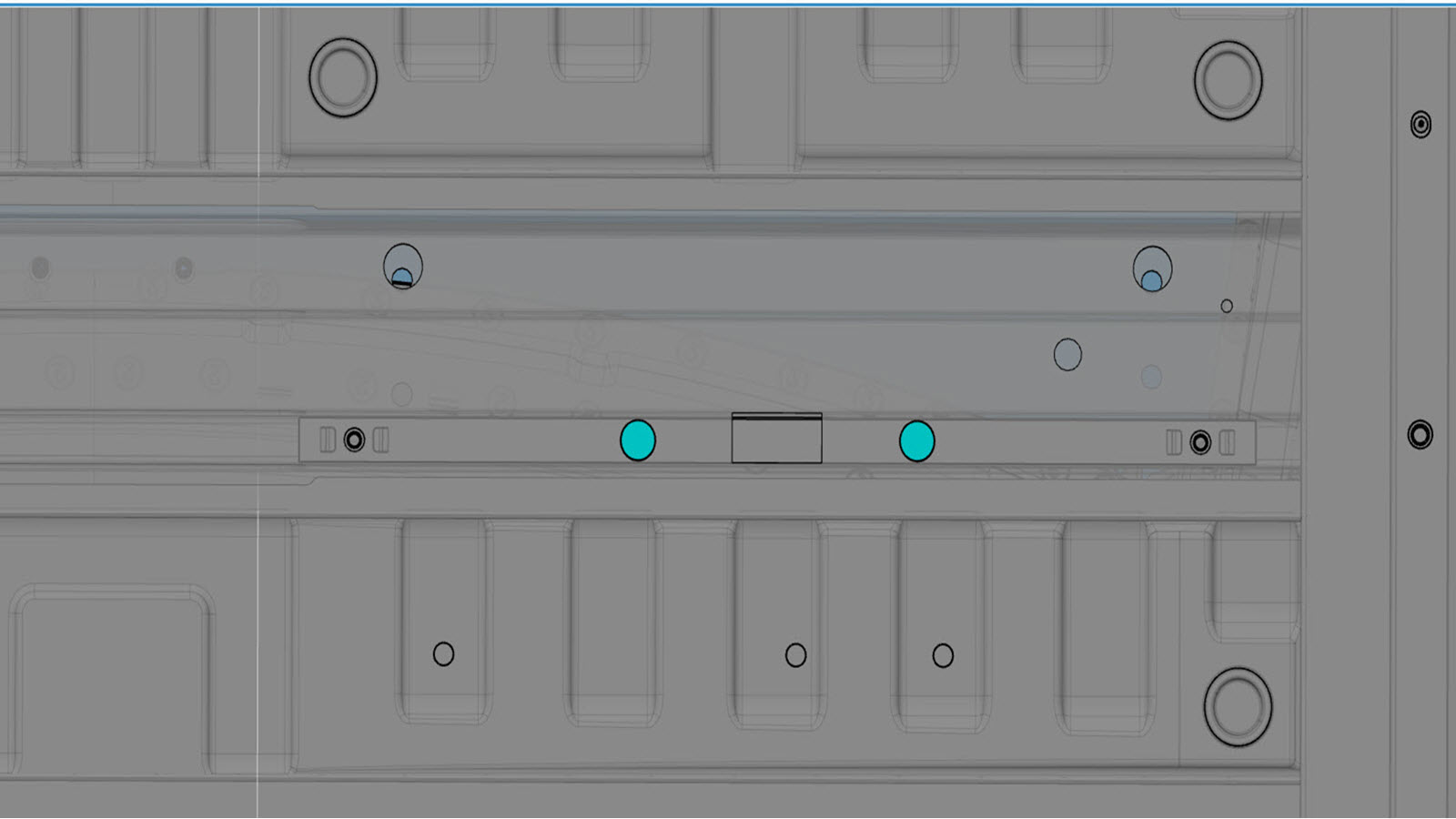

  2. Rimuovere i rivetti di fabbrica nell’area di riparazione.
    o rivetti strutturali di fabbrica
  3. Tagliare la guida del fermo.
  4. Rimuovere la porzione necessaria di guida del fermo attraverso la finestra di accesso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se la guida del fermo originale non è danneggiata, può essere riutilizzata.
  5. Rimuovere il dado Flow-Form della batteria dalla guida del fermo.
  6. Installare il dado Flow-Form della batteria sulla guida del fermo.
  7. Installare la porzione necessaria di guida del fermo attraverso la finestra di accesso.
  8. Installare i dispositivi di fissaggio attraverso la traversa e la guida del fermo.
    o rivetti pop
  9. Applicare un rivestimento anticorrosivo su qualsiasi metallo nudo.
  10. Installare un sigillante in butile sulla finestra di accesso.
  11. Eseguire le eventuali operazioni post-riparazione necessarie.
