Gruppo guida telaio posteriore (veicoli costruiti fino al 5 novembre 2014)
Codice modifica:
10101816402
10101816602
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | ASY - MEMBER RAIL (gruppo guida telaio posteriore) | |
| 6 | Rivetto strutturale, 6,5 mm, medio |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere Gruppo pannello posteriore.
-
Rimuovere Gruppo pianale vano bagagli posteriore.
-
Rimuovere Prolunga pianale vano bagagli posteriore (veicoli costruiti fino al 5 novembre 2014).
-

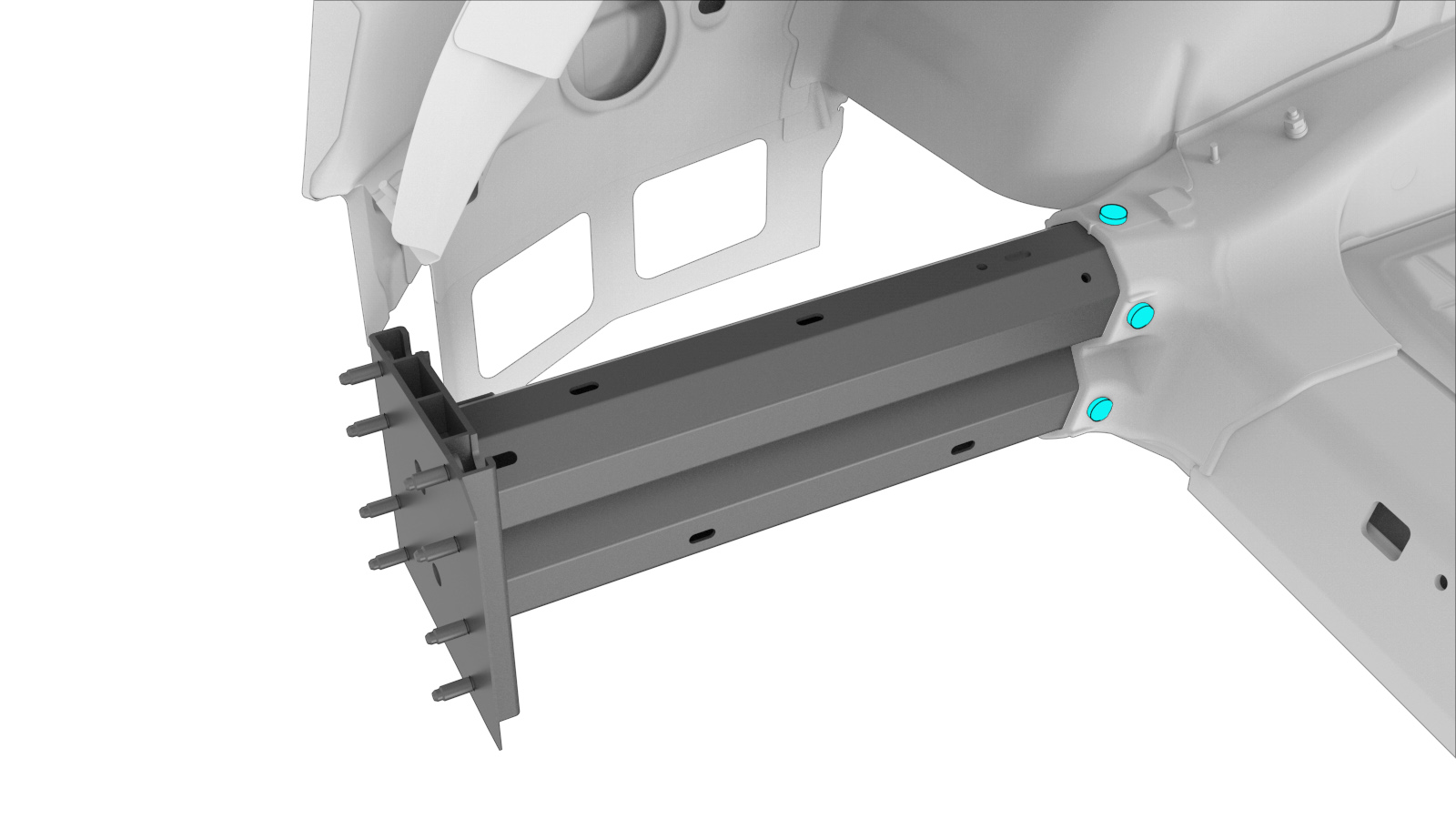

Rimuovere il componente originale.
o rivetti strutturali di fabbrica
-
Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare i nuovi componenti.
-
Installare Prolunga pianale vano bagagli posteriore (veicoli costruiti fino al 5 novembre 2014).
-
Installare Gruppo pianale vano bagagli posteriore.
-
Installare Gruppo pannello posteriore.
- Eseguire le eventuali operazioni post-riparazione necessarie.
