Montante B

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	B-PILLAR COMPLETE (montante B)
1	ASY, GUSSET RAMP, B PILLAR INR (rampa con fazzoletto)
2	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
5	Rivetto strutturale, 6,5 mm, medio
4	Dado , HF M8 PC10	Numero parte Tesla 1046842-00-A.
4	WASHER, M8x24, 2MM	Numero parte Tesla 1106303-00-A. Nota Da ordinare se si passa dal montante B di prima generazione a montante B di seconda generazione. Può essere di provenienza locale.
Se il veicolo era dotato di traversa ad arco: 4	Bullone, testa esagonale	Numero parte Tesla 1004537-00-A.
Se il veicolo era dotato di traversa ad arco: 4	Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
Se il veicolo era dotato di traversa ad arco: Staccare la traversa ad arco.
o saldature a punti di fabbrica
o bulloni, testa esagonale
Staccare la base del montante B.
A seconda della data di costruzione del veicolo, può essere fissato in due modi diversi.
Saldatura GMA
Dado
Rimuovere il componente originale.
o saldature a punti di fabbrica
o SPR di fabbrica

Linea di taglio
Avvertenza
Non danneggiare i pannelli sottostanti quando si taglia la sezione.

Linea/punto di riferimento
- A = 10 mm
- B = 160 mm
- C = 50 mm
Tagliare e preparare il nuovo MONTANTE B COMPLETO come indicato per realizzare i nuovi componenti.
o saldature a punti di fabbrica
Linea di taglio

Linea/punto di riferimento
- A = 10 mm
- C = 50 mm
- D = 135 mm

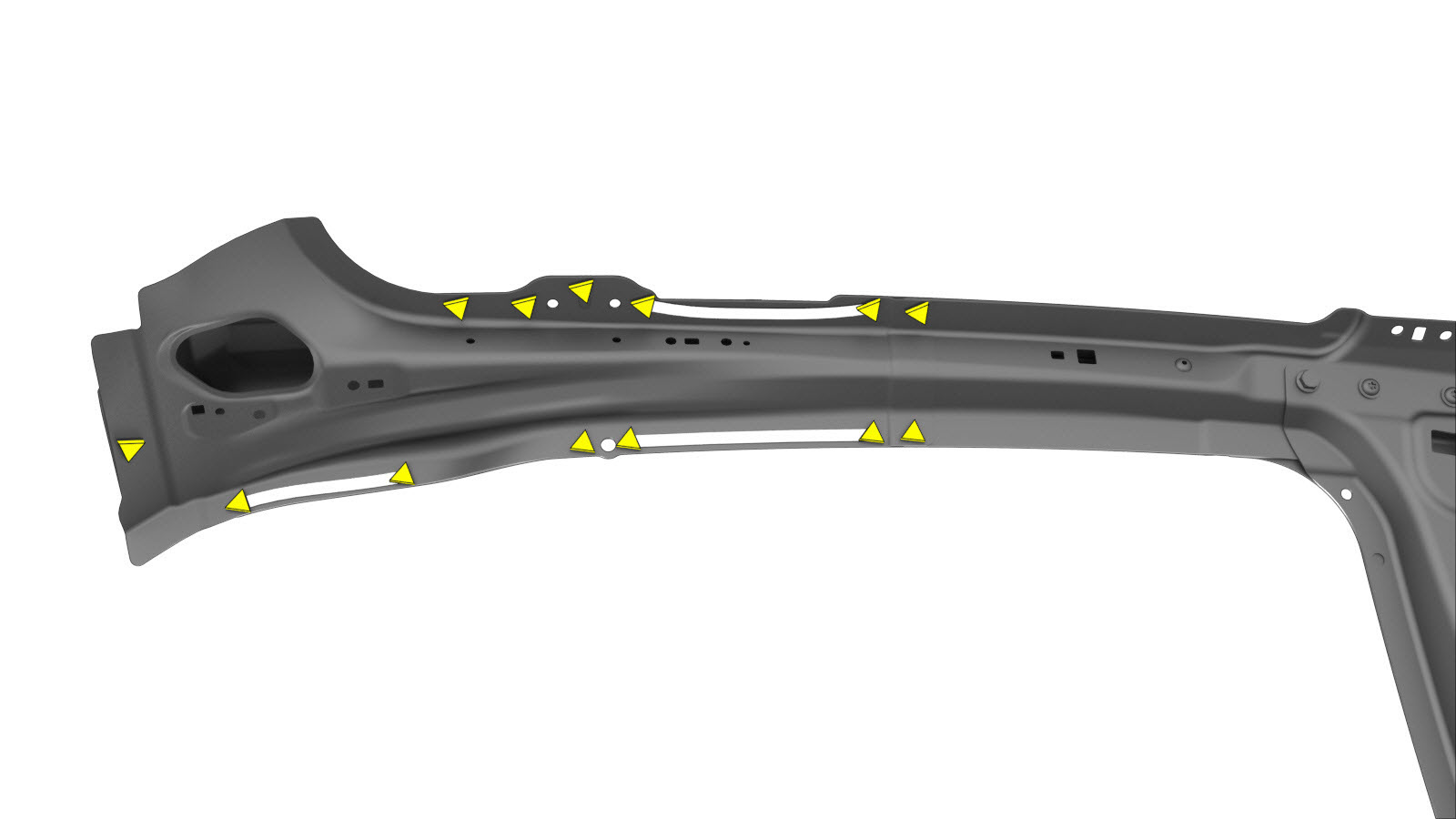

Fissare le piastre di supporto al pannello esterno della guida del tetto.

o saldature a fori in alluminio
Fissare la piastra di supporto al pannello interno del montante A.

o saldature a fori in alluminio
Eseguire una saldatura GMA.

o saldature a fori in alluminio

Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Per i veicoli costruiti fino all’11 ottobre 2016: Installare la rampa con fazzoletto sulla soglia.
Consultare le istruzioni di installazione nella procedura di riparazione Rampa con fazzoletto montante B.
Predisporre l'installazione.
Nota
Installare le rondelle (WASHER, M8x24, 2MM) tra il montante B e la rampa con fazzoletto del montante B se è presente uno spazio di 2 mm o inferiore. Se è presente uno spazio tra il montante B e la rampa con fazzoletto del montante B superiore a 2 mm, interrompere questa procedura e contattare Tesla Collision Repair.

o saldature a fori in alluminio

o rivetti strutturali ad alta resistenza, 6,5 mm
- E = 8 mm
- F = 20 mm
o rivetti strutturali, 6,5 mm, medi

Dado

Saldatura GMA
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni a 25 Nm.
Eseguire una saldatura GMA.

o saldature a fori in alluminio

Saldatura GMA

Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
Se il veicolo era dotato di traversa ad arco: Fissare la traversa ad arco.
o rivetti Flow-Form, S38 Bullone, testa esagonale
Serrare i bulloni a 10 Nm.
Eseguire le eventuali operazioni post-riparazione necessarie.
