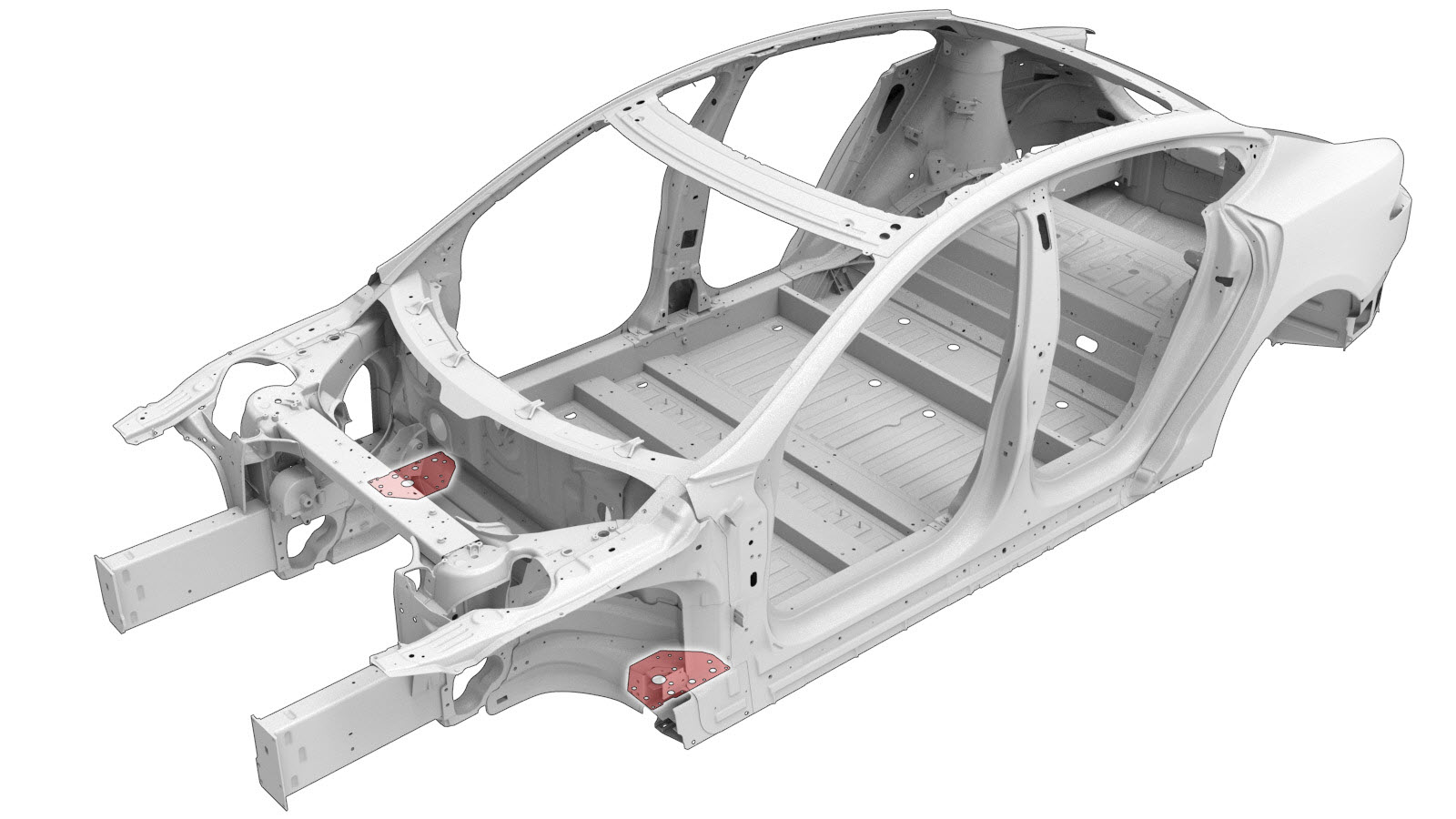

Soglia (completa)

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 ASY SIDE SILL (soglia – completa)
1 ASY, GUSSET RAMP (rampa con fazzoletto)
Informational PurposesAn informational icon, calling your attention
Nota
Questa parte è solo per i veicoli costruiti dopo il 10 aprile 2016.
37 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
7 Rivetto strutturale a strappo, 6,5 mm
2 Rivetto strutturale a flangia
12 Rivetto strutturale, 6,5 mm, medio
2 SPAC NUT,M8X2.8-3,5,STL[10] Numero parte Tesla 1071915-00-A.
2 Bullone, testa esagonale HF M8X50 PC109 MAT Numero parte Tesla 1046838-00-A.
4 Dado ,M8-1,25,HF,ACCIAIO[10],ZNAL,NERO Numero parte Tesla 1006628-01-A.
Informational PurposesAn informational icon, calling your attention
Nota
Questa parte è solo per i veicoli costruiti dopo il 10 aprile 2016.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
  2. Rimuovere la porzione necessaria di Gruppo montante cerniere.
  3. Rimuovere Prolunga passaruota.
  4. Rimuovere il Rinforzo prolunga esterna guida telaio anteriore.
  5. Rimuovere il Piastra torque box.
  6. Solo per i veicoli costruiti fino al 10 aprile 2016: Staccare il fondo del montante B dalla soglia.
    Saldatura GMA
  7. Solo per i veicoli costruiti dopo il 10 aprile 2016: Staccare il fondo del montante B dalla rampa con fazzoletto.
  8. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o SPR di fabbrica

    o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.

    o rivetti strutturali di fabbrica

    o bulloni, testa esagonale

    Saldatura GMA

  9. Predisporre l'installazione.

    Linea di taglio

    Linea/punto di riferimento

    • A = 48 mm.
    • B = 9 mm
    • C = 22 mm.
    • D = 12 mm.
    o rivetti strutturali ad alta resistenza, 6,5 mm
    • E = 58 mm.
    • F = 32 mm.
    • G = 39 mm.
    • H = 144 mm.
    • I = 14 mm.
    • J = 30 mm.
    • K = 25 mm.
    • L = 20 mm.
    • M = 11 mm.
    • N = 50 mm.
    • O = 34 mm.
    • P = 45 mm.
    • Q = 65 mm.
    • R = 55 mm.
    • S = 80 mm.
    • T = 90 mm.
    • U = 6 mm.
    • V = 44 mm.
    • W = 166 mm.
    • X = 8 mm.
    • Y = 62 mm.
    • Z = 142 mm.
    • AA = 160 mm.
    • BB = 185 mm.
    • CC = 230 mm.
    • DD = 56 mm.
    • EE = 70 mm.
    • FF = 49 mm.
    • GG = 47 mm.

    o rivetti strutturali a strappo, 6,5 mm

    o rivetti strutturali a flangia, 6,5 mm

    o rivetti strutturali, 6,5 mm, medi

    A Saldatura GMA

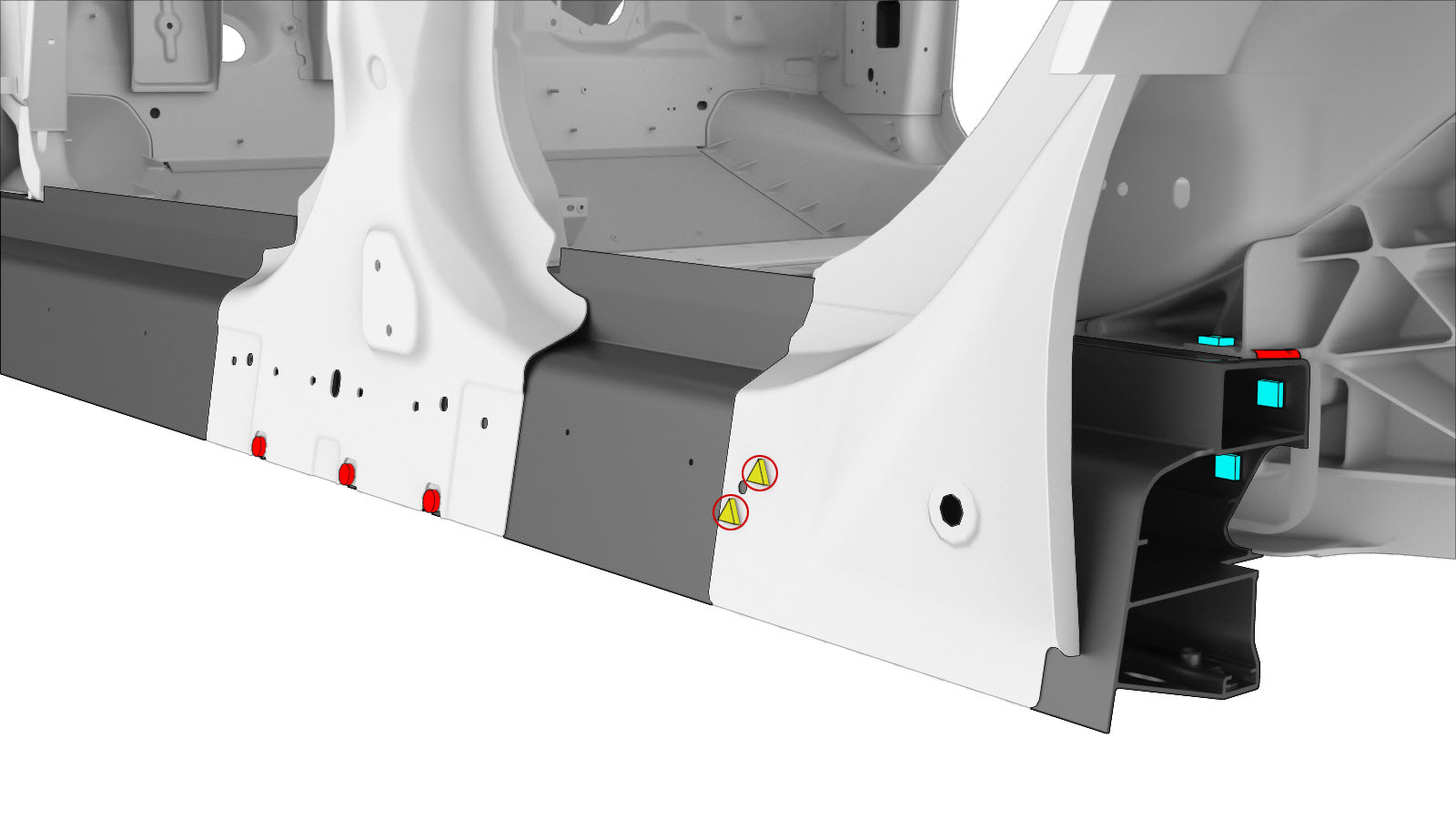

  10. Posizionare temporaneamente la soglia.
  11. Praticare fori da 8 mm attraverso il nodo posteriore nelle posizioni cerchiate in rosso.
  12. Rimuovere la soglia.
  13. Ingrandire i fori da 8 mm nella soglia portandoli a 11,5 mm.

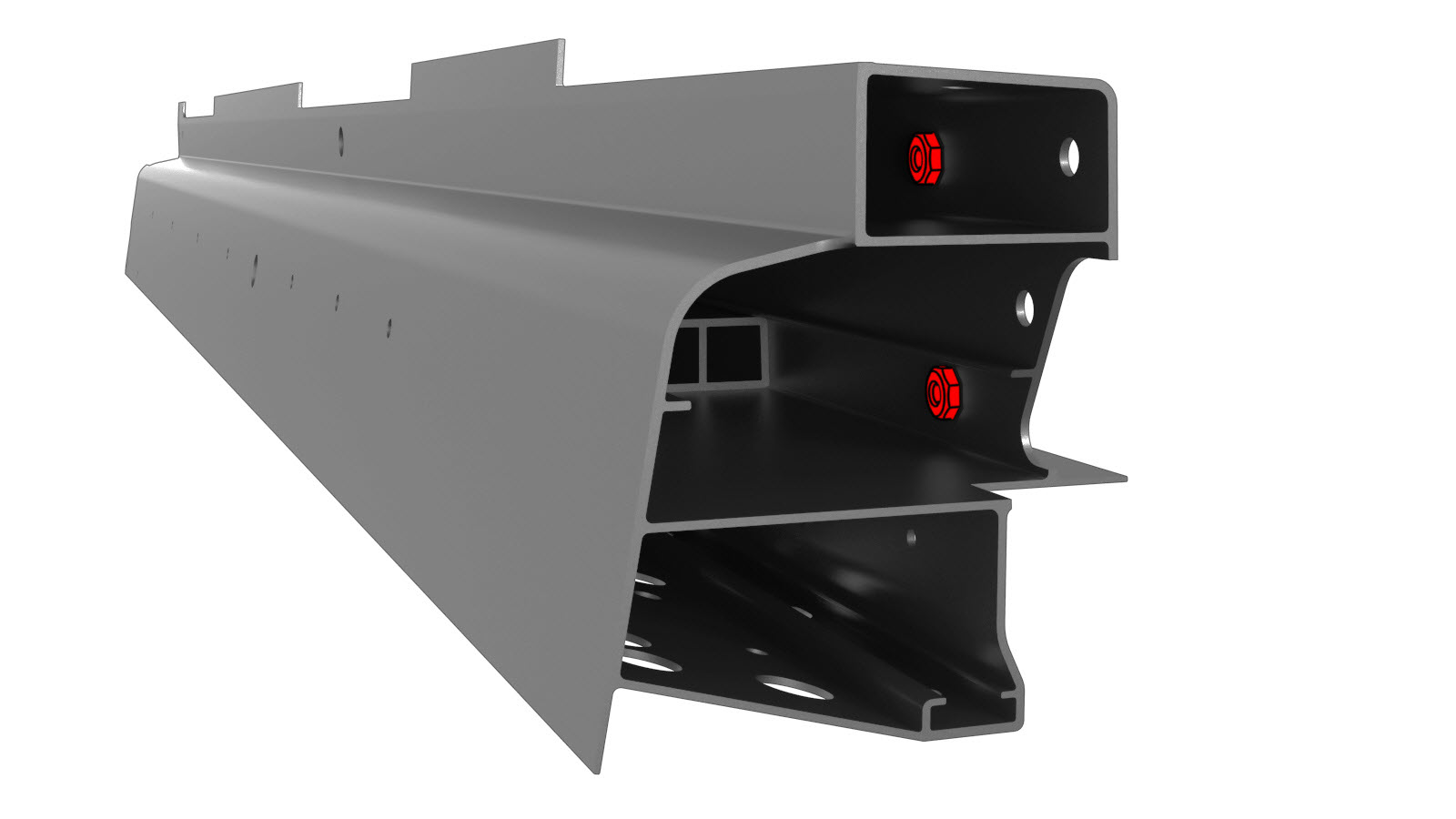

  14. Applicare l'adesivo sul retro dei dadi SPAC, posizionarli nella soglia e bloccarli in posizione.
  15. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  16. Installare il/i nuovo/i componente/i.
    Installare e serrare i bulloni a 25 Nm.
  17. Solo per i veicoli costruiti dopo il 10 aprile 2016: Installare la rampa con fazzoletto sulla soglia.
    Consultare le istruzioni di installazione nella procedura di riparazione Rampa con fazzoletto montante B.
  18. Solo per i veicoli costruiti dopo il 10 aprile 2016: Fissare il fondo del montante B alla rampa con fazzoletto.
    Dado

    Serrare i dadi a 25 Nm.

  19. Solo per i veicoli costruiti fino al 10 aprile 2016: Fissare il fondo del montante B alla soglia.
    Saldatura GMA
  20. Eseguire una saldatura GMA.
    o saldature a fori in alluminio

    Saldatura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  21. Installare Piastra torque box.
  22. Installare il Rinforzo prolunga esterna guida telaio anteriore.

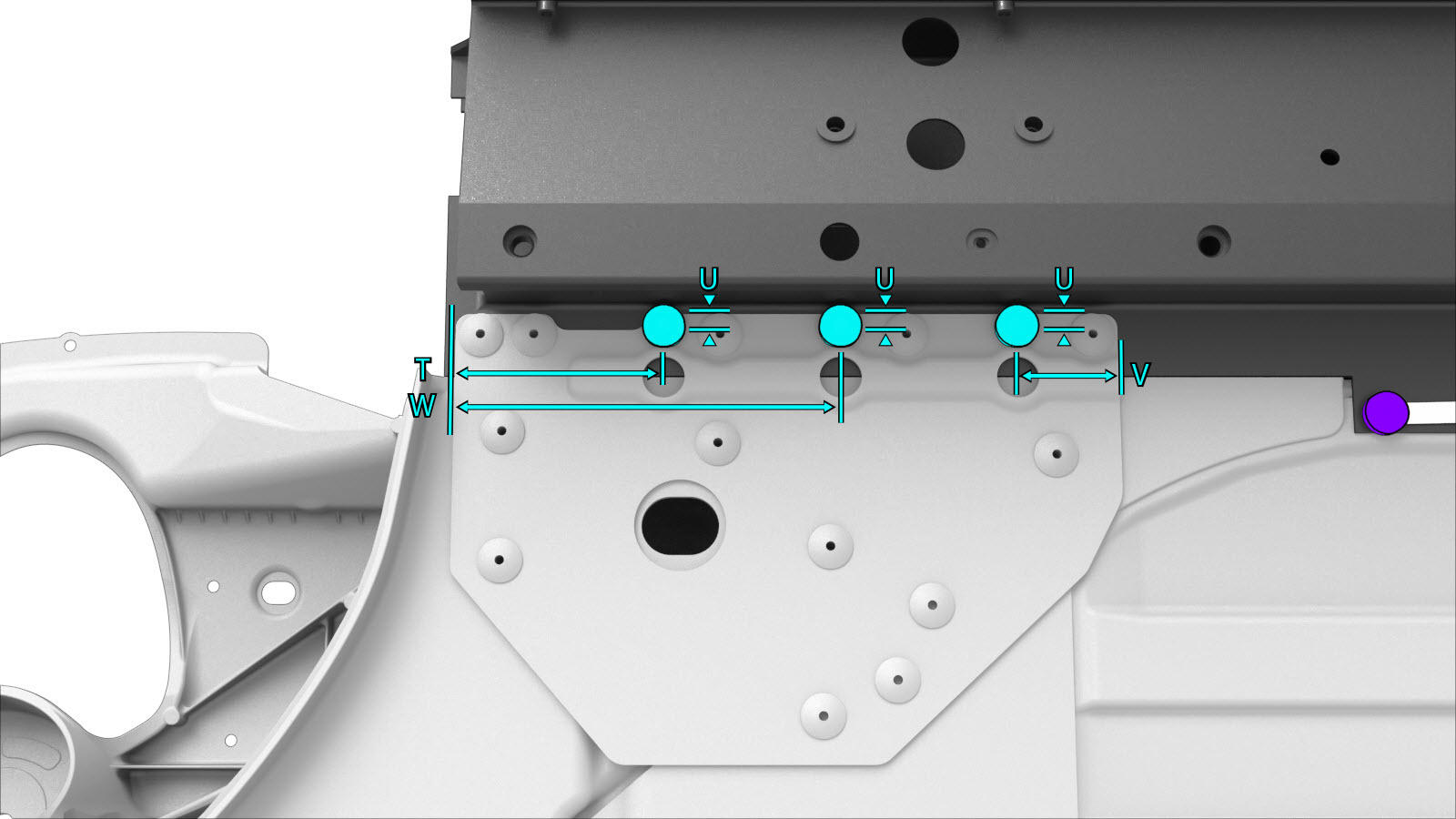

  23. Installare i dispositivi di fissaggio come indicato.
    o rivetti strutturali ad alta resistenza, 6,5 mm
    • D = 12 mm.
    • P = 45 mm.
    • Q = 65 mm.
    • S = 80 mm.
    • T = 90 mm.
    • U = 6 mm.
    • V = 44 mm.
    • W = 166 mm.
    • X = 8 mm.
    • Y = 62 mm.
    • Z = 142 mm.
    • AA = 160 mm.
    • BB = 185 mm.
    • CC = 230 mm.
    • DD = 56 mm.
    • EE = 70 mm.
    • FF = 49 mm.
    • GG = 47 mm.
  24. Installare Prolunga passaruota.
  25. Installare la porzione di Gruppo montante cerniere che è stata rimossa per esporre il componente da sostituire.
  26. Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
  27. Eseguire le eventuali operazioni post-riparazione necessarie.
