Gruppo passaruota (veicoli costruiti dopo il 5 novembre 2014)

Codice modifica: 10101804502 10101804302 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note

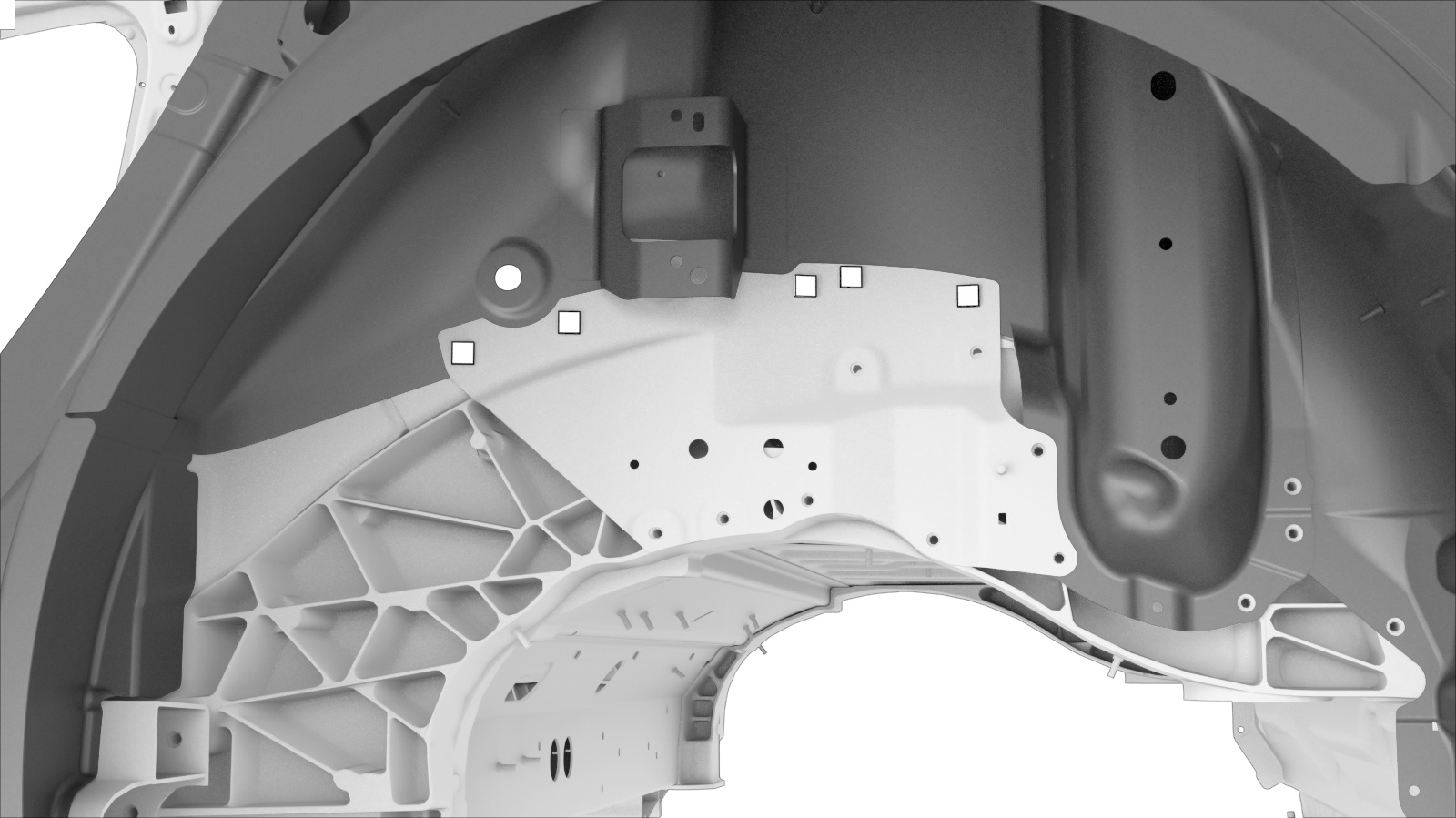

1 ASSY - RR WHEELEFT HANDOUSE COMP (gruppo passaruota)
5 Rivetto strutturale, 6,5 mm, medio
6 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
4 Rivetto strutturale a strappo, 6,5 mm
9 SPR, 5x4,5
2 SPR, 5x6 H2
11 Bullone, testa esagonale M8-1,25x16 Numero parte Tesla 1005582-00-A.
11 Dado HF M8X1,25 10-ZNAL-W Numero parte Tesla 2007088.
4 Bullone, testa esagonale M8-1,25x20 Numero parte Tesla 1007580-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere la porzione necessaria di Carrozzeria esterna per esporre il componente sottostante da sostituire.
  2. Rimuovere Rinforzo esterno nodo posteriore.
  3. Rimuovere il componente originale.
    o saldature a punti di fabbrica

    o SPR di fabbrica

    o rivetti strutturali di fabbrica

    o bulloni, testa esagonale

    Saldatura GMA

  4. Fissare il rinforzo del montante C alla torretta dell'ammortizzatore.
    o rivetti strutturali ad alta resistenza, 6,5 mm
  5. Predisporre l'installazione.
    o rivetti strutturali, 6,5 mm, medi

    o rivetti strutturali a strappo, 6,5 mm

    o SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la seguente matrice SPR Tesla per installare questo SPR: KA 075 2113.
    o SPRs, 5x6 H2
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la seguente matrice SPR Tesla per installare questo SPR: SM 085 0125.

    o bulloni, testa esagonale

    Dado

    Saldatura GMA

  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  7. Installare il/i nuovo/i componente/i.
    Serrare i bulloni come segue:
    • Bullone, testa esagonale, M8-1,25x20 (1007580-00-A): 30 Nm.
    • Bullone, testa esagonale, M8-1,25x16 (1005582-00-A): 25 Nm.
  8. Installare Rinforzo esterno nodo posteriore.
  9. Installare i dispositivi di fissaggio aggiuntivi.
    Dado
  10. Eseguire una saldatura GMA.
    Saldatura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  11. Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
  12. Eseguire le eventuali operazioni post-riparazione necessarie.
