Gruppo lato mascherina

Codice modifica: 10100122902 10100123002 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Elenco parti

Quantità Descrizione Immagine / Note
1 ASY - COWL SIDE (lato mascherina)
20 Rivetto strutturale a strappo, 6,5 mm
6 Rivetto strutturale, 6,5 mm, medio
1 SPR, 5x7
1 SPR, 5x6 H4

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Gruppo montante cerniera.

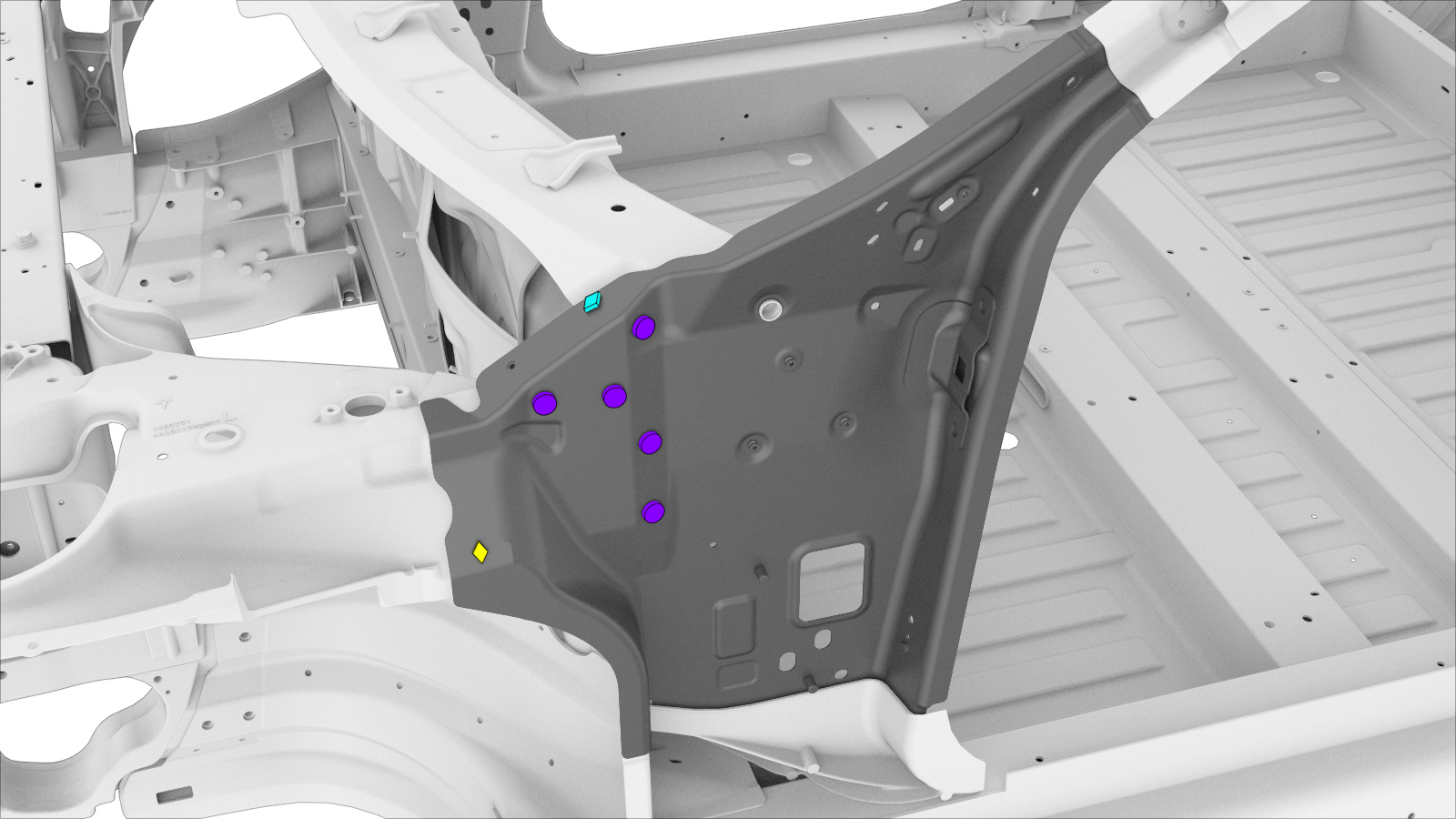

  2. Rimuovere il componente originale.
    o saldature a punti di fabbrica

    o SPR di fabbrica

    Saldatura GMA

  3. Predisporre l'installazione.
    o rivetti strutturali a strappo, 6,5 mm

    o rivetti strutturali, 6,5 mm, medi

    o SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la seguente matrice SPR Tesla per installare questo SPR: SM 120 0050
    o SPRs, 5x7
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la seguente matrice SPR Tesla per installare questo SPR: SM 120 0050

    Saldatura GMA

  4. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  5. Installare il/i nuovo/i componente/i.
  6. Eseguire una saldatura GMA.
    Saldatura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  7. Installare Gruppo montante cerniera.
  8. Eseguire le eventuali operazioni post-riparazione necessarie.
