Gruppo completo montante A e montante B (veicoli costruiti fino all'11 ottobre 2016)

Codice modifica: 10100103802 10100107002 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	ASSY - A / B PILLAR COMP (gruppo completo montante A e montante B)
10	Rivetto strutturale, 6,5 mm, medio
8	Rivetto Flow-Form S58
2	Rivetto Flow-Form S68
5	SPR, 5x6 H4
2	SPR, 5x8
2	SPR, 5x9
4	Dado , NUT HF M8 PC10	Numero parte Tesla 1046842-00-A.
2	Dado , NUT, HEX, M8, 1,25, STL, ZN,PATCH, W/ WSHR	Numero parte Tesla 1004400-00-A.
2	Bullone, testa esagonale , M8-1,25x20	Numero parte Tesla 1012961-00-A.
Se il veicolo era dotato di traversa ad arco: 4	Bullone, testa esagonale	Numero parte Tesla 1004537-00-A.
Se il veicolo era dotato di traversa ad arco: 4	Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Nota

I veicoli costruiti fino all'11 ottobre 2016 erano originariamente dotati di una traversa anteriore e di un montante B di prima generazione. Il componente verrà sostituito con la traversa anteriore e il montante B di seconda generazione.

Rimuovere Gruppo parte superiore parafango.
Rimuovere Gruppo parte esterna parafango.
Rimuovere la porzione necessaria di Carrozzeria esterna per esporre il componente sottostante da sostituire.
Se il veicolo era dotato di traversa ad arco: Staccare la traversa ad arco.
o saldature a punti di fabbrica
o bulloni, testa esagonale
Rimuovere Gruppo montante cerniera.
Rimuovere il componente originale.
o saldature a punti di fabbrica

o SPR di fabbrica

Linea di taglio

Linea/punto di riferimento
- A = 160 mm.
Avvertenza
Quando si rimuove la porzione necessaria della parte esterna della guida del tetto per esporre i giunti sottostanti, non danneggiare l’interno della guida del tetto nel tagliare l’esterno della guida del tetto.

Saldatura GMA
Tagliare il nuovo ASSY - A / B PILLAR COMP come indicato di seguito per ottenere il nuovo componente.
Linea di taglio

Linea/punto di riferimento
- B = 163 mm
Creare e installare la piastra di supporto.
o saldature a fori in alluminio
Installazione Rampa con fazzoletto montante B
Predisporre l'installazione.

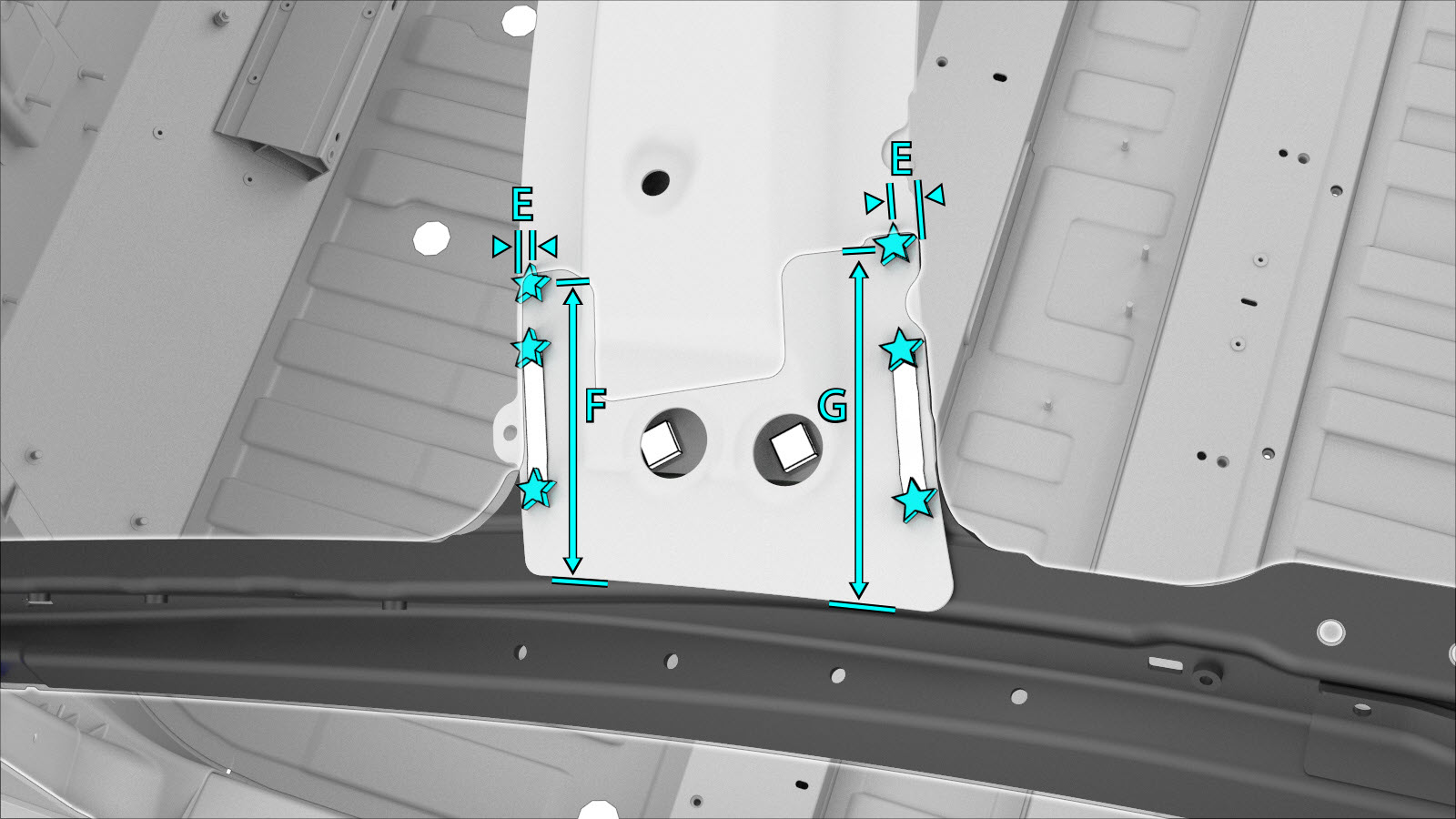

o rivetti strutturali, 6,5 mm, medi
- C = 34 mm.
- D = 30 mm.
- E = 8 mm.
- F = 127 mm.
- G = 145 mm.
o rivetti Flow-Form, S58

o rivetti Flow-Form, S68

o SPRs, 5x6 H4
Nota
Utilizzare la seguente matrice SPR Tesla per installare questo SPR: FM 090 2120.

o SPRs, 5x8
Nota
Utilizzare la seguente matrice SPR Tesla per installare questo SPR: FM 090 2120.

o SPRs, 5x9
Nota
Utilizzare la seguente matrice SPR Tesla per installare questo SPR: FM 090 2120.

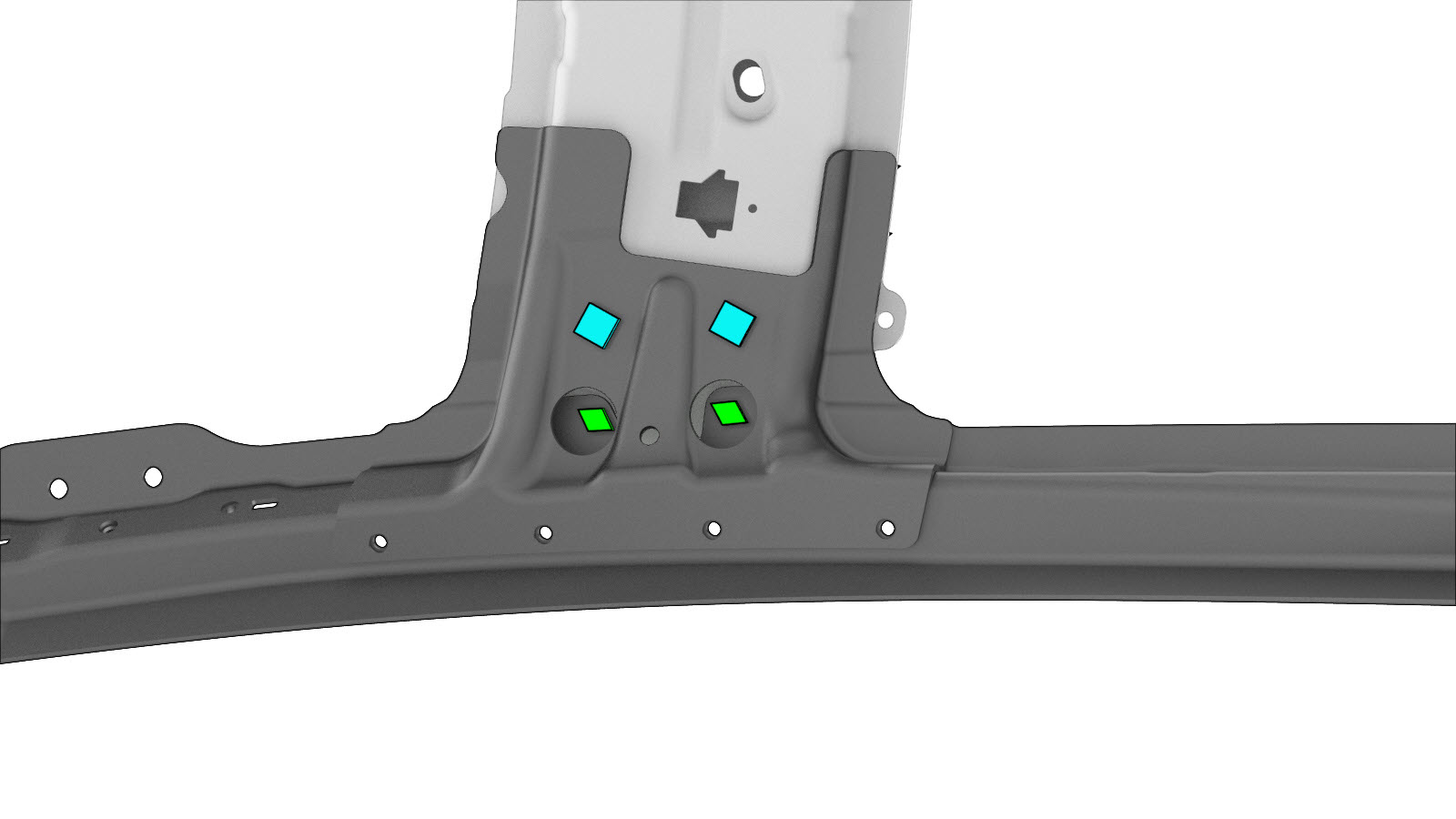

o bulloni, testa esagonale

Dado

o saldature a fori in alluminio

Saldatura GMA
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i dadi e i bulloni a 25 Nm.
Eseguire una saldatura GMA.
Saldatura GMA
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
Se il veicolo era dotato di traversa ad arco: Fissare la traversa ad arco.
o rivetti Flow-Form, S38 Bullone, testa esagonale
Serrare i bulloni a 10 Nm.
Installare Gruppo parte esterna parafango.
Installare Gruppo parte superiore parafango.
Eseguire le eventuali operazioni post-riparazione necessarie.
