Parte interna fiancata posteriore (sezione) – Veicoli con porta di ricarica non per la Cina

Elenco parti

Quantità Descrizione Immagine / Note

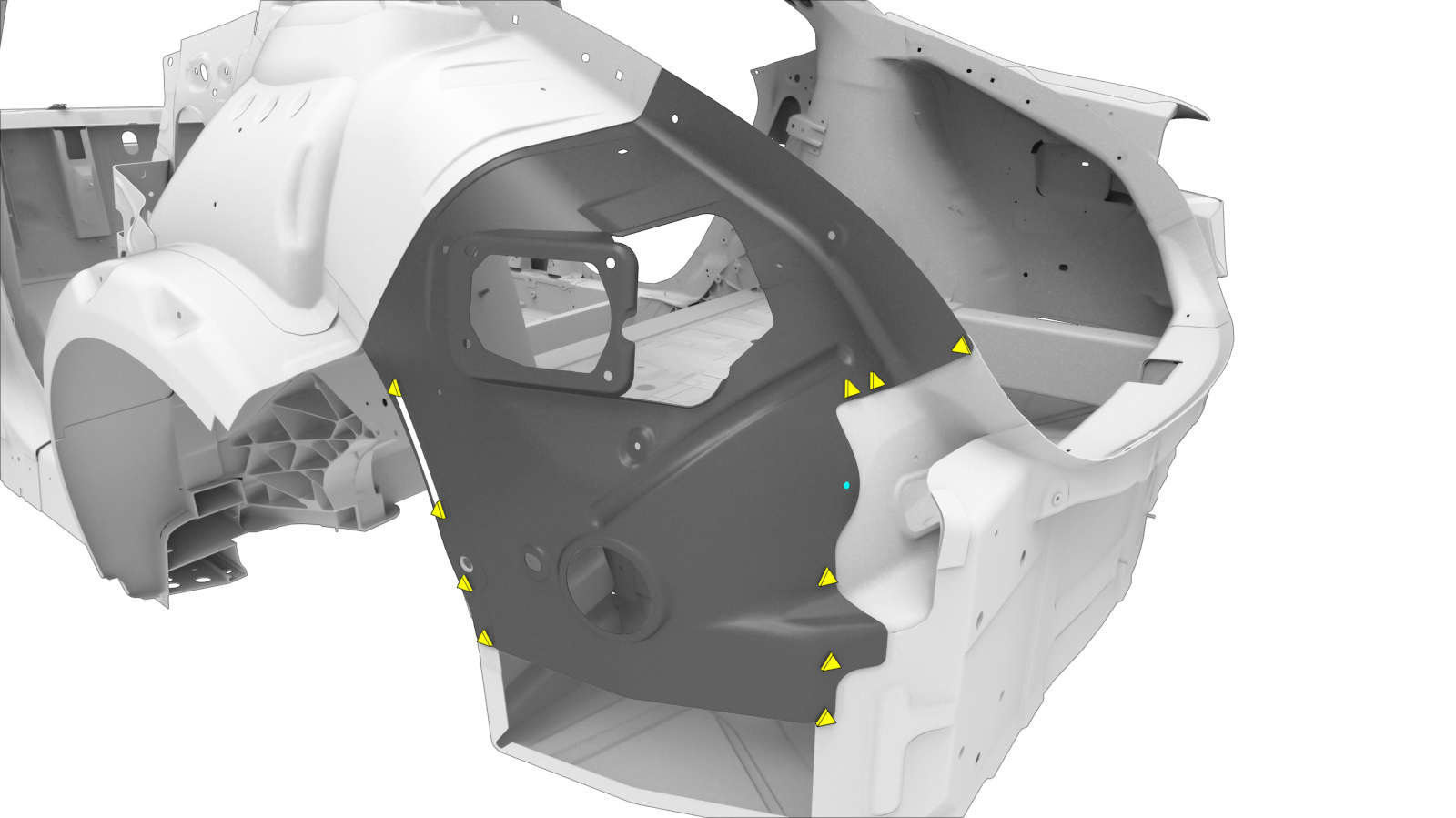

1 ASSY - RR QTR INR + HDWR (parte interna fiancata posteriore – sezione – per veicoli con porta di ricarica non per la Cina)
10 Rivetto strutturale a strappo, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere/installare il Parte esterna fiancata completa.
  2. Rimuovere/installare la porzione necessaria di Parte esterna del passaruota (completa) per esporre il componente sottostante da sostituire.
  3. Rimuovere il componente originale.
    o saldature a punti di fabbrica

    o rivetti strutturali di fabbrica

    • A = 105 mm.
    • B = 115 mm
    • C = 50 mm.
  4. Tagliare il nuovo ASSY - RR QTR INR + HDWR come indicato di seguito per ottenere il nuovo componente.

    Linea di taglio

    Linea/punto di riferimento

    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la parte vecchia come modello per segnare una linea di taglio di 25 mm oltre la flangia per creare un giunto a sovrapposizione con il componente ancora sul veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tagliare delle tacche come mostrato per i giunti di testa superiori e inferiori e rifinire quanto necessario per ottenere dei buoni giunti di testa.
    • D = 25 mm.
  5. Predisporre l'installazione.
    o rivetti strutturali a strappo, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Installare rivetti strutturali a strappo sul giunto a sovrapposizione ogni 50 mm. Questi rivetti devono essere installati dall'interno del veicolo.

    Saldatura GMA

  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  7. Installare il/i nuovo/i componente/i.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Installare i rivetti strutturali a strappo per il giunto a sovrapposizione dall'interno del veicolo.
  8. Eseguire una saldatura GMA.
    Saldatura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  9. Installare la porzione necessaria di Parte esterna del passaruota (completa) che è stata rimossa per esporre il componente da sostituire.
  10. Rimuovere/installare Parte esterna fiancata completa.
  11. Eseguire le eventuali operazioni post-riparazione necessarie.
