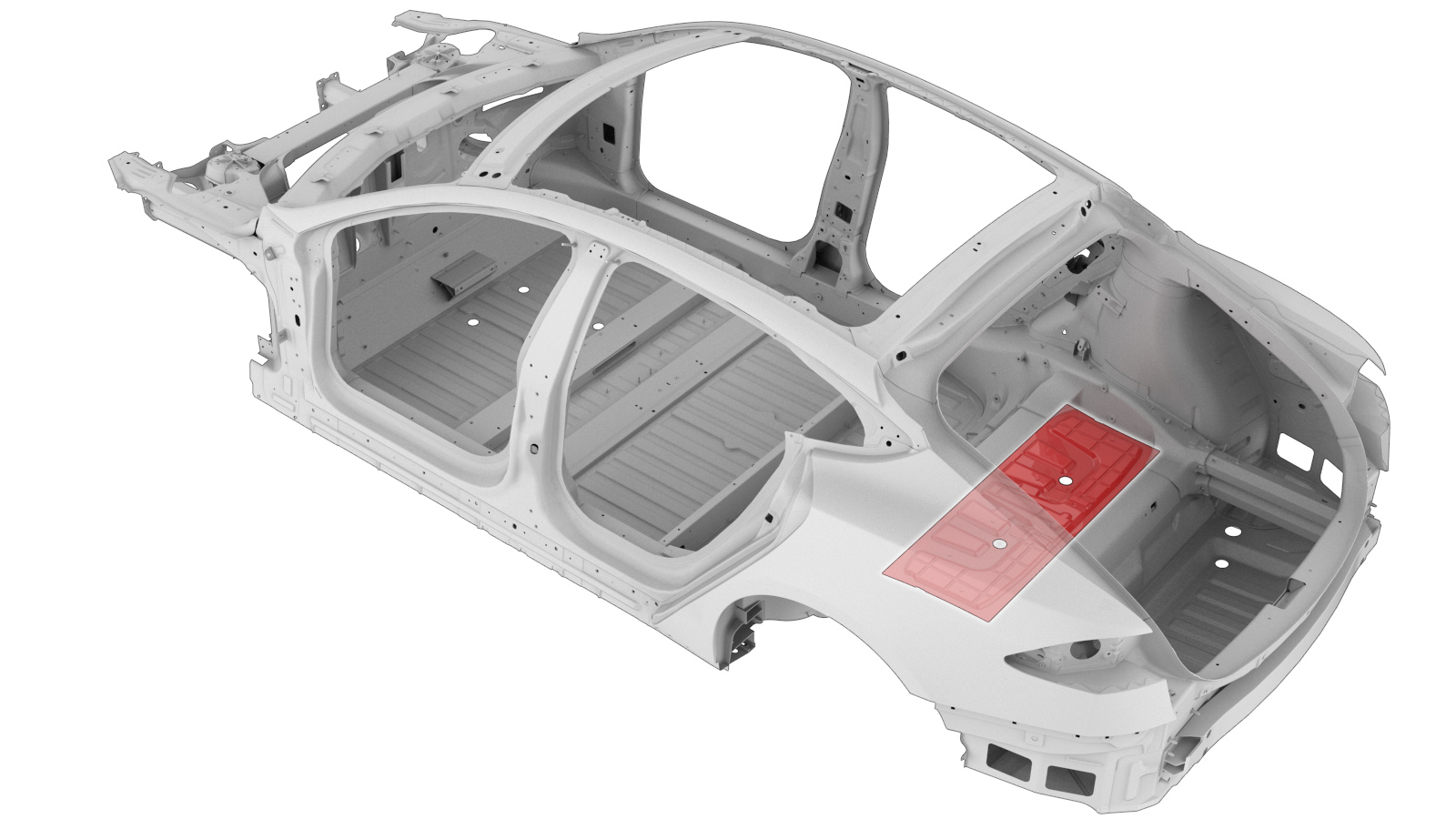

Pianale sedile terza fila (veicoli costruiti fino al 5 novembre 2014)

Codice modifica: 10101803402 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Elenco parti

Quantità Descrizione Immagine / Note
1 3RD ROW SEAT FLOOR ASSEMBLY
2 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
10 Rivetto strutturale a strappo, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il componente originale.
    o SPR di fabbrica
  2. Predisporre l'installazione.

    Tagliare la parte di ricambio come mostrato nell'immagine seguente (rimuovere le aree ombreggiate in rosso). Valutare i dispositivi di fissaggio cerchiati prima di tagliare la parte.

    o rivetti strutturali ad alta resistenza, 6,5 mm

    • A = 73 mm
    • B = 10 mm

    o rivetti strutturali a strappo, 6,5 mm

  3. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  4. Installare il/i nuovo/i componente/i.
  5. Eseguire le eventuali operazioni post-riparazione necessarie.
