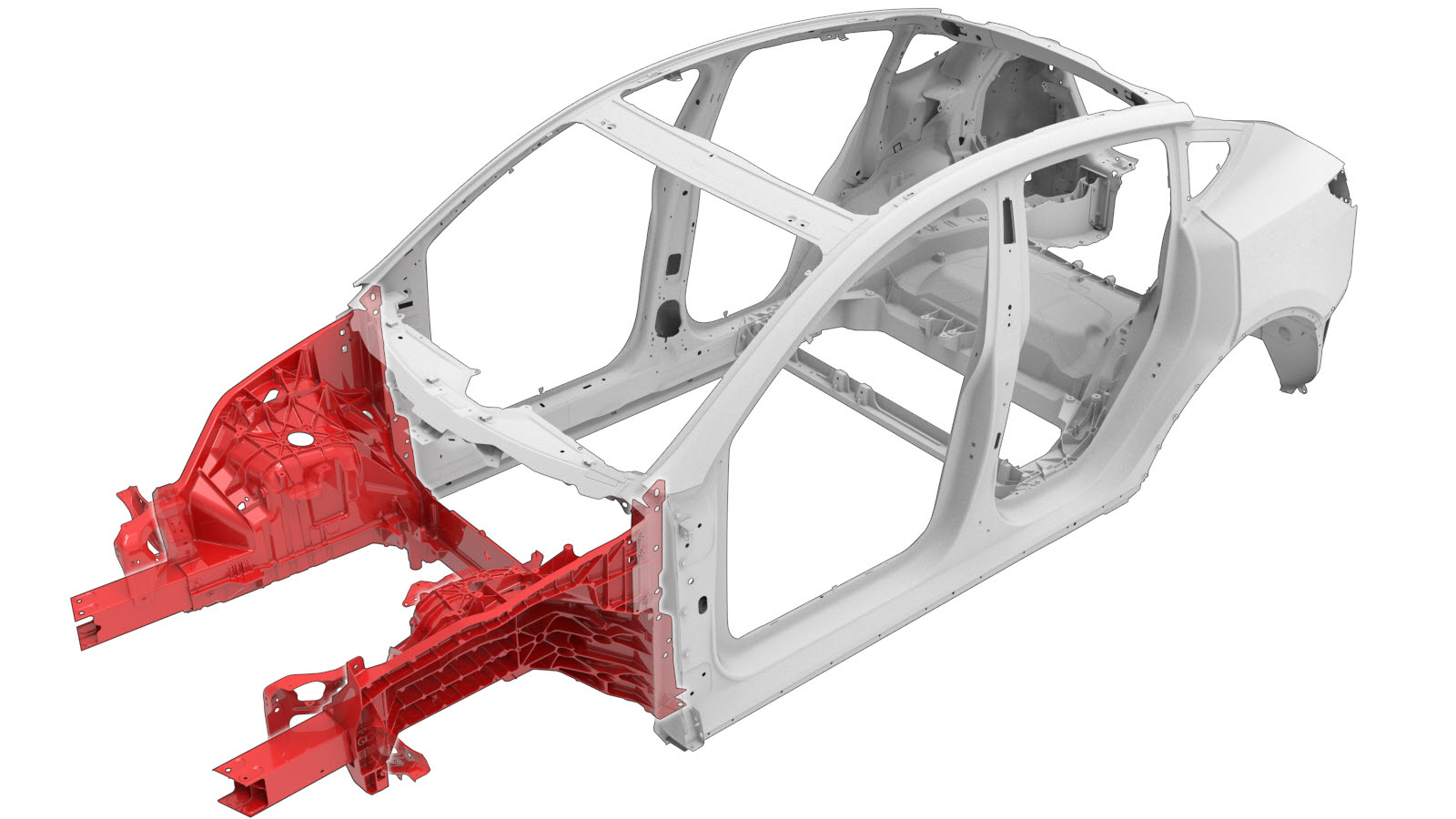

Bajos delanteros de fundición MY-SP (vehículos fabricados hasta el 7 de febrero de 2024)

Código de corrección: 10101300602 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Dependiendo de los daños de este componente, podría ser reparado. Consulte Directrices de reparación de los bajos delanteros de fundición para obtener más información.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	FUB COMPLETE WITH DASH - CAST FUB (Parte inferior delantera de fundición)
1	PARCHE DE PELÍCULA DE BUTILO 90X70x1MM	Referencia de Tesla 1032245-00-A.
14	BOLT,TEP,M10-1.5x35	Referencia de Tesla 1618776-00-B.
2	T2000,M8x1.25-30,HH,[109-I],G1009,SERR	Referencia de Tesla 1637725-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Windshield (HW4) (Remove and Replace).
Retire Hinge - Hood - LH (Remove and Replace).

Nota
Retire las bisagras izquierda y derecha del capó.
Retire Supermanifold (Remove and Replace).
Retire Carrier - Front End (Remove and Replace).
Retire Module - Cooling Fan (Remove and Install).
Retire Electromechanical Brake Booster Assembly (Structural Pack) (Remove and Replace).
Retire Super Dash (Structural Pack) (Remove and Replace).
Retire Hydraulic Control Unit (HCU) - Brake (Paquete estructural) (Remove and Replace).
Retire Harness - Main Front (Structural Pack) (Remove and Replace).
Retire HV Battery (RWD) (Remove and Install).
Retire Brake Lines - Front Bundle (Paquete estructural) (Remove and Replace).
Retire Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).

Nota
Retire los soportes izquierdo y derecho del brazo de control.
Retire Brake Hose - Flexible - Front - LH (Remove and Replace).
Retire Sensor - Wheel Speed - ABS - Front - LH (Remove and Replace).
Retire Subframe Assembly - Front (Dual Motor) (Remove and Install).
Retire Tapa delantera exterior del lateral de la carrocería de los lados izquierdo y derecho.

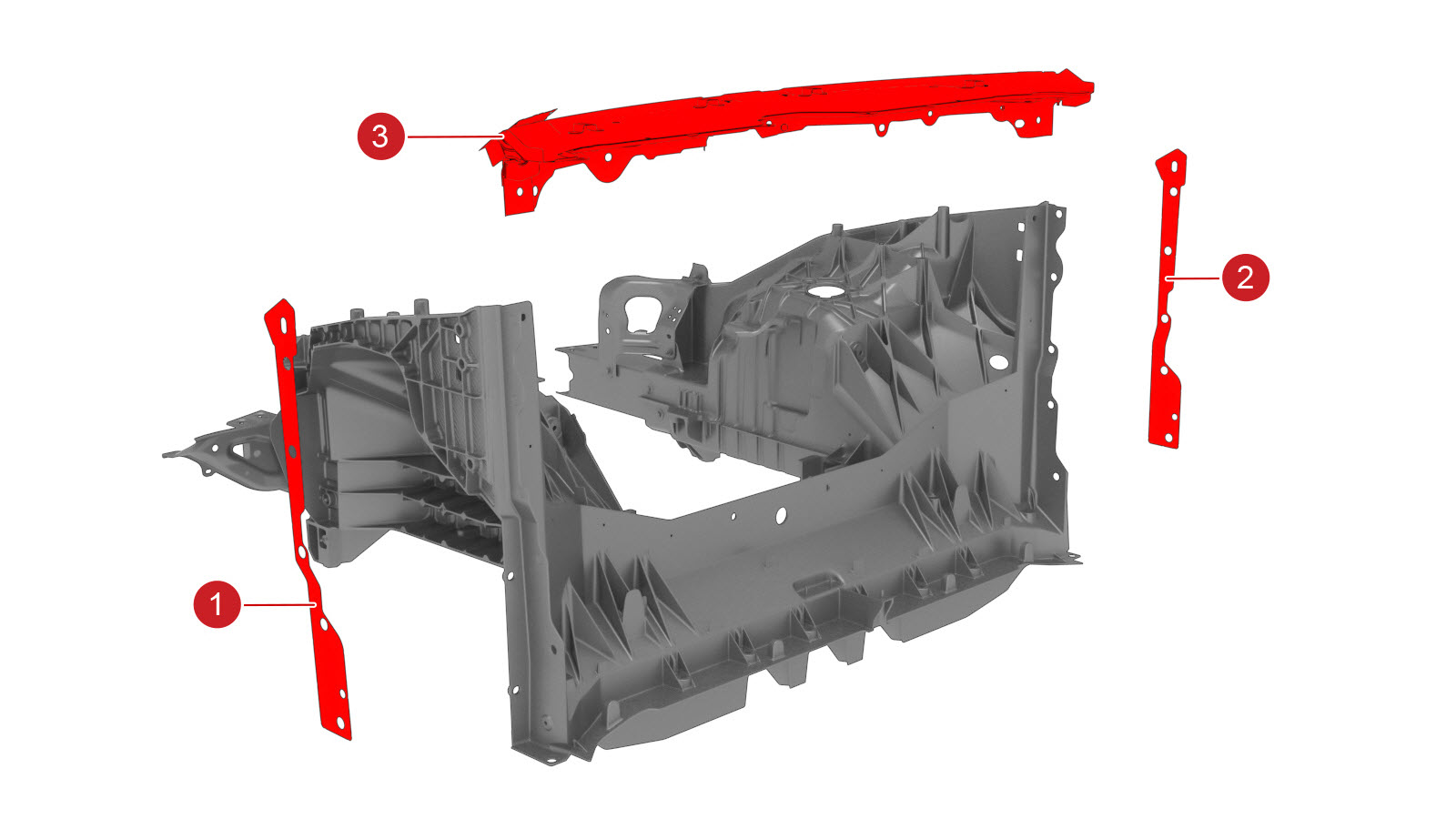

De la pieza de repuesto nueva, retire las piezas indicadas a continuación para fabricar el componente nuevo.
- 1 - COWL SIDE BRIDGING PLATE LH
- 2 - COWL SIDE BRIDGING PLATE RH
- 3 - MY GFB COWL ASSEMBLY

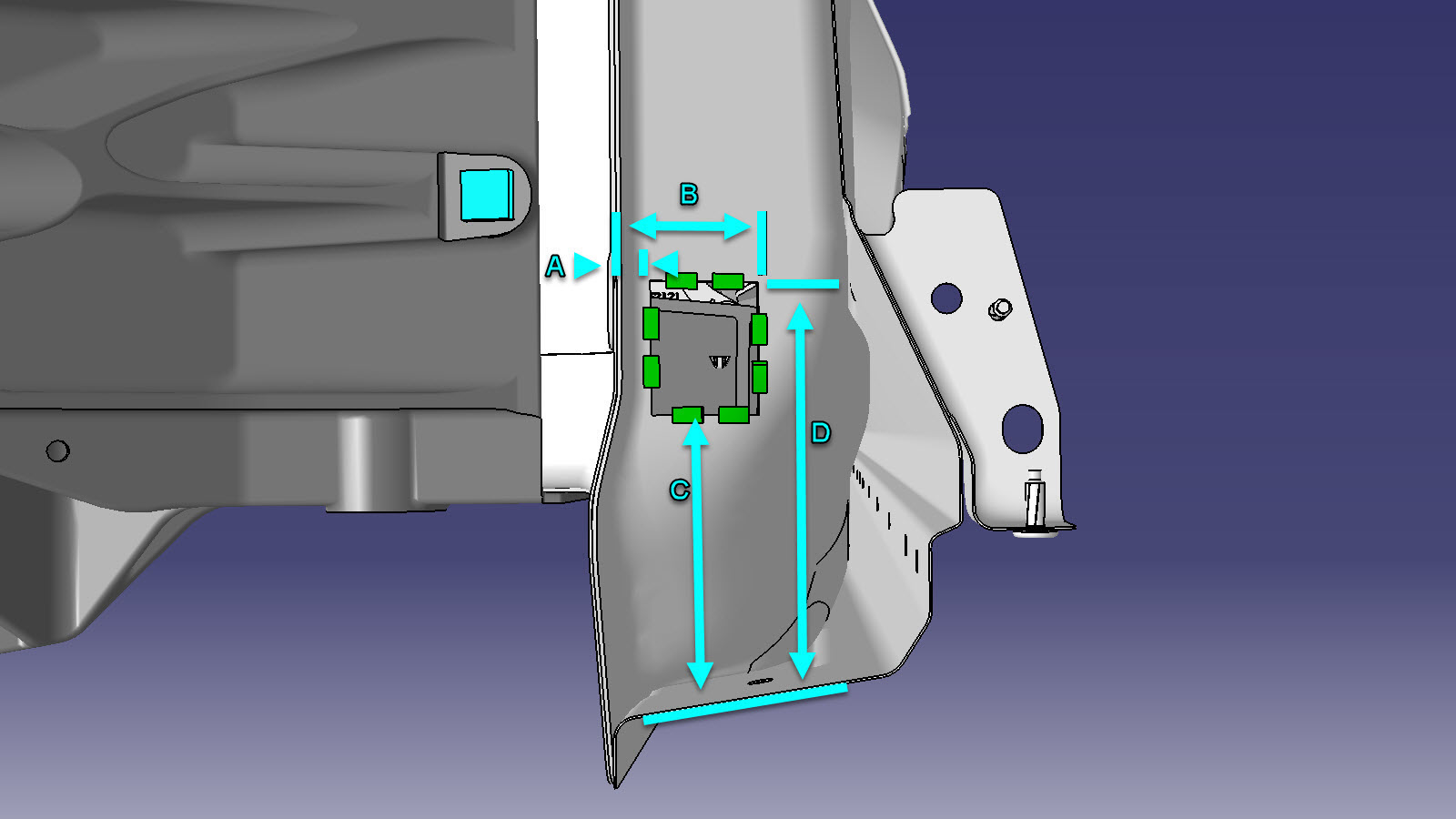

En los lados izquierdo y derecho, corte una ventana de acceso en el componente original.
- Línea/punto de referencia
- Línea de corte A = 10 mm B = 44 mm C = 90 mm D = 129 mm

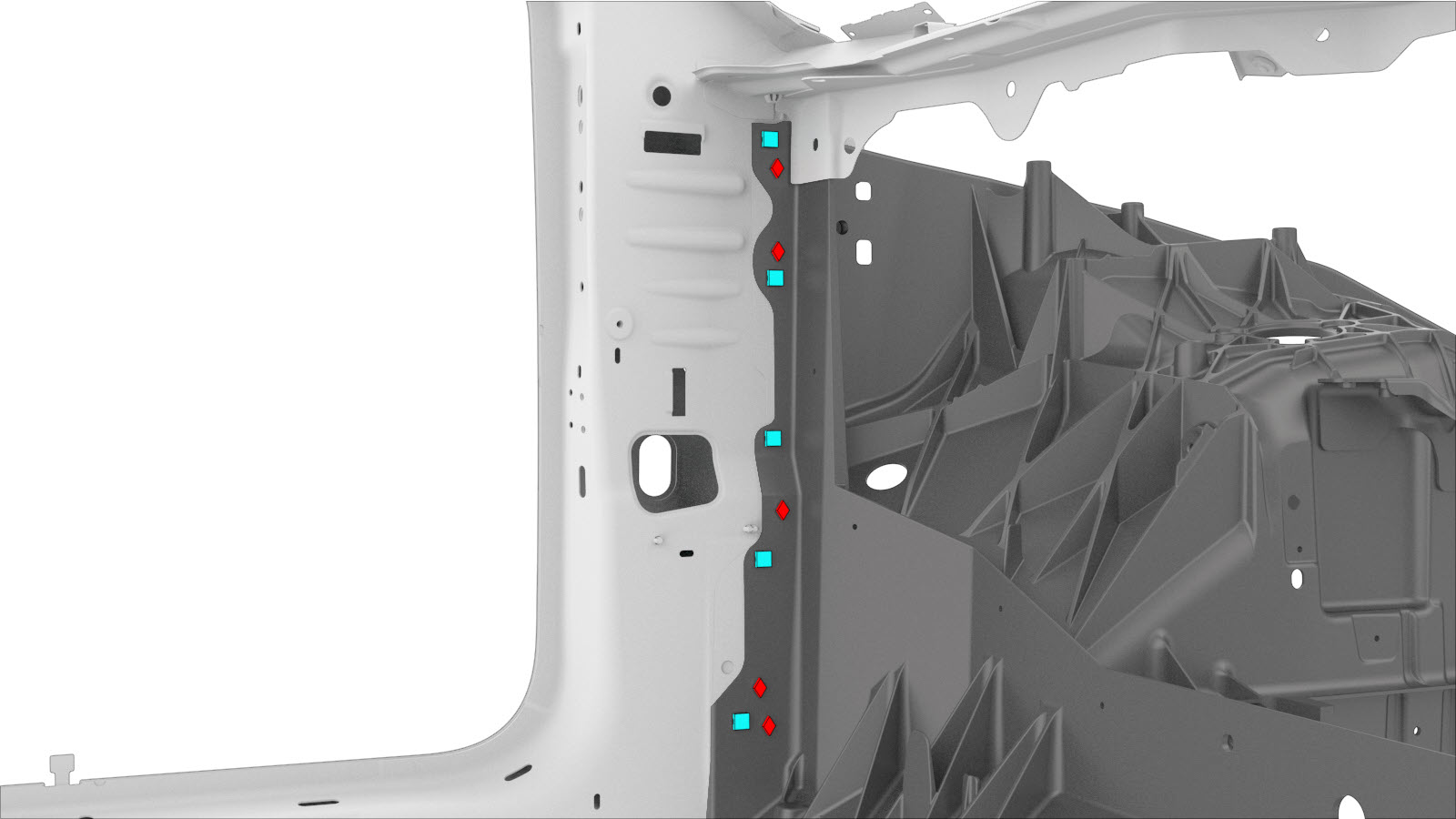

Retire el componente original.
- o SPR de fábrica
- o Pernos
Retire el componente original.
- o Pernos

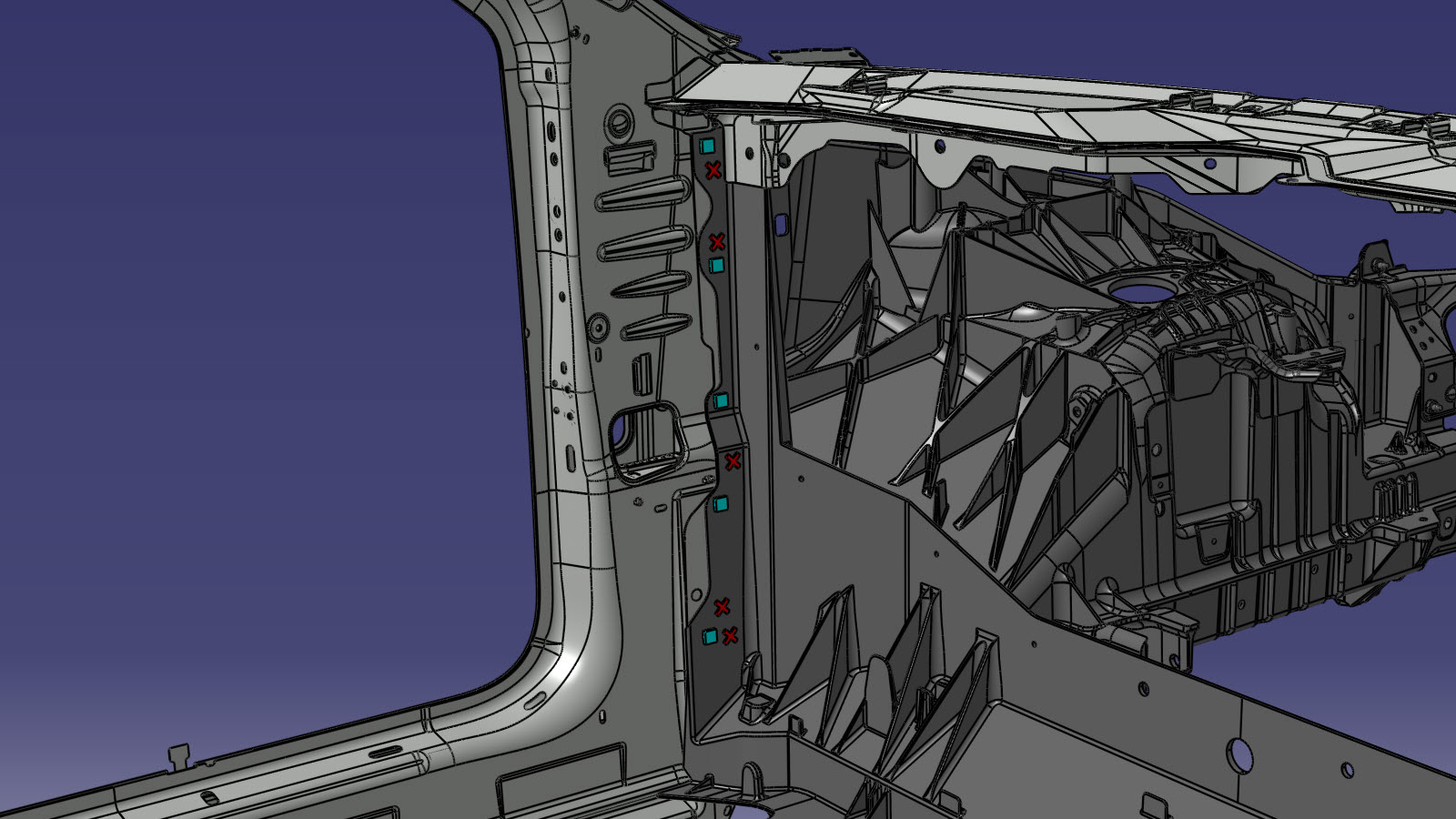

Preparación para la instalación.
Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
- o BOLT,TEP,M10-1.5x35
- o T2000,M8x1.25-30,HH,[109-I],G1009,SERR

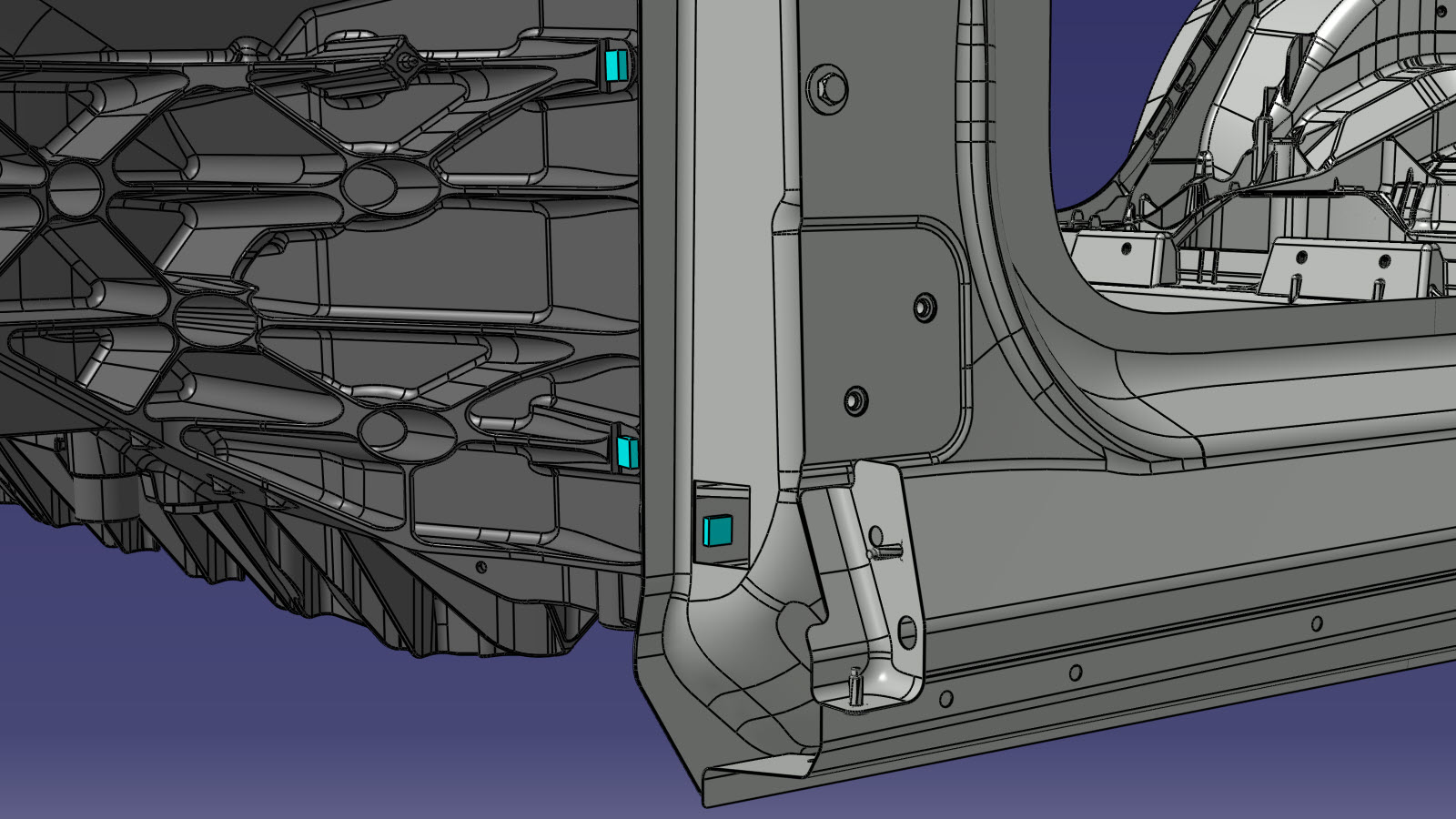

Preparación para la instalación.
- o BOLT,TEP,M10-1.5x35
- o T2000,M8x1.25-30,HH,[109-I],G1009,SERR
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos como se indica a continuación:
- Pernos BOLT,TEP,M10-1.5x35 (5 por cada lado) (referencia de Tesla 1618776-00-B) que fijan la parte inferior delantera al interior del anillo de la puerta (lado interior): 50 Nm.
- Pernos BOLT,TEP,M10-1,5x35 (2 por cada lado) (referencia de Tesla 1618776-00-B) que fijan la parte inferior delantera al interior del anillo de la puerta (lado exterior): 65 Nm.
- Pernos T2000,M8x1.25-30,HH,[109-I],G1009,SERR (1 por cada lado) (referencia de Tesla 1637725-00-A) que fijan la parte inferior delantera al inserto del larguero lateral: 48 Nm.

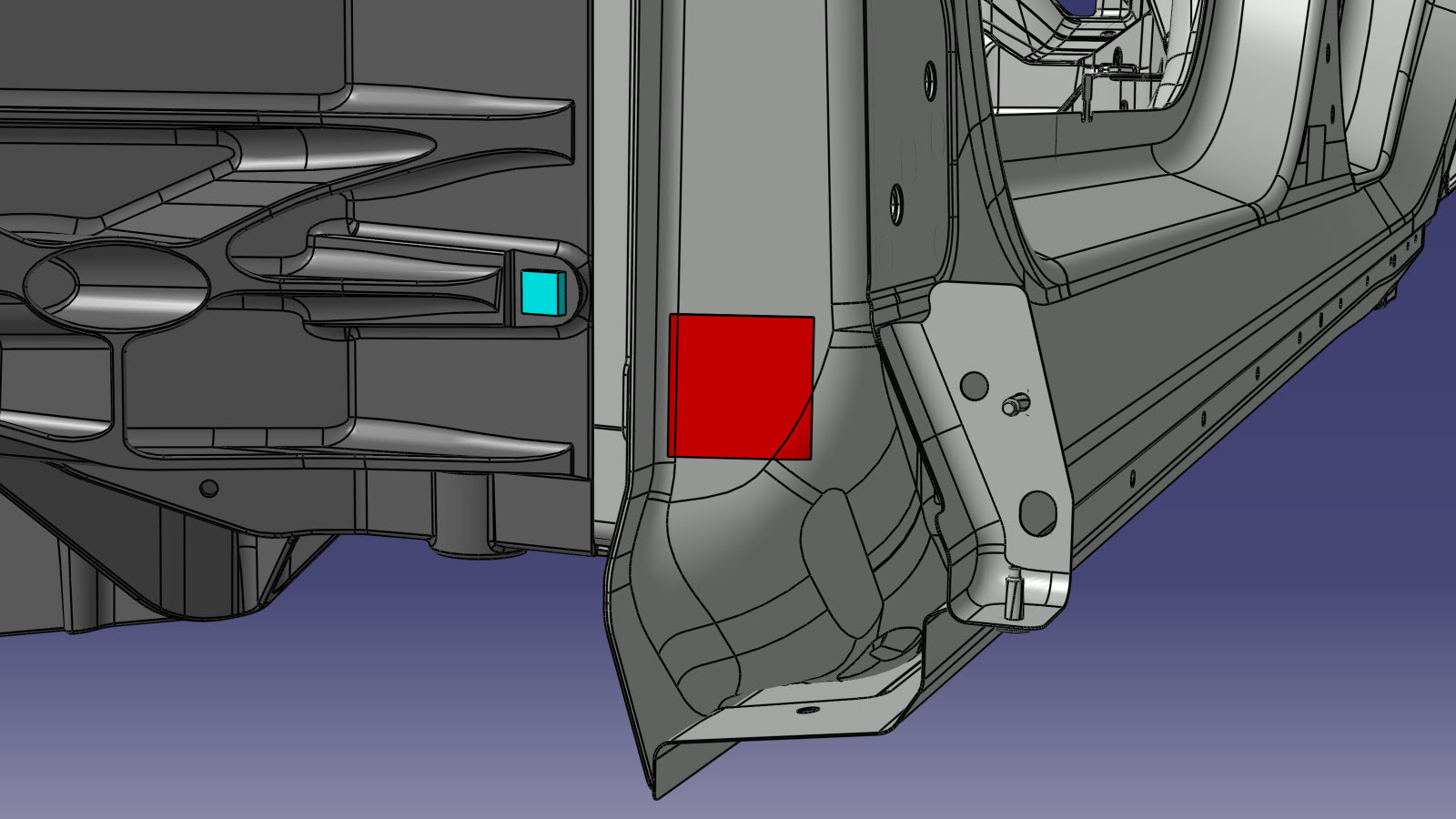

Corte el parche de butilo en dos piezas de 45x50 mm y utilícelas para tapar las ventanas de acceso recortadas en los componentes exteriores izquierdo y derecho del anillo de la puerta.
Instale Tapa delantera exterior del lateral de la carrocería de los lados izquierdo y derecho.
Si el vehículo que se está reparando estaba equipado con refuerzos de la torre del amortiguador, instale los Refuerzos de la torre del amortiguador derecho e izquierdo.
Efectúe las operaciones posteriores a la reparación necesarias.
Instale Subframe Assembly - Front (Dual Motor) (Remove and Install).
Instale Sensor - Wheel Speed - ABS - Front - LH (Remove and Replace).
Instale Brake Hose - Flexible - Front - LH (Remove and Replace).
Instale Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).

Nota
Instale los soportes izquierdo y derecho del brazo de control.
Instale Brake Lines - Front Bundle (Paquete estructural) (Remove and Replace).
Instale HV Battery (RWD) (Remove and Install).
Instale Harness - Main Front (Structural Pack) (Remove and Replace).
Instale Hydraulic Control Unit (HCU) - Brake (Paquete estructural) (Remove and Replace).
Instale Super Dash (Structural Pack) (Remove and Replace).
Instale Electromechanical Brake Booster Assembly (Structural Pack) (Remove and Replace).
Instale Module - Cooling Fan (Remove and Install).
Instale Carrier - Front End (Remove and Replace).
Instale Supermanifold (Remove and Replace).
Instale Hinge - Hood - LH (Remove and Replace).

Nota
Instale las bisagras izquierda y derecha del capó.
Instale Windshield (HW4) (Remove and Replace).
