Extensión interna del travesaño
Código de corrección:
10101905302
10101905202
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

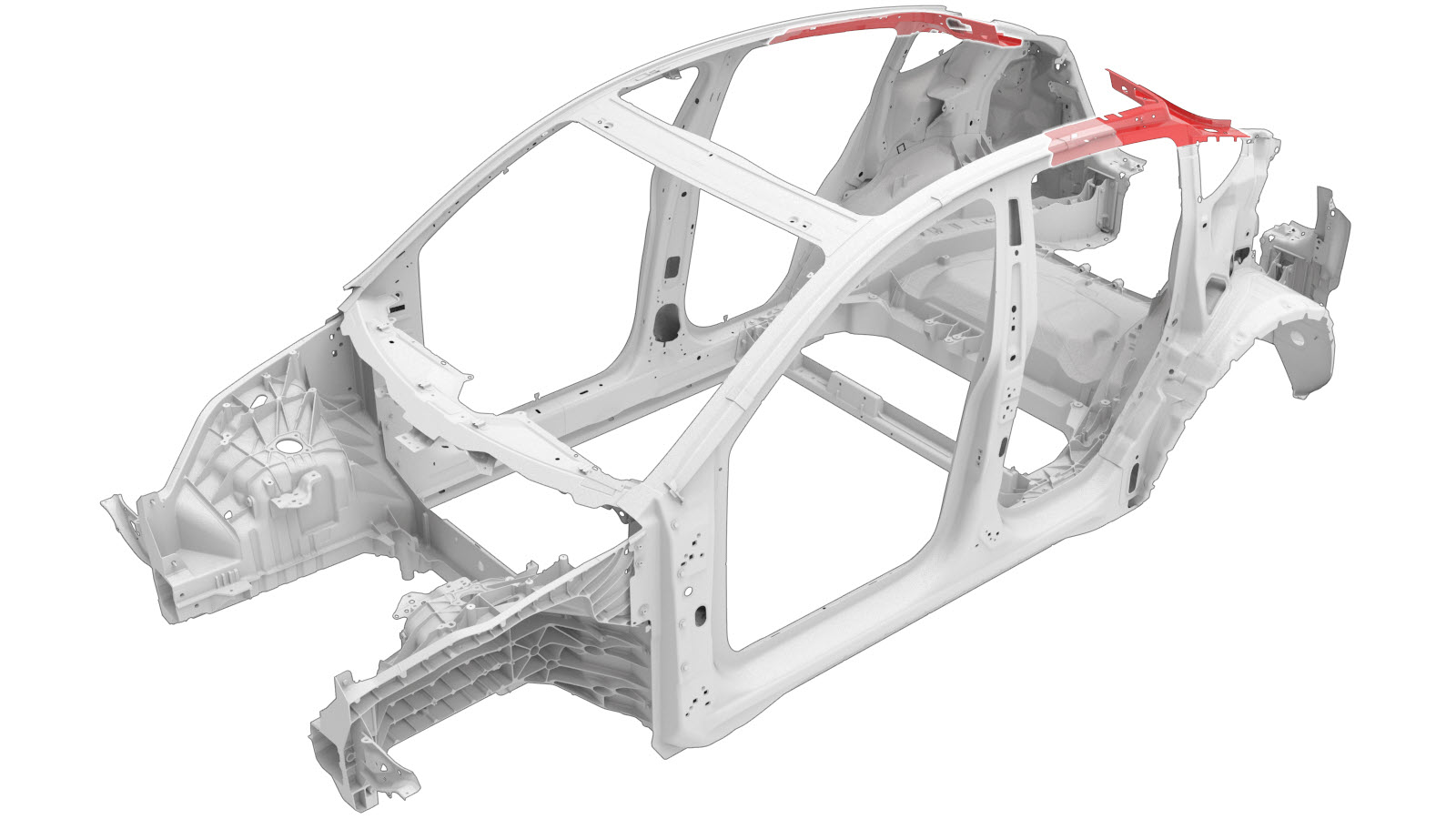

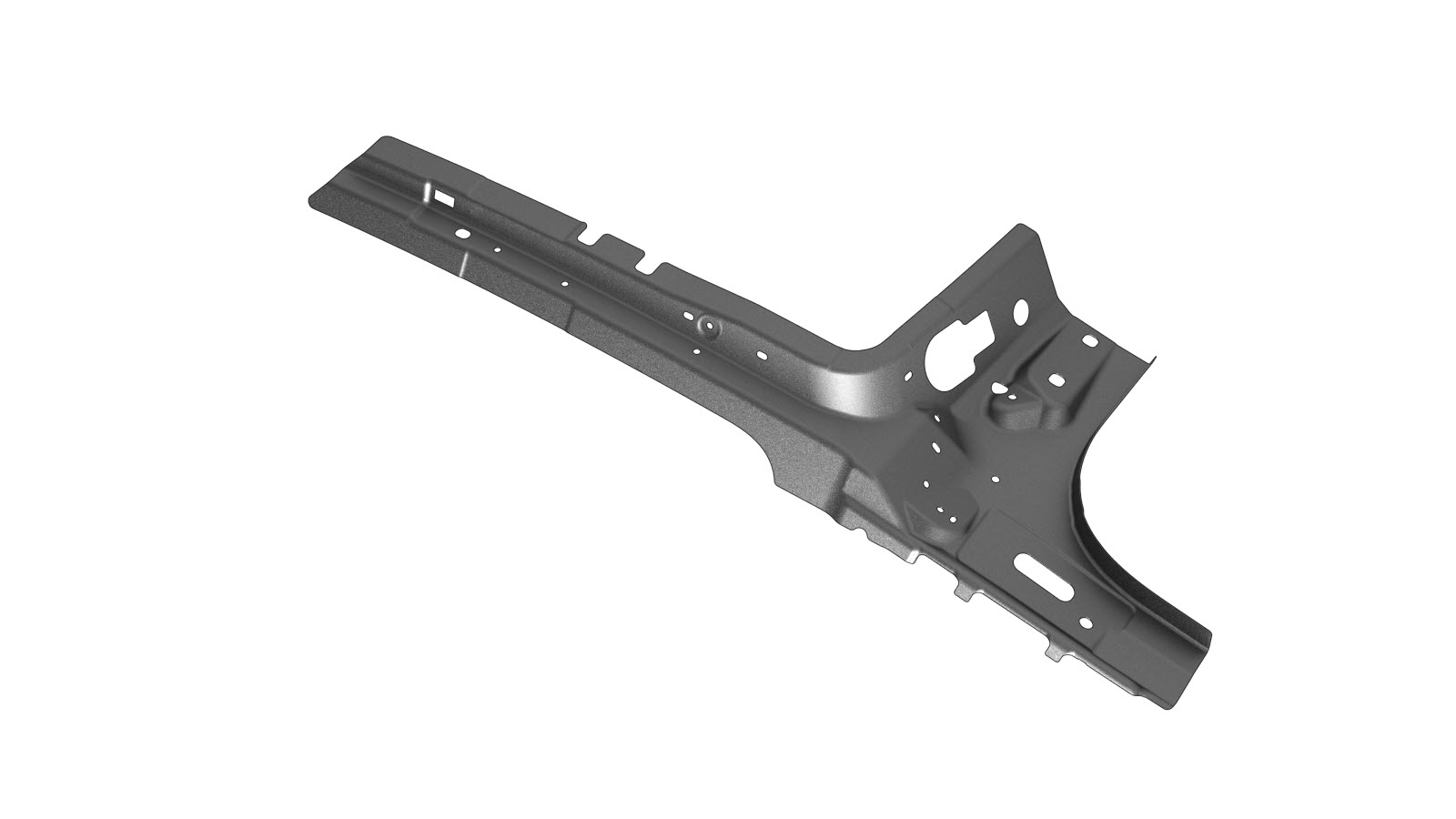

| 1 | EXTENSIÓN INTERIOR DEL TRAVESAÑO - CONJUNTO (Extensión interna del travesaño) |
|
| 4 |
Remache abombado estructural, 6,5 mm
|
|
| 2 |
Remache Flow Form S18
|
|
| 4 |
Remache Flow Form S28
|
|
| 2 |
Remache Flow Form S38
|
|
| 12 |
Remache Flow Form S48
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

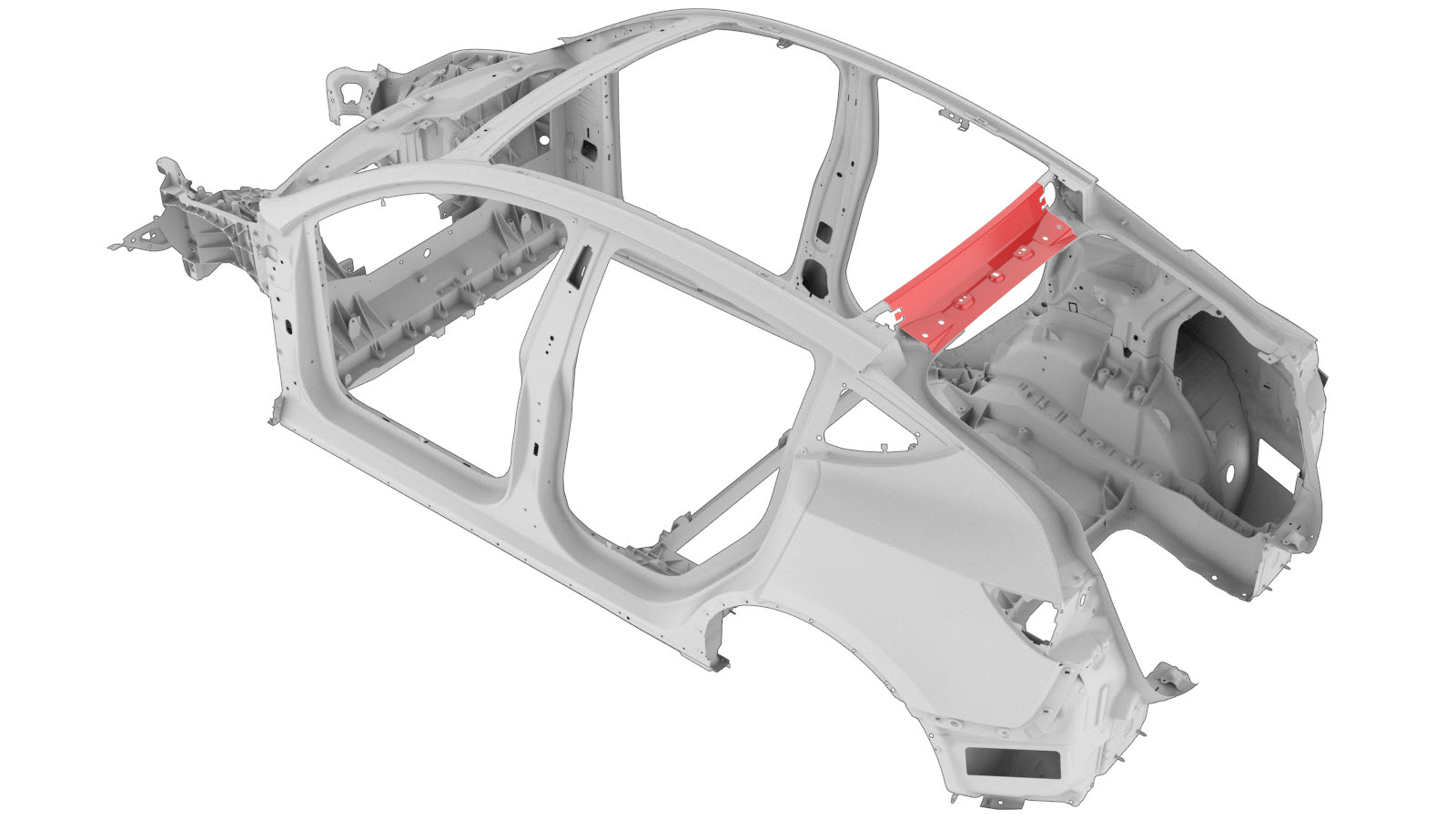

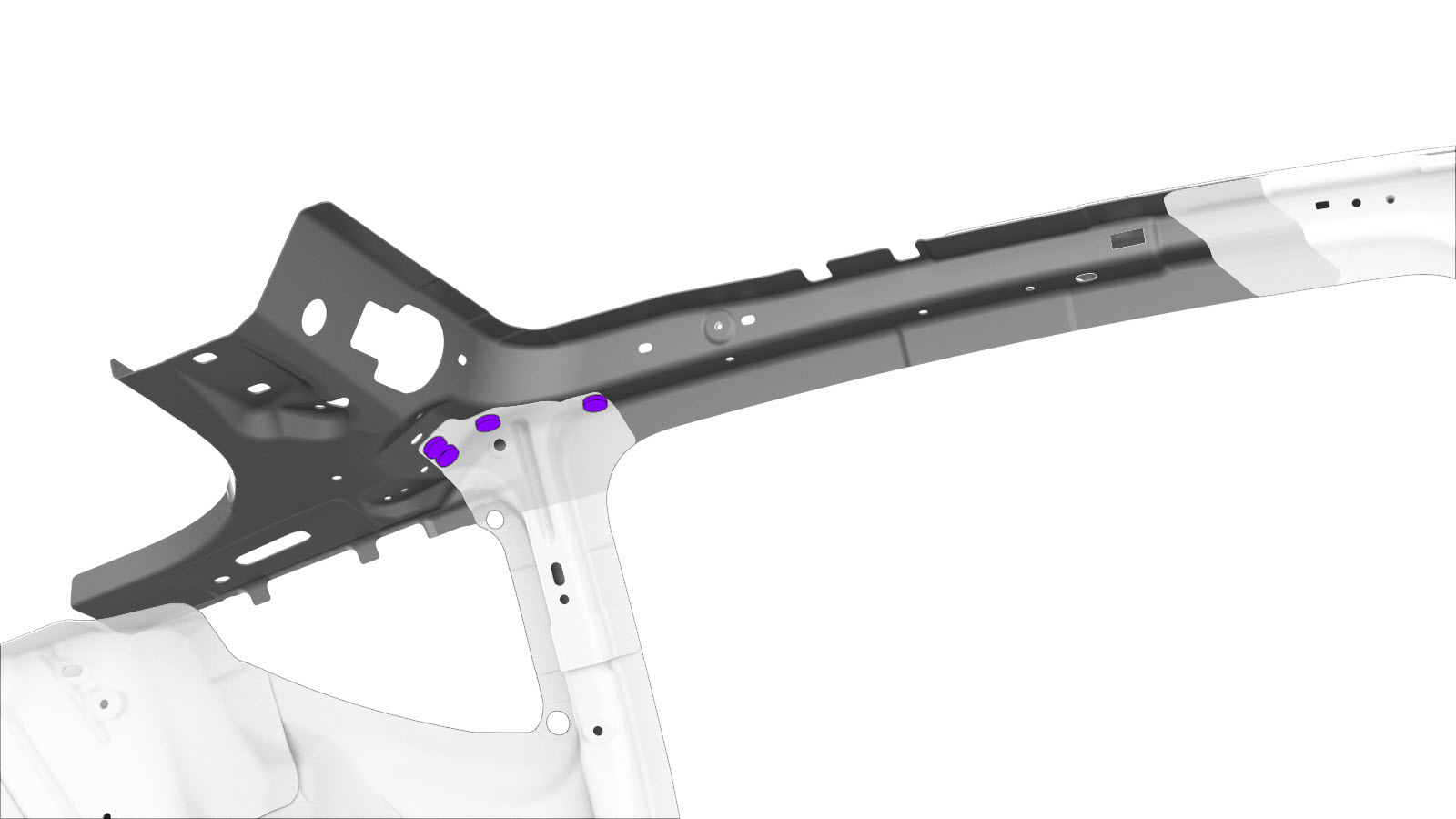

Desmonte el exterior del raíl del techo.
-
Retire Cabezal trasero inferior.
-
Retire el componente original.
o
SPR de fábrica
o
Soldaduras por puntos de fábrica
o
Perfore a través de las soldaduras por puntos de fábrica
NotaAl perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
-
Preparación para la instalación.

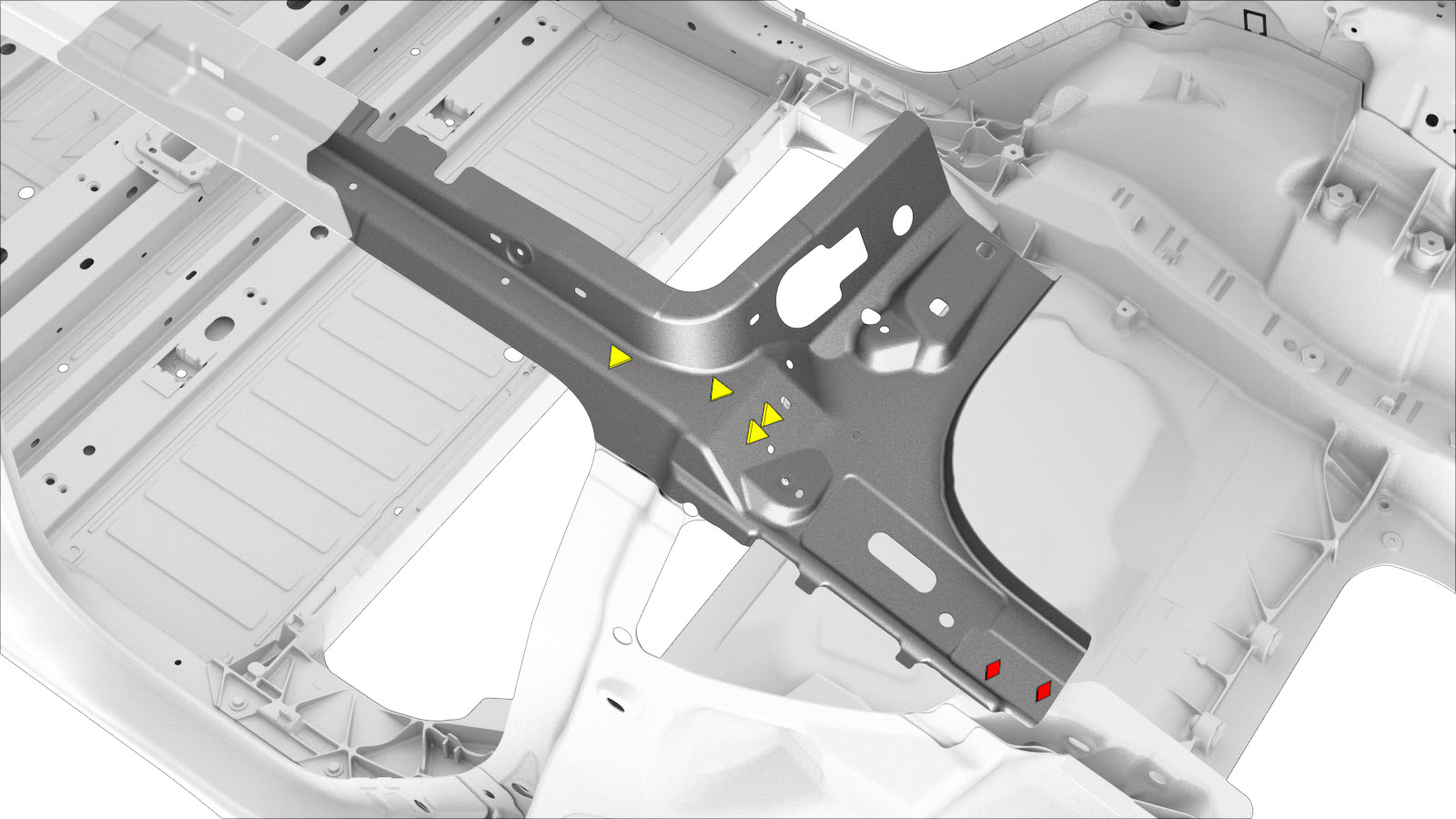

o Remaches abombados estructurales, 6,5 mm
o Remaches Flow Form, S18

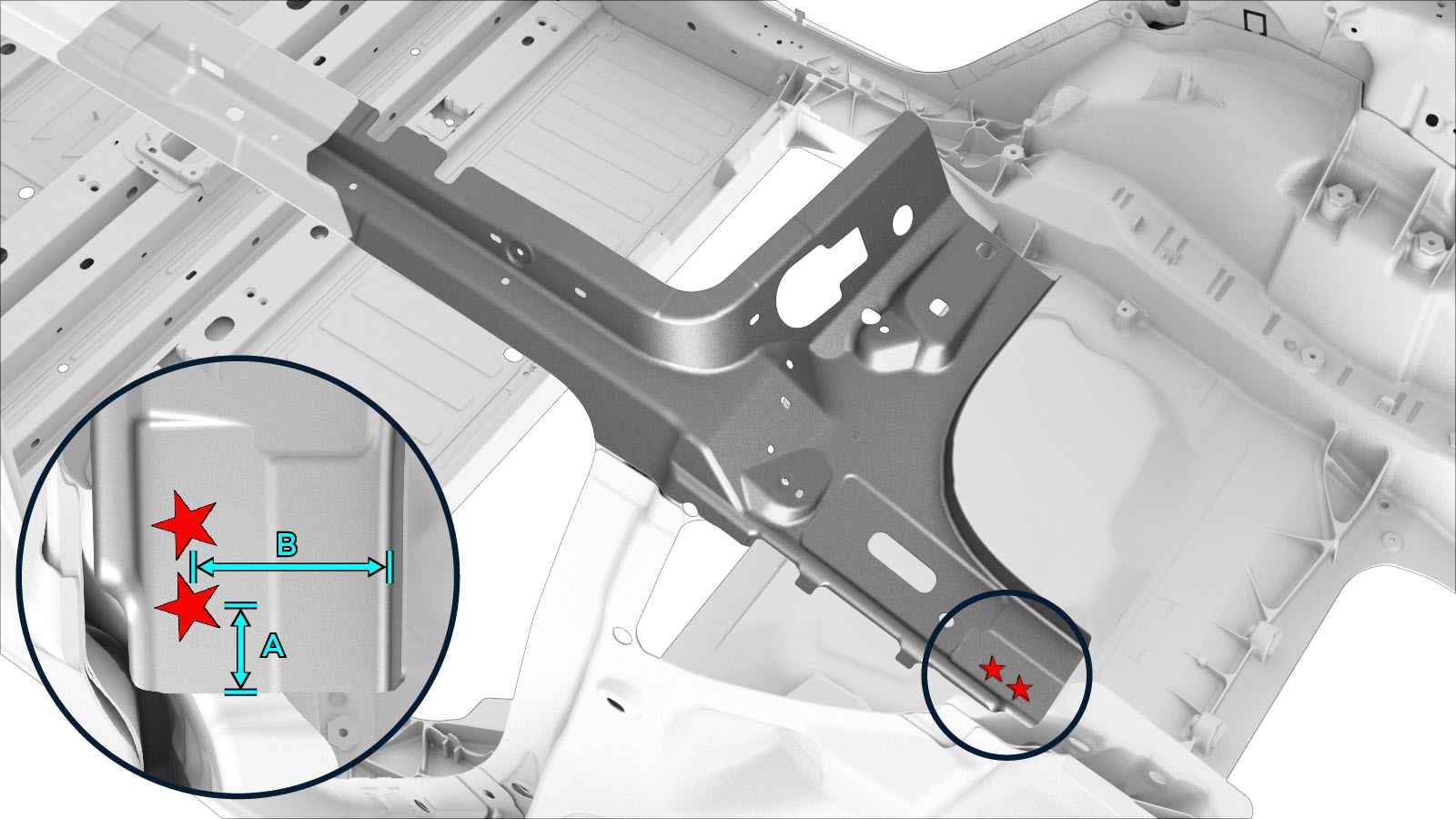

- A = 30 mm.
- B = 66 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale Cabezal trasero inferior.
-
Instale el exterior del raíl del techo.
-
Instale Soporte del clip de percha.
-

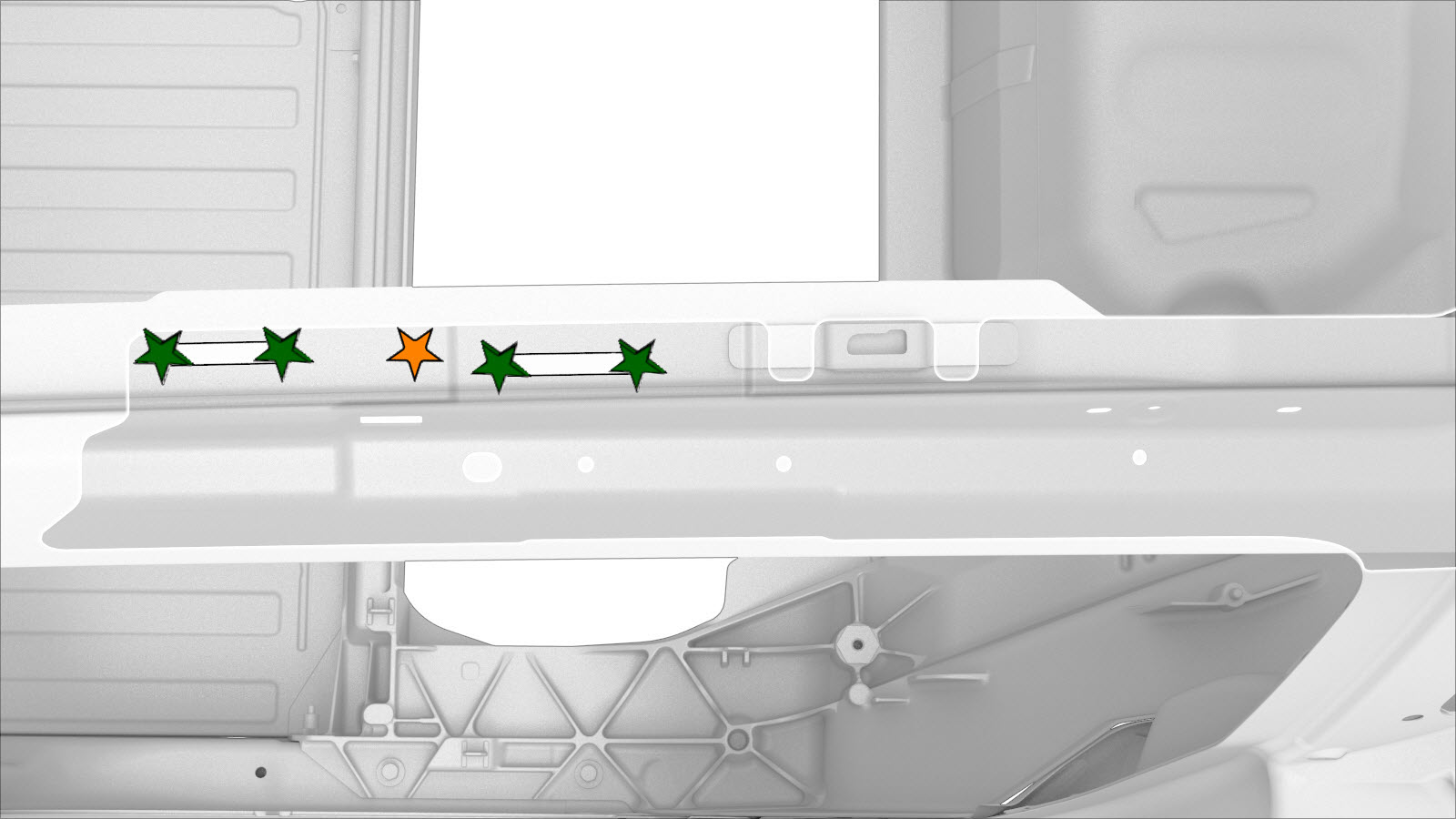

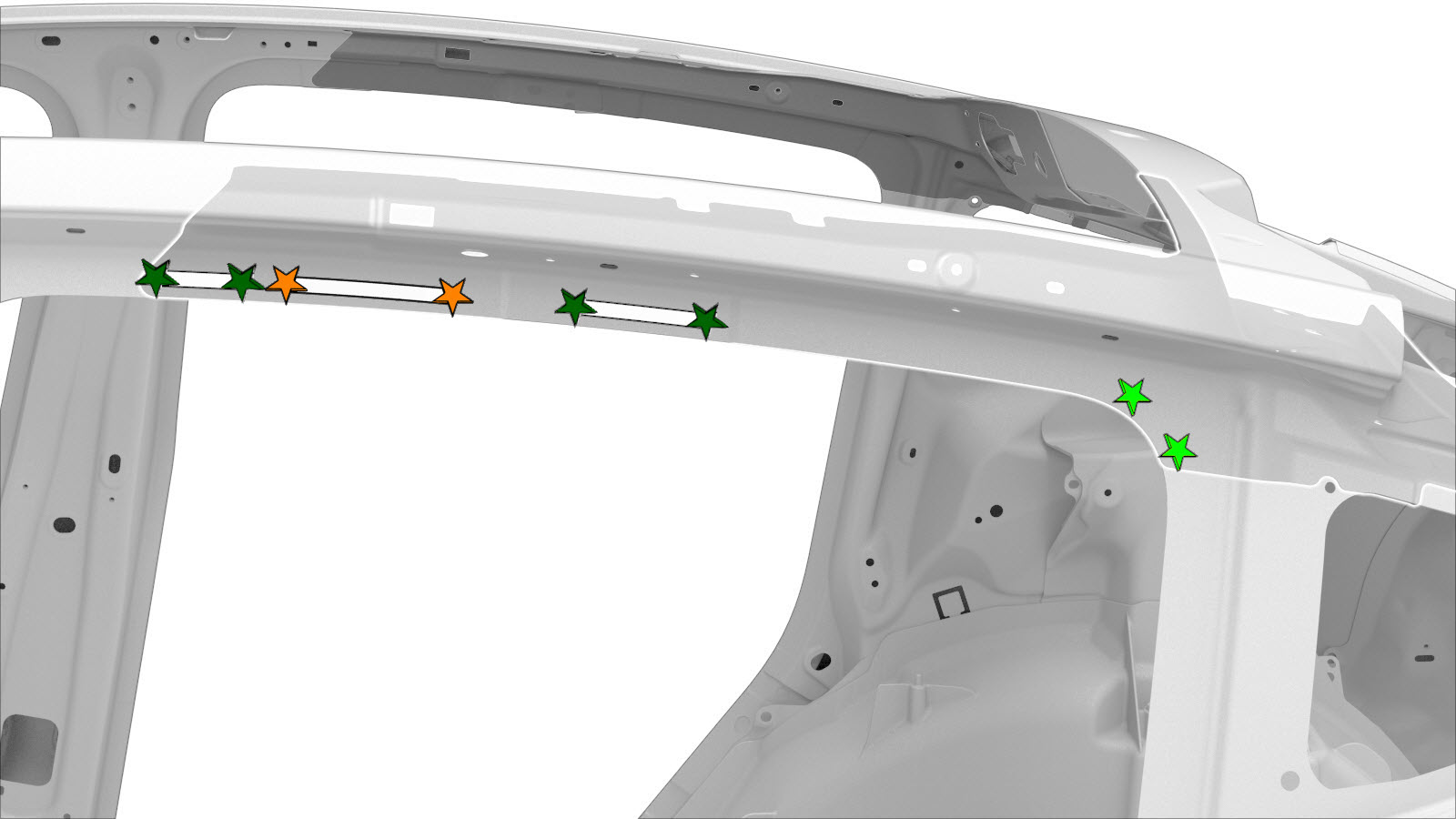

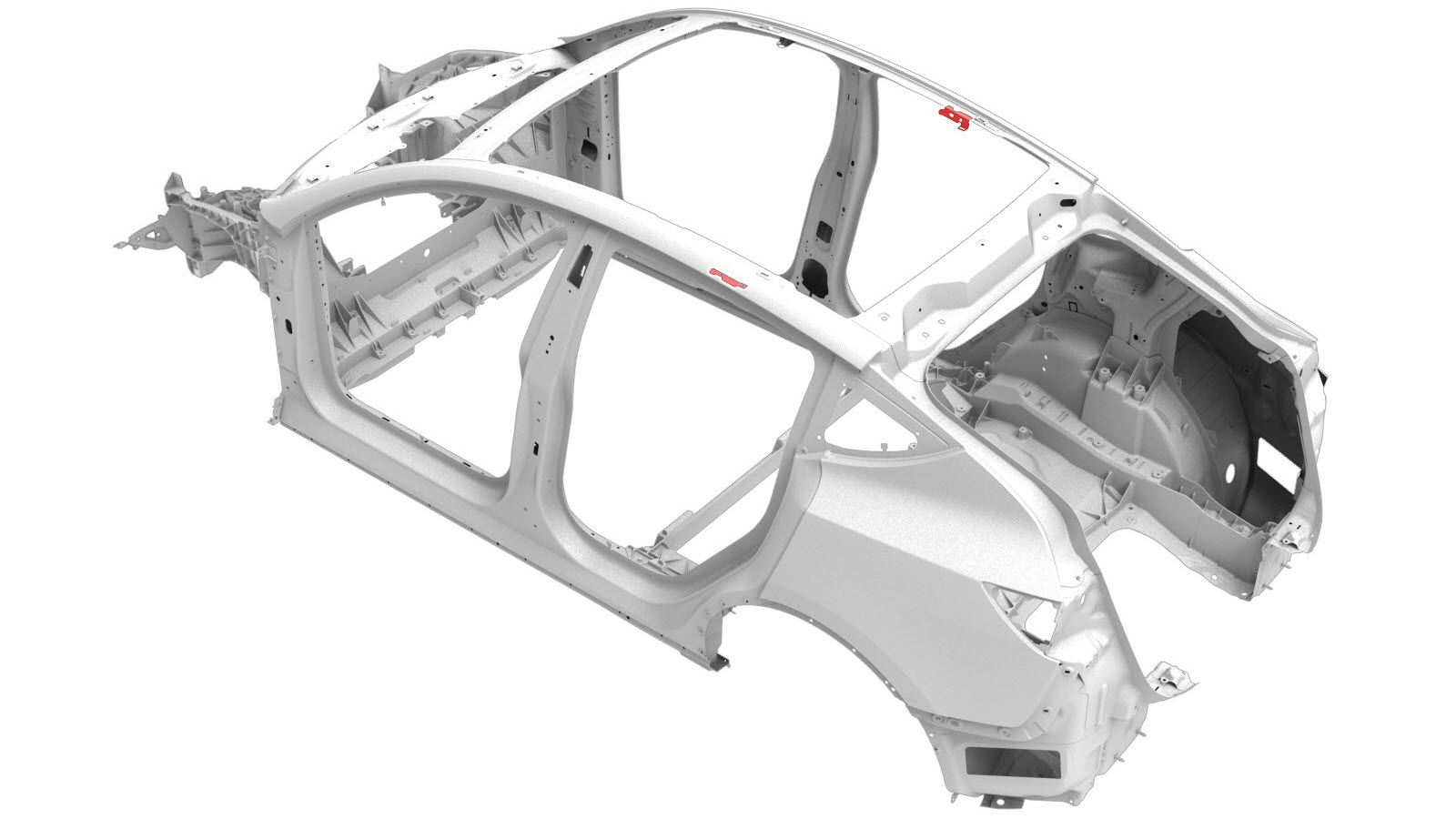

Instale las fijaciones como se indica.
o Remaches Flow Form, S28
NotaEstos remaches flow form sustituyen a los tres puntos de soldadura que unían la barra divisora, la extensión del travesaño y el exterior del raíl del techo.
- Efectúe las operaciones posteriores a la reparación necesarias.
