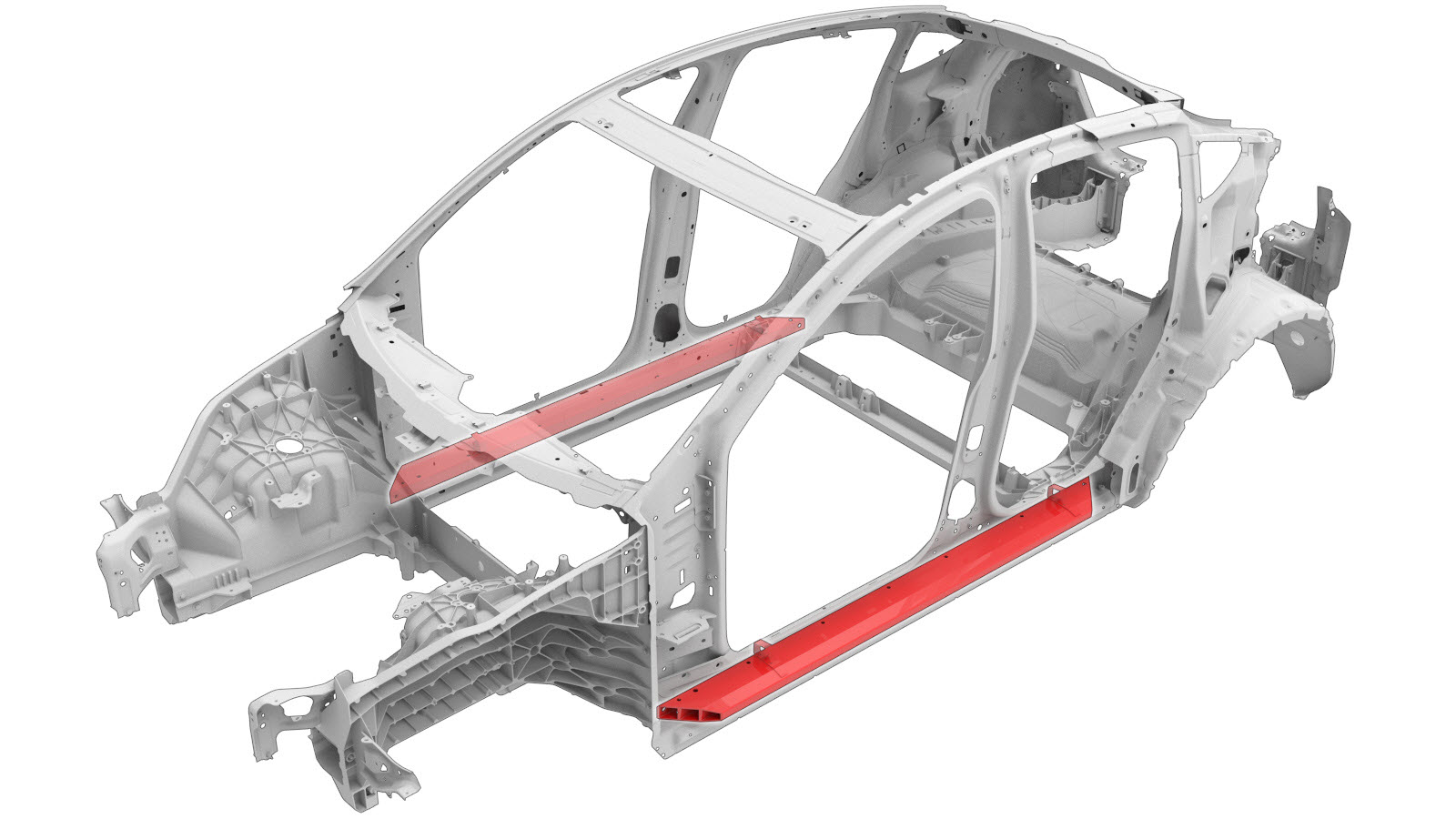

Inserto de larguero lateral

Código de corrección: 10100134002 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

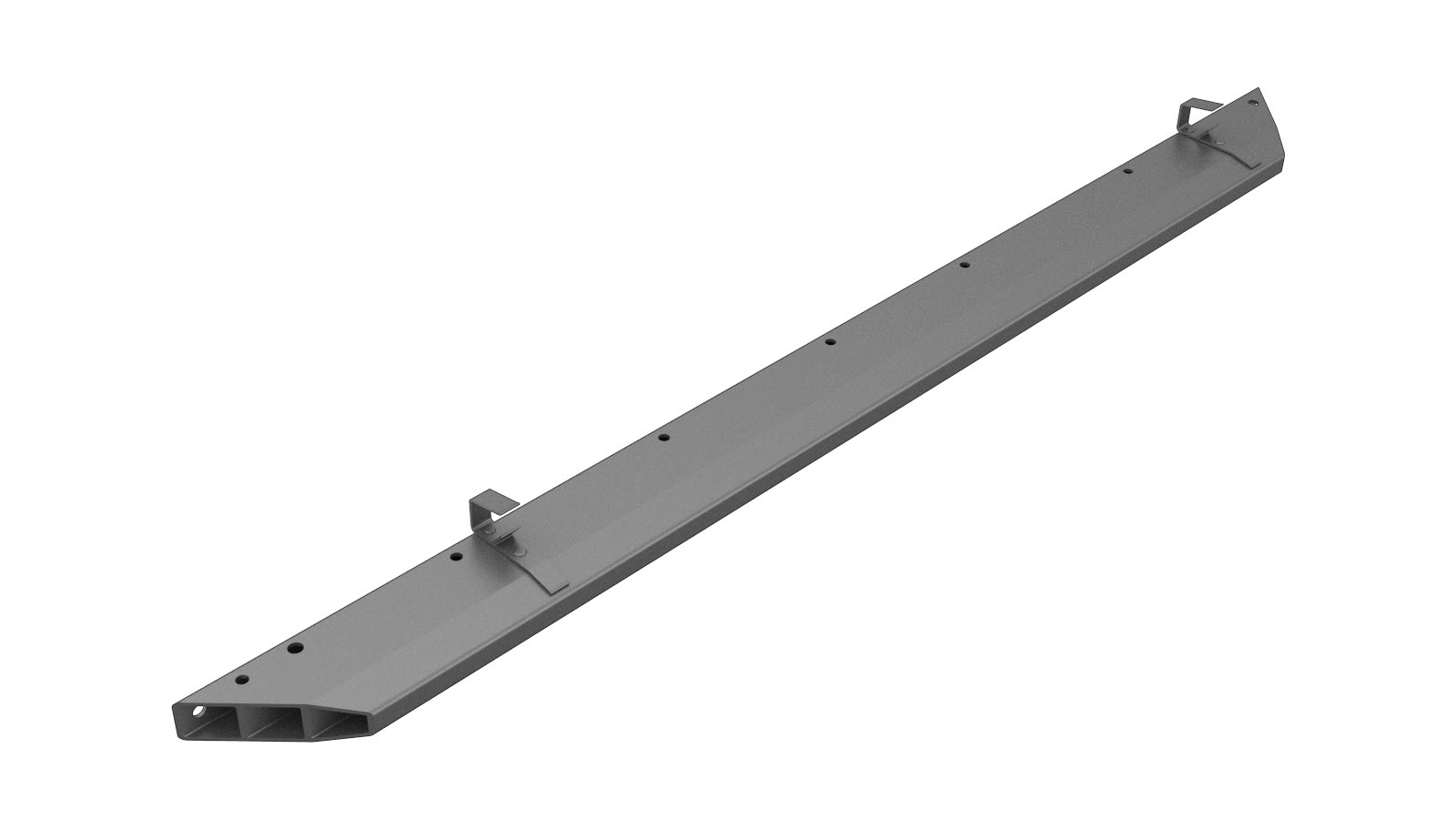

1	SUB-ASY - SIDE SILL INSERT LH - SP o SUB-ASY - SIDE SILL INSERT RH - SP (Inserto de larguero lateral)
1	Perno BOLT&WSHR[FL],M8-1.25x32	Referencia de Tesla 1119448-00-A.
1	Perno , T2000,M8x1.25-30	Referencia de Tesla 1637725-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

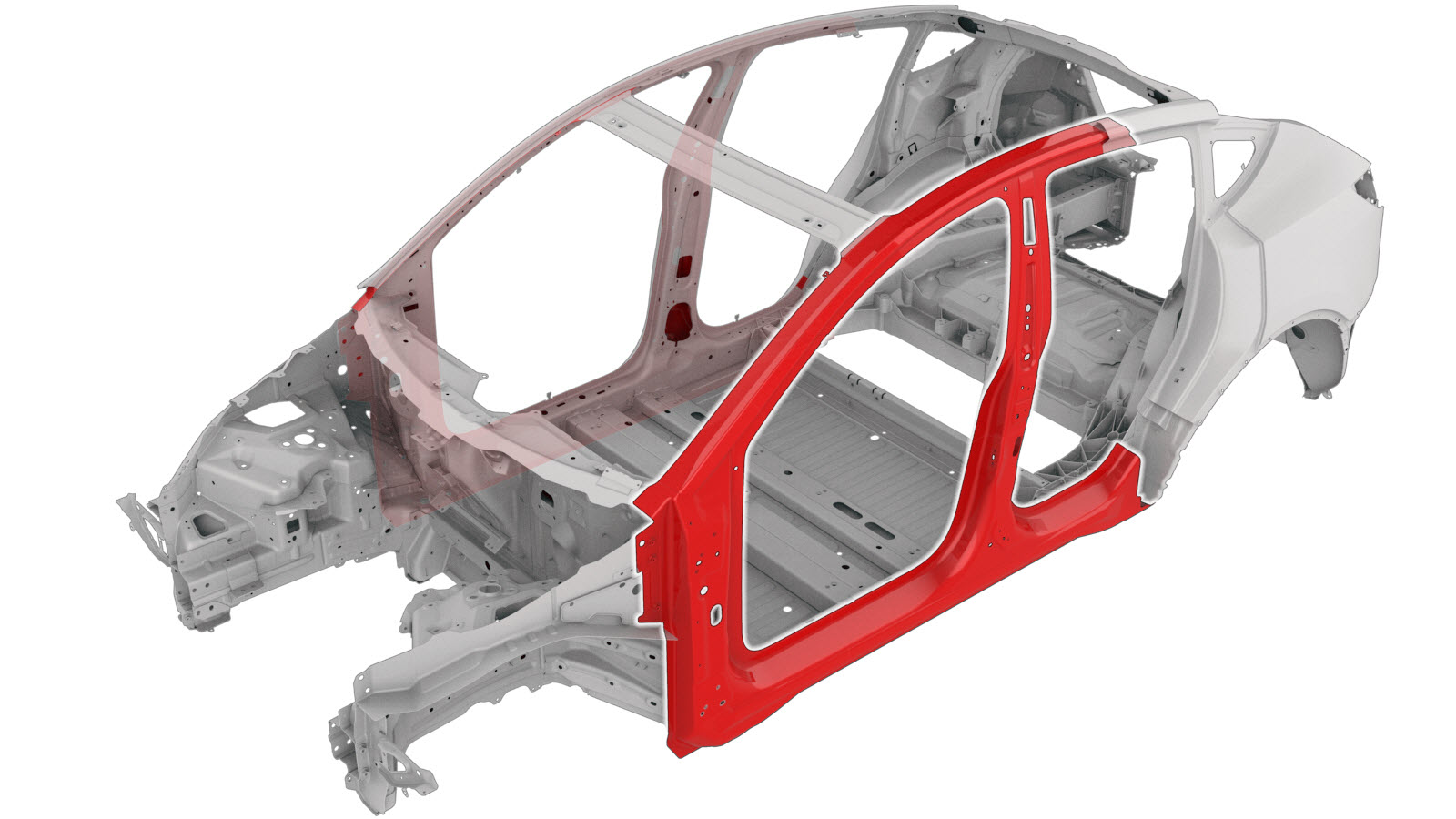

Retire la parte necesaria de Exterior del anillo de la puerta.

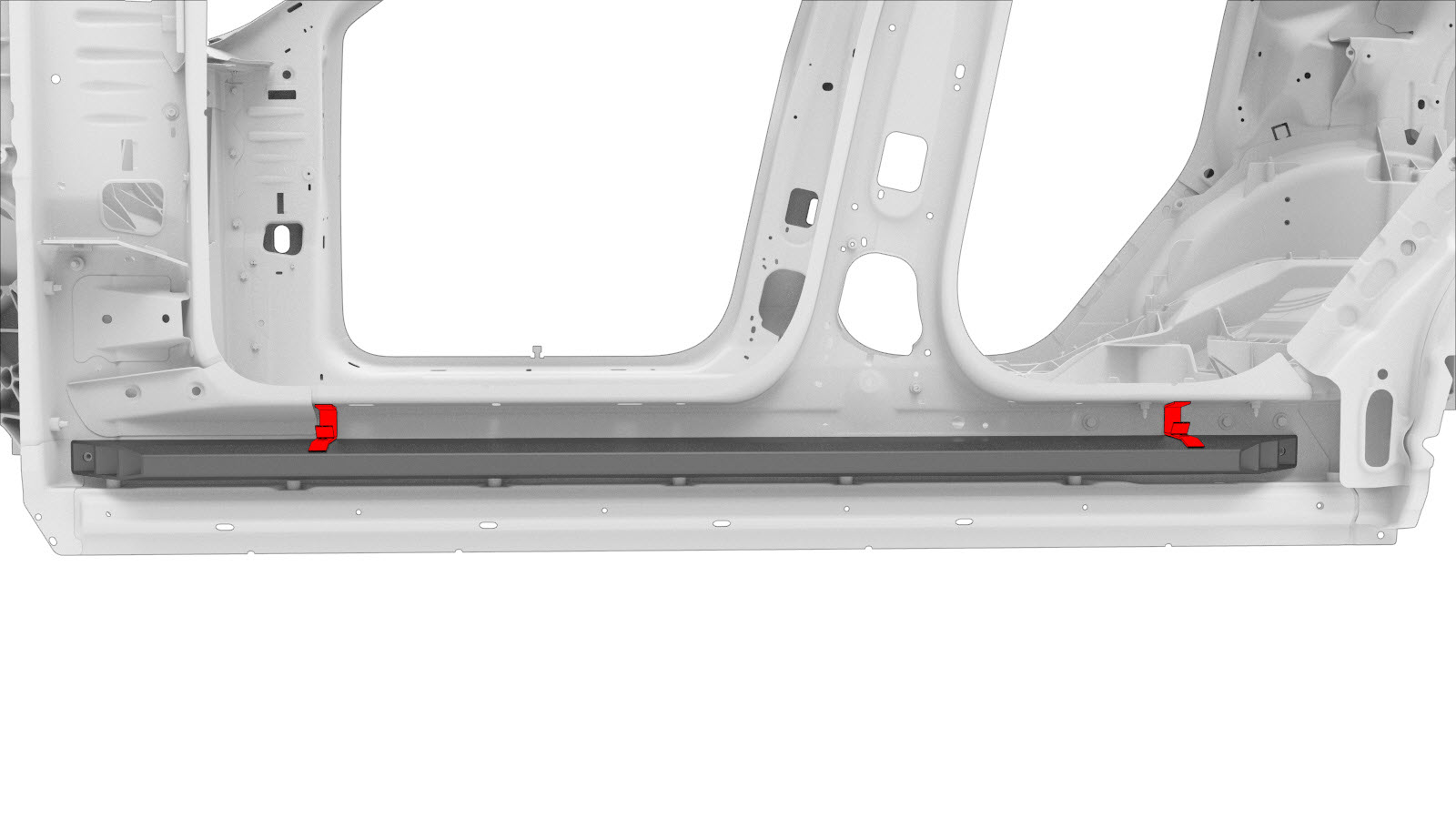

Retire las presas de espuma.

Nota
No las deseche; se reutilizarán más adelante.

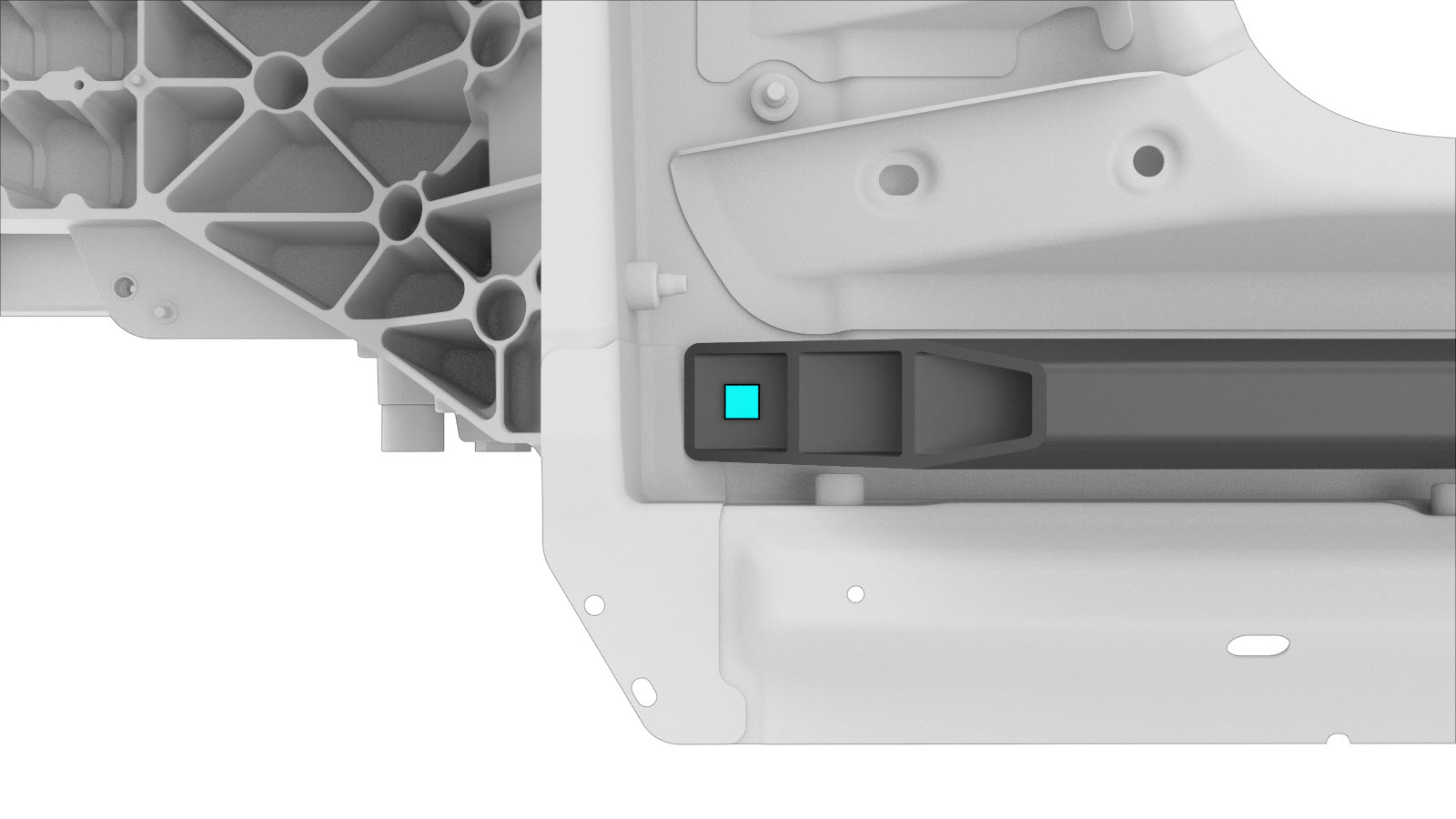

Retire el componente original.
- o Pernos

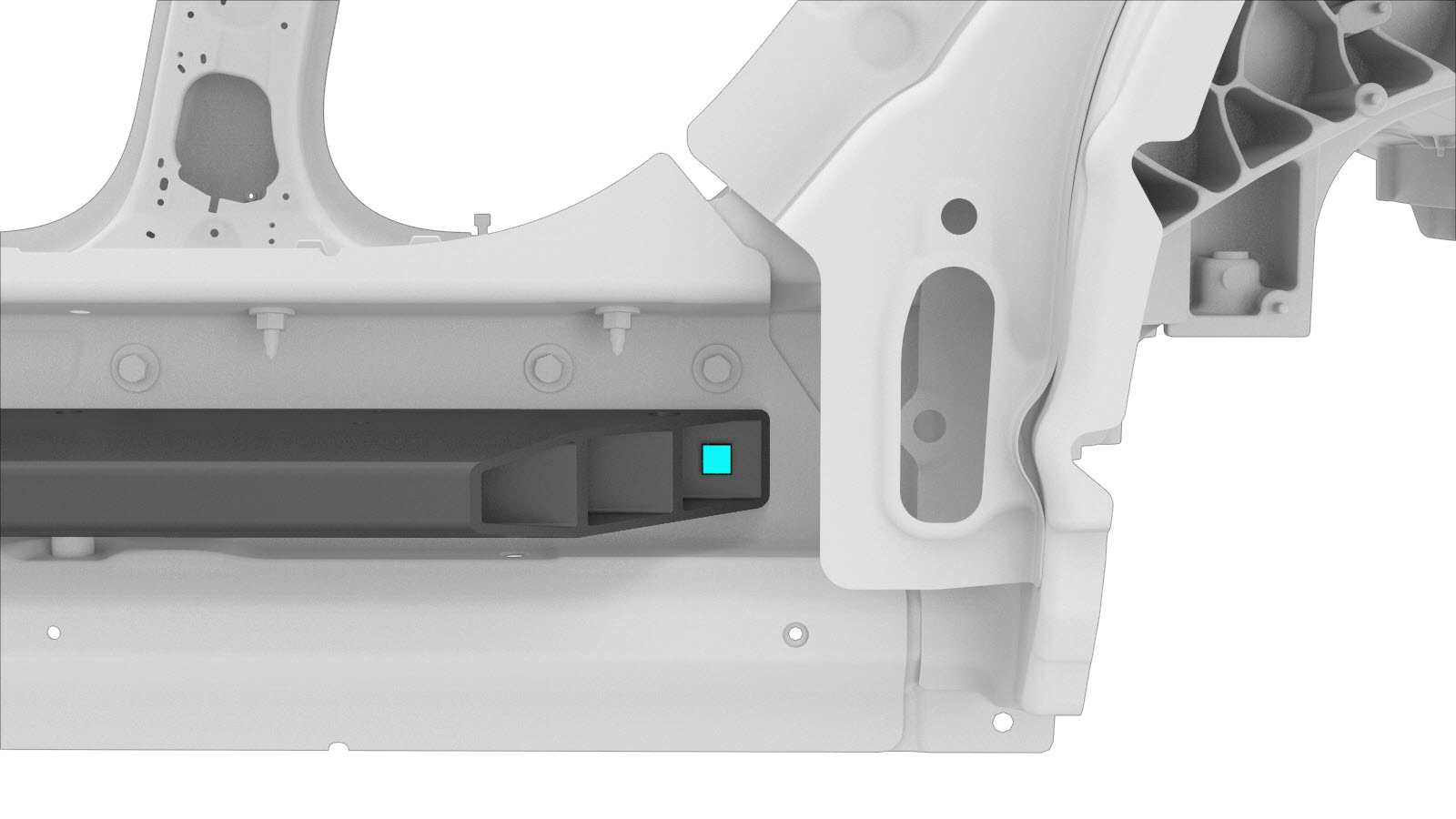

Retire el componente original.
- o Pernos
Preparación para la instalación.
- o Pernos
Preparación para la instalación.
- o Pernos
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos como se indica a continuación:
- Perno hexagonal M8x1.25, referencia 1119448-00-A: 35 Nm.
- Perno hexagonal M8x1.25, referencia 1637725-00-A: 48 Nm.
Instale las presas de espuma.
Instale la porción de Exterior del anillo de la puerta que se desmontó anteriormente.
Efectúe las operaciones posteriores a la reparación necesarias.
