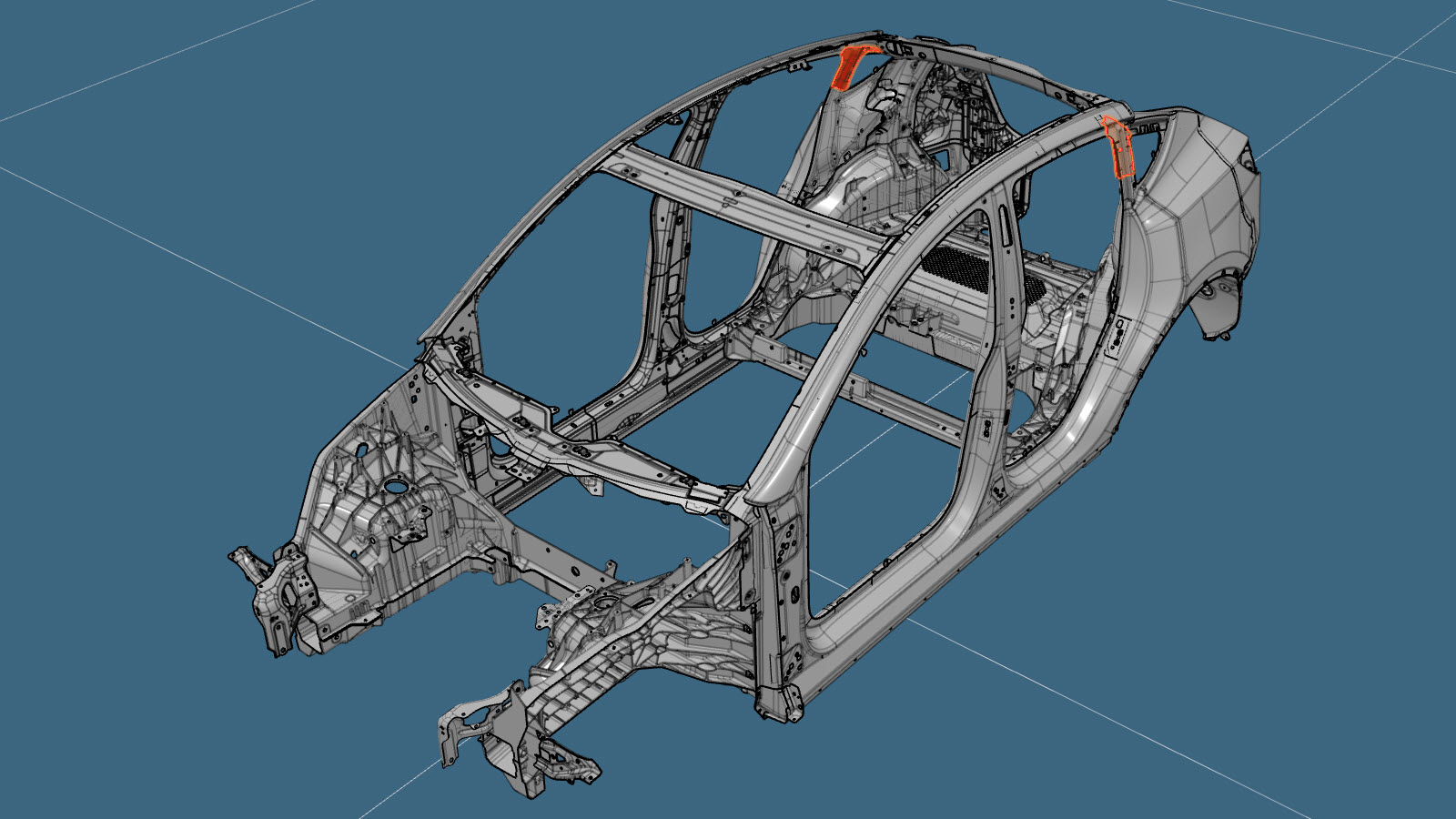

Refuerzo de la barra divisora

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

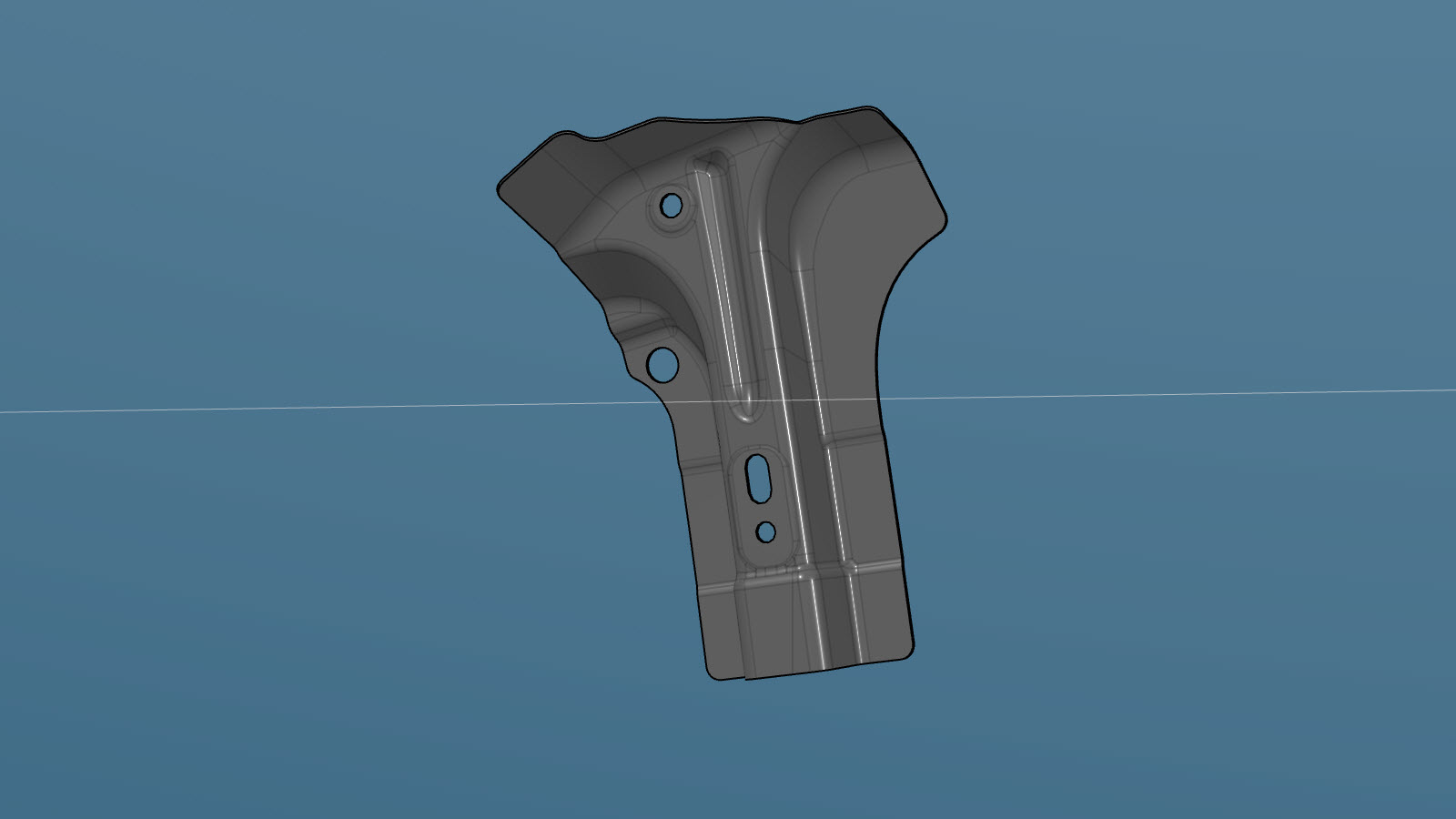

1	DIVIDER BAR (refuerzo de la barra divisora)
4	Remache abombado estructural, 6,5 mm
2	Remache Flow Form S28
6	Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

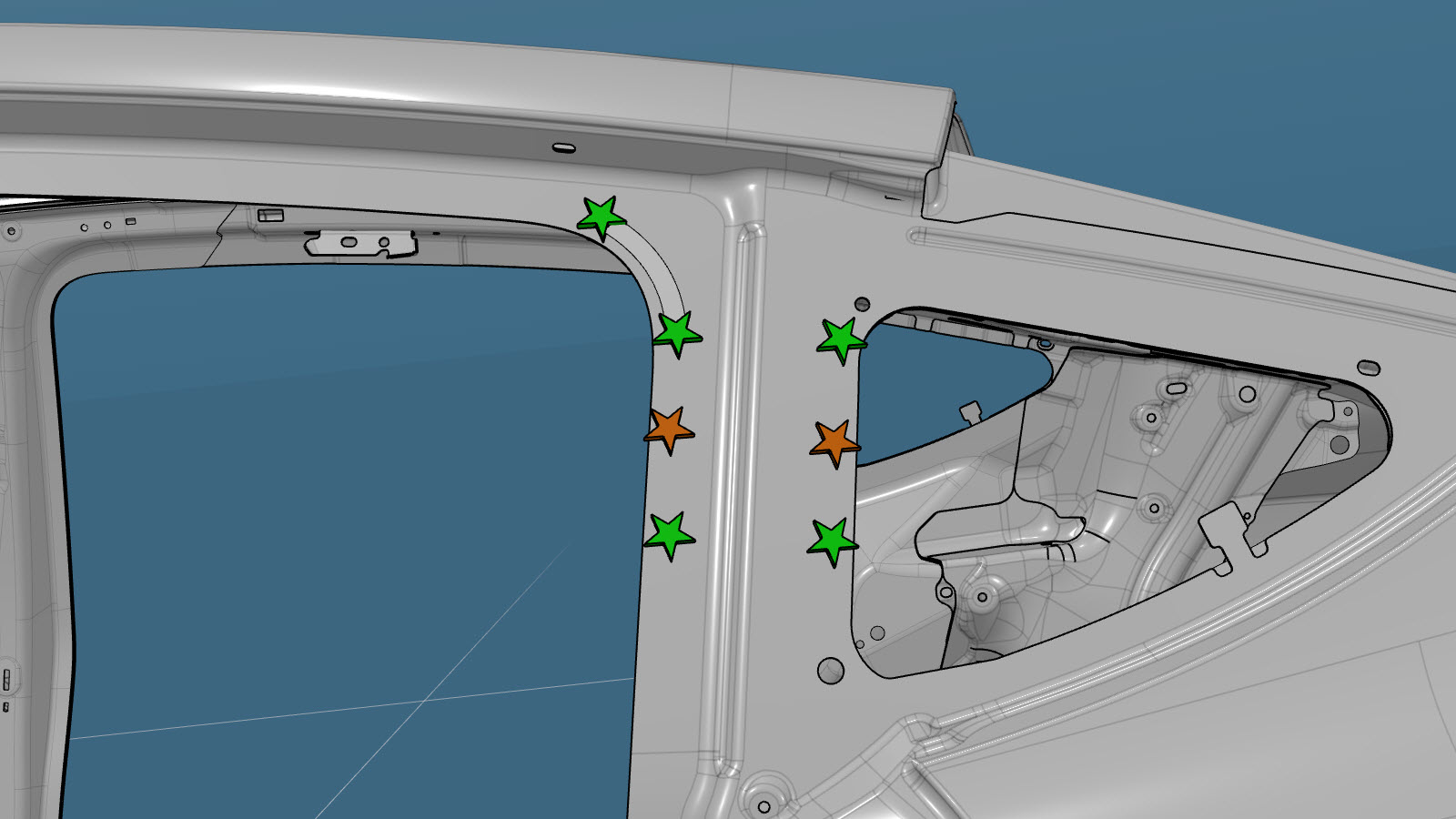

Retire el componente original.
o Soldaduras por puntos de fábrica
o SPR de fábrica
Preparación para la instalación.

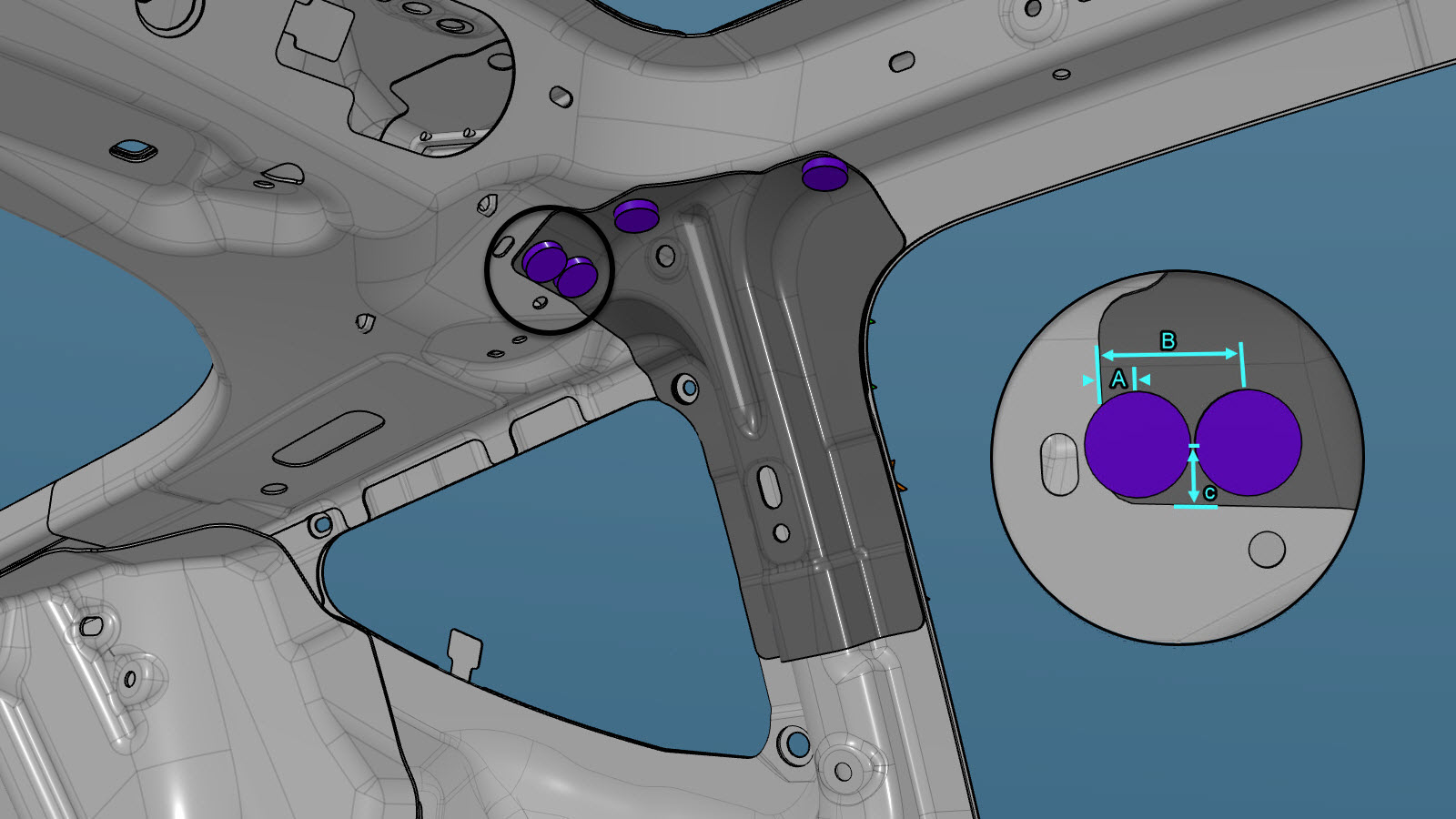

o Remaches abombados estructurales, 6,5 mm
- A = 7 mm.
- B = 27 mm.
- C = 12 mm.

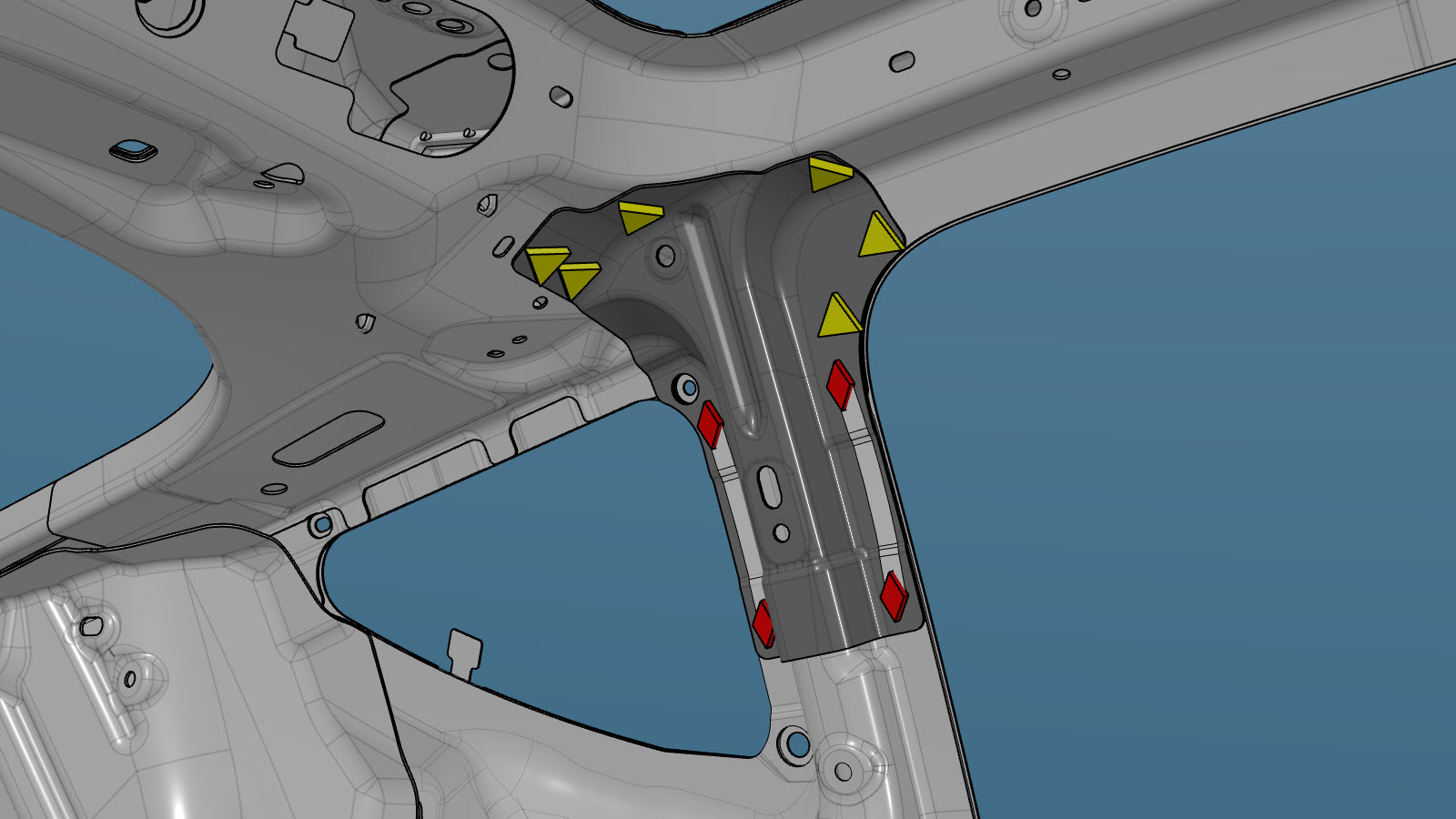

o Remaches Flow Form, S28

o Remaches Flow Form, S38
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Efectúe las operaciones posteriores a la reparación necesarias.
